Эмаль антикоррозионная термостойкая CERTA до 1200°С черный глубокоматовый ~RAL 9004 аэрозоль

Эмаль CERTA — профессиональное термостойкое антикоррозионное покрытие для подготовленных металлических поверхностей. Материал формирует глубокоматовую черную поверхность с ориентиром RAL 9004 и сохраняет защитные свойства при нагреве до +1200 °C. Аэрозольная фасовка обеспечивает точечное нанесение на локальные участки, кромки, сварные зоны и детали сложной геометрии.

Состав предназначен для ремонтных и восстановительных работ на печных элементах, дымоходах, выхлопных системах, нагреваемых кожухах и промышленном оборудовании. Для минеральных оснований применимость определяется индивидуально по фактическому температурному режиму объекта. Сбалансированная формула обеспечивает надежное сцепление с основанием и сохраняет защитные свойства при интенсивных термических циклах.

Назначение и область применения

• Выхлопные системы: глушители, коллекторы, трубные участки и нагреваемые детали двигателя, подверженные воздействию высоких температур и агрессивных сред.
• Печное оборудование: дверцы, заслонки, элементы топочной зоны, дымоходные секции и аксессуары, требующие устойчивого покрытия при постоянном нагреве.
• Промышленные узлы: кожухи, фланцевые зоны, горячие соединения и детали с периодическим нагревом, где важно сохранение защитных свойств при термоциклах.
• Ремонтные работы: восстановление покрытия на подготовленных участках без смешивания разных партий материала на соседних элементах, что обеспечивает равномерность оттенка и фактуры.

Состав и свойства

Эмаль CERTA создана на основе кремнийорганических связующих, обеспечивающих термостойкость до +1200 °C. Пигментная система включает термостабильные компоненты, сохраняющие глубокоматовый черный оттенок RAL 9004 при длительном нагреве. Покрытие эффективно снижает коррозионное воздействие на подготовленный металл даже при постоянном нагреве и перепадах температур.

Технология тонкослойного нанесения исключает перегруз сухого слоя, что особенно важно на кромках, сварных швах и других критических зонах. Теоретический расход неразбавленной эмали без учета технологических потерь на 50 мкм по сухому слою — 175 г/м². Фактический расход зависит от шероховатости основания, способа нанесения и количества труднодоступных зон.

Условия эксплуатации

Покрытие демонстрирует стабильные защитные свойства при длительном воздействии высоких температур. Материал устойчив к термическим циклам, не растрескивается и не отслаивается при резких перепадах температур. Глубокоматовая фактура обеспечивает равномерное покрытие без бликов, что важно для элементов в зоне прямого наблюдения.

Ориентир RAL 9004 гарантирует стабильность оттенка при соблюдении технологии нанесения и термозакалки. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407. Для окрашивания больших площадей рекомендуется выбирать тару объемом 4, 10 или 25 кг, что обеспечивает оптимальный расход материала и снижает трудозатраты.

Подготовка основания

Поверхность перед нанесением должна быть сухой, чистой и минимум на 3 °C выше точки росы. Металлические основания очищают от коррозии, окалины, солей, остатков флюса и загрязнений. Сварные швы, торцы и кромки подготавливают до степени P3 по ISO 8501-3. При эксплуатации выше +100 °C и при термоциклах выполняют абразивоструйную очистку до степени Sa 2½ по ISO 8501-1.

Обезжиривание

Для обезжиривания применяют о-ксилол, толуол или растворитель CERTA. Уайт-спирит, бензин и сольвент не используют — они оставляют на металле пленку, ухудшающую адгезию. Исключают составы, содержащие силиконы и другие компоненты, препятствующие сцеплению.

Приготовление материала

Перед применением эмаль тщательно перемешивают по всему объему тары, при необходимости профильтровывают. Температура материала должна быть близка к температуре окрашиваемой поверхности. Для разбавления используют растворитель для красок CERTA; степень разбавления не превышает 10% по массе. Избыточное разбавление снижает защитные свойства покрытия.

Условия нанесения

Работы проводят при отсутствии атмосферных осадков и относительной влажности воздуха не более 80%. Допустимая температура нанесения — от −30 до +40 °C. При отрицательных температурах материал наносят тонкими слоями до 20 мкм по сухому слою.

Способ нанесения

Основной способ — распыление, обеспечивающее равномерное распределение материала. Также допускаются безворсовый валик и кисть из натурального волокна. Кистью работают однонаправленными движениями без втирания. Сварные швы, торцы, кромки и труднодоступные места предварительно закрывают полосовым слоем. Покрытие формируют в 1-4 слоя; для высокотемпературного режима важно не перегружать слой.

Сушка и отверждение

Межслойная сушка для слоя 50 мкм: при +20 °C — 30 минут, при 0 °C — 60 минут, при −20 °C — 90 минут, при −30 °C — 120 минут. Время выдержки до набора оптимальных свойств при +20 °C — 72 часа. Термозакалка повышает адгезию и антикоррозионную стойкость, поэтому перед вводом объекта в эксплуатацию рекомендуется провести прогрев до рабочей температуры.

Эмаль может применяться с отвердителем CERTA PROFESSIONAL для улучшения антикоррозионных свойств в соответствии со специальной инструкцией.

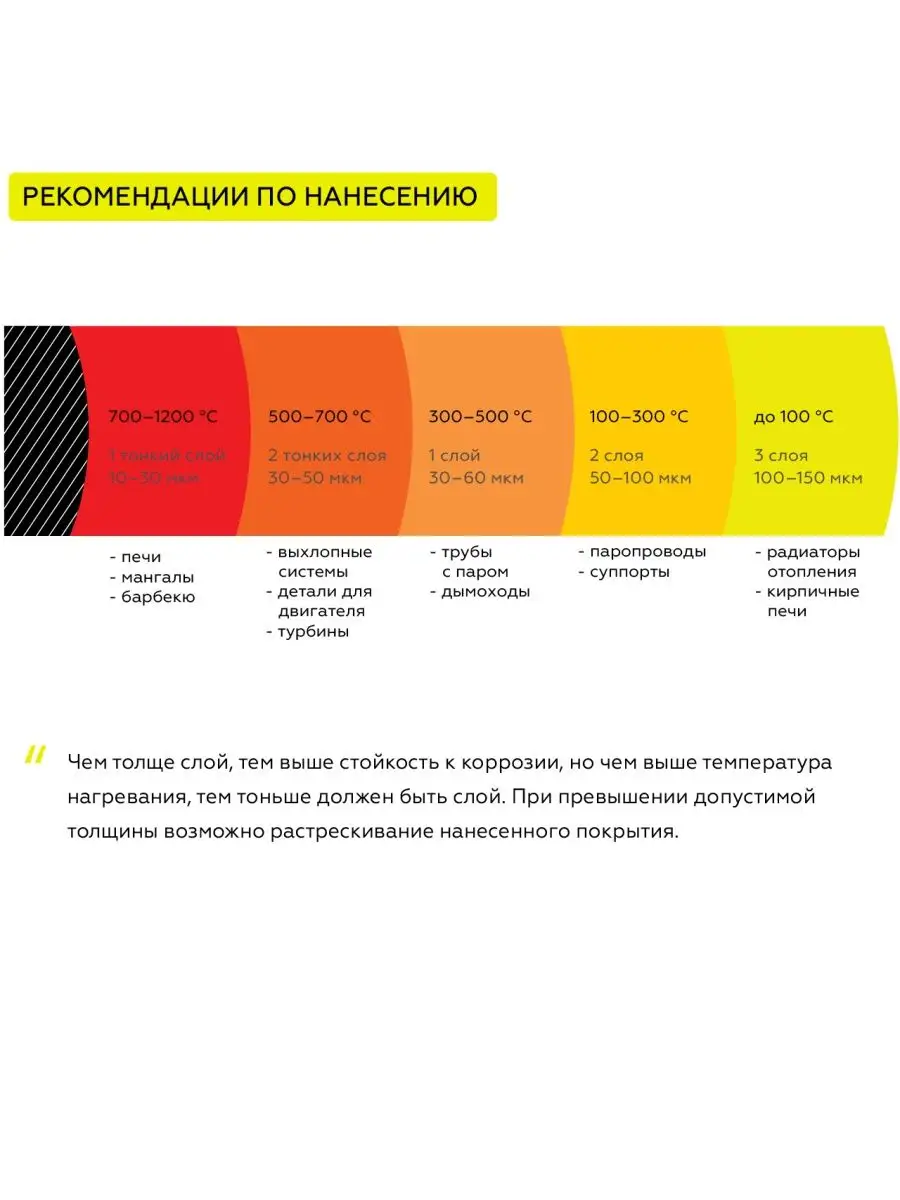

Рекомендуемая толщина покрытия

Толщину сухого покрытия назначают по температуре эксплуатации. Предельный рабочий нагрев составляет +1200 °C. При выборе толщины учитывают температурный режим, механические нагрузки и воздействие агрессивных сред.

Теоретический расход неразбавленной эмали на 50 мкм по сухому слою — 175 г/м². Фактический расход зависит от шероховатости основания, способа нанесения и количества кромок. При аэрозольном нанесении расход выше из-за потерь на распыление.

Для фасовки аэрозоль расход рассчитывают по площади деталей и сложности геометрии. На трубах, фланцах, кронштейнах и сварных швах расход выше, чем на гладкой пластине.

Цвет и фактура

Цвет покрытия — глубокоматовый черный, ориентир — RAL 9004. Оттенок оценивают на высохшем, термозакаленном и полностью остывшем покрытии при стабильном освещении. Мокрый слой, нагретая поверхность и изображение на экране не используют для окончательной приемки цвета.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении черный цвет сохраняет глубину, но может проявлять легкий серый подтон. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407. Для соседних деталей применяют материал одной партии и выполняют контрольный выкрас.

Вопросы и ответы

Для каких работ подходит фасовка аэрозоль?

Фасовка аэрозоль подходит для локальной подкраски, кромок, сварных зон и деталей сложной формы. Она обеспечивает точечное нанесение без окрасочного оборудования. При расходе 175 г/м² на слой 50 мкм, баллончика хватает на 2-3 м² поверхности. Для больших площадей используют банку 4 кг или ведро 10 кг.

Какой температурный режим у покрытия?

Покрытие рассчитано на рабочий нагрев до +1200 °C. При высокотемпературном режиме соблюдают тонкослойное нанесение и не перегружают сухой слой. Рекомендуемая толщина для максимальных температур — 15-20 мкм. Межслойная сушка при +20 °C — 30 минут, полное отверждение — 72 часа.

Как проверять цвет?

Цвет глубокоматовый черный, ориентир RAL 9004, проверяют на контрольном выкрасе после высыхания, термозакалки и полного охлаждения. Оценку проводят при стабильном освещении. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407. Для соседних деталей используют материал одной партии.

Какая толщина нужна при максимальном нагреве?

Для максимального нагрева +900…+1200 °C толщина сухого покрытия составляет 15-20 мкм. Слой делают тонким и равномерным, что обеспечивает устойчивость к термическим нагрузкам и предотвращает растрескивание. При температуре до +100 °C толщина может достигать 150-180 мкм.

Чем обезжиривать основание?

Для обезжиривания применяют о-ксилол, толуол или растворитель CERTA. Уайт-спирит, бензин и сольвент не используют — они оставляют пленку, ухудшающую адгезию. Металлические основания очищают до степени Sa 2½ по ISO 8501-1, сварные швы и кромки — до P3 по ISO 8501-3.
