Органосиликатная краска 12-03 CERTA белый (RAL 9003) 25 кг

Органосиликатная композиция ОС-12-03 CERTA белого цвета (ориентир RAL 9003) — это атмосферостойкий термостойкий материал для антикоррозионной защиты металлических, бетонных и железобетонных конструкций. Покрытие выдерживает нагрев до +300 °C и сохраняет эластичность при морозе до −60 °C, что позволяет применять его на объектах в широком диапазоне климатических условий.

Композиция поставляется в ведре 25 кг и предназначена для профессионального применения. Материал формирует матовое однородное покрытие с высокими защитными свойствами, устойчивое к перепадам температур, атмосферным осадкам и промышленной атмосфере. Состав включен в СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» и рекомендован для ответственных строительных и промышленных объектов.

Назначение и область применения

ОС-12-03 CERTA применяется для защиты от коррозии и атмосферных воздействий следующих объектов:

• металлические конструкции и оборудование, работающие при температурах до +300 °C;
• дымовые трубы, газоходы, воздуховоды;
• бетонные и железобетонные конструкции: фундаменты, опоры, тоннели, фасады;
• кирпичные и оштукатуренные поверхности;
• емкости, резервуары, трубопроводы;
• опоры контактной сети, мостовые сооружения.

Материал подходит для окрашивания объектов, эксплуатирующихся в условиях промышленной атмосферы коррозионных категорий С1–С3 по ISO 12944-2. Покрытие выдерживает длительное воздействие влаги, перепады температур и ультрафиолетовое излучение.

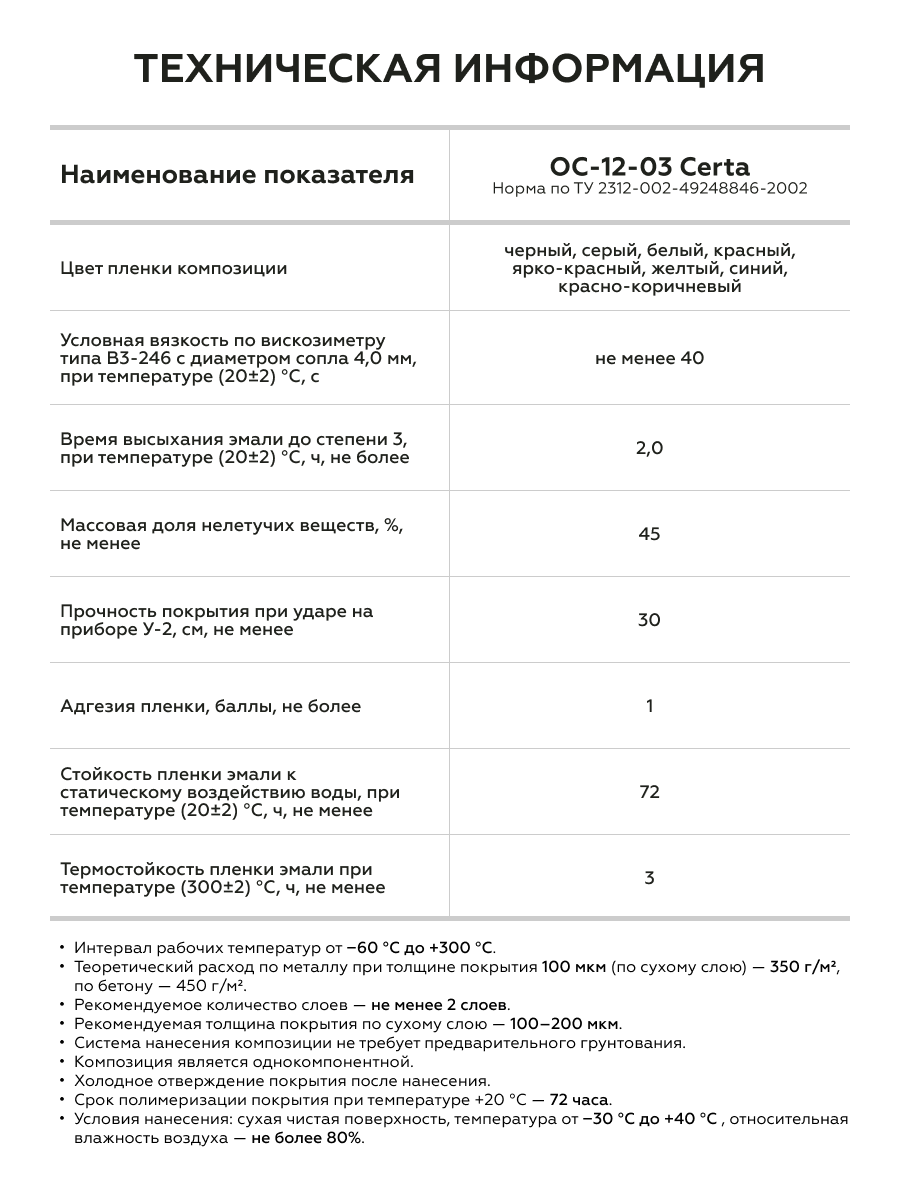

Состав и свойства

Композиция ОС-12-03 представляет собой суспензию пигментов и наполнителей в растворе кремнийорганического связующего. После высыхания формируется трудногорючее экологически чистое покрытие с высокой адгезией к металлу, бетону, кирпичу и штукатурке.

Ключевые свойства материала:

• термостойкость от −60 °C до +300 °C;
• атмосферостойкость, устойчивость к УФ-излучению;
• паропроницаемость — покрытие не нарушает влажностный режим строительных конструкций;
• стойкость к кратковременному воздействию пресной воды;
• нанесение без предварительного грунтования;
• нанесение при отрицательных температурах до −20 °C.

Массовая доля нелетучих веществ — не менее 55%. Теоретический расход при толщине сухого слоя 100 мкм составляет 350 г/м².

Условия эксплуатации

Покрытие на основе ОС-12-03 сохраняет защитные свойства в диапазоне температур от −60 °C до +300 °C. Материал устойчив к атмосферным воздействиям, перепадам температур и ультрафиолетовому излучению. Срок службы покрытия на металлоконструкциях составляет 15–20 лет, на бетонных и кирпичных поверхностях — 20 лет и более.

Подготовка основания

Окрашиваемую поверхность очищают от механических загрязнений, ржавчины, окалины, следов старой краски, масел и жиров. Металлические поверхности обрабатывают абразивоструйным методом до степени Sa 2½ по ISO 8501-1:2007 либо механизированным инструментом до St 3. Бетонные основания выдерживают не менее 28 суток, влажность бетона до глубины 20 мм — не более 4%.

При обнаружении водорастворимых солей более 100 мг/м² поверхность промывают пресной водой под высоким давлением. Сварные швы, кромки и ответственные участки очищают до степени P3 по ISO 8501-3.

Обезжиривание

Обезжиривание выполняют толуолом, о-ксилолом, растворителем для красок CERTA, Р-646, Р-4 или Р-5. При отрицательных температурах применяют толуол, о-ксилол, Р-4 или Р-5. Запрещено использовать уайт-спирит, сольвент и бензин.

После механической очистки обезжиривание проводят не позднее 6 часов на открытом воздухе и не более 24 часов внутри помещения. Поверхность в момент окрашивания должна быть сухой и чистой.

Приготовление материала

Перед применением композицию тщательно перемешивают механическим способом до однородности. Белые пигменты тяжелее остальных компонентов, поэтому перемешивание должно быть особенно тщательным. При образовании пены материал выдерживают в таре до ее исчезновения.

При необходимости композицию разбавляют толуолом, о-ксилолом или растворителем для красок CERTA. Степень разбавления не превышает 10% по массе. При использовании в качестве грунтовки допускается разбавление до 15%. Рабочая вязкость по вискозиметру ВЗ-246 (4 мм) при +20 °C: для пневматического распыления — 17–35 с, для безвоздушного — 35–70 с, для кисти и валика — 30–50 с.

Условия нанесения

Температура окружающей среды — от −20 °C до +40 °C. Относительная влажность воздуха — не более 80%. Запрещается окрашивание во время осадков и при скорости ветра более 10 м/с. Температура окрашиваемой поверхности должна быть на 3 °C выше точки росы.

Способ нанесения

Композицию наносят не менее чем в два слоя. При пневматическом распылении расстояние от сопла до поверхности — 200–300 мм, давление воздуха — 1,5–3,0 кгс/см². При безвоздушном распылении расстояние — 300–500 мм, рабочее давление — 80–150 бар, диаметр сопла — 0,33; 0,38 или 0,43 мм.

При нанесении кистью или валиком используют кисти из натуральных волокон и велюровые валики. Толщина одного слоя при ручном нанесении — до 50 мкм. Труднодоступные места (сварные швы, кромки, болтовые соединения) предварительно окрашивают кистью «полосовым слоем».

Сушка и отверждение

Минимальное время межслойной сушки при распылении: при −20 °C — 120 минут, при 0 °C — 90 минут, при +20 °C — 60 минут. При нанесении кистью или валиком время межслойной сушки увеличивается в 2–3 раза.

Покрытие набирает оптимальные свойства при +20 °C за 72 часа. При эксплуатации выше +100 °C требуется горячее отверждение: выдержка на воздухе не менее 1 часа, подъем температуры со скоростью 3,5 °C в минуту, выдержка при рабочей температуре не менее 3 часов.

Меры безопасности

Работы выполняют в средствах индивидуальной защиты: респираторе, защитных очках, перчатках. Обеспечивают проветривание рабочей зоны. Запрещается нанесение в закрытых помещениях, ямах и колодцах. В радиусе 25 м от места работ запрещено курить, разводить огонь и проводить сварочные работы. При попадании материала на кожу удаляют его очищающим кремом, затем промывают водой с мылом.

Рекомендуемая толщина покрытия

Правильная толщина покрытия определяет срок службы защитной системы. Недостаточная толщина приводит к преждевременной коррозии, избыточная — к растрескиванию и отслоению при температурных циклах. Для композиции ОС-12-03 оптимальная толщина зависит от условий эксплуатации.

Композицию наносят не менее чем в два слоя. Рекомендуемая толщина однослойного покрытия при безвоздушном распылении — 40–60 мкм. При контроле толщины из показаний толщиномера вычитают корректирующую величину, зависящую от профиля шероховатости: для тонкого профиля (25–60 мкм) — 10 мкм, для среднего (60–100 мкм) — 25 мкм, для грубого (100–150 мкм) — 40 мкм.

Цвет и фактура

Композиция ОС-12-03 CERTA белого цвета формирует матовое однородное покрытие. Ориентир по шкале RAL — 9003, что соответствует сигнально-белому оттенку. Цвет стабилен в течение всего срока службы покрытия, не выгорает под воздействием ультрафиолетового излучения.

Белые пигменты, входящие в состав композиции, тяжелее остальных компонентов. При длительном хранении они оседают на дно тары, поэтому перед применением материал требует тщательного перемешивания до полной однородности. Недостаточное перемешивание приводит к неравномерности цвета и снижению укрывистости.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении белый цвет сохраняет чистоту, при дневном — остается нейтральным. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Матовая фактура скрывает незначительные дефекты основания и не создает бликов, что важно при окрашивании фасадов и крупных конструкций. Покрытие не требует нанесения финишного лака.

Вопросы и ответы

Как подготовить металлическую поверхность перед нанесением?

Поверхность очищают от ржавчины, окалины и загрязнений абразивоструйным методом до степени Sa 2½ по ISO 8501-1:2007 или механизированным инструментом до St 3. Сварные швы и кромки подготавливают до степени P3 по ISO 8501-3. Затем обезжиривают толуолом, о-ксилолом или растворителем для красок CERTA. Не используйте уайт-спирит, сольвент и бензин.

Можно ли наносить композицию на старое покрытие?

Нанесение допускается при условии, что старое покрытие имеет прочное сцепление с основанием. Слабо адгезированные участки удаляют, поверхность зачищают и обезжиривают. При наличии следов коррозии под старым покрытием его удаляют полностью. Адгезия нового покрытия к основанию должна быть не менее 2 баллов по ГОСТ 15140.

Сколько сохнет покрытие?

Межслойная сушка при +20 °C занимает 60 минут при распылении. Полный набор свойств происходит за 72 часа при +20 °C. При отрицательных температурах время сушки увеличивается: при −20 °C межслойная сушка составляет 120 минут. При эксплуатации выше +100 °C требуется горячее отверждение с подъемом температуры 3,5 °C в минуту.

Какой расход материала?

Теоретический расход при толщине сухого слоя 100 мкм составляет 350 г/м². Фактический расход зависит от способа нанесения, шероховатости поверхности и квалификации рабочих. При нанесении на пористые основания расход увеличивается в среднем на 20%. Для двухслойного покрытия толщиной 150–200 мкм расход составит 525–700 г/м².

Можно ли наносить при отрицательной температуре?

Да, нанесение допускается при температуре до −20 °C. При отрицательных температурах для достижения заданной толщины обычно требуется нанесение дополнительных слоев. Поверхность должна быть сухой, без снега и наледи. Относительная влажность воздуха — не более 80%, температура поверхности — на 3 °C выше точки росы.

Как хранить композицию?

Срок годности в закрытой таре — не менее 3 лет (36 месяцев). Хранят в сухом помещении, защищенном от прямых солнечных лучей, при температуре от −30 °C до +35 °C. Тара должна быть герметично закрыта. Перед применением материал тщательно перемешивают, так как белые пигменты оседают на дно при хранении.

Нужно ли грунтовать поверхность перед нанесением?

Нет, композиция ОС-12-03 наносится без предварительного грунтования. При необходимости улучшения адгезии к бетону материал разбавляют до 15% растворителем и наносят как пропиточную грунтовку. Для металлических поверхностей допускается применение грунтовок CERTACOR 01 (до +150 °C) или ГФ-021, ВЛ-023, ФЛ-03К (до +60 °C).
