Органосиликатная краска 12-03 CERTA черный 25 кг

Органосиликатная композиция ОС-12-03 CERTA — однокомпонентный антикоррозионный материал для защиты металлических, бетонных и железобетонных конструкций. Покрытие выдерживает нагрев до +300 °C и сохраняет эластичность при морозе до -60 °C. Состав поставляется в ведре 25 кг, колеруется в черный цвет.

Материал формирует матовое трудногорючее покрытие, которое не поддерживает горение и не выделяет токсичных веществ при нагреве. Пленка паропроницаема, что важно для бетонных и оштукатуренных оснований — конструкция сохраняет естественный влагообмен. Срок службы на металлоконструкциях достигает 15-20 лет, на бетонных и кирпичных основаниях — 20 лет и более.

Назначение и область применения

Композиция предназначена для создания долговечного защитного покрытия на объектах промышленного и гражданского назначения. Основные сферы применения — антикоррозионная защита металлоконструкций, трубопроводов, дымовых труб, опор линий электропередач и контактной сети. Материал эффективен для окраски фасадов зданий, фундаментов, тоннелей и коллекторов.

Благодаря термостойкости до +300 °C состав применяют для окраски печей, каминов, котлов, выхлопных систем и оборудования, работающего при повышенных температурах. Покрытие устойчиво к промышленной атмосфере, перепадам температур и атмосферным осадкам. Материал включен в СНиП 2.03.11-85 «Защита строительных конструкций от коррозии».

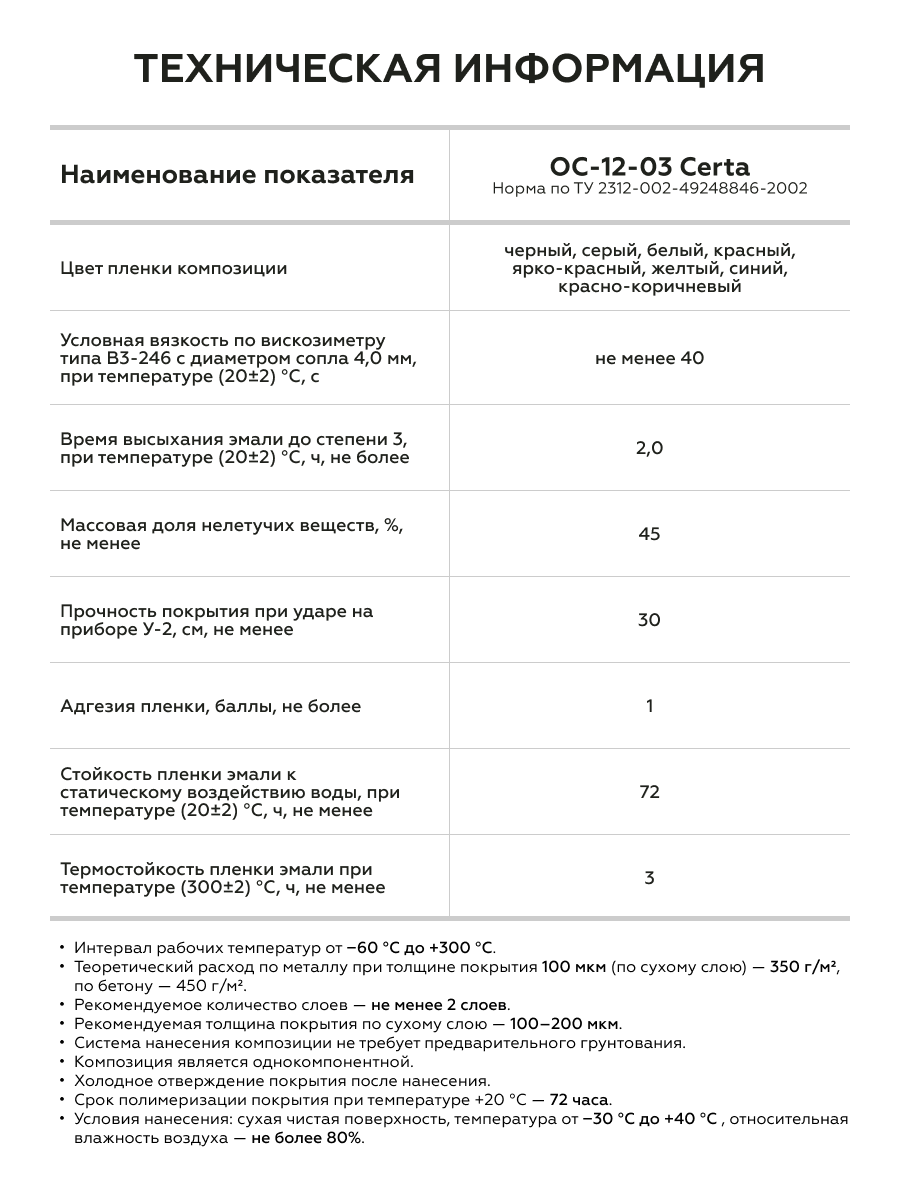

Состав и свойства

ОС-12-03 — органосиликатная композиция на основе кремнийорганических связующих. Растворитель — толуол или о-ксилол, что обеспечивает быстрое испарение летучих веществ и формирование плотной пленки. Массовая доля нелетучих веществ — не менее 55%, что гарантирует высокую укрывистость и экономичный расход.

Покрытие устойчиво к пресной и морской воде, растворам солей и щелочей, нефтепродуктам. Материал не разрушается под воздействием ультрафиолета и сохраняет цвет на протяжении всего срока службы. Теоретический расход неразбавленной композиции при толщине 100 мкм — 350 г/м². Допускается нанесение без предварительного грунтования.

Условия эксплуатации

Сформированное покрытие сохраняет защитные свойства в интервале температур от -60 °C до +300 °C. Для черного цвета максимальная рабочая температура — +300 °C. Полный набор прочностных характеристик происходит в течение 72 часов при +20 °C. При отрицательных температурах время формирования покрытия увеличивается в 2-3 раза.

Транспортировку окрашенных конструкций производят не ранее чем через 72 часа после нанесения финишного слоя. При вводе оборудования в эксплуатацию с рабочей температурой выше +100 °C необходим постепенный нагрев покрытия со скоростью 3,5 °C в минуту и выдержка при рабочей температуре не менее 3 часов.

Подготовка основания

Поверхность очищают от механических загрязнений, водорастворимых солей, жиров, масел и ржавчины. При обнаружении солей более 100 мг/м² поверхность промывают пресной водой под высоким давлением. Металл очищают абразивоструйным методом до степени Sa 2 ½ по ISO 8501-1:2007 либо механизированным инструментом до степени St 3. Сварные швы и кромки обрабатывают до степени Р3 по ISO 8501-3. Бетонные поверхности очищают от цементного молочка, пыли и непрочно держащихся частиц. Выступающую арматуру, раковины и сколы заделывают цементным раствором или шпатлевкой.

Обезжиривание

Обезжиривание проводят толуолом, о-ксилолом, растворителем для красок CERTA, Р-646, Р-4 или Р-5. Запрещается использовать уайт-спирит, сольвент и бензин — они оставляют маслянистую пленку, ухудшающую адгезию. Обезжиривание выполняют ветошью, смоченной в растворителе, непосредственно перед окрашиванием. На открытом воздухе поверхность окрашивают не позднее чем через 6 часов после механической обработки, внутри помещения — не позднее чем через 24 часа.

Приготовление материала

Перед применением композицию тщательно перемешивают до однородности по всему объему. При образовании пены материал выдерживают в таре до ее исчезновения. При необходимости разбавления используют толуол, о-ксилол или растворитель для красок CERTA. Степень разбавления не превышает 10% по массе. Растворитель добавляют постепенно, небольшими порциями (до 0,5% от массы композиции), при постоянном перемешивании. При использовании в качестве грунтовки степень разбавления можно увеличить до 15%.

Условия нанесения

Температура окружающей среды — от -20 °C до +40 °C. Относительная влажность воздуха — не более 80%. Запрещается наносить материал во время осадков и при скорости ветра более 10 м/с. Температура окрашиваемой поверхности должна быть на 3 °C выше точки росы. При отрицательных температурах поверхность обезжиривают толуолом или о-ксилолом. Недопустимо наносить композицию при наличии на поверхности влаги, снега или льда.

Способ нанесения

Композицию наносят пневматическим или безвоздушным распылением, кистью или валиком. При пневматическом распылении расстояние от сопла до поверхности — 200-300 мм, давление воздуха — 1,5-3,0 кгс/см². При безвоздушном распылении расстояние — 300-500 мм, рабочее давление — 80-150 бар, диаметр сопла — 0,33-0,43 мм. Кисть и валик применяют из натуральных волокон и велюра. Труднодоступные места — сварные швы, торцевые кромки, болтовые соединения — предварительно окрашивают кистью «полосовым слоем». Материал наносят не менее чем в два слоя. Работы на больших площадях выполняют за один проход с использованием материала одной партии.

Сушка и отверждение

Минимальное время межслойной сушки при распылении — 120 минут при -20 °C, 90 минут при 0 °C, 60 минут при +20 °C. При нанесении кистью или валиком время межслойной сушки увеличивается в 2-3 раза. Полный набор прочностных свойств происходит в течение 72 часов при +20 °C. При эксплуатации покрытия при температуре выше +100 °C необходим постепенный нагрев до рабочей температуры со скоростью 3,5 °C в минуту и выдержка при этой температуре не менее 3 часов.

Меры безопасности

Композиция относится к легковоспламеняющимся жидкостям. Работы проводят при обеспечении приточно-вытяжной вентиляции. Запрещается наносить материал в закрытых помещениях, ямах и колодцах. Используют средства индивидуальной защиты: респиратор, защитные очки, перчатки. В зоне радиусом 25 м от места работ запрещается курить, разводить огонь и производить сварочные работы. При попадании материала на кожу его удаляют очищающим кремом, затем промывают водой с мылом. Для тушения используют песок, кошму, пенные или углекислотные огнетушители.

Рекомендуемая толщина покрытия

Правильно подобранная толщина покрытия определяет срок службы защитной системы. Слишком тонкий слой не обеспечивает надежной барьерной защиты, а избыточная толщина может привести к растрескиванию пленки при температурных циклах. Для ОС-12-03 CERTA рекомендуемая толщина зависит от условий эксплуатации и температуры нагрева.

Композицию наносят не менее чем в два слоя. Рекомендуемая толщина однослойного покрытия при безвоздушном распылении — 40-60 мкм. При контроле толщины из показаний толщиномера вычитают корректирующую величину: для тонкого профиля шероховатости (25-60 мкм) — 10 мкм, для среднего (60-100 мкм) — 25 мкм, для грубого (100-150 мкм) — 40 мкм.

Цвет и фактура

Композиция ОС-12-03 CERTA выпускается в черном цвете. Покрытие формирует матовую однородную поверхность без глянцевого блеска. Матовая фактура снижает заметность дефектов основания и обеспечивает равномерное светорассеяние.

Черный цвет обладает высокой укрывистостью и не требует нанесения дополнительных слоев для достижения насыщенности. При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении черный цвет сохраняет глубину, но может проявлять легкий серый подтон. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Контроль качества окрашенной поверхности рекомендуется проводить при боковом освещении — это позволяет выявить непрокрасы и неравномерность толщины слоя. При приемке работ оттенок утверждают по выкраске, выполненной при эксплуатационном освещении.

Вопросы и ответы

Как подготовить металлическую поверхность перед окраской?

Поверхность очищают от ржавчины, окалины и загрязнений абразивоструйным методом до степени Sa 2 ½ по ISO 8501-1:2007 либо механизированным инструментом до St 3. Сварные швы и кромки обрабатывают до степени Р3 по ISO 8501-3. Затем обезжиривают толуолом, о-ксилолом или растворителем для красок CERTA. Запрещается использовать уайт-спирит, сольвент и бензин.

Можно ли наносить композицию на старое покрытие?

Допускается нанесение на старое покрытие при условии, что оно имеет хорошее сцепление с основанием и не отслаивается. Поверхность очищают от загрязнений, при необходимости придают шероховатость механизированным инструментом. Слабо держащиеся участки старой краски удаляют. Прочность сцепления нового покрытия с основанием должна быть не менее 2 МПа по ГОСТ 28574.

Сколько сохнет покрытие?

Время межслойной сушки при распылении — 60 минут при +20 °C, 90 минут при 0 °C, 120 минут при -20 °C. Полный набор прочностных свойств происходит в течение 72 часов при +20 °C. При отрицательных температурах время сушки увеличивается в 2-3 раза.

Какой расход материала?

Теоретический расход неразбавленной композиции при толщине покрытия 100 мкм — 350 г/м². При нанесении на пористые основания (бетон, кирпич) расход увеличивается на 20% за счет впитываемости. Фактический расход зависит от способа нанесения и квалификации рабочих.

Можно ли наносить при минусовой температуре?

Да, композицию наносят при температуре окружающей среды от -20 °C до +40 °C. При отрицательных температурах поверхность обезжиривают толуолом или о-ксилолом. Для достижения заданной толщины может потребоваться нанесение дополнительных слоев. Температура окрашиваемой поверхности должна быть на 3 °C выше точки росы.

Как хранить композицию?

Материал хранят в плотно закрытой таре в сухом помещении, защищенном от прямых солнечных лучей и влаги, при температуре от -30 °C до +35 °C. Гарантийный срок годности — 1 год со дня изготовления. Замораживание при транспортировке и хранении не допускается.

Нужно ли грунтовать поверхность перед нанесением?

Композицию наносят без предварительного грунтования. При необходимости улучшить адгезию к металлу применяют грунтовки CERTACOR 01 (до +150 °C) или ГФ-021, ВЛ-023 (до +60 °C). Грунтовочный слой наносят в соответствии с технологическими инструкциями.
