Термокраска CERTA, белый матовый, до 400°С 0,8 кг

Термокраска CERTA белого матового цвета — это полиорганосилоксановая эмаль для защитно-декоративной окраски металлических и цементно-песчаных поверхностей. Материал рассчитан на длительную эксплуатацию при нагреве до 400 °С. Покрытие выдерживает постоянный нагрев и резкие перепады температур, не растрескиваясь и сохраняя адгезию к основанию.

Эмаль поставляется в банке массой 0,8 кг. Такой объем удобен для точечного ремонта или окраски ограниченных по площади элементов: мангалов, печей, суппортов. Состав создан на основе кремнийорганических смол, устойчивых к термическому разложению. В отличие от алкидных и акриловых красок, эта эмаль не разрушается при нагреве, а формирует прочную пленку. Белый матовый финиш дает равномерное покрытие без бликов, что важно для оборудования в хорошо освещенных помещениях.

Назначение и область применения

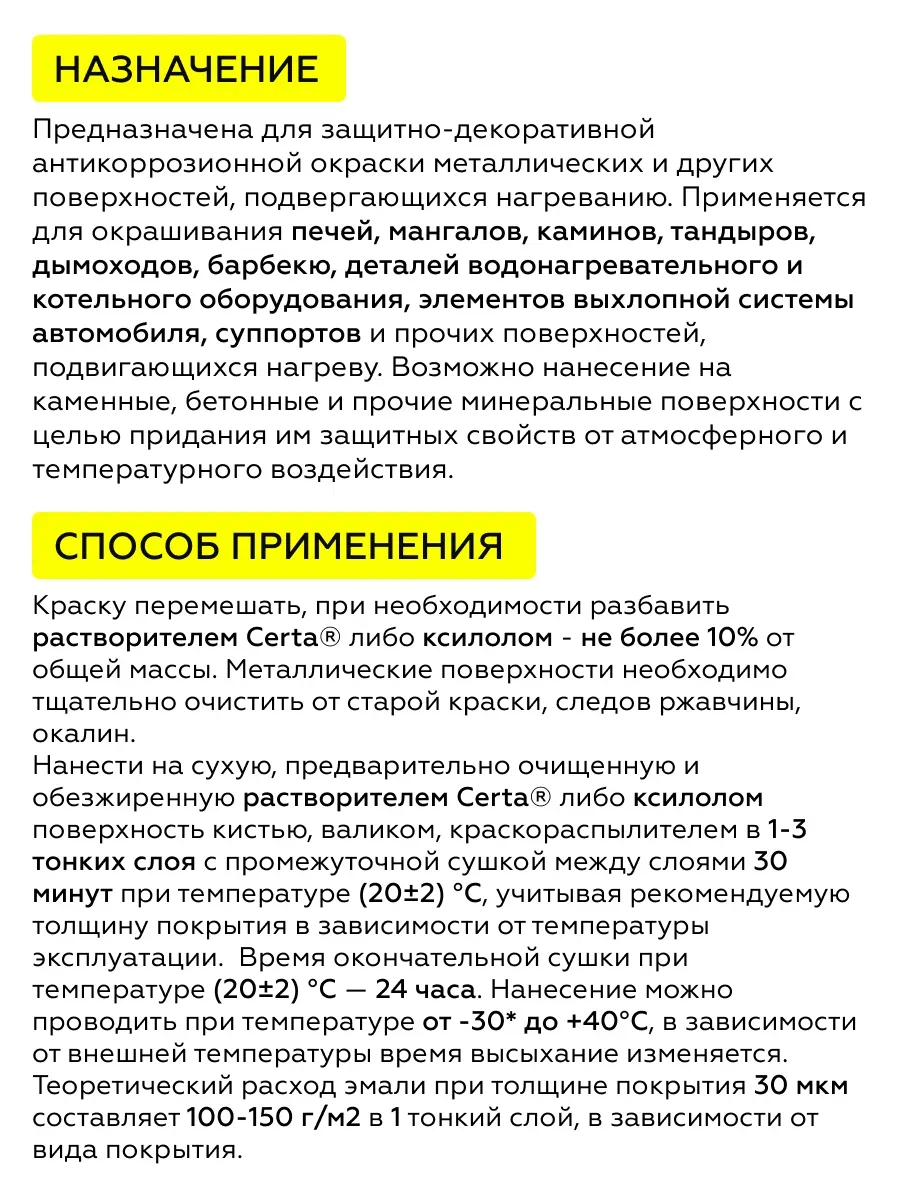

Эмаль CERTA белая матовая предназначена для защиты поверхностей, работающих при нагреве до 400 °С. Основные объекты применения — печи, камины, мангалы, барбекю, дымоходы, котлы отопления, банные печи. Материал подходит для окраски деталей автомобилей: тормозных суппортов, элементов выхлопной системы, нагревающихся частей двигателя.

В промышленности эмаль применяют для газопроводов, паропроводов и теплообменного оборудования. Покрытие устойчиво к атмосферным воздействиям, поэтому допустимо использование для наружных работ. Эмаль наносят на сталь, чугун, цветные металлы и цементно-песчаные основания. Для максимальной термостойкости требуется правильная подготовка поверхности, особенно при эксплуатации в условиях термоциклов — периодического нагрева и охлаждения.

Состав и свойства

Основу эмали составляют полиорганосилоксановые смолы. При отверждении они образуют пространственную сетчатую структуру, которая обеспечивает термостойкость до 400 °С и устойчивость к растрескиванию при резких перепадах температур. Пигментная часть включает диоксид титана, придающий белому цвету укрывистость и стабильность оттенка.

Белые пигменты имеют высокую плотность и склонны к осаждению при хранении. Перед применением эмаль необходимо тщательно перемешивать до полного подъема осадка и однородности по всему объему. Недостаточное перемешивание приводит к неравномерному распределению пигмента и снижению укрывистости.

Материал относится к группе легковоспламеняющихся жидкостей из-за содержания органических растворителей. Рабочий разбавитель — растворитель CERTA. Допускается применение толуола или о-ксилола. Использование уайт-спирита, бензина и сольвента запрещено — эти растворители ухудшают адгезию и снижают термостойкость покрытия.

Условия эксплуатации

Покрытие на основе эмали CERTA белой матовой рассчитано на длительную работу при температурах до 400 °С. Материал выдерживает кратковременные пиковые нагрузки до 450 °С без потери защитных свойств. При нагреве до рабочих температур допускается изменение оттенка — белый цвет может приобретать легкий кремовый или сероватый подтон. Это нормальное поведение термостойких эмалей, не влияющее на защитные характеристики.

Прогнозируемый срок службы покрытия при толщине не менее 130 мкм в условиях промышленной атмосферы умеренного и холодного климата достигает 20 лет. При эксплуатации в агрессивных средах или при постоянных термоциклах долговечность зависит от качества подготовки поверхности и соблюдения технологии нанесения.

Подготовка основания

Поверхность металла толщиной не менее 1 мм должна быть сухой и чистой. Удалите заусенцы, острые кромки радиусом менее 2 мм, сварочные брызги, подрезы от сварки, следы резки и остатки флюса. Сварные швы и кромки зачистите до степени Р3 по ISO 8501-3.

При эксплуатации покрытия при температурах свыше 100 °С и в условиях термоциклов обязательна абразивоструйная обработка до степени Sa 2 ½ по ISO 8501-1:2007. Она обеспечивает необходимую шероховатость и удаляет следы язвенной коррозии. Наличие прокатной окалины снижает прогнозируемый срок службы покрытия.

Обезжиривание

Обезжиривание выполняйте растворителем CERTA, толуолом или о-ксилолом. Запрещается использовать уайт-спирит, бензин и сольвент — они формируют на металле пленку, ухудшающую адгезию эмали. При отрицательных температурах применяйте ацетон или толуол. После обезжиривания поверхность должна быть чистой — при проведении белой хлопчатобумажной тканью на ней не должно оставаться следов.

Приготовление материала

Перед применением тщательно перемешайте эмаль по всему объему тары до полного исчезновения осадка. Белые пигменты тяжелые, поэтому перемешивание должно быть продолжительным — не менее 5 минут механизированным способом. После перемешивания выдержите материал 10 минут до исчезновения пузырей воздуха.

Температура эмали должна быть близка к температуре окрашиваемой поверхности. Для разбавления применяйте растворитель CERTA. Степень разбавления не должна превышать 10 % по массе. Разбавляйте только то количество материала, которое планируете использовать в течение рабочей смены. Добавляйте растворитель постепенно, небольшими порциями, перемешивая после каждой добавки.

Условия нанесения

Наносите эмаль при отсутствии атмосферных осадков, относительной влажности воздуха не более 80 %, температуре от -30 °С до +40 °С. Температура окрашиваемой поверхности должна быть на 3 °С выше точки росы. При отрицательных температурах накрашивайте тонкими слоями до 20 мкм по сухому слою.

Способ нанесения

Оптимальный метод — пневматическое или безвоздушное распыление. При пневматическом распылении: расстояние от сопла до поверхности 200-300 мм, давление воздуха 1,5-2,5 кгс/см², диаметр сопла 1,5-2,5 мм. При безвоздушном распылении: рабочее давление 80-150 бар, диаметр сопла 0,013-0,017 дюйма.

При ручном нанесении используйте кисти из натуральных волокон или валики без ворса. Окрашивание кистью выполняйте однонаправленными движениями без втирания. На сварные швы, торцевые кромки и труднодоступные места перед распылением нанесите «полосовой слой» кистью. Толщина покрытия на сварных швах может быть увеличена на 30 мкм.

Окрашивайте в 2-3 слоя. Работы по окрашиванию больших площадей проводите в один проход с использованием материала одной партии — это исключит появление видимых стыков и разнооттеночности.

Сушка и отверждение

Межслойная сушка при +20 °С — 30 минут. При понижении температуры время сушки увеличивается: при 0 °С — 60 минут, при -20 °С — 90 минут, при -30 °С — 120 минут. Полное отверждение покрытия до набора оптимальных свойств при +20 °С — 72 часа.

При эксплуатации покрытия при температуре выше 100 °С необходим постепенный нагрев до рабочей температуры. Скорость подъема температуры — не более 5 °С в минуту. Покрытие выдержите при рабочей температуре не менее 3 часов. Эти рекомендации выполняются однократно.

Меры безопасности

Эмаль содержит органические растворители и относится к легковоспламеняющимся жидкостям. Работайте в хорошо проветриваемом помещении или на открытом воздухе. Используйте резиновые перчатки, защитные очки, респиратор. Запрещается работать вблизи открытого огня и проводить сварочные работы в радиусе 25 м от места окраски. При загорании применяйте песок, кошму, углекислотный или пенный огнетушитель.

Рекомендуемая толщина покрытия

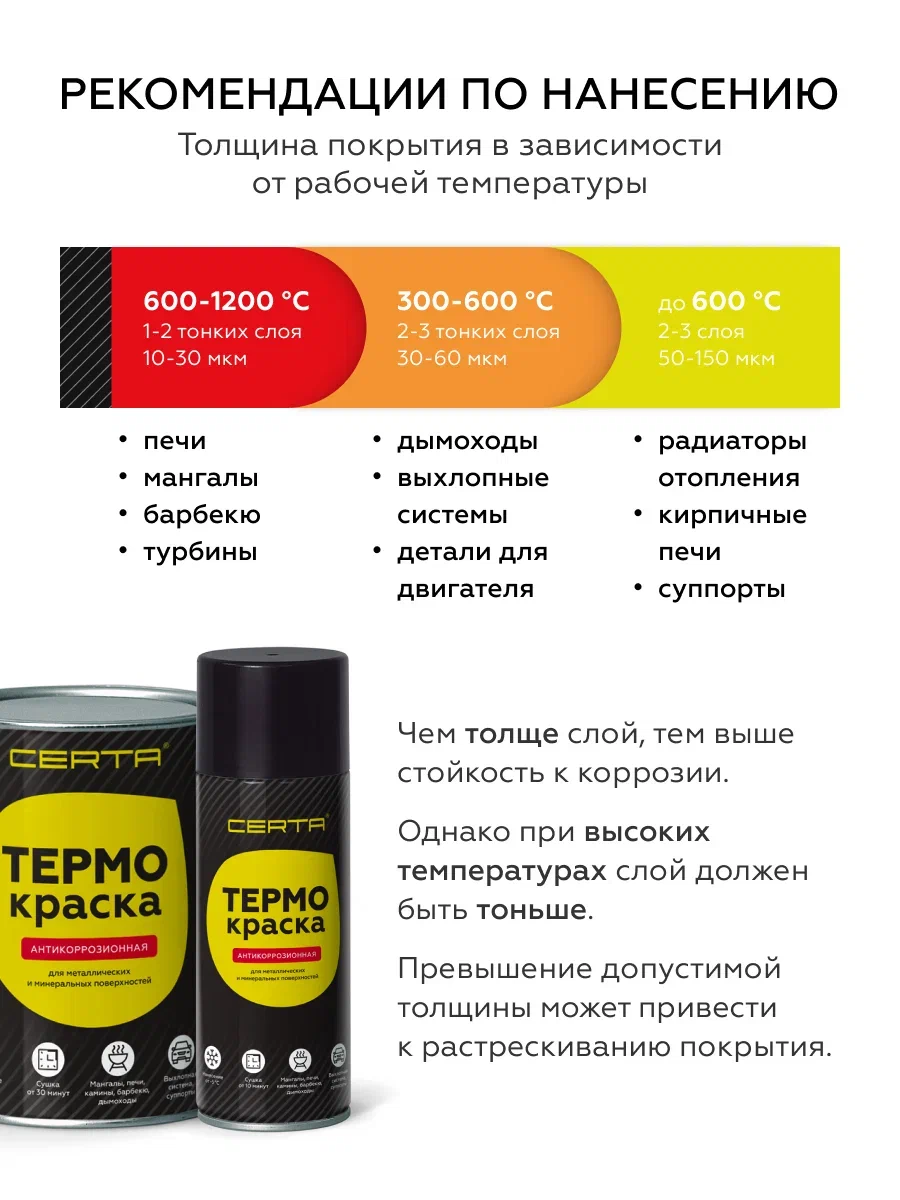

Толщина покрытия напрямую определяет термостойкость и срок службы эмали. Слишком тонкий слой не обеспечит надежную защиту от коррозии, а избыточная толщина может привести к растрескиванию при нагреве. Для эмали CERTA белой матовой действуют следующие рекомендации в зависимости от температуры эксплуатации.

Не допускается отклонение от минимального значения толщины в меньшую сторону. При нанесении на шероховатую поверхность учитывайте корректирующую величину: для профиля Rz 40-80 мкм добавьте 25 мкм к показаниям толщиномера.

Оптимальная толщина однослойного покрытия при распылении — 40-60 мкм по сухому слою. Для достижения общей толщины 80-120 мкм требуется 2-3 слоя. При ручном нанесении толщина одного слоя может быть меньше, поэтому количество слоев увеличивают.

Цвет и фактура

Эмаль CERTA белая матовая формирует равномерное покрытие с матовым финишем. Поверхность не дает бликов и отражений, что важно для оборудования, установленного в хорошо освещенных помещениях. Матовая фактура также скрывает незначительные дефекты основания.

Белый пигмент на основе диоксида титана обеспечивает высокую укрывистость. Однако белые пигменты тяжелее других, поэтому перед применением эмаль необходимо тщательно перемешивать. Недостаточное перемешивание приводит к снижению укрывистости и неравномерности оттенка.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении белый цвет сохраняет чистоту, при дневном — может проявлять легкий кремовый подтон. При нагреве до рабочих температур белый цвет может изменяться. Допускается появление кремового или сероватого подтона — это нормальное поведение термостойких эмалей. Степень изменения цвета соответствует баллу Ц5 по ГОСТ 9.407. После остывания оттенок частично восстанавливается.

Для одного видимого контура используйте эмаль одной партии. Разные партии могут незначительно отличаться по оттенку. При окраске больших площадей работы проводите в один проход, чтобы избежать видимых стыков.

Как подготовить поверхность перед нанесением?

Поверхность должна быть сухой, чистой, без следов коррозии и масляных загрязнений. При температурах эксплуатации выше 100 °С обязательна абразивоструйная обработка до степени Sa 2 ½ по ISO 8501-1:2007. Сварные швы и кромки зачищают до степени Р3 по ISO 8501-3. Обезжиривание выполняйте растворителем CERTA, толуолом или о-ксилолом. Запрещается использовать уайт-спирит и бензин.

Можно ли наносить на старое покрытие?

Да, если старое покрытие прочно держится на основании, не имеет отслоений и подпленочной коррозии. Поверхность зачистите, обеспыльте и обезжирьте. При наличии участков с отслоениями удалите их до металла и загрунтуйте. Время перекрытия эмали CERTA не ограничено.

Сколько сохнет эмаль?

Межслойная сушка при +20 °С — 30 минут. Полное отверждение до набора оптимальных свойств — 72 часа при +20 °С. При понижении температуры время сушки увеличивается: при 0 °С — 60 минут, при -20 °С — 90 минут, при -30 °С — 120 минут. Транспортировать окрашенные изделия можно не ранее чем через 72 часа после нанесения финишного слоя.

Какой расход эмали?

Теоретический расход составляет 100-150 г/м² на один слой толщиной 50 мкм. Фактический расход зависит от способа нанесения, шероховатости поверхности и квалификации рабочих. При распылении потери составляют 10-20 %. Банки 0,8 кг хватает на 4,5 м² при однослойном нанесении толщиной 50 мкм.

Можно ли наносить при минусовой температуре?

Да, эмаль CERTA допускает нанесение при температуре от -30 °С до +40 °С. При отрицательных температурах накрашивайте тонкими слоями до 20 мкм по сухому слою. Учитывайте, что время межслойной сушки при -30 °С увеличивается до 120 минут. Поверхность должна быть сухой, без льда и снега.

Как хранить эмаль?

Храните в герметично закрытой таре в сухом помещении при температуре от -30 °С до +40 °С, защищая от прямых солнечных лучей и влаги. Гарантийный срок хранения — 3 года со дня изготовления. Допускается 1 цикл замораживания-размораживания без потери свойств.

Меняется ли цвет при нагреве?

Да, при нагреве до рабочих температур белый цвет может приобретать кремовый или сероватый подтон. Это нормальное поведение термостойких эмалей. Степень изменения соответствует баллу Ц5 по ГОСТ 9.407. Защитные свойства покрытия при этом не снижаются.
