Термокраска CERTA, черный матовый, до 600°С 0,8 кг

Термокраска CERTA черная матовая — это полиорганосилоксановая эмаль для защитно-декоративной окраски металлических поверхностей, работающих при нагреве до 600 °С. Состав сохраняет адгезию и антикоррозионные свойства при экстремальных температурах, формируя равномерное матовое покрытие без бликов.

Материал поставляется в банке 0,8 кг — удобный объем для точечного ремонта, окраски бытовых приборов и небольших металлоконструкций. Рабочий диапазон нанесения — от минус 30 °С до плюс 40 °С, что позволяет проводить работы в холодном климате. Полное высыхание при +20 °С занимает 24 часа, межслойная сушка — 30 минут.

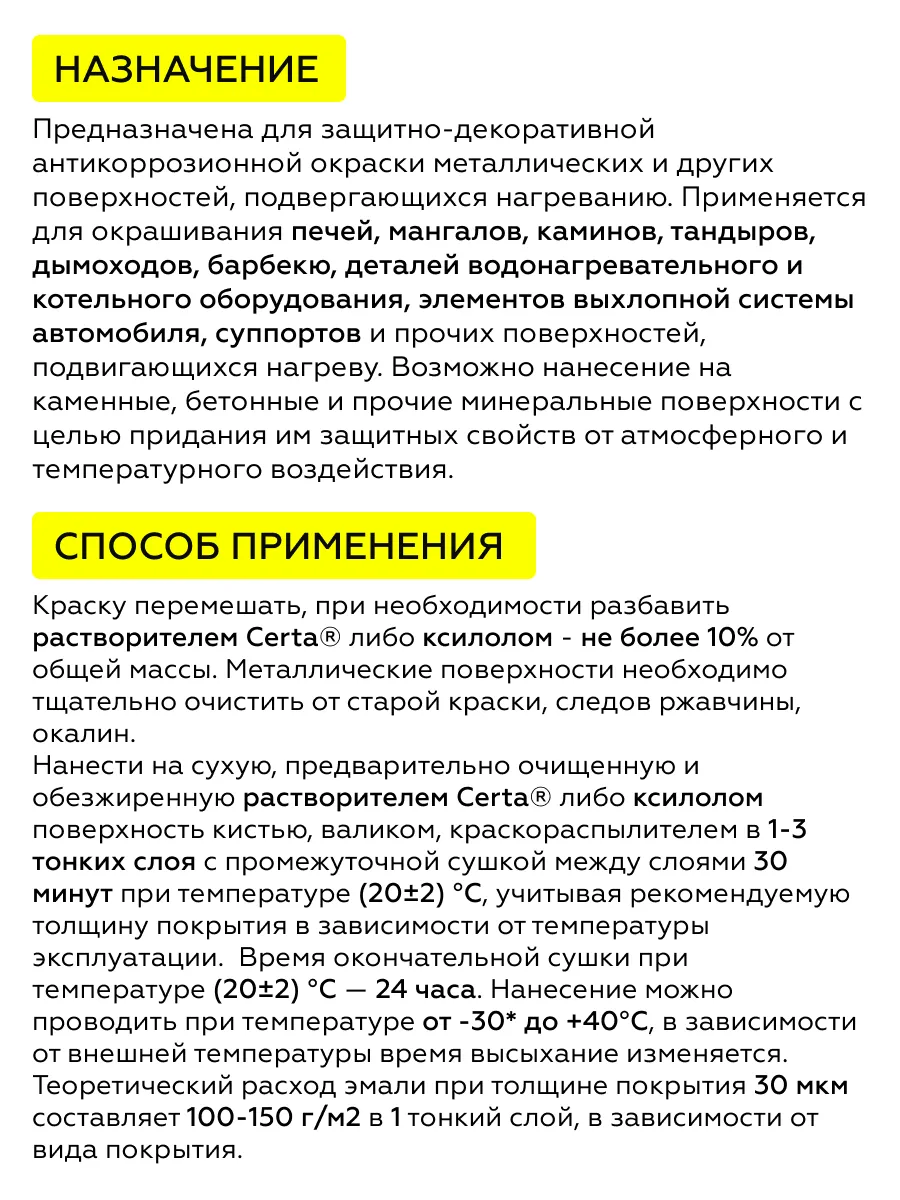

Назначение и область применения

Эмаль предназначена для окраски металлических и цементно-песчаных поверхностей, эксплуатируемых при температурах до 600 °С. Материал подходит для оборудования и конструкций, работающих в условиях умеренного и холодного климата, внутри помещений и на открытом воздухе.

Типовые объекты окраски:

• Печи, камины, мангалы, барбекю и аксессуары к ним.
• Детали систем выхлопа и отвода отработанных газов, трубы, автоглушители.
• Тормозные суппорты и нагревающиеся детали двигателей.
• Газопроводы, паропроводы, промышленные дымовые трубы.
• Котельное и теплообменное оборудование, печи сжигания отходов.
• Опоры ЛЭП, мачты сотовой связи, конструкции мостов и путепроводов.

Покрытие выдерживает термоциклы — периодический нагрев и охлаждение — без растрескивания и отслоения. Матовая фактура скрывает незначительные дефекты основания и не создает бликов, что важно для наружных конструкций.

Состав и свойства

Основу эмали составляет полиорганосилоксановая смола с термостойкими пигментами и наполнителями. Композиция обеспечивает устойчивость к окислению при высоких температурах и сохраняет защитные функции покрытия на протяжении всего срока службы.

Ключевые свойства материала:

• Термостойкость до 600 °С.
• Антикоррозионная защита металла в атмосферных условиях УХЛ1 по ГОСТ 15150-69.
• Прогнозируемый срок службы покрытия при толщине не менее 130 мкм — до 20 лет.
• Устойчивость к растворам солей, нефти и нефтепродуктам.
• Эластичность, компенсирующая тепловое расширение металла.

Теоретический расход составляет 100–150 г/м² на один слой. Эмаль не содержит свинца и других тяжелых металлов, безопасна при соблюдении мер индивидуальной защиты. Покрытие не поддерживает горение после полного отверждения.

Условия эксплуатации

Покрытие рассчитано на длительную работу при температурах от минус 60 °С до плюс 600 °С. Материал сохраняет эластичность при низких температурах и не растрескивается при резких перепадах.

При первом нагреве до рабочей температуры допускается незначительное изменение цвета покрытия — до балла Ц4 по ГОСТ 9.407. Это нормальный процесс термозакалки, который повышает адгезию и твердость пленки. После термозакалки покрытие приобретает выраженную матовость.

Допускается один цикл замораживания-размораживания и три цикла нагревания-остывания без потери защитных свойств.

Подготовка основания

Поверхность металла толщиной не менее 1 мм должна быть сухой и чистой. Удалите заусенцы, острые кромки радиусом менее 2 мм, сварочные брызги, подрезы от сварки, следы резки и остатки флюса. При наличии прокатной окалины удалите ее абразивоструйным методом — окалина снижает срок службы покрытия.

При эксплуатации покрытия при температурах свыше 100 °С обязательна абразивоструйная обработка до степени Sa 2 ½ по ISO 8501-1:2007. Для ремонтных работ допускается механическая зачистка до степени 2 по ГОСТ 9.402-2004.

Обезжиривание

Обезжирьте поверхность растворителем CERTA, толуолом или о-ксилолом. Наносите растворитель чистым обезжиренным материалом, не оставляющим ворса. Запрещается использовать уайт-спирит, бензин и сольвент — они формируют пленку, ухудшающую адгезию.

При отрицательных температурах обезжиривание выполняйте растворителем CERTA или ацетоном. После обезжиривания не касайтесь поверхности незащищенными руками.

Приготовление материала

Перед применением тщательно перемешайте эмаль в таре завода-изготовителя до однородности по всему объему. При необходимости профильтруйте материал через сито 0,3–0,5 мм. Температура эмали должна быть близка к температуре окрашиваемой поверхности.

Для разбавления применяйте растворитель CERTA. Степень разбавления не должна превышать 10% по массе. Добавляйте растворитель постепенно, небольшими порциями, перемешивая после каждого добавления. Разбавляйте только то количество материала, которое планируете использовать в течение рабочей смены.

Условия нанесения

Наносите эмаль при отсутствии атмосферных осадков, относительной влажности воздуха не более 80% и температуре от минус 30 °С до плюс 40 °С. Температура окрашиваемой поверхности должна быть на 3 °С выше точки росы.

При отрицательных температурах наносите эмаль тонкими слоями до 20 мкм по сухому слою. Запрещается окрашивание по влажной поверхности, льду и снегу.

Способ нанесения

Оптимальный метод — пневматическое или безвоздушное распыление. При пневматическом распылении: расстояние до поверхности 200–300 мм, давление воздуха 1,5–2,5 кгс/см², диаметр сопла 1,5–2,5 мм. При безвоздушном распылении: рабочее давление 80–150 бар, диаметр сопла 0,013–0,017 дюйма.

При ручном нанесении используйте кисти из натуральных волокон и валики без ворса. Окрашивание кистью выполняйте однонаправленными движениями без втирания. На сварные швы, торцевые кромки и труднодоступные места перед распылением нанесите «полосовой слой» кистью.

Окрашивайте в 1–4 слоя в зависимости от требуемой толщины. При нанесении следите, чтобы в диаметре отпечатка факела образовывалась ровная «мокрая» пленка без пропусков, подтеков и шагрени.

Сушка и отверждение

Время межслойной сушки покрытия толщиной 50 мкм по сухому слою: при +20 °С — 30 минут, при 0 °С — 60 минут, при минус 20 °С — 90 минут, при минус 30 °С — 120 минут. Полное высыхание при +20 °С — 24 часа.

Время выдержки покрытия до набора оптимальных свойств при +20 °С — 72 часа. При эксплуатации при температурах выше 100 °С выполните постепенный нагрев покрытия со скоростью не более 5 °С в минуту до рабочей температуры.

Меры безопасности

Работайте в хорошо проветриваемом помещении или на открытом воздухе. Используйте резиновые перчатки, защитные очки и газо-пылезащитный респиратор. Категорически запрещается нанесение в закрытых помещениях, ямах и колодцах.

Эмаль относится к легковоспламеняющимся жидкостям. В зоне радиусом 25 м от места работ запрещается курить, разводить огонь и проводить сварочные работы. При загорании используйте песок, кошму, углекислотный или пенный огнетушитель.

Рекомендуемая толщина покрытия

Правильная толщина сухого слоя определяет термостойкость и антикоррозионную защиту покрытия. Слишком тонкий слой не обеспечит надежной защиты, избыточный — может растрескаться при термоциклах. Выбирайте толщину в зависимости от температуры эксплуатации.

Не допускается отклонение от минимального значения толщины в меньшую сторону. Толщина покрытия на сварных швах может быть увеличена на 30 мкм.

При замерах толщины учитывайте корректирующую величину на шероховатость: для профиля Rz 25–40 мкм — 10 мкм, для Rz 40–80 мкм — 25 мкм. Вычитайте корректирующую величину из показаний толщиномера для получения реальной толщины сухого слоя.

Цвет и фактура

Эмаль формирует черное матовое покрытие с равномерным тоном. Матовая фактура не дает бликов, что важно для наружных конструкций и оборудования, работающего при ярком освещении.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении черный цвет сохраняет глубину, но может проявлять легкий серый подтон. После термозакалки при нагреве до рабочих температур покрытие приобретает более выраженную матовость. Допускается изменение цвета до балла Ц4 по ГОСТ 9.407 — это нормальный процесс, не влияющий на защитные свойства.

Для одного видимого контура используйте материал одной партии — это исключит разнооттеночность. Контролируйте равномерность покрытия при боковом освещении.

Как подготовить поверхность перед окраской?

Поверхность должна быть сухой, чистой, без следов коррозии и окалины. При температурах эксплуатации выше 100 °С обязательна абразивоструйная обработка до степени Sa 2 ½ по ISO 8501-1:2007. Обезжирьте поверхность растворителем CERTA, толуолом или о-ксилолом. Запрещается использовать уайт-спирит и бензин.

Можно ли наносить на старое покрытие?

Допускается нанесение на старое термостойкое покрытие при условии, что оно не имеет отслоений и подпленочной коррозии. Поверхность должна быть чистой и сухой. При наличии повреждений до металла зачистите участок, обеспыльте и обезжирьте перед окраской.

Сколько сохнет эмаль?

Межслойная сушка при +20 °С — 30 минут. Полное высыхание при +20 °С — 24 часа. До набора оптимальных свойств покрытие выдерживают 72 часа. При отрицательных температурах время сушки увеличивается: при минус 30 °С межслойная сушка составляет 120 минут.

Какой расход эмали?

Теоретический расход составляет 100–150 г/м² на один слой. Фактический расход зависит от способа нанесения, шероховатости поверхности и квалификации исполнителя. При распылении учитывайте технологические потери 10–20%.

Можно ли наносить при минусовой температуре?

Да, эмаль можно наносить при температуре до минус 30 °С. При отрицательных температурах наносите тонкими слоями до 20 мкм по сухому слою. Учитывайте, что время межслойной сушки увеличивается до 120 минут при минус 30 °С.

Как хранить эмаль?

Храните в герметично закрытой таре в сухом помещении, защищенном от прямых солнечных лучей и влаги, при температуре от минус 30 °С до плюс 40 °С. Гарантийный срок хранения — 3 года со дня изготовления.

Меняется ли цвет после нагрева?

При первом нагреве до рабочих температур допускается незначительное изменение цвета — до балла Ц4 по ГОСТ 9.407. Это нормальный процесс термозакалки, повышающий адгезию и твердость покрытия. После термозакалки цвет стабилизируется.
