Термокраска CERTA, черный глубокоматовый, до 1000°С 0,8 кг

Термокраска CERTA в черном глубокоматовом исполнении — это полиорганосилоксановый материал для защиты металлических поверхностей, работающих при температурах до 1000 °С. Состав формирует стойкое к термическим циклам покрытие, которое сохраняет целостность и адгезию при многократных нагревах и охлаждениях.

Материал поставляется в банке 0,8 кг, что удобно для точечного ремонта или окрашивания ограниченных по площади элементов. Рабочий диапазон нанесения — от минус 30 °С до плюс 40 °С, что позволяет проводить работы в различных климатических условиях, включая зимний период. Полное высыхание при температуре 20 °С занимает 24 часа, после чего покрытие готово к эксплуатации.

Назначение и область применения

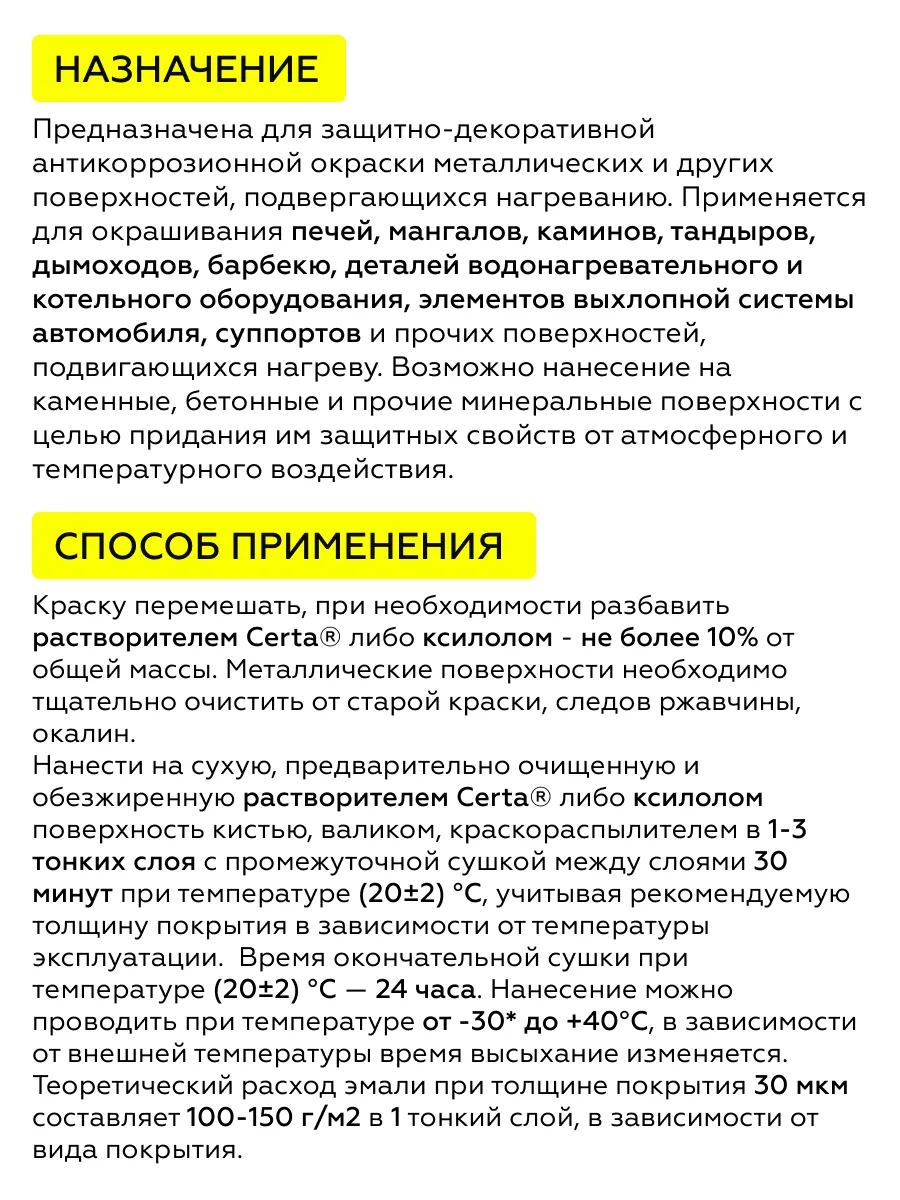

Термокраска CERTA предназначена для окрашивания металлических изделий и конструкций, подвергающихся воздействию высоких температур. Основные объекты применения — печи, камины, мангалы, барбекю, дымоходы, выхлопные системы, патрубки, коллекторы и иные нагревающиеся детали. Материал также подходит для окрашивания котельного оборудования, теплогенераторов и промышленных установок, где требуется стойкое покрытие при температуре до 1000 °С.

Покрытие эффективно работает как в закрытых помещениях, так и на открытом воздухе. Оно выдерживает атмосферные воздействия, перепады температур и ультрафиолетовое излучение. Благодаря глубокоматовой фактуре, окрашенная поверхность не бликует и сохраняет аккуратный внешний вид даже при интенсивной эксплуатации. Материал применим для окрашивания чугунных, стальных и алюминиевых поверхностей при условии соблюдения требований к подготовке основания.

Состав и свойства

Основа термокраски CERTA — полиорганосилоксановая смола, устойчивая к длительному нагреву. Пигментная часть подобрана таким образом, чтобы обеспечить стабильный черный цвет без выгорания при высоких температурах. Глубокоматовая фактура достигается за счет специальных матирующих добавок, которые не разрушаются при нагреве и сохраняют свои свойства на протяжении всего срока службы покрытия.

Материал образует покрытие с высокой адгезией к металлическим основаниям. Оно устойчиво к растрескиванию и отслаиванию при термических циклах, что особенно важно для оборудования, работающего в режиме периодического нагрева и охлаждения. Покрытие также проявляет стойкость к воздействию влаги и умеренно агрессивных сред, что расширяет область его применения.

Растворитель CERTA, входящий в состав, обеспечивает оптимальную консистенцию для нанесения методами распыления, кистью или валиком. При необходимости материал может быть разбавлен до рабочей вязкости, при этом степень разбавления не должна превышать 10 % по массе. Важно использовать только рекомендованный растворитель, поскольку применение иных разбавителей может негативно сказаться на свойствах покрытия.

Условия эксплуатации

Покрытие на основе термокраски CERTA рассчитано на длительную эксплуатацию при температуре до 1000 °С. Допускается 1 цикл замораживания-размораживания и 3 цикла нагревания-остывания без потери защитных свойств. При термозакалке увеличивается адгезия и антикоррозионная стойкость покрытия, поверхность приобретает выраженную матовость.

Прогнозируемый срок службы покрытия при соблюдении технологии нанесения и правильной подготовке поверхности составляет до 20 лет в условиях умеренного и холодного климата. Изменение декоративных свойств после теплового воздействия допускается в пределах балла Ц4 по ГОСТ 9.407, что является нормой для термостойких материалов.

Подготовка основания

Поверхность перед окрашиванием должна быть сухой и чистой. Удалите заусенцы, острые кромки радиусом менее 2 мм, сварочные брызги и остатки флюса. При наличии следов коррозии произведите очистку до степени Sa 2 ½ по ISO 8501-1. Для поверхностей, эксплуатируемых при температуре ниже 100 °С, допускается механическая очистка до степени 2 по ГОСТ 9.402.

Обезжиривание

Обезжирьте поверхность растворителем CERTA, толуолом или о-ксилолом. Нанесите растворитель на чистую ветошь и протрите поверхность непосредственно перед окрашиванием. Запрещается использовать уайт-спирит, бензин и сольвент — эти составы оставляют пленку, ухудшающую адгезию покрытия.

Приготовление материала

Перед применением тщательно перемешайте эмаль по всему объему тары. При необходимости разбавьте материал растворителем CERTA. Степень разбавления не должна превышать 10 % по массе. Добавляйте растворитель постепенно, небольшими порциями, контролируя вязкость. Температура эмали должна быть близка к температуре окрашиваемой поверхности.

Условия нанесения

Наносите материал при температуре окружающего воздуха от минус 30 °С до плюс 40 °С. Относительная влажность воздуха не должна превышать 80 %. Запрещается окрашивание во время атмосферных осадков. Температура окрашиваемой поверхности должна быть на 3 °С выше точки росы. При отрицательных температурах наносите эмаль тонкими слоями до 20 мкм по сухому слою.

Способ нанесения

Материал наносится распылением, кистью или валиком. При распылении используйте краскораспылитель с диаметром сопла 1,5–2,5 мм и давлением воздуха 1,5–2,5 кгс/см². Расстояние от сопла до поверхности — 200–300 мм. При нанесении кистью используйте инструмент из натуральных волокон, движения должны быть однонаправленными, без втирания. На сварные швы и труднодоступные места предварительно нанесите «полосовой слой» кистью.

Сушка и отверждение

Межслойная сушка при температуре 20 °С составляет 30 минут. Полное высыхание при 20 °С — 24 часа. При понижении температуры время сушки увеличивается. После нанесения финишного слоя выдержите покрытие при температуре 20 °С в течение 72 часов до набора оптимальных свойств. При эксплуатации покрытия при температуре выше 100 °С произведите постепенный нагрев со скоростью не более 5 °С в минуту.

Меры безопасности

Работайте в хорошо проветриваемом помещении или на открытом воздухе. Используйте резиновые перчатки и респиратор для защиты органов дыхания. Материал относится к легковоспламеняющимся жидкостям. В зоне радиусом 25 м от места работ запрещается курить и проводить сварочные работы. При загорании используйте песок, кошму, углекислотный или пенный огнетушитель.

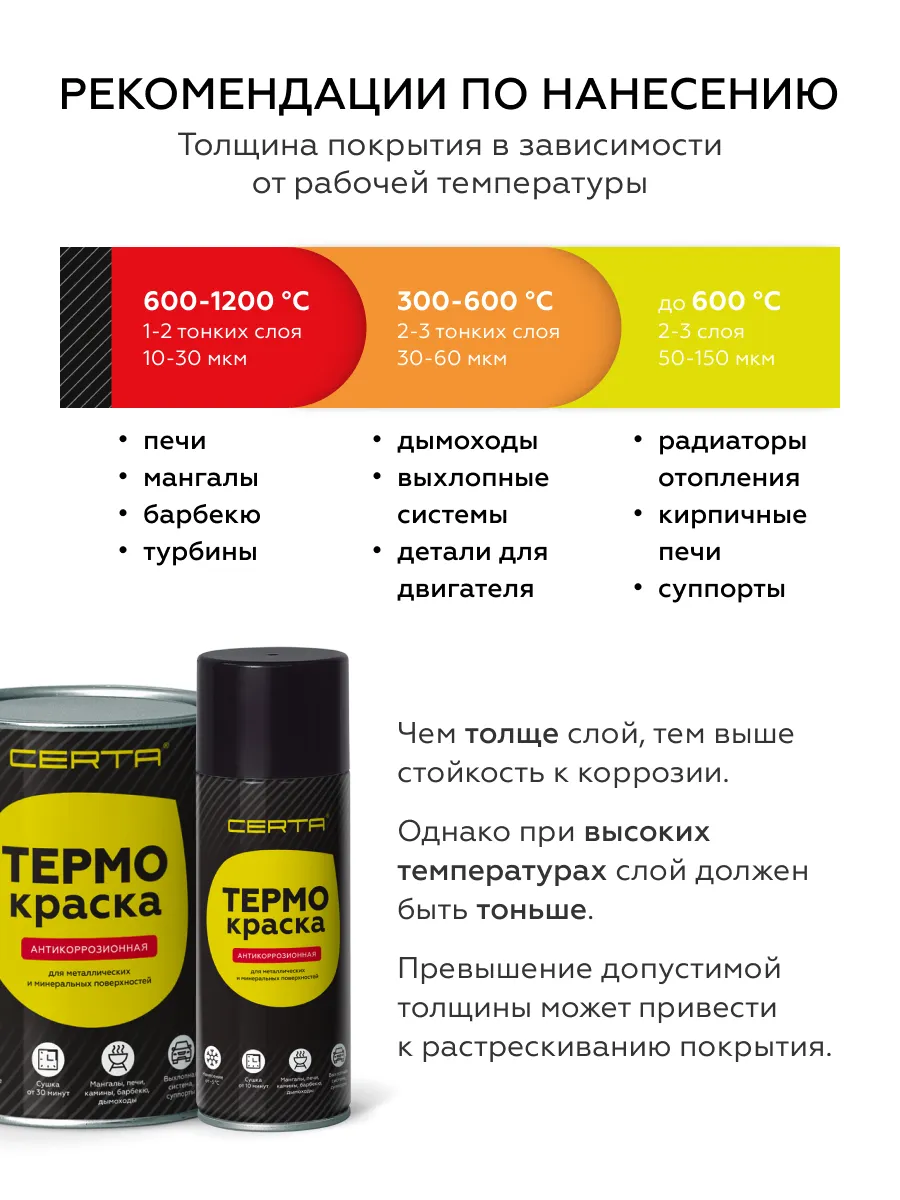

Рекомендуемая толщина покрытия

Правильная толщина покрытия определяет долговечность защиты и термостойкость. Слишком тонкий слой не обеспечит надежной защиты металла, а избыточная толщина может привести к растрескиванию при нагреве. Выбор толщины зависит от температуры эксплуатации.

Для данного материала с термостойкостью до 1000 °С рекомендуемая толщина покрытия составляет 15–20 мкм. Не допускается отклонение от минимального значения в меньшую сторону. При нанесении в один слой толщина может составлять 30–50 мкм, что обеспечивает запас прочности при температурных колебаниях.

Цвет и фактура

Термокраска CERTA имеет черный глубокоматовый цвет. Фактура покрытия — глубокоматовая, без бликов и отражений. Такой финиш скрывает незначительные неровности основания и придает изделию благородный внешний вид.

При нагреве покрытия до рабочих температур допускается изменение цвета в пределах балла Ц4 по ГОСТ 9.407. Это связано с термическими процессами в полимерной матрице и является нормой для термостойких материалов. После первичного нагрева цвет стабилизируется и не изменяется в процессе дальнейшей эксплуатации.

При увеличении толщины слоя черный оттенок становится более насыщенным и глубоким. При искусственном освещении черный цвет сохраняет глубину, но может проявлять легкий серый подтон. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Как подготовить поверхность перед нанесением?

Поверхность должна быть сухой, чистой, без следов коррозии и окалины. Обезжирьте ее растворителем CERTA, толуолом или о-ксилолом. При эксплуатации выше 100 °С обязательна абразивоструйная обработка до степени Sa 2 ½ по ISO 8501-1. Сварные швы и кромки подготавливают до P3 по ISO 8501-3.

Можно ли наносить на старое покрытие?

Допускается нанесение на старое покрытие при условии его хорошей адгезии к основанию. Поверхность должна быть чистой, сухой, без отслоений и подпленочной коррозии. При наличии повреждений произведите зачистку до металла.

Сколько сохнет термокраска?

Межслойная сушка при 20 °С — 30 минут. Полное высыхание при 20 °С — 24 часа. До набора оптимальных свойств покрытие выдерживается 72 часа при 20 °С.

Какой расход материала?

Расход составляет 100–150 г/м². Точное значение зависит от способа нанесения, шероховатости поверхности и квалификации исполнителя. При распылении потери материала выше, чем при нанесении кистью.

Можно ли наносить при минусовой температуре?

Да, материал наносится при температуре от минус 30 °С до плюс 40 °С. При отрицательных температурах наносите эмаль тонкими слоями до 20 мкм по сухому слою. Влажность воздуха не должна превышать 80 %.

Как хранить термокраску?

Храните материал в герметично закрытой таре при температуре от минус 30 °С до плюс 40 °С. Берегите от прямых солнечных лучей и влаги. Срок годности — не менее 36 месяцев со дня изготовления.

Каким растворителем разбавлять?

Используйте только растворитель CERTA. Степень разбавления не должна превышать 10 % по массе. Применение иных разбавителей может ухудшить свойства покрытия.
