Лак термостойкий до 300°С CERTA полуглянцевый, влагостойкий, прозрачный 4 кг

Термостойкий лак CERTA — это прозрачное полуглянцевое покрытие для защиты металлических, кирпичных и бетонных поверхностей, работающих при высоких температурах. Материал формирует влагостойкую пленку, выдерживающую нагрев до +300 °С и сохраняющую эластичность при морозе до -60 °С. Лак поставляется в металлической таре массой 4 кг и готов к применению без разбавления.

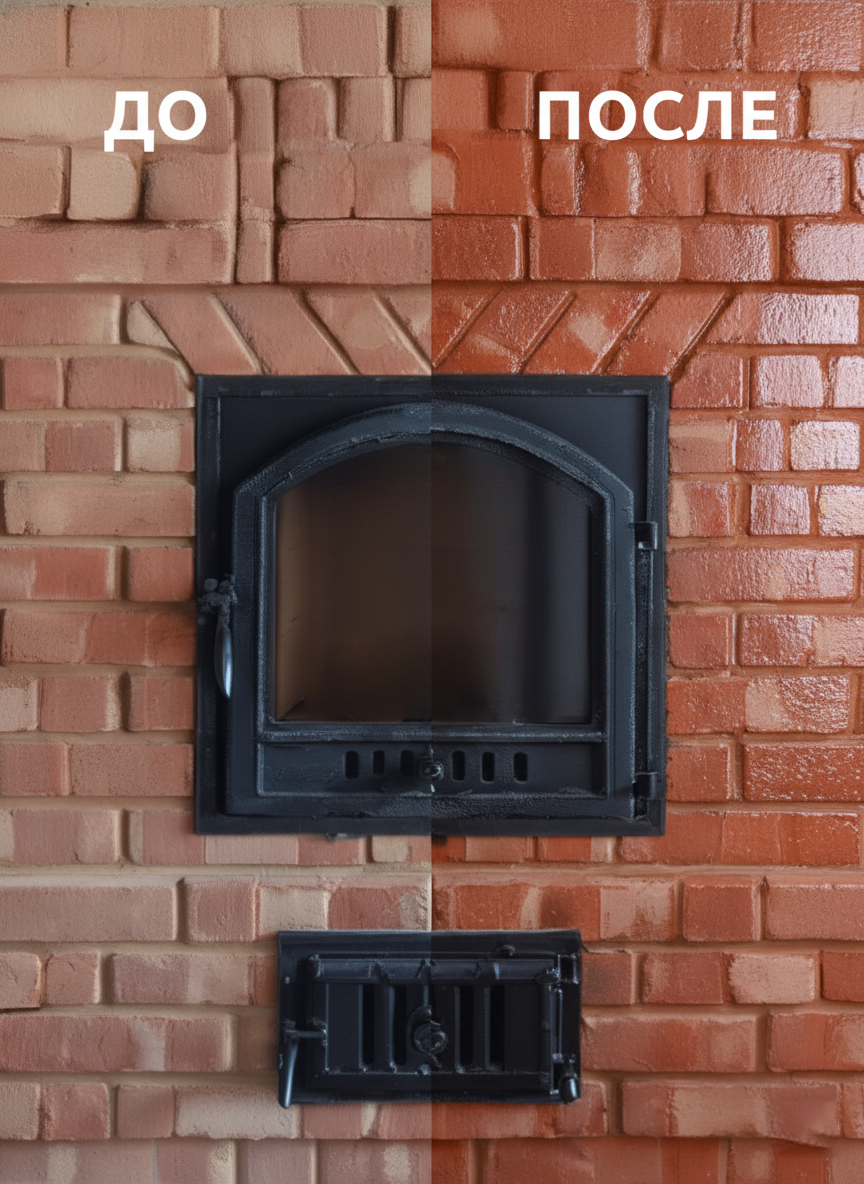

Покрытие предназначено для финишной отделки печей, каминов, дымоходов, радиаторов отопления и уличных металлоконструкций. Прозрачная пленка подчеркивает текстуру основания, не скрывая естественный вид кирпичной кладки или бетонных блоков.

Назначение и область применения

Лак термостойкий CERTA защищает поверхности, подвергающиеся одновременному воздействию влаги и высоких температур. Основные сферы использования:

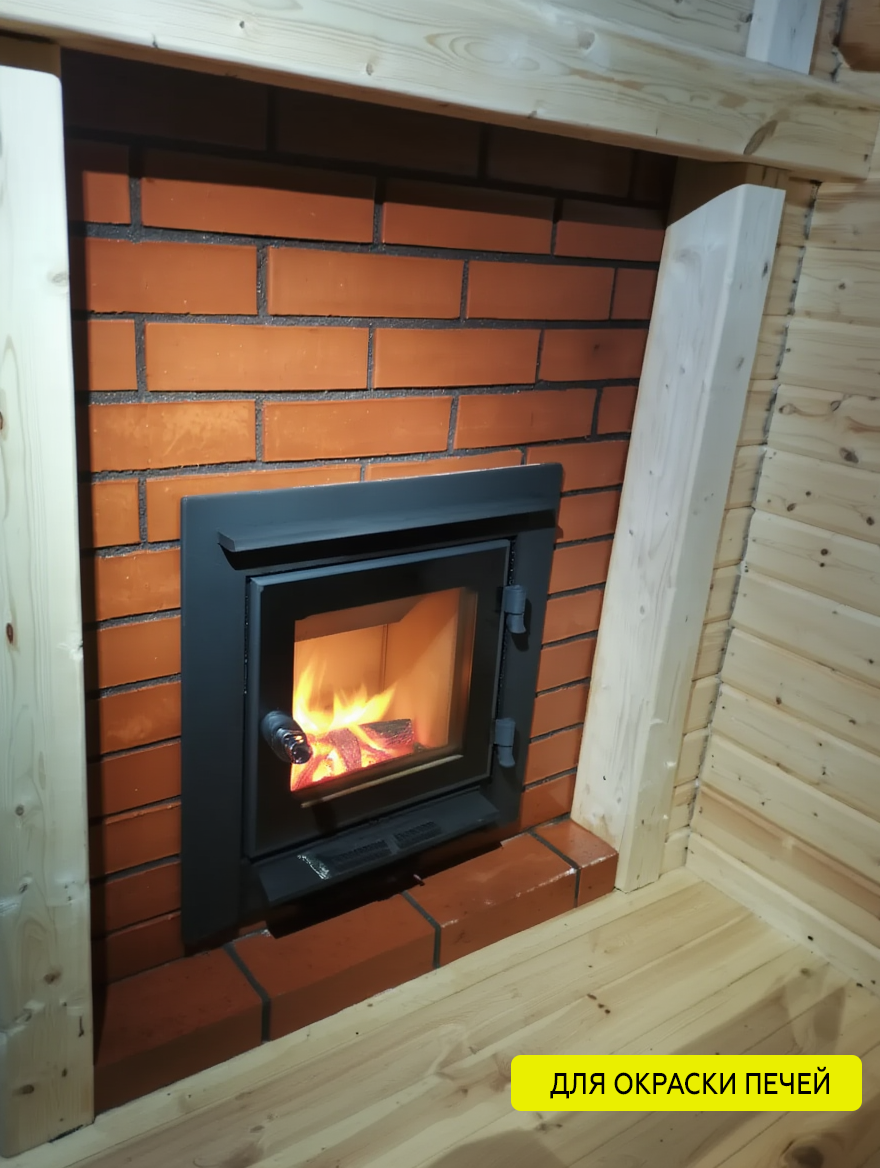

• металлические детали печей, каминов, котлов отопления;
• кирпичные и бетонные поверхности вокруг топочных отверстий;

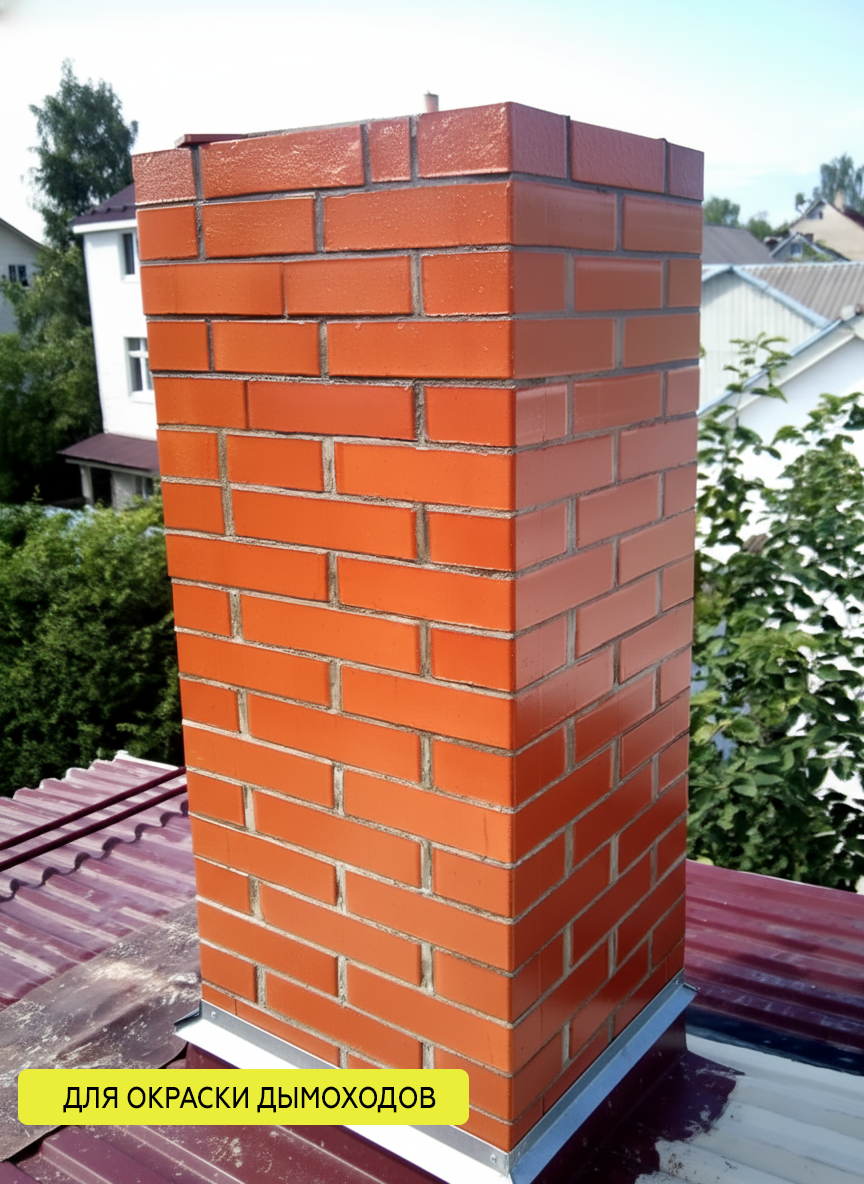

• дымоходы и выхлопные трубы;
• радиаторы и конвекторы отопления;
• уличные металлоконструкции в условиях перепада температур;
• элементы промышленного оборудования, нагревающиеся в процессе работы.

Материал эффективен для внутренних и наружных работ. Покрытие устойчиво к атмосферным воздействиям, не растрескивается при циклическом нагреве и охлаждении. Благодаря прозрачности лак не изменяет цвет основания, сохраняя эстетику кирпичной кладки или фактурного бетона.

Состав и свойства

Лак создан на основе органоразбавимых полимеров с добавлением термостойких смол. В качестве растворителя используется о-ксилол, который обеспечивает глубокое проникновение состава в поры основания и формирование прочной адгезионной связи с подложкой.

Ключевые свойства материала:

• термостойкость от -60 °С до +300 °С;
• влагостойкость — пленка не пропускает воду и предотвращает коррозию металла;
• полуглянцевый блеск — покрытие имеет легкий сатиновый отлив;
• устойчивость к плесени и грибкам;
• атмосферостойкость — подходит для наружного применения.

Пленка после полного отверждения не оказывает вредного воздействия на организм человека. Покрытие не желтеет со временем и сохраняет прозрачность на протяжении всего срока службы. Теоретический расход лака — 210 г/м² на слой толщиной 20 мкм.

Условия эксплуатации

Сформированное покрытие сохраняет защитные свойства при температуре от -60 °С до +300 °С. Пленка устойчива к перепадам температур, не растрескивается и не отслаивается при циклическом нагреве. В атмосферных условиях покрытие сохраняет целостность в течение длительного времени, защищая основание от влаги и коррозии.

Полное отверждение покрытия при температуре +20 °С занимает 72 часа. До этого момента пленка не набирает максимальную твердость и требует бережного обращения.

Подготовка основания

Металлические поверхности очищают от ржавчины, окалины и старых покрытий механическим способом — щеткой, шлифовальным кругом или пескоструйным аппаратом. Степень очистки должна соответствовать St 3 по ISO 8501. Кирпичные и бетонные основания очищают от грязи, высолов и пыли. Разрушающиеся слои удаляют, швы кирпичной кладки выполняют под расшивку.

Обезжиривание

После механической очистки поверхность обезжиривают ароматическими растворителями — толуолом или ксилолом. Обезжиривание выполняют непосредственно перед нанесением лака. При работе на открытом воздухе окрашивание проводят не позднее чем через 6 часов после механической обработки, внутри помещения — не позднее чем через 24 часа.

Приготовление материала

Лак применяется без разбавления. Перед использованием состав перемешивают по всему объему тары и выдерживают 10 минут до прекращения выделения пузырьков воздуха. При перерывах в работе лак хранят в плотно закрытой таре. Перед возобновлением работ состав повторно перемешивают.

Условия нанесения

Работы проводят при температуре окружающей среды и подложки от -30 °С до +40 °С. Относительная влажность воздуха не должна превышать 80 %. Запрещается наносить лак во время атмосферных осадков. Поверхность должна быть сухой — наличие влаги на основании недопустимо.

Способ нанесения

Лак наносят пневматическим распылением, кистью или валиком. При пневматическом распылении сопло пистолета располагают на расстоянии 20–30 см от поверхности, давление воздуха — 1,5–2,5 кгс/см². Металлические поверхности окрашивают в два слоя. Пористые основания (бетон, кирпич) — в три слоя. Каждый последующий слой наносят после высыхания предыдущего до степени 3 (на отлип).

Сушка и отверждение

Время высыхания до степени 3 при температуре +20 °С — 15 минут. Минимальное время сушки покрытия перед началом эксплуатации — 24 часа. Полный набор оптимальных свойств происходит через 72 часа при температуре +20 °С. При понижении температуры время сушки увеличивается.

Меры безопасности

Лак относится к 3 классу опасности, является легковоспламеняющейся жидкостью. Работы проводят в хорошо проветриваемом помещении или на открытом воздухе. Используют средства индивидуальной защиты: резиновые перчатки, защитные очки, респиратор. Запрещается работать вблизи открытого огня и курить. При попадании состава на кожу — смыть водой с мылом. В случае загорания применяют песок, кошму, углекислотный или пенный огнетушитель.

Рекомендуемая толщина покрытия

Правильная толщина пленки определяет защитные свойства покрытия. Слишком тонкий слой не обеспечивает надежную защиту от влаги и коррозии, избыточный — может привести к растрескиванию при нагреве. Рекомендуемые значения зависят от температуры эксплуатации.

Для металлических поверхностей, эксплуатируемых в атмосферных условиях, рекомендуемая толщина защитной пленки — не менее 100 мкм без учета шероховатости. При окрашивании пористых оснований (бетон, кирпич) толщина определяется необходимым декоративным эффектом. Для атмосферной эксплуатации рекомендуется нанесение не менее трех слоев.

Теоретический расход лака на 20 мкм покрытия — 210 г/м². Фактический расход зависит от пористости основания и метода нанесения.

Цвет и фактура

Лак бесцветный, прозрачный. Тон и насыщенность покрытия определяет основание: на кирпиче проявляется его естественный оттенок, на металле — текстура поверхности. Пленка не содержит пигментов, поэтому не изменяет цвет подложки.

Фактура — полуглянцевая. Покрытие имеет легкий сатиновый блеск, который придает поверхности ухоженный вид без излишнего глянца. Степень блеска умеренная, что делает покрытие практичным в эксплуатации — на нем менее заметны отпечатки пальцев и мелкие загрязнения.

Прозрачность лака сохраняется на протяжении всего срока службы. Пленка не желтеет под воздействием ультрафиолета и высоких температур, что особенно важно для поверхностей, работающих в нагретом состоянии. При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении прозрачное покрытие сохраняет нейтральность, при дневном — подчеркивает естественный цвет основания. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Вопросы и ответы

Как подготовить металлическую поверхность перед нанесением?

Металл очищают от ржавчины и окалины до степени St 3 по ISO 8501-1, обезжиривают ксилолом или толуолом. Окрашивание проводят не позднее чем через 6 часов после механической обработки при работе на улице и через 24 часа — внутри помещения.

Можно ли наносить лак на старое покрытие?

Да, но перед нанесением необходимо проверить совместимость лака с существующим покрытием. Выполните пробное нанесение на небольшой участок и оцените адгезию после высыхания. Старое отслаивающееся покрытие удаляют полностью до степени St 3 по ISO 8501-1.

Сколько сохнет лак?

До степени 3 (на отлип) — 15 минут при +20 °С. Минимальное время сушки перед началом эксплуатации — 24 часа. Полный набор свойств происходит через 72 часа при температуре +20 °С. При понижении температуры время сушки увеличивается.

Какой расход лака?

Теоретический расход на 20 мкм покрытия — 210 г/м². Фактический расход зависит от пористости основания и метода нанесения. Для пористых оснований (бетон, кирпич) расход увеличивается на 20–30 %.

Можно ли наносить лак при минусовой температуре?

Да, лак можно наносить при температуре от -30 °С до +40 °С. При этом поверхность должна быть сухой, а влажность воздуха — не более 80 %. При понижении температуры время сушки увеличивается.

Как хранить лак?

Хранить в плотно закрытой таре при температуре от -60 °С до +40 °С. Предохранять от влаги, тепла и прямых солнечных лучей. Гарантийный срок хранения — не менее 1 года с даты выпуска.

Можно ли использовать лак для защиты деревянных поверхностей?

Нет, лак предназначен для металла, кирпича и бетона. Для древесины используйте специализированные составы.
