Лак термостойкий до 300°С CERTA полуглянцевый, влагостойкий, прозрачный аэрозоль

Термостойкий лак CERTA в аэрозольной упаковке — готовое решение для защиты металлических, кирпичных и бетонных поверхностей, работающих при высоких температурах. Прозрачное полуглянцевое покрытие выдерживает нагрев до +300 °C и сохраняет эластичность при морозе до -60 °C. Аэрозольный формат упрощает нанесение на сложные рельефы, труднодоступные участки и мелкие детали.

Лак формирует бесцветную влагостойкую пленку, которая защищает основание от коррозии и атмосферных воздействий. Покрытие подчеркивает естественную текстуру материала, не скрывая его структуру. Баллон объемом 520 мл удобен для точечного ремонта и обработки небольших элементов.

Назначение и область применения

Материал разработан для защиты поверхностей, эксплуатируемых в диапазоне температур от -60 °C до +300 °C. Основные сферы применения:

• металлические элементы печей, каминов, дымоходов и банных печей;
• кирпичная кладка и бетонные поверхности вокруг теплогенерирующих устройств;
• выхлопные системы автомобилей, мотоциклов и спецтехники;
• радиаторы отопления, тепловые магистрали и промышленное оборудование;
• декоративные элементы интерьера, подвергающиеся нагреву.

Лак подходит для внутренних и наружных работ. Покрытие устойчиво к перепадам температур, атмосферной влаге и ультрафиолетовому излучению, что позволяет применять его в любых климатических условиях.

Состав и свойства

Основу лака составляют термостойкие пленкообразующие компоненты, растворенные в органическом растворителе о-ксилоле. После испарения растворителя формируется прочная полимерная пленка, выдерживающая длительный нагрев до +300 °C без растрескивания и потери адгезии.

Ключевые свойства материала:

• термостойкость от -60 °C до +300 °C;
• влагостойкость — пленка не пропускает воду и защищает основание от коррозии;
• устойчивость к плесени и грибкам;
• полуглянцевый блеск, придающий поверхности аккуратный вид;
• прозрачность — лак не изменяет естественный цвет основания.

Теоретический расход составляет 210 г/м² при толщине покрытия 20 мкм. Аэрозольная упаковка обеспечивает равномерное распыление состава и позволяет наносить тонкие слои без подтеков. Это важно при обработке вертикальных поверхностей и деталей сложной геометрии.

Условия эксплуатации

Сформированное покрытие сохраняет защитные свойства при температурах от -60 °C до +300 °C. Нижний предел позволяет эксплуатировать обработанные изделия в условиях сурового климата, верхний — обеспечивает надежную защиту при контакте с нагретыми поверхностями.

Полное высыхание лака при температуре +20 °C наступает через 24 часа. Максимальную прочность покрытие набирает через 72 часа. До этого момента следует избегать механических воздействий и контакта с водой.

Срок службы покрытия зависит от условий эксплуатации и правильности нанесения. При соблюдении технологии лак предотвращает коррозию металла и разрушение минеральных поверхностей в течение длительного времени.

Подготовка основания

Поверхность очищают от загрязнений, ржавчины, окалины и старых отслаивающихся покрытий. Металл обрабатывают щеткой или шлифовальной шкуркой до степени St 3 по ISO 8501. Кирпич и бетон очищают от пыли, грязи и высолов. Разрушающиеся участки ремонтируют и просушивают. Поверхность должна быть сухой, без следов масел и жиров.

Обезжиривание

Очищенную поверхность протирают ветошью, смоченной уайт-спиритом или растворителем CERTA. Обезжиривание проводят непосредственно перед нанесением лака. После обработки выжидают 10–15 минут до полного испарения растворителя. Наружные работы выполняют не позднее чем через 6 часов после механической очистки, внутренние — через 24 часа.

Подготовка материала

Аэрозольный баллон встряхивают в течение 2–3 минут до равномерного перемешивания состава. Лак готов к применению и не требует разбавления. При перерывах в работе баллон хранят в вертикальном положении с закрытым колпачком. Перед возобновлением работ баллон снова встряхивают.

Условия нанесения

Работы проводят при температуре окружающей среды от -5 °C до +40 °C и относительной влажности воздуха не более 80 %. Не допускается нанесение во время дождя, снега или тумана. Поверхность должна быть сухой и иметь температуру не ниже точки росы. При работе на открытом воздухе выбирают безветренную погоду.

Способ нанесения

Баллон держат вертикально на расстоянии 20–30 см от поверхности. Распыление выполняют плавными параллельными движениями, перекрывая предыдущую полосу на треть. Лак наносят в 2–3 тонких слоя. Каждый слой сушат «на отлип» в течение 15 минут при температуре +20 °C. Тонкие слои предотвращают образование подтеков и пузырей.

Сушка и отверждение

Время полного высыхания при температуре +20 °C — 24 часа. Максимальную прочность покрытие набирает через 72 часа. При понижении температуры время сушки увеличивается. До полного высыхания поверхность защищают от механических воздействий и попадания влаги. Эксплуатацию при высоких температурах начинают после полного отверждения.

Меры безопасности

Лак относится к легковоспламеняющимся жидкостям. Работы проводят в хорошо проветриваемом помещении или на открытом воздухе. Используют средства индивидуальной защиты: резиновые перчатки, защитные очки, респиратор. Запрещается работать вблизи открытого огня и нагревательных приборов. При попадании состава на кожу его смывают водой с мылом. Пустой баллон не прокалывают и не сжигают.

Рекомендуемая толщина покрытия

Правильная толщина пленки определяет долговечность и защитные свойства покрытия. Слишком тонкий слой не обеспечивает надежной защиты, избыточно толстый — может растрескиваться при нагреве. Оптимальная толщина зависит от условий эксплуатации и типа основания.

Теоретический расход лака составляет 210 г/м² при толщине покрытия 20 мкм. Фактический расход зависит от пористости основания, метода нанесения и квалификации исполнителя. Для достижения требуемой толщины наносят 2–3 слоя с промежуточной сушкой.

Цвет и фактура

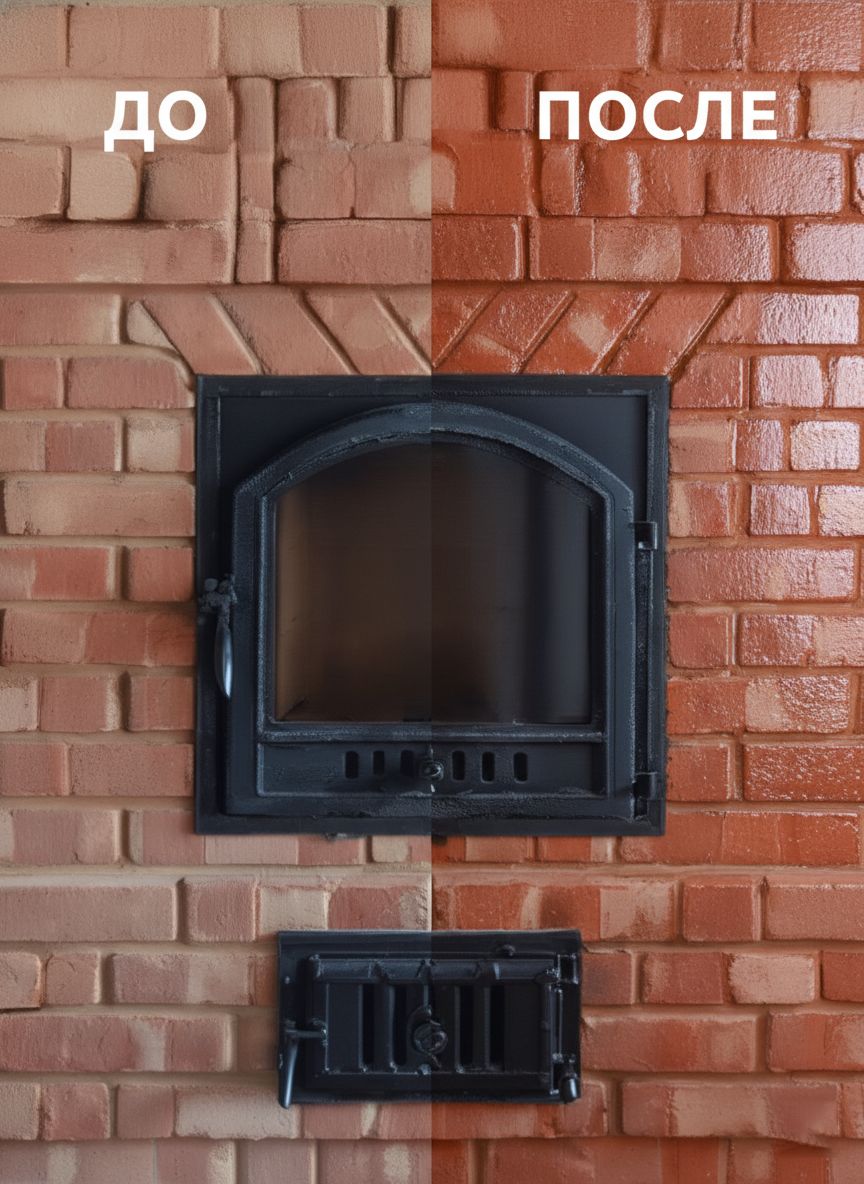

Лак образует бесцветную прозрачную пленку, которая не изменяет естественный цвет основания. Тон готового покрытия определяется цветом обрабатываемой поверхности — металла, кирпича или бетона. Прозрачность лака позволяет сохранить видимую текстуру материала.

Покрытие имеет полуглянцевую фактуру с умеренным отражением света. Такой финиш выглядит аккуратно и не создает излишнего блика. Степень блеска оптимальна для большинства применений — от печного оборудования до автомобильных деталей.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении полуглянцевый блеск усиливается, при дневном — становится более сдержанным. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Как подготовить металлическую поверхность перед нанесением лака?

Металл очищают от ржавчины, окалины и старых покрытий щеткой или шлифовальной шкуркой до степени St 3 по ISO 8501-1. Сварные швы и кромки подготавливают до P3 по ISO 8501-3. Затем поверхность обезжиривают уайт-спиритом или растворителем CERTA и выдерживают до полного испарения. Поверхность должна быть сухой и чистой.

Можно ли наносить лак на старое покрытие?

Допускается нанесение на ранее окрашенную поверхность при условии проверки совместимости. Нанесите лак на небольшой участок и оцените результат после высыхания. При отсутствии отслоений, пузырей и изменения цвета можно обрабатывать всю поверхность. Старое покрытие должно быть прочным и не отслаиваться.

Сколько сохнет лак?

Время высыхания «на отлип» при температуре +20 °C — около 15 минут. Полное высыхание наступает через 24 часа. Максимальную прочность покрытие набирает через 72 часа. При понижении температуры время сушки увеличивается. Эксплуатацию при высоких температурах начинают после полного отверждения.

Какой расход лака?

Теоретический расход составляет 210 г/м² при толщине покрытия 20 мкм. Рекомендованный расход — 150 г/м². Фактический расход зависит от пористости основания и метода нанесения. Аэрозольного баллона 520 мл хватает на 2–3 м² при нанесении в один слой.

Можно ли наносить лак при минусовой температуре?

Да, минимальная температура нанесения составляет -5 °C. При этом поверхность должна быть сухой и не иметь наледи. Относительная влажность воздуха не должна превышать 80 %. При более низких температурах лак загустевает и неравномерно распыляется.

Как хранить аэрозольный баллон?

Баллон хранят в вертикальном положении при температуре от -60 °C до +40 °C, вдали от источников тепла и открытого пламени. Срок годности — не менее 36 месяцев в закрытой таре. Не допускается нагревание баллона выше +50 °C.

Можно ли использовать лак на выхлопной системе автомобиля?

Да, лак выдерживает нагрев до +300 °C и подходит для защиты выхлопных систем. Перед нанесением поверхность тщательно очищают от масла, грязи и ржавчины. Для достижения надежной защиты наносят 2–3 тонких слоя с промежуточной сушкой. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.
