Атмосферостойкая грунт-эмаль ОС-12-03 серый (~RAL 7004) до 150°С, 25 кг CERTA

Атмосферостойкая грунт-эмаль ОС-12-03 от компании CERTA — это однокомпонентная органосиликатная композиция для антикоррозионной защиты металлических, бетонных и железобетонных конструкций. Материал формирует прочное матовое покрытие, устойчивое к атмосферным воздействиям и нагреву до +150 °C. Состав поставляется в ведре 25 кг и имеет серый цвет, близкий к RAL 7004.

Грунт-эмаль совмещает функции грунтовки и финишного покрытия, сокращая количество технологических операций и общее время окрасочных работ. Это особенно важно при защите крупных объектов, где каждый дополнительный слой увеличивает стоимость и сроки. Материал допускает нанесение при отрицательных температурах до -20 °C, что расширяет сезон проведения работ на открытом воздухе.

Назначение и область применения

Грунт-эмаль ОС-12-03 разработана для защиты строительных конструкций и оборудования, эксплуатируемых в условиях промышленной атмосферы коррозионных категорий С1-С3 по ISO 12944-2. Материал применяется для окраски:

• металлических конструкций: ферм, балок, колонн, эстакад, опор линий электропередач;
• трубопроводов и запорной арматуры, работающих при температуре до +150 °C;
• бетонных и железобетонных поверхностей: фасадов зданий, фундаментов, тоннелей, дымовых труб;
• емкостей, резервуаров и технологического оборудования, подверженных атмосферной коррозии;
• элементов городской инфраструктуры: остановочных павильонов, ограждений, мостовых сооружений.

Покрытие выдерживает перепады температур от -60 °C до +150 °C, что делает его пригодным для использования в любых климатических зонах России. Материал устойчив к воздействию пресной воды, ультрафиолетового излучения и промышленных газов.

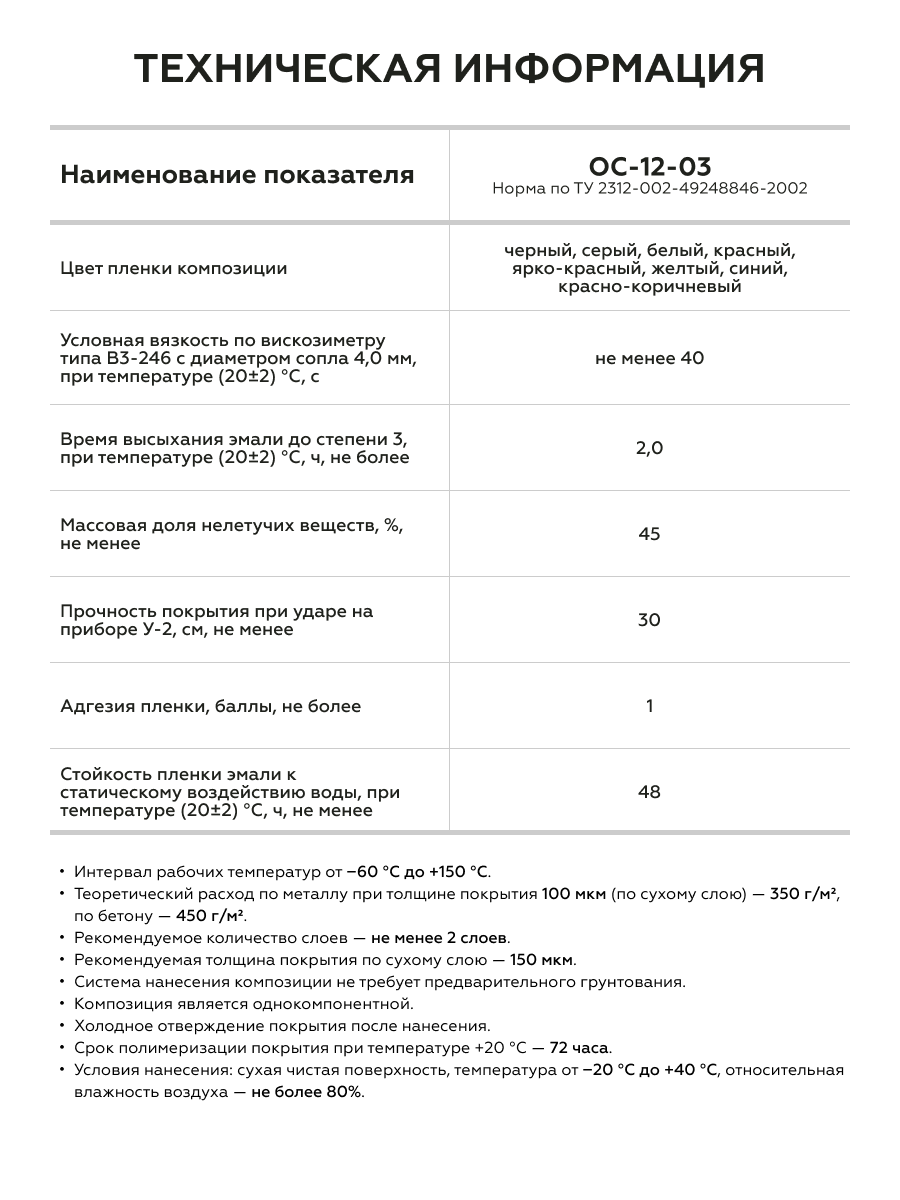

Состав и свойства

ОС-12-03 — однокомпонентная органосиликатная композиция на основе кремнийорганических связующих. После высыхания формирует трудногорючее покрытие, не поддерживающее горение. Массовая доля нелетучих веществ составляет не менее 55%, что обеспечивает высокую укрывистость при умеренном расходе.

Ключевые свойства материала:

• атмосферостойкость — покрытие сохраняет защитные свойства при длительном воздействии осадков и ультрафиолета;
• термостойкость — рабочий диапазон от -60 °C до +150 °C;
• адгезия к металлу и бетону — прочное сцепление с подготовленным основанием;
• эластичность — покрытие выдерживает температурные деформации конструкции без растрескивания;
• ремонтопригодность — поврежденные участки легко восстанавливаются локальным нанесением.

Теоретический расход при толщине покрытия 100 мкм — 350 г/м². В качестве растворителя используется фирменный разбавитель CERTA. Допускается применение толуола, о-ксилола, Р-646, Р-4, Р-5. Нельзя использовать уайт-спирит, сольвент и бензин — эти растворители нарушают процесс пленкообразования.

Условия эксплуатации

Сформированное покрытие сохраняет защитные свойства при температуре от -60 °C до +150 °C. При вводе объекта в эксплуатацию с рабочей температурой выше +100 °C требуется постепенный нагрев покрытия со скоростью 3,5 °C в минуту и выдержка при рабочей температуре не менее 3 часов. Это обеспечивает полное отверждение и набор прочностных характеристик.

Полное формирование свойств покрытия происходит через 72 часа при +20 °C. До этого момента покрытие не должно подвергаться механическим нагрузкам. Транспортирование окрашенных конструкций допускается не ранее чем через 72 часа после нанесения финишного слоя.

Подготовка основания

Металлическую поверхность очищают от ржавчины, окалины, старых отслаивающихся покрытий. Рекомендуемый метод — абразивоструйная обработка до степени Sa 2½ по ISO 8501-1:2007. Допускается механизированная очистка до St 3. Сварные швы, кромки и заусенцы обрабатывают до степени Р3 по ISO 8501-3. Бетонные поверхности очищают от цементного молочка, пыли, масляных пятен. Бетон должен быть выдержан не менее 28 суток, влажность — не более 4%.

Обезжиривание

Поверхность обезжиривают толуолом, о-ксилолом, ацетоном, растворителем CERTA, Р-646, Р-4 или Р-5. Нельзя использовать уайт-спирит, сольвент и бензин. Обезжиривание проводят не позднее чем за 6 часов до окрашивания при работах на открытом воздухе и за 24 часа — в помещении. При отрицательных температурах применяют толуол, о-ксилол, Р-4 или Р-5.

Приготовление материала

Перед применением композицию тщательно перемешивают механическим способом до однородности по всему объему. При образовании пены материал выдерживают в таре до ее исчезновения. При необходимости разбавляют толуолом, о-ксилолом или растворителем CERTA. Степень разбавления не должна превышать 10%. Растворитель добавляют постепенно, небольшими порциями до 0,5% от массы, при перемешивании. Для грунтовочного слоя степень разбавления можно увеличить до 15%.

Условия нанесения

Температура окружающего воздуха — от -20 °C до +40 °C. Относительная влажность — не более 80%. Запрещается окрашивание во время осадков и при скорости ветра более 10 м/с. Температура окрашиваемой поверхности должна быть на 3 °C выше точки росы. Температура композиции должна быть близка к температуре поверхности.

Способ нанесения

Композицию наносят в два слоя. При пневматическом распылении расстояние от сопла до поверхности — 200-300 мм, давление воздуха — 1,5-3,0 кгс/см². При безвоздушном распылении расстояние — 300-500 мм, давление — 80-150 бар, диаметр сопла — 0,33-0,43 мм. Кистью и валиком наносят состав на плоские поверхности и труднодоступные места. Толщина слоя при нанесении кистью — до 50 мкм. Сварные швы, торцевые кромки и болтовые соединения предварительно окрашивают «полосовым слоем» кистью.

Сушка и отверждение

Межслойная сушка при распылении: при -20 °C — не менее 120 минут, при 0 °C — 90 минут, при +20 °C — 60 минут. При нанесении кистью или валиком время межслойной сушки увеличивается в 2-3 раза. Полное формирование покрытия — 72 часа при +20 °C. При эксплуатации выше +100 °C требуется постепенный нагрев со скоростью 3,5 °C в минуту и выдержка при рабочей температуре не менее 3 часов.

Меры безопасности

Работы проводят при хорошей вентиляции. Используют средства индивидуальной защиты: респиратор, очки, перчатки. Запрещается нанесение в закрытых помещениях, ямах, колодцах. В зоне радиусом 25 м от места работ запрещены курение, огонь и сварочные работы. Материал относится к легковоспламеняющимся жидкостям. При попадании на кожу удаляют состав очищающим кремом, затем промывают водой с мылом. Оборудование промывают толуолом, о-ксилолом или растворителем CERTA.

Рекомендуемая толщина покрытия

Правильная толщина покрытия определяет срок службы защитной системы. Недостаточная толщина приводит к преждевременной коррозии, избыточная — к растрескиванию и отслоению. Для грунт-эмали ОС-12-03 рекомендуемая толщина зависит от условий эксплуатации.

Композицию наносят не менее чем в два слоя. Рекомендуемая толщина однослойного покрытия при безвоздушном распылении — 40-60 мкм. При контроле толщины из показаний толщиномера вычитают корректирующую величину: для тонкого профиля шероховатости (25-60 мкм) — 10 мкм, для среднего (60-100 мкм) — 25 мкм.

Цвет и фактура

Грунт-эмаль ОС-12-03 выпускается в сером цвете, ориентир — RAL 7004. Это нейтральный серый тон без выраженного холодного или теплого подтона. Цвет близок к «серому шиферу» и хорошо подходит для промышленных объектов, инженерных сооружений и строительных конструкций.

Фактура покрытия — преимущественно матовая. После высыхания поверхность равномерная, без глянцевого блеска. Матовая фактура скрывает незначительные дефекты основания и меньше бликует при солнечном освещении, что облегчает визуальный контроль качества покрытия.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении серый цвет сохраняет нейтральность, при дневном — проявляет легкий холодный подтон. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Срок годности в закрытой таре — не менее 3 лет (36 месяцев) при соблюдении условий хранения.

Как подготовить металлическую поверхность перед нанесением?

Металл очищают от ржавчины, окалины и старых покрытий абразивоструйным методом до степени Sa 2½ по ISO 8501-1:2007 или механизированным инструментом до St 3. Сварные швы и кромки обрабатывают до степени Р3 по ISO 8501-3. Затем поверхность обезжиривают толуолом, ацетоном или растворителем CERTA. Окрашивание проводят не позднее чем через 6 часов после очистки при работах на открытом воздухе.

Можно ли наносить на старое покрытие?

Допускается нанесение на старое покрытие при условии его хорошей адгезии к основанию. Отслаивающиеся участки удаляют, поверхность зачищают, обезжиривают. При наличии прокатной окалины на металле производитель не гарантирует прогнозируемый срок службы покрытия.

Сколько сохнет грунт-эмаль?

Межслойная сушка при +20 °C — 60 минут при распылении. Полное формирование покрытия — 72 часа при +20 °C. При отрицательных температурах время сушки увеличивается: при -20 °C межслойная выдержка — не менее 120 минут. При нанесении кистью или валиком время межслойной сушки увеличивается в 2-3 раза.

Какой расход материала?

Теоретический расход при толщине покрытия 100 мкм — 350 г/м². Фактический расход зависит от способа нанесения, шероховатости поверхности и квалификации рабочих. На пористых основаниях расход может увеличиться на 20%. Для двухслойного покрытия расход удваивается.

Можно ли наносить при минусовой температуре?

Да, нанесение допускается при температуре от -20 °C до +40 °C. Относительная влажность — не более 80%. Запрещается окрашивание во время осадков и при скорости ветра более 10 м/с. При отрицательных температурах может потребоваться нанесение дополнительных слоев для достижения требуемой толщины.

Как хранить материал?

Храните в плотно закрытой таре в сухом помещении, защищенном от прямых солнечных лучей, при температуре от -30 °C до +35 °C. Срок годности — не менее 3 лет со дня изготовления. Не допускайте попадания влаги внутрь тары.

Нужно ли грунтовать поверхность?

Нет, ОС-12-03 наносится без предварительного грунтования. При необходимости улучшения адгезии к бетону допускается разбавление состава до 15% растворителем для создания пропиточного слоя.

Каким растворителем можно разбавлять?

Используйте толуол, о-ксилол или растворитель CERTA. Степень разбавления — не более 10%. Запрещается применять уайт-спирит, сольвент и бензин — они нарушают процесс пленкообразования.
