Атмосферостойкая грунт-эмаль ОС-12-03 серый (~RAL 9003) до 150°С 25 кг

Атмосферостойкая грунт-эмаль ОС-12-03 — это органосиликатная композиция для антикоррозионной защиты металлических, бетонных и железобетонных конструкций. Материал формирует покрытие, устойчивое к атмосферным воздействиям и нагреву до +150 °C, что делает его пригодным для оборудования, работающего в условиях умеренного термического нагрева.

Грунт-эмаль поставляется в ведре 25 кг, имеет серый цвет, близкий к RAL 9003, и матовую фактуру. Композиция наносится без предварительного грунтования, что сокращает время и стоимость окрасочных работ. Допускается окрашивание при отрицательных температурах до -20 °C.

Назначение и область применения

Грунт-эмаль ОС-12-03 разработана для окраски объектов промышленного и гражданского назначения, эксплуатируемых в атмосферных условиях коррозионных категорий С1-С3 по ISO 12944-2. Материал применяется для защиты несущих металлоконструкций, трубопроводов, емкостей, опор линий электропередач и контактной сети, элементов технологического оборудования.

Композиция подходит для окраски бетонных и железобетонных поверхностей: фасадов зданий, фундаментов, тоннелей, дымовых труб. Благодаря термостойкости до +150 °C, покрытие сохраняет защитные свойства на корпусах печей, теплообменников, выхлопных системах и элементах котельного оборудования.

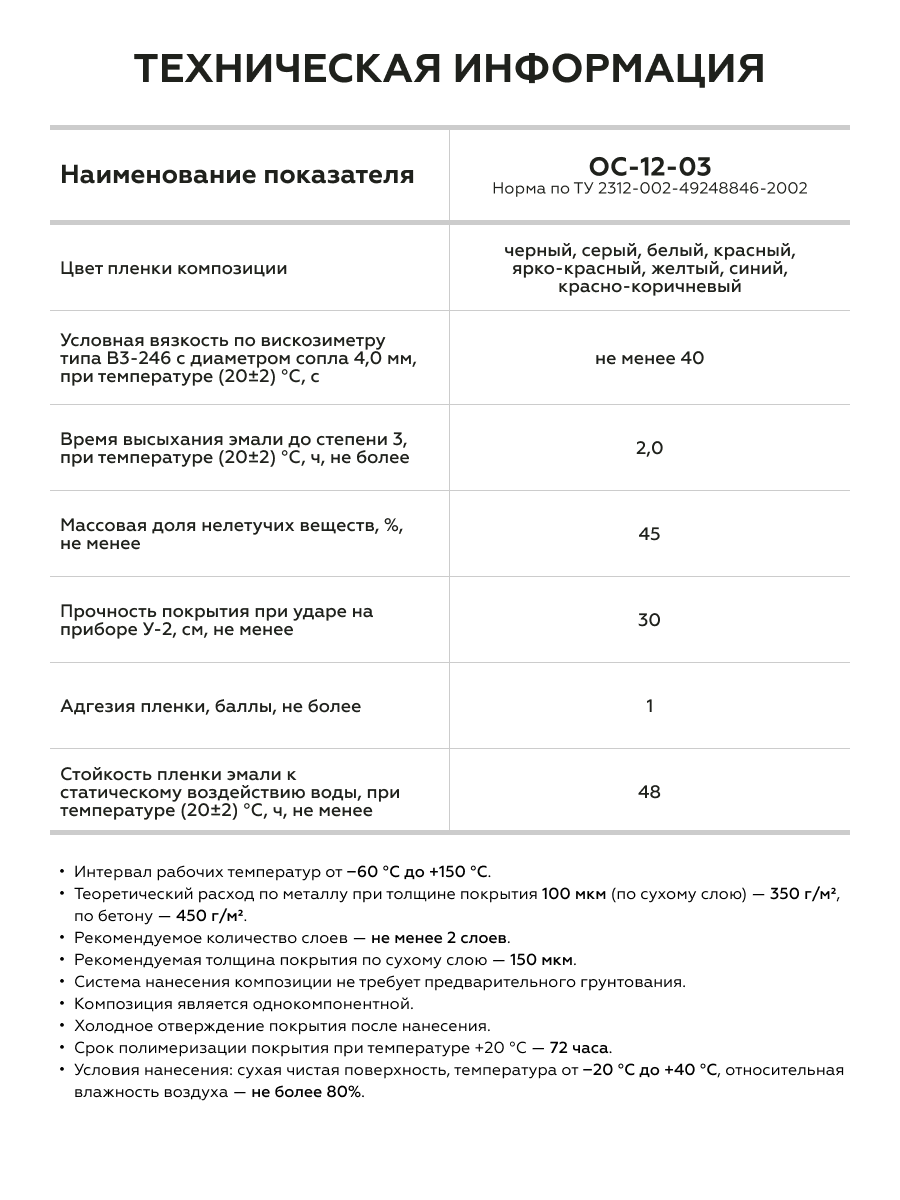

Состав и свойства

Композиция ОС-12-03 представляет собой суспензию пигментов и наполнителей в растворе кремнийорганического связующего. В качестве растворителя используется толуол или о-ксилол, что обеспечивает возможность нанесения материала при отрицательных температурах.

Покрытие отличается высокой адгезией к стали и бетону, атмосферостойкостью, водостойкостью и паропроницаемостью. После полного отверждения пленка не выделяет вредных веществ и относится к трудногорючим материалам. Массовая доля нелетучих веществ составляет не менее 55%, что обеспечивает расход около 350 г/м² при толщине сухого слоя 100 мкм.

Условия эксплуатации

Сформированное покрытие рассчитано на эксплуатацию в интервале температур от -60 °C до +150 °C. Материал устойчив к воздействию ультрафиолетового излучения, атмосферных осадков и перепадов температур.

Полный набор защитных свойств происходит в течение 72 часов при температуре +20 °C. При вводе оборудования в эксплуатацию с рабочей температурой выше +100 °C требуется провести постепенный нагрев покрытия со скоростью 3,5 °C в минуту и выдержать его при рабочей температуре не менее 3 часов. Срок службы покрытия при соблюдении технологии нанесения составляет не менее 10-15 лет.

Подготовка основания

Металлическую поверхность очищают от ржавчины, окалины, механических загрязнений и следов старой краски. Рекомендуемая степень очистки — Sa 2 ½ по ISO 8501-1:2007 абразивоструйным методом или St 3 механизированным инструментом. Сварные швы, кромки и торцы подготавливают до степени «Р3» по ISO 8501-3.

Бетонные поверхности должны быть сухими, без пыли, грязи, масляных пятен и непрочно держащихся частиц. Свежий бетон выдерживают не менее 28 суток. Влажность основания не должна превышать 4%.

Обезжиривание

Поверхность обезжиривают толуолом, о-ксилолом или растворителем для красок CERTA. Допускается применение Р-646, Р-4, Р-5. Запрещается использовать уайт-спирит, сольвент и бензин.

Обезжиривание проводят непосредственно перед окрашиванием, но не позднее чем через 6 часов после механической обработки при работах на открытом воздухе и 24 часов при работах в помещении. При отрицательных температурах применяют толуол, о-ксилол, Р-4 или Р-5.

Приготовление материала

Перед применением композицию тщательно перемешивают механическим способом или вручную до однородности по всему объему. При образовании пены материал выдерживают в таре до ее исчезновения.

Для разбавления используют толуол, о-ксилол или растворитель CERTA в количестве не более 10% от массы. Разбавитель добавляют постепенно, небольшими порциями до 0,5%, при постоянном перемешивании. При использовании материала в качестве грунтовки степень разбавления может быть увеличена до 15%.

Условия нанесения

Температура окружающей среды при нанесении — от -20 °C до +40 °C. Относительная влажность воздуха — не более 80%. Запрещается окрашивание во время осадков и при скорости ветра более 10 м/с.

Температура окрашиваемой поверхности должна быть на 3 °C выше точки росы. Температура композиции должна быть близка к температуре окрашиваемой поверхности.

Способ нанесения

Композицию наносят пневматическим или безвоздушным распылением, кистью или валиком. При пневматическом распылении расстояние до поверхности — 200-300 мм, давление воздуха — 1,5-3,0 кгс/см².

При безвоздушном распылении расстояние — 300-500 мм, рабочее давление — 80-150 бар, диаметр сопла — 0,33-0,43 мм. Кисть и валик применяют из натуральных волокон и велюра. Труднодоступные места — сварные швы, кромки, болтовые соединения — предварительно окрашивают кистью «полосовым слоем». Материал наносят не менее чем в два слоя.

Сушка и отверждение

Межслойная сушка при распылении составляет не менее 60 минут при +20 °C, 90 минут при 0 °C и 120 минут при -20 °C. При нанесении кистью или валиком время выдержки увеличивают в 2-3 раза.

Полный набор свойств происходит за 72 часа при +20 °C. При эксплуатации покрытия при температуре выше +100 °C требуется постепенный нагрев со скоростью 3,5 °C в минуту и выдержка при рабочей температуре не менее 3 часов.

Меры безопасности

Работы проводят при обеспечении вентиляции рабочей зоны. Используют средства индивидуальной защиты: респиратор, защитные очки, перчатки. Запрещается нанесение в закрытых помещениях, ямах и колодцах.

В радиусе 25 м от места работ запрещены курение, огонь и сварочные работы. При попадании материала на кожу его удаляют очищающим кремом, затем промывают водой с мылом. Для тушения используют песок, кошму, углекислотные или пенные огнетушители.

Рекомендуемая толщина покрытия

Правильная толщина покрытия определяет срок службы защитной системы. Недостаточная толщина приводит к преждевременному появлению коррозии, избыточная — к растрескиванию и отслоению пленки при термоциклировании. Для грунт-эмали ОС-12-03 рекомендована толщина 100-200 мкм по сухому слою без учета шероховатости поверхности.

При нанесении на пористые основания, такие как бетон или кирпич, расход материала увеличивается в среднем на 20% за счет впитывания. Контроль толщины производят толщиномером после полного высыхания покрытия. Из показаний прибора вычитают корректирующую величину, зависящую от профиля шероховатости: 10 мкм для тонкого профиля, 25 мкм для среднего.

Цвет и фактура

Грунт-эмаль ОС-12-03 имеет серый цвет, близкий к RAL 9003. Оттенок может незначительно отличаться от эталонного значения, поэтому при необходимости точного совпадения с соседними серыми тонами рекомендуется сверять образцы. Покрытие формирует преимущественно матовую однородную поверхность без шагрени и подтеков при соблюдении технологии нанесения.

Серый цвет относится к нейтральным тонам, что делает его универсальным для окраски промышленных объектов, строительных конструкций и технологического оборудования. Матовая фактура снижает блики при естественном и искусственном освещении, что удобно при визуальном контроле состояния покрытия.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении серый цвет может проявлять легкий холодный подтон, при дневном — сохраняет нейтральность. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Можно ли наносить ОС-12-03 на ржавчину?

Нет. Поверхность перед окрашиванием должна быть очищена от ржавчины до степени Sa 2 ½ по ISO 8501-1:2007 абразивоструйным методом или St 3 механизированным инструментом. Наличие прокатной окалины или ржавчины снижает адгезию покрытия и сокращает срок его службы.

Можно ли наносить грунт-эмаль при отрицательной температуре?

Да. Нанесение допускается при температуре окружающей среды от -20 °C до +40 °C. При отрицательных температурах для достижения требуемой толщины покрытия может потребоваться нанесение дополнительных слоев. Поверхность должна быть сухой, без снега и наледи.

Сколько сохнет покрытие?

Межслойная сушка при распылении составляет 60 минут при +20 °C. Полный набор защитных свойств происходит за 72 часа при +20 °C. При более низких температурах время сушки увеличивается. При нанесении кистью или валиком межслойная выдержка увеличивается в 2-3 раза.

Какой расход материала?

Теоретический расход неразбавленной композиции при толщине сухого слоя 100 мкм составляет 350 г/м². При нанесении на пористые основания, такие как бетон или кирпич, расход увеличивается в среднем на 20%. Фактический расход зависит от способа нанесения, шероховатости поверхности и квалификации рабочих.

Нужна ли грунтовка перед нанесением ОС-12-03?

Нет. Композиция допускает нанесение без предварительного грунтования. При необходимости улучшения адгезии к бетону или выравнивания впитывающей способности основания первый слой разбавляют растворителем до 15%. Для металлических поверхностей при температуре эксплуатации до +150 °C допускается применение грунтовки CERTACOR 01.

Как хранить материал?

Грунт-эмаль хранят в плотно закрытой таре в сухом помещении, защищенном от прямых солнечных лучей и влаги, при температуре от -30 °C до +35 °C. Гарантийный срок годности — не менее 3 лет со дня изготовления. Транспортировку осуществляют по ГОСТ 9980.5.

Каким растворителем можно разбавлять композицию?

Для разбавления используют толуол, о-ксилол или растворитель для красок CERTA. Степень разбавления не должна превышать 10% от массы композиции. Запрещается применять уайт-спирит, сольвент и бензин, так как они ухудшают свойства покрытия.
