Краска молотковая 3в1 CERTA графит 10 кг

Краска молотковая 3в1 CERTA графит — универсальный состав для защитно-декоративной отделки металлических изделий. Материал совмещает функции грунта, преобразователя ржавчины и финишной эмали. Это позволяет наносить его на основания с плотно сцепленной коррозией толщиной до 50 мкм без трудоемкой зачистки до голого металла. Покрытие формирует прочный полуглянцевый слой с характерным молотковым эффектом, который маскирует мелкие дефекты поверхности.

Продукт поставляется в ведре массой 10 кг. Базовый цвет — графит, глубокий темно-серый тон с холодным подтоном. Состав готов к применению после тщательного перемешивания. Для оптимизации вязкости допускается разбавление сольвентом нефтяным в количестве не более 10% по массе. Материал предназначен для использования в промышленных и бытовых условиях.

Назначение и область применения

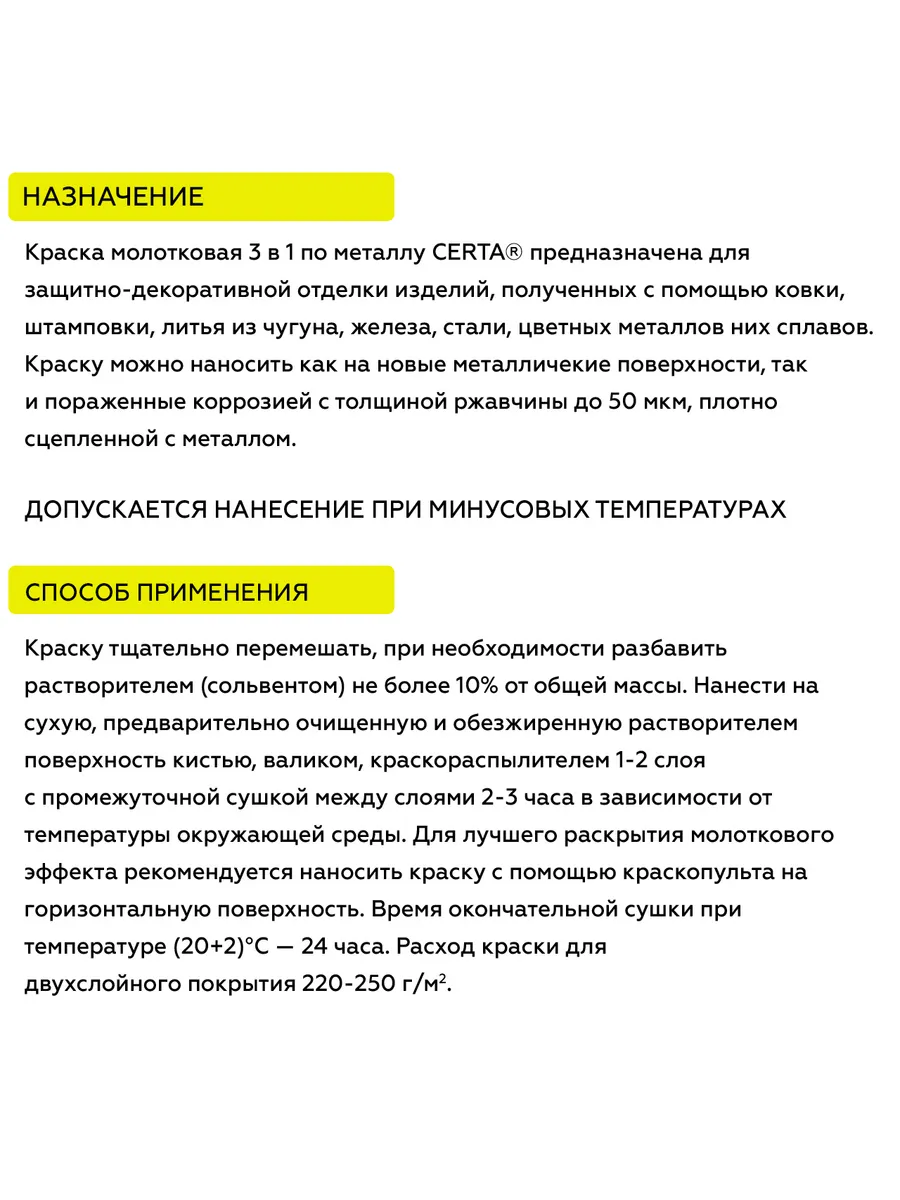

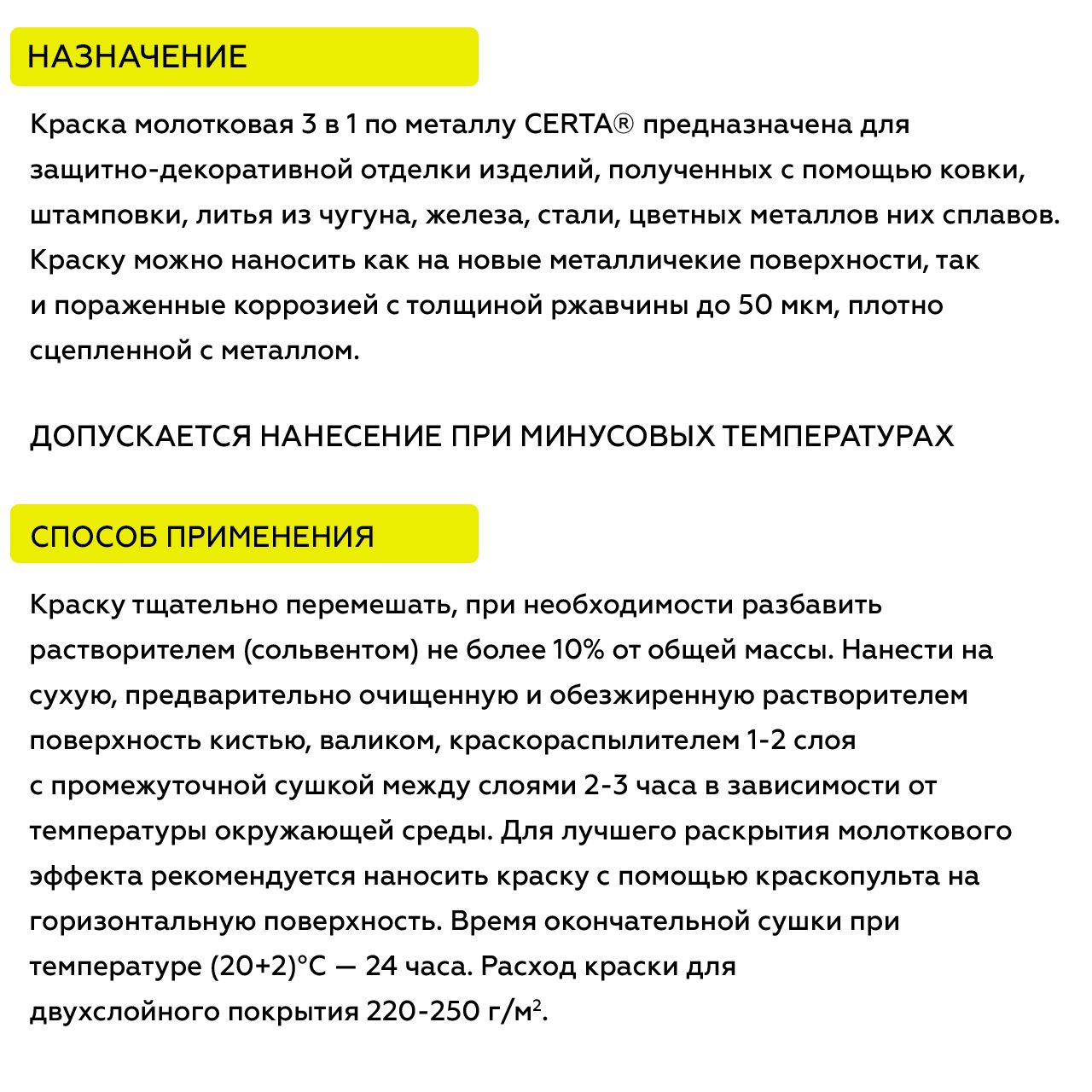

Эмаль предназначена для защитно-декоративной отделки изделий из черных и цветных металлов: стали, чугуна, железа и их сплавов. Технологическая инструкция допускает нанесение на поверхности, полученные ковкой, штамповкой или литьем. Формула 3в1 эффективно работает на новых основаниях и на поверхностях, пораженных коррозией, при условии, что ржавчина плотно сцеплена с металлом и не отслаивается.

Типичные объекты применения:

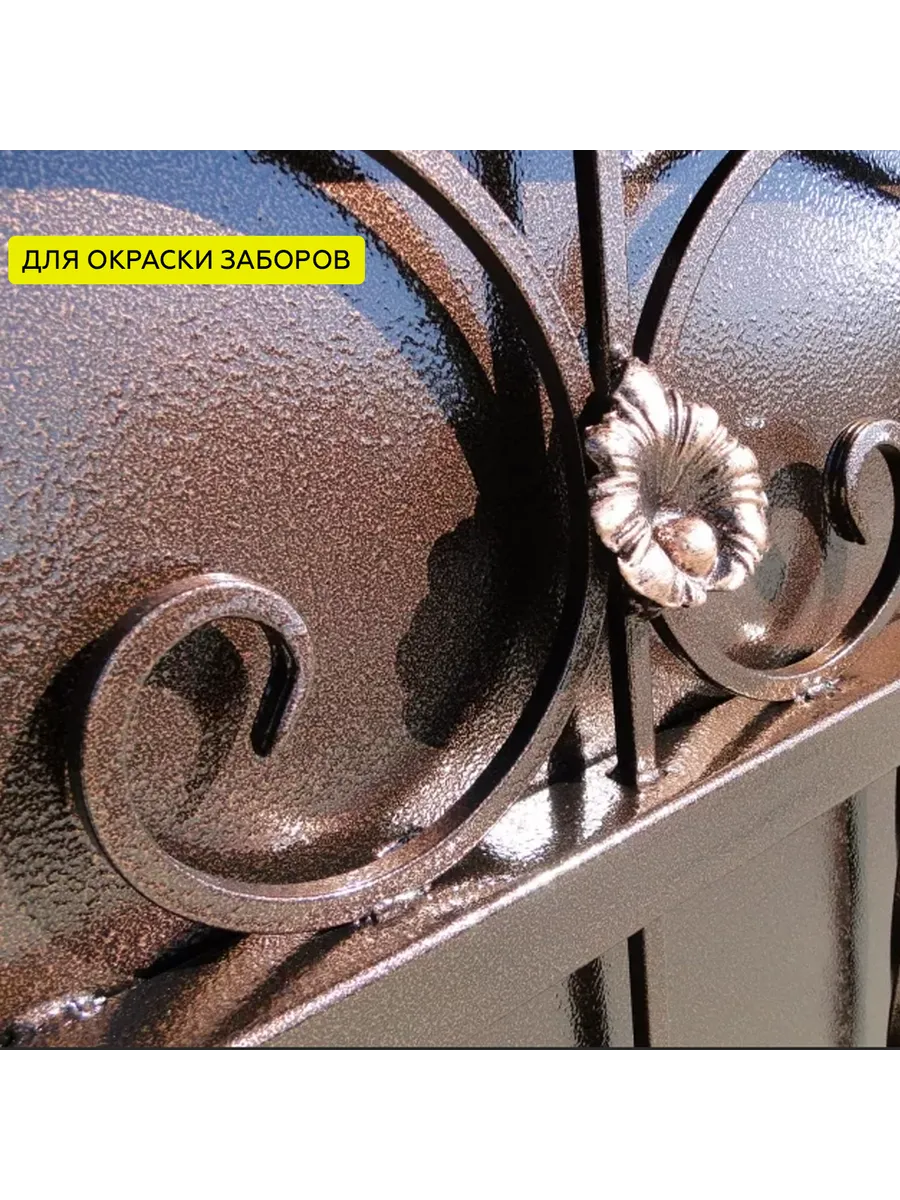

• металлические ворота, калитки и заборы;
• садовая мебель и элементы ограждений;

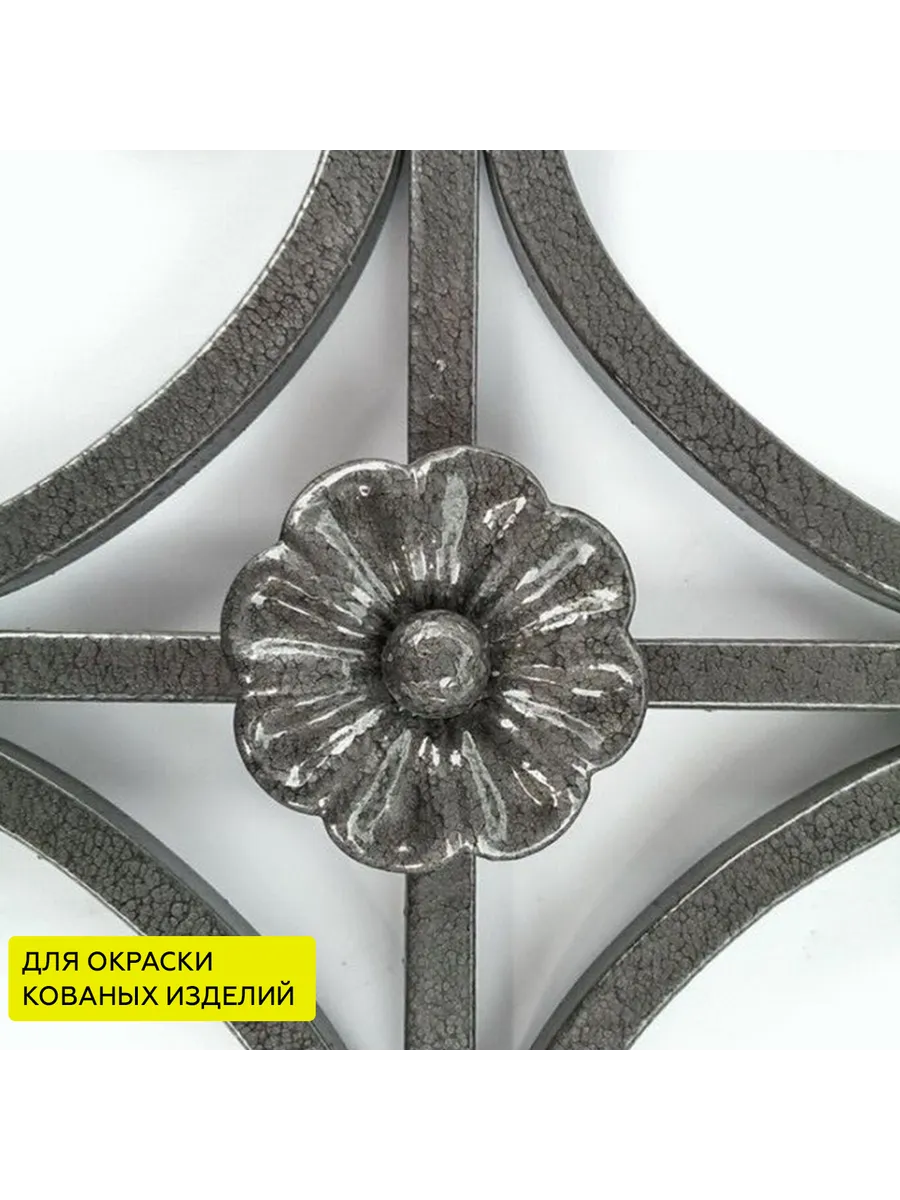

• кованые решетки и декоративные элементы;
• корпуса станков и промышленное оборудование;
• инструментальные ящики, стеллажи и металлическая мебель.

Покрытие устойчиво к атмосферным воздействиям умеренного климата. Для длительной эксплуатации в агрессивной промышленной атмосфере рекомендуется использовать специализированные антикоррозионные системы на основе цинконаполненных грунтовок.

Состав и свойства

Краска изготовлена на основе алкидных и меламиноалкидных смол, модифицированных специальными добавками. Эти присадки обеспечивают формирование рисунка «молоткового» типа. В состав входят пигменты, наполнители и функциональные компоненты, отвечающие за адгезию к металлу и антикоррозионную защиту. Растворитель — сольвент нефтяной (нефрас А-130/150).

Ключевое свойство — способность наноситься на ржавчину. Ингибиторы коррозии проникают в рыхлые слои оксидов, связывают их и останавливают дальнейшее распространение ржавчины под пленкой. Это делает краску незаменимой при ремонте старых конструкций, где полная абразивоструйная очистка невозможна или экономически нецелесообразна. Теоретический расход составляет 400-600 г/м² в один слой. Покрытие обладает хорошей укрывистостью и скрывает мелкие царапины и неровности.

Условия эксплуатации

Сформированное покрытие устойчиво к атмосферным воздействиям, перепадам температур и умеренным механическим нагрузкам. Допускается эксплуатация окрашенных изделий внутри отапливаемых и неотапливаемых помещений, а также на открытом воздухе. Материал не предназначен для постоянного контакта с агрессивными химическими средами, растворителями и минеральными маслами.

Рекомендуемая толщина сухого слоя — 70-100 мкм. Минимальная толщина для проявления молоткового эффекта — 70 мкм. При соблюдении технологии подготовки и нанесения срок службы покрытия в условиях умеренного климата составляет не менее 5-7 лет. Полный набор свойств происходит через 72 часа при +20 °С.

Подготовка основания

Поверхность металла должна быть сухой и чистой. Удалите заусенцы, острые кромки радиусом менее 2 мм, сварочные брызги, подрезы от сварки и остатки флюса. Рыхлую и отслаивающуюся ржавчину удалите механическим способом: металлической щеткой, шлифовальной машинкой или абразивоструйным аппаратом. Плотно сцепленную ржавчину толщиной до 50 мкм можно оставить. При обнаружении водорастворимых солей по ISO 8502-6 в количестве более 100 мг/м² произведите обмыв поверхности пресной водой под высоким давлением.

Обезжиривание

Обезжирьте поверхность перед окрашиванием. Используйте о-ксилол, сольвент нефтяной (нефрас А-130/150) или растворитель для красок CERTA. Запрещается применять уайт-спирит и бензин — они оставляют маслянистую пленку, ухудшающую адгезию. Наносите обезжириватель на чистую ветошь и протирайте поверхность до полного удаления следов масла и грязи. После обезжиривания не касайтесь основания руками.

Приготовление материала

Перед применением тщательно перемешайте эмаль по всему объему тары до однородного состояния. При необходимости профильтруйте материал через сетку или капроновый чулок. Температура эмали должна быть близка к температуре окрашиваемой поверхности. Для разбавления используйте только сольвент нефтяной. Добавляйте растворитель постепенно, небольшими порциями, при постоянном перемешивании. Степень разбавления не должна превышать 10% по массе. Разбавляйте только то количество материала, которое планируете израсходовать в течение рабочей смены.

Условия нанесения

Наносите эмаль при относительной влажности воздуха не более 80% и температуре от -5 °С до +30 °С. Температура окрашиваемой поверхности должна быть на 3 °С выше точки росы. Запрещается окрашивание во время атмосферных осадков, по влажной поверхности, льду и снегу. При нанесении методами распыления скорость ветра не должна превышать 10 м/с. При отрицательных температурах наносите материал тонкими слоями.

Способ нанесения

Рекомендуемые инструменты: кисти из натуральных волокон, валики без ворса, краскопульт. При распылении расстояние от сопла до поверхности — 200-300 мм, давление воздуха — 1,5-2,5 кгс/см², диаметр сопла — 1,5-2,5 мм. Окрашивание кистью проводите однонаправленными движениями без втирания. На труднодоступные места и сварные швы перед основным окрашиванием нанесите «полосовой слой» кистью. Толщина покрытия на сварных швах может быть увеличена на 30 мкм. Наносите эмаль в 1-2 слоя. Минимальная толщина покрытия для проявления молоткового эффекта — 70 мкм.

Сушка и отверждение

Время межслойной сушки при +20 °С — не менее 60 минут. При понижении температуры время сушки увеличивается: при +5 °С — 4 часа, при 0 °С — 8 часов. Рекомендуемое минимальное время сушки покрытия перед эксплуатацией при +20 °С — 24 часа. Полный набор оптимальных свойств происходит через 72 часа при +20 °С. В течение этого времени избегайте механических нагрузок на покрытие и контакта с водой.

Меры безопасности

Работайте в хорошо проветриваемом помещении или на открытом воздухе. Используйте средства индивидуальной защиты: резиновые перчатки, защитные очки, респиратор. Категорически запрещается нанесение в закрытых помещениях, ямах и колодцах. Материал легковоспламеняющийся. В зоне радиусом 25 м от места работ запрещено курить, разводить огонь и проводить сварочные работы. При загорании используйте песок, кошму, углекислотный или пенный огнетушитель. Храните материал в герметичной таре вдали от источников огня.

Рекомендуемая толщина покрытия

Правильная толщина слоя определяет декоративные и защитные свойства покрытия. Слишком тонкий слой не обеспечит надежной антикоррозионной защиты, а чрезмерно толстый может привести к образованию подтеков и неравномерному распределению молоткового эффекта. Для краски молотковой 3в1 CERTA рекомендуемая толщина сухого слоя составляет 70-100 мкм.

При нанесении в два слоя общая толщина покрытия не должна превышать 120 мкм. Контроль толщины производится толщиномером по сухому слою. Для достижения равномерной толщины наносите материал перекрестными движениями, избегая пропусков и наплывов.

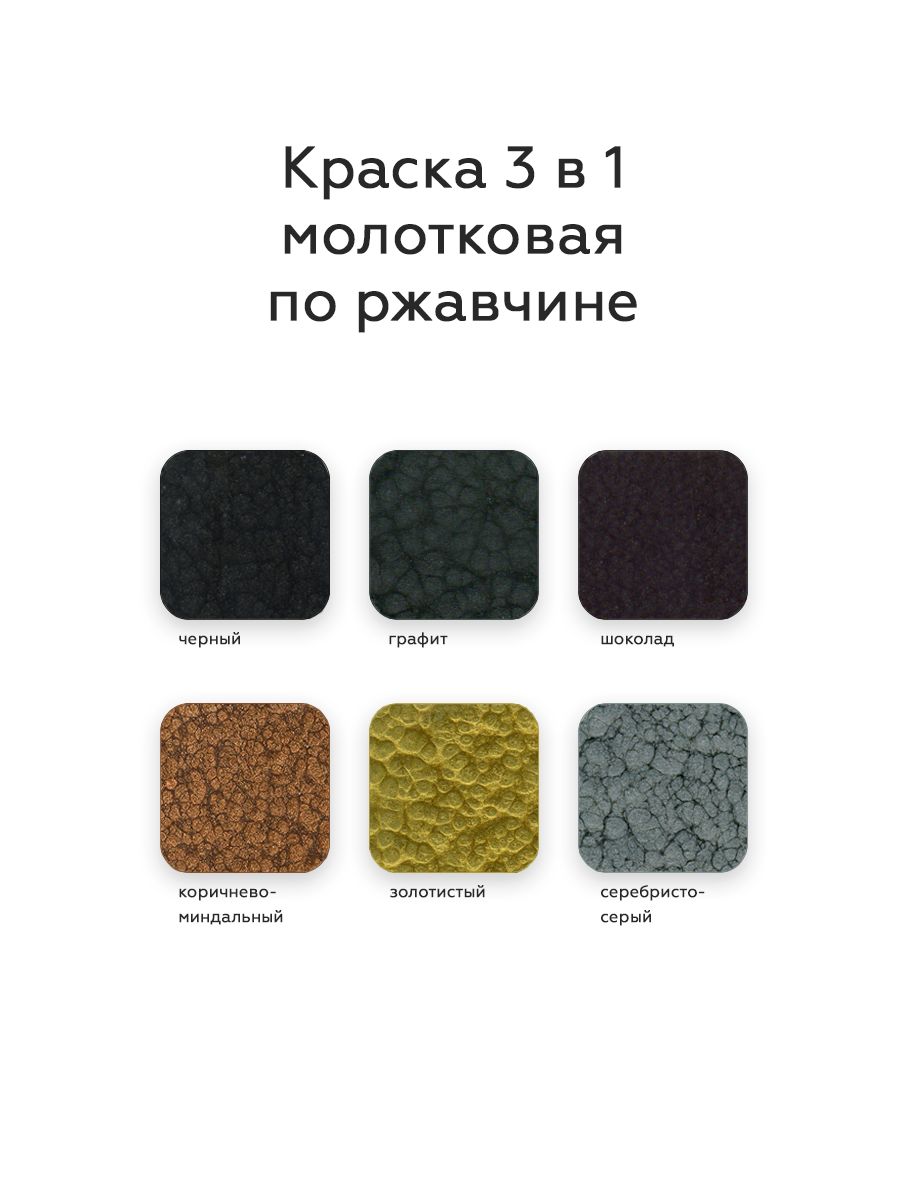

Цвет и фактура

Краска молотковая 3в1 CERTA имеет цвет графит — глубокий темно-серый тон с холодным подтоном. Это практичный и немаркий оттенок, который хорошо сочетается с различными архитектурными стилями.

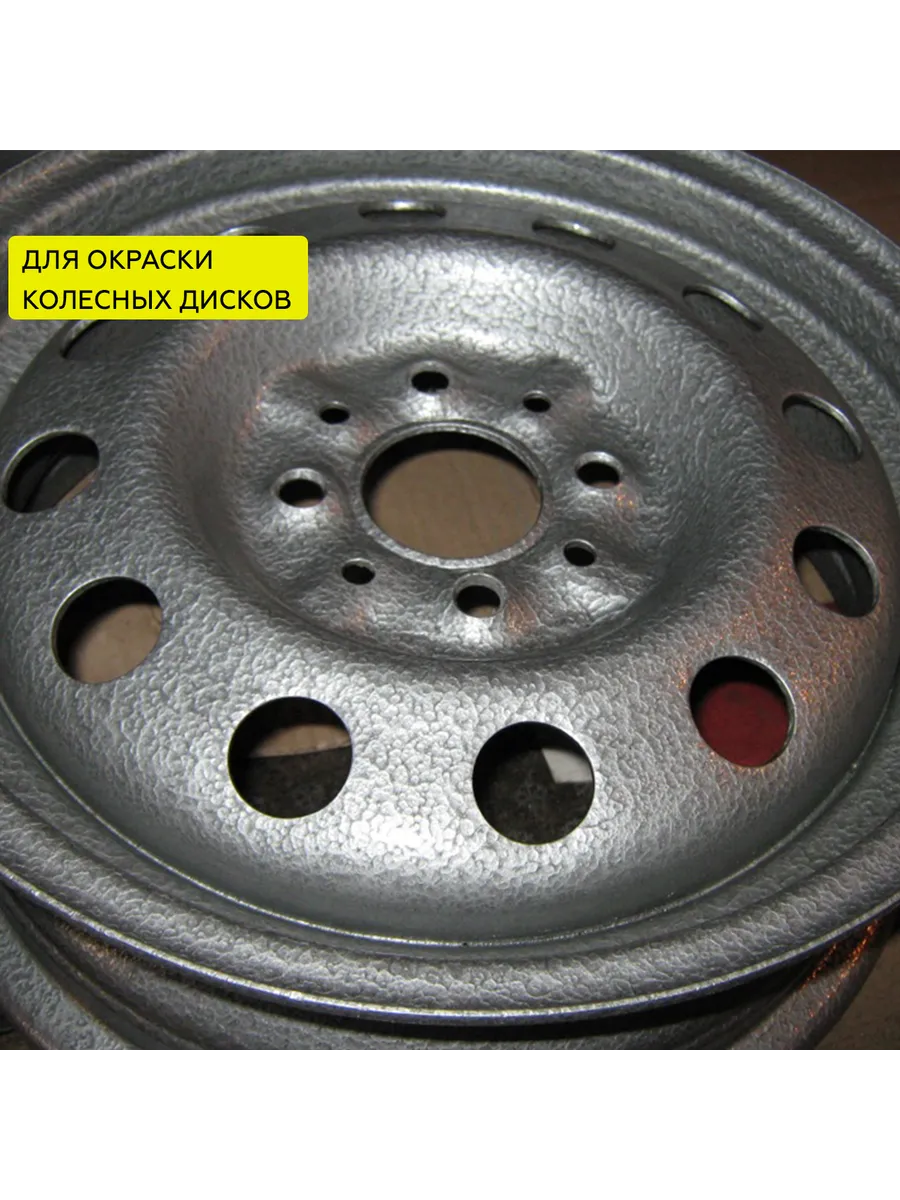

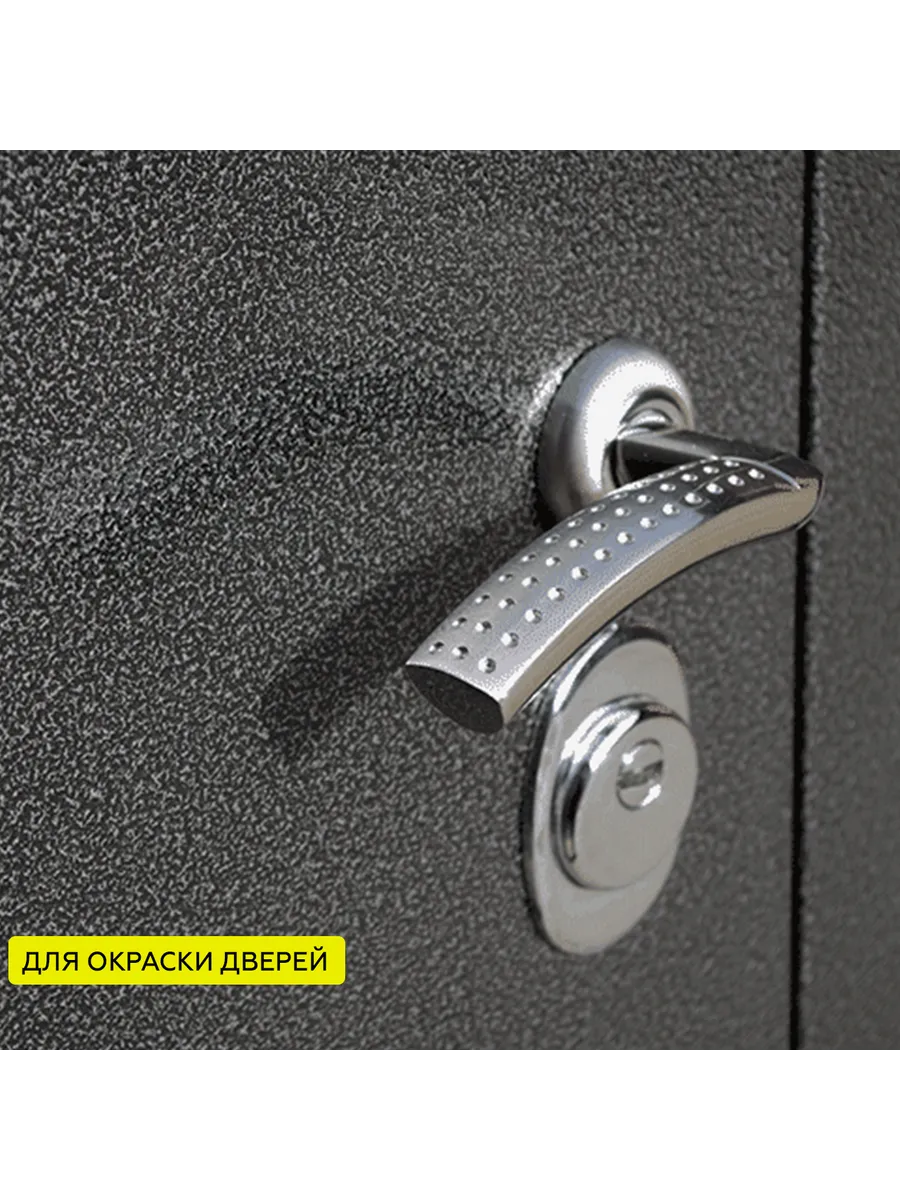

Фактура покрытия — полуглянцевая молотковая. Рисунок формируется за счет всплытия специальных добавок на поверхность пленки в процессе высыхания, создавая эффект «чеканки». Текстура маскирует мелкие дефекты основания: царапины, риски от шлифовки, незначительные вмятины.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении графитовый цвет сохраняет глубину, но может проявлять легкий серый подтон. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Интенсивность молоткового эффекта зависит от метода нанесения: наиболее выраженный рисунок получается при распылении, менее заметный — при работе кистью или валиком.

Можно ли наносить краску на ржавчину?

Да, краска молотковая 3в1 CERTA специально разработана для нанесения на поверхности с плотно сцепленной ржавчиной толщиной до 50 мкм. Рыхлую и отслаивающуюся коррозию необходимо удалить механическим способом до твердого основания. Степень очистки должна соответствовать Sa 2½ по ISO 8501-1. Сварные швы и кромки подготавливают до P3 по ISO 8501-3.

Какой расход краски на 1 м²?

Теоретический расход неразбавленной эмали составляет 400-600 г/м² в один слой. Фактический расход зависит от метода нанесения, шероховатости поверхности, температуры окружающей среды и квалификации исполнителя. При распылении потери материала выше, чем при работе кистью. Для двухслойного покрытия расход увеличивается пропорционально.

Сколько сохнет краска?

Время межслойной сушки при +20 °С — не менее 60 минут. Минимальное время до начала эксплуатации покрытия — 24 часа. Полный набор оптимальных свойств происходит через 72 часа при +20 °С. При понижении температуры до +5 °С время сушки увеличивается до 4 часов, при 0 °С — до 8 часов.

Чем разбавлять краску?

Для разбавления используйте только сольвент нефтяной (нефрас А-130/150). Степень разбавления не должна превышать 10% по массе. Добавляйте растворитель постепенно, небольшими порциями, при постоянном перемешивании. При использовании иного разбавителя необходима проверка на совместимость.

Можно ли наносить краску при отрицательной температуре?

Да, минимальная температура нанесения составляет -5 °С. При отрицательных температурах наносите материал тонкими слоями. Учитывайте, что время высыхания значительно увеличивается. Относительная влажность воздуха не должна превышать 80%. Температура окрашиваемой поверхности должна быть на 3 °С выше точки росы.

Чем обезжиривать поверхность перед окрашиванием?

Используйте о-ксилол, сольвент нефтяной или растворитель для красок CERTA. Запрещается применять уайт-спирит и бензин — они формируют на поверхности пленку, ухудшающую адгезию покрытия к металлу. После обезжиривания не касайтесь основания руками.

Как хранить краску?

Храните эмаль в герметично закрытой таре в сухом помещении, защищенном от прямых солнечных лучей и влаги, при температуре от 0 °С до +40 °С. Гарантийный срок хранения — 36 месяцев со дня изготовления. Не допускайте замораживания материала.
