Краска молотковая 3в1 CERTA черный 10 кг

Краска молотковая 3в1 CERTA черный — универсальный состав для защитно-декоративной отделки металла. Материал работает по принципу «три в одном»: преобразует ржавчину, грунтует и формирует финишное покрытие. Это исключает отдельные операции по грунтованию и промежуточной сушке, сокращая время работ.

Состав поставляется в ведре 10 кг и рассчитан на покрытие больших площадей. Краска создает полуглянцевое покрытие с характерным молотковым эффектом, который маскирует мелкие дефекты основания. Материал адаптирован для нанесения при температуре от −5 °C до +30 °C, что расширяет сезон окрасочных работ.

Назначение и область применения

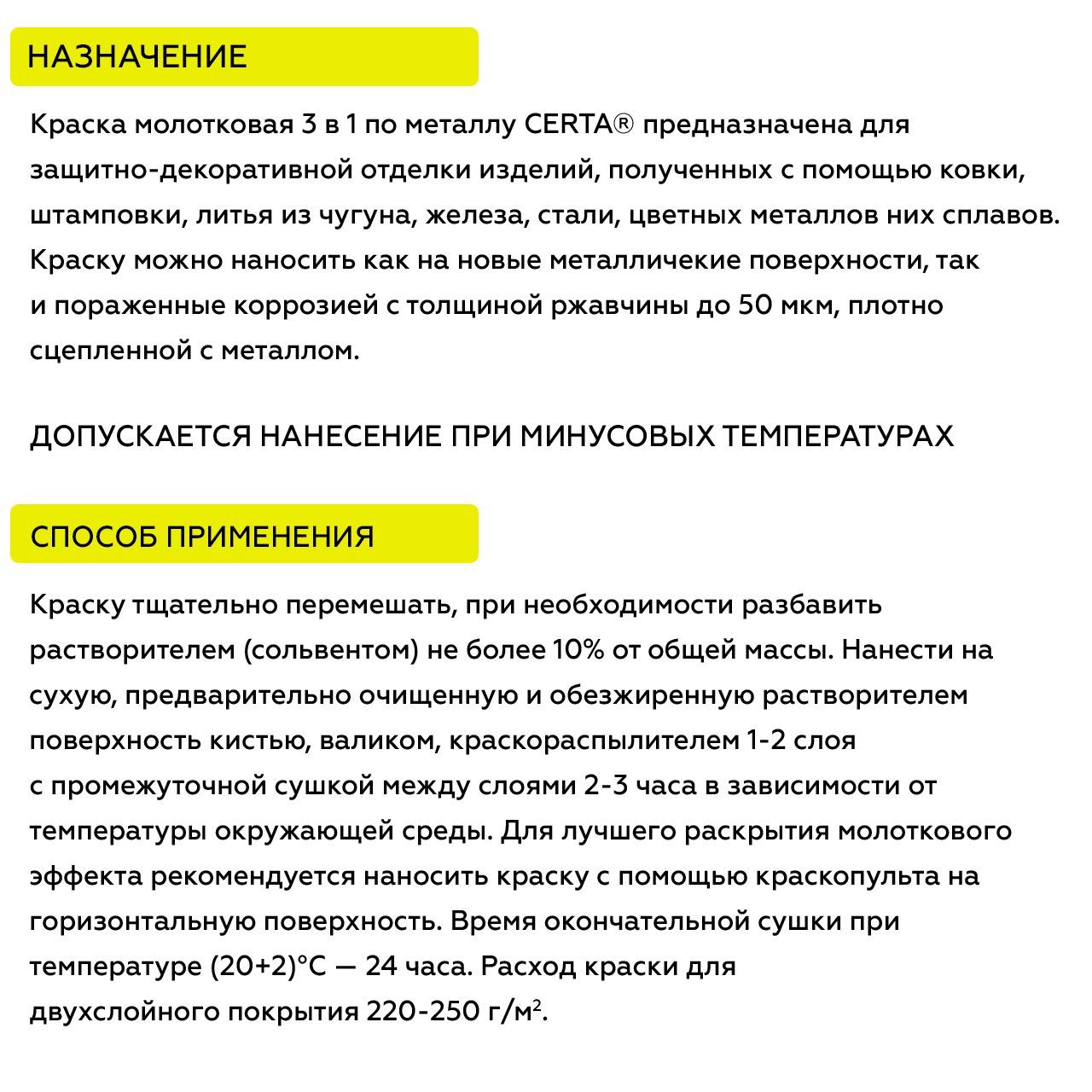

Краска предназначена для изделий из черных и цветных металлов: стали, чугуна, алюминия и сплавов. Оптимальные результаты достигаются на поверхностях, полученных ковкой, штамповкой или литьем. Типовые объекты — кованые ограждения, ворота, элементы архитектурного декора, садовая мебель, корпуса станков, металлические двери, гаражи, инструмент.

Состав наносится на поверхность с плотно сцепленной ржавчиной толщиной до 50 мкм. Это делает краску пригодной для ремонта конструкций, которые невозможно очистить абразивным способом. Если на поверхности есть прокатная окалина или рыхлая ржавчина, их удаляют до металла, иначе срок службы покрытия снижается.

Состав и свойства

Молотковый эффект формируется за счет алюминиевых пигментов и структурирующих модификаторов. Они создают рисунок, напоминающий чеканку по металлу, упрочняют верхний слой и повышают стойкость к царапинам и истиранию.

Пленкообразующая основа обеспечивает высокую адгезию к металлу, включая остаточную ржавчину. Антикоррозионные пигменты замедляют развитие коррозии под слоем покрытия. После отверждения краска образует атмосферостойкое покрытие, устойчивое к перепадам температур, влаге и умеренным химическим средам.

В качестве растворителя применяется сольвент нефтяной. Кисти и валики из синтетических материалов могут разрушаться под его действием, поэтому используют инструмент из натуральных волокон и валики без ворса. Теоретический расход при толщине 50 мкм — 200 г/м².

Условия эксплуатации

Покрытие рассчитано на атмосферные условия умеренного климата. Оно выдерживает перепады температур, ультрафиолет и осадки. Полное отверждение при +20 °C занимает 72 часа, после чего покрытие набирает максимальную твердость и химическую стойкость.

Транспортировать окрашенные изделия можно через 72 часа после нанесения финишного слоя. При отрицательных температурах время выдержки увеличивается в 2–3 раза. Кантование конструкций мягкими стропами допускается через 24 часа при положительных температурах.

Подготовка основания

Удалите рыхлую ржавчину, окалину и отслаивающиеся покрытия механическим способом: металлической щеткой, шлифовальной машиной или абразивоструйным аппаратом. Плотно сцепленную ржавчину толщиной до 50 мкм можно оставить. Подготовка до степени Sa 2½ по ISO 8501-1, кромки и швы — до P3 по ISO 8501-3. Поверхность должна быть сухой, без масляных пятен.

Обезжиривание

Обезжирьте поверхность растворителем для красок CERTA, о-ксилолом или сольвентом. Нанесите растворитель на чистую ветошь и протрите металл. Уайт-спирит и бензин запрещены — они оставляют пленку, ухудшающую сцепление краски с основанием.

Приготовление материала

Тщательно перемешайте краску в заводской таре до однородности по всему объему. Уделите внимание дну и углам тары, где скапливается плотный осадок. При необходимости разбавьте состав сольвентом нефтяным, добавляя его постепенно. Максимальная степень разбавления — 10 % по массе. Разбавляйте только тот объем, который планируете использовать в течение смены.

Условия нанесения

Работы проводите при температуре воздуха от −5 °C до +30 °C. Относительная влажность воздуха — не более 80 %. Не окрашивайте поверхность во время осадков и при скорости ветра более 10 м/с (для распыления). Температура окрашиваемой поверхности должна быть на 3 °C выше точки росы.

Способ нанесения

Краску наносят краскопультом, кистью или валиком. Наиболее выраженный молотковый эффект достигается при распылении. При работе краскопультом держите расстояние до поверхности 200–300 мм, добивайтесь ровной «мокрой» пленки без пропусков и подтеков.

При нанесении кистью используйте инструмент из натуральных волокон. Движения должны быть однонаправленными, без втирания. Валик выбирайте без ворса. На труднодоступные места, сварные швы и торцевые кромки перед основным окрашиванием нанесите «полосовой слой» кистью.

Для проявления молоткового эффекта минимальная толщина покрытия — около 70 мкм. При нанесении в два слоя выдерживайте межслойную сушку не менее 60 минут при +20 °C.

Сушка и отверждение

Время межслойной сушки зависит от температуры:

• при +20 °C — 2 часа;
• при +5 °C — 4 часа;
• при 0 °C — 8 часов.

Минимальное время сушки перед началом эксплуатации — 24 часа при +20 °C. Полный набор свойств происходит через 72 часа. При более низких температурах время сушки увеличивается.

Меры безопасности

Работайте в хорошо проветриваемом помещении или на открытом воздухе. Используйте средства индивидуальной защиты: резиновые перчатки, защитные очки, респиратор. Не проводите работы вблизи открытого огня — краска содержит легковоспламеняющиеся растворители. При попадании материала на кожу смойте его теплой водой с мылом. Оборудование промывайте сольвентом или растворителем для красок CERTA.

Рекомендуемая толщина покрытия

Толщина покрытия определяет внешний вид и защитные свойства. Слишком тонкий слой не обеспечит надежной антикоррозионной защиты, избыточный — приведет к подтекам и длительной сушке. Для молотковых красок толщина также влияет на выраженность декоративного эффекта.

Теоретический расход неразбавленной краски при толщине 50 мкм по сухому слою — 200 г/м². При увеличении толщины до 70–100 мкм фактический расход возрастает до 400–600 г/м² с учетом технологических потерь.

Контролируйте толщину влажного слоя гребенчатым толщиномером сразу после нанесения. Для пересчета мокрого слоя в сухой используйте ориентировочный коэффициент 2:1 (сухой слой примерно вдвое тоньше мокрого).

Цвет и фактура

Краска имеет черный цвет с полуглянцевым блеском. Поверхность после высыхания приобретает характерный молотковый рисунок, напоминающий фактуру кованого металла. Степень блеска — полуглянцевая: покрытие отражает свет умеренно, без излишнего зеркального блеска.

Молотковый эффект проявляется в виде неравномерных ячеек, размер которых зависит от условий нанесения. При повышении температуры ячейки становятся крупнее, при понижении — мельче. Наиболее выразительный рисунок получается при распылении краски.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении черный цвет сохраняет глубину, но может проявлять легкий серый подтон. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Молотковая фактура хорошо маскирует мелкие дефекты поверхности: царапины, следы зачистки, незначительную шагрень. Это свойство особенно ценно при окрашивании изделий со сложным рельефом и труднодоступными участками.

Можно ли наносить краску на ржавчину?

Да, краска 3в1 CERTA предназначена для нанесения на поверхность с плотно сцепленной ржавчиной толщиной до 50 мкм. Подготовка основания выполняется до степени Sa 2½ по ISO 8501-1. Рыхлую, отслаивающуюся ржавчину и окалину необходимо удалить механическим способом до металла.

Чем обезжиривать поверхность?

Используйте растворитель для красок CERTA, о-ксилол или сольвент нефтяной. Запрещается применять уайт-спирит и бензин — они оставляют на металле пленку, которая ухудшает адгезию краски. После обезжиривания температура поверхности должна быть на 3 °C выше точки росы.

Сколько сохнет краска?

Межслойная сушка при +20 °C — не менее 60 минут. Минимальное время до начала эксплуатации — 24 часа. Полный набор свойств происходит через 72 часа при +20 °C. При понижении температуры до 0 °C время межслойной сушки увеличивается до 8 часов.

Какой расход краски?

Теоретический расход при толщине 50 мкм — 200 г/м². Для получения выраженного молоткового эффекта требуется толщина около 70 мкм, фактический расход составит 400–600 г/м² с учетом потерь при нанесении. Ведра 10 кг хватает на покрытие до 50 м² при однослойном нанесении.

Можно ли наносить краску при минусовой температуре?

Да, минимальная температура нанесения — −5 °C. При отрицательных температурах краска густеет, поэтому может потребоваться разбавление сольвентом (не более 10 % по массе). Учитывайте, что время сушки при низких температурах увеличивается в 2–3 раза.

Какой инструмент подходит для нанесения?

Краску можно наносить краскопультом, кистью из натуральных волокон или валиком без ворса. Наиболее выраженный молотковый эффект достигается при распылении. Синтетические кисти и валики могут разрушаться под действием сольвента нефтяного.

Как хранить краску?

Храните в герметично закрытой таре в сухом помещении при температуре от 0 °C до +40 °C. Берегите от прямых солнечных лучей и влаги. Гарантийный срок хранения — 36 месяцев со дня изготовления.
