Краска молотковая 3в1 CERTA шоколад 10 кг

Краска молотковая 3в1 CERTA шоколад — полиорганосилоксановая композиция для защитно-декоративной отделки металлических изделий. Материал объединяет функции грунта, преобразователя ржавчины и финишной эмали. Это сокращает технологический цикл окрашивания до одной операции. Покрытие формирует характерный рисунок «чекан», напоминающий поверхность, обработанную молотком, и скрывает мелкие дефекты основания.

Состав разработан для работы по металлу толщиной не менее 1 мм, включая поверхности с плотно сцепленной ржавчиной до 50 мкм. Краска подходит для кованых изделий, штампованных деталей, чугунного литья, стальных и алюминиевых конструкций. Базовый цвет — шоколад, финиш — полуглянцевый. Тара — ведро 10 кг.

Назначение и область применения

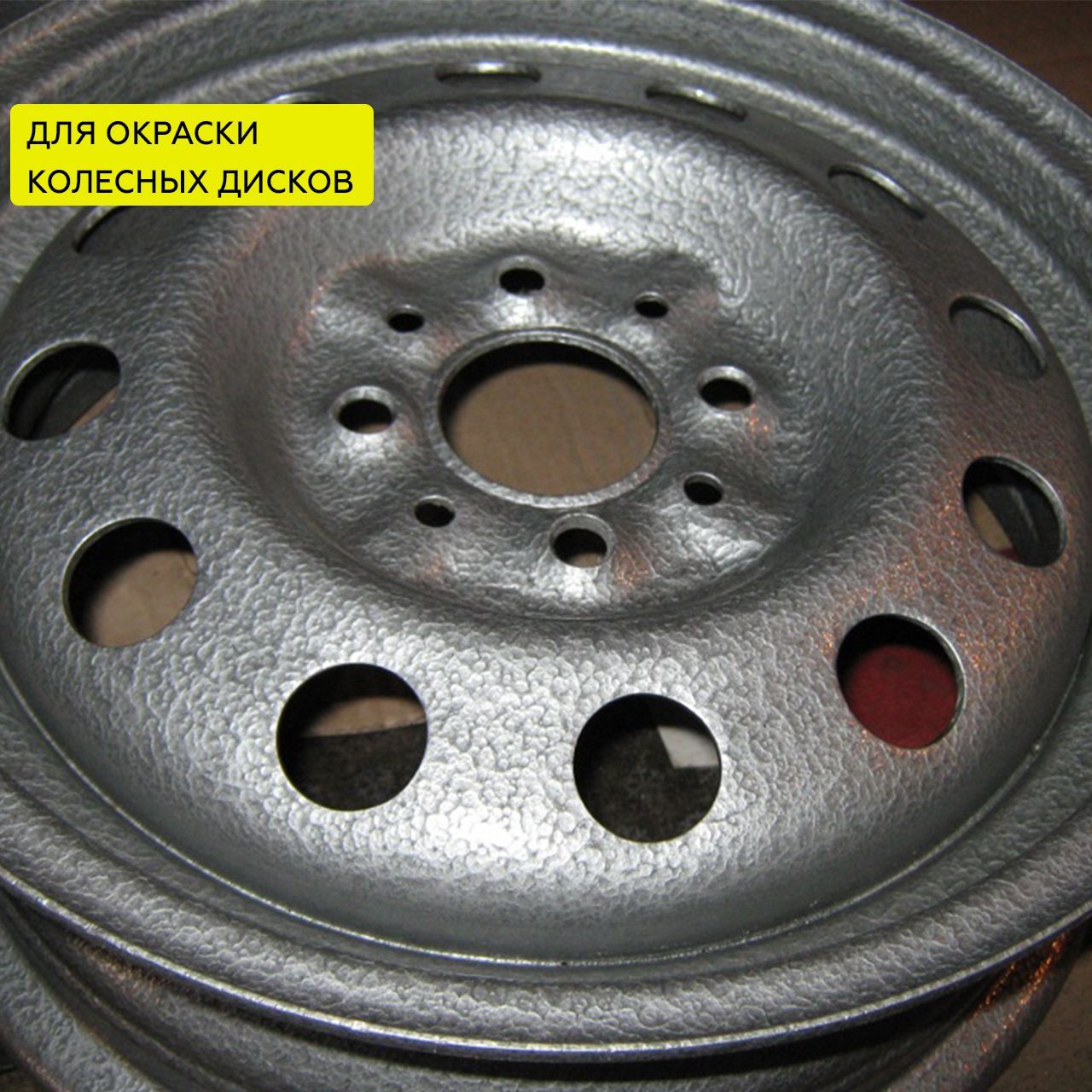

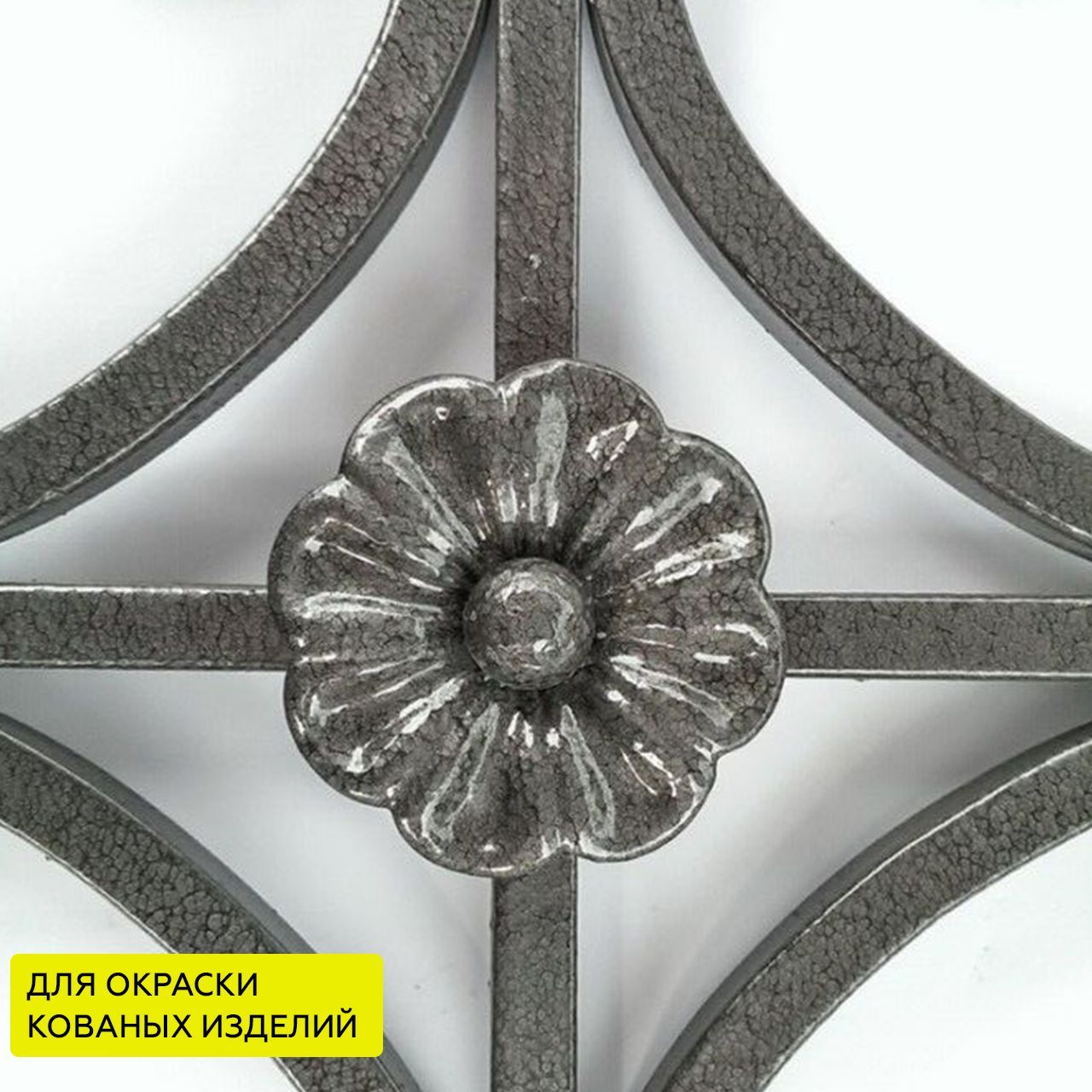

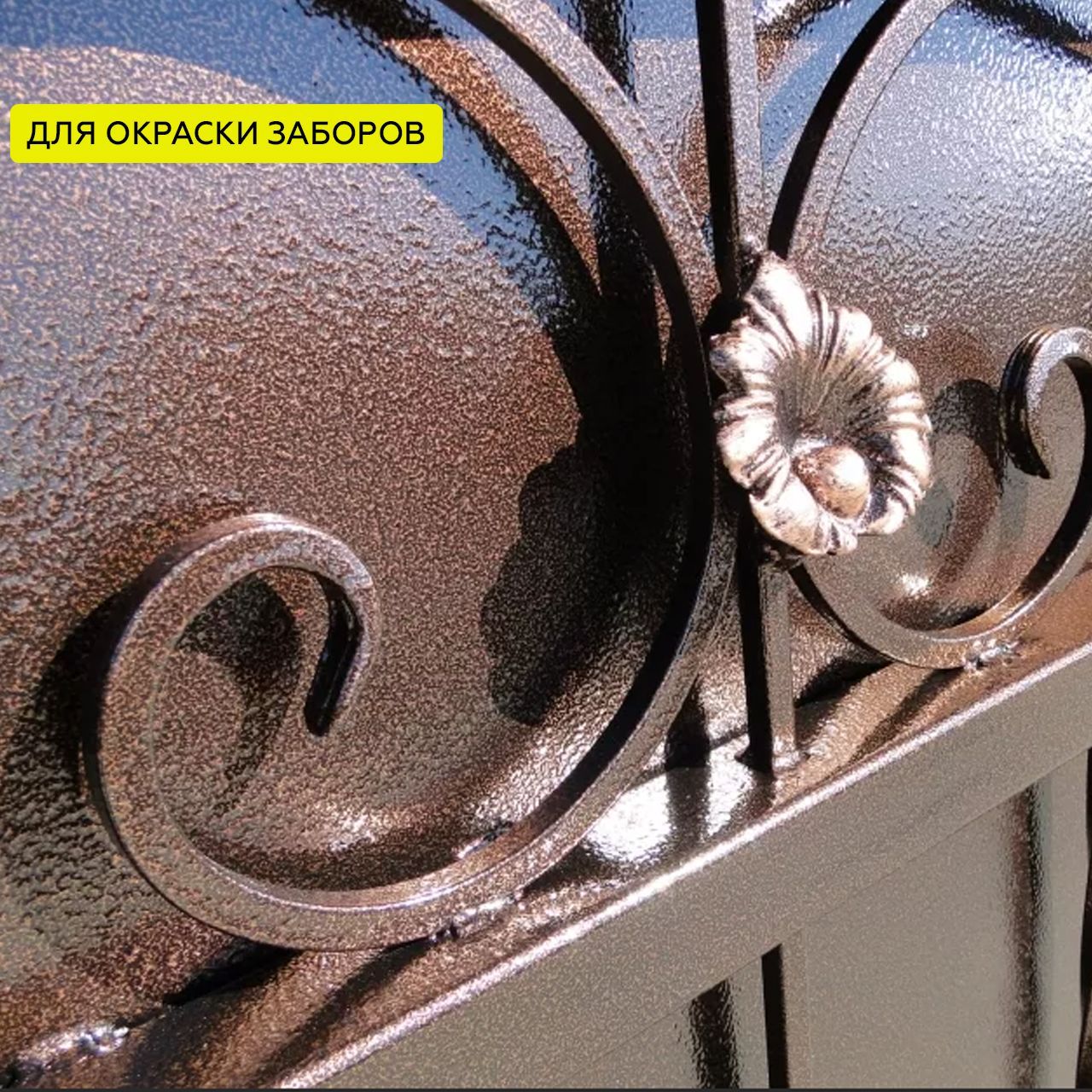

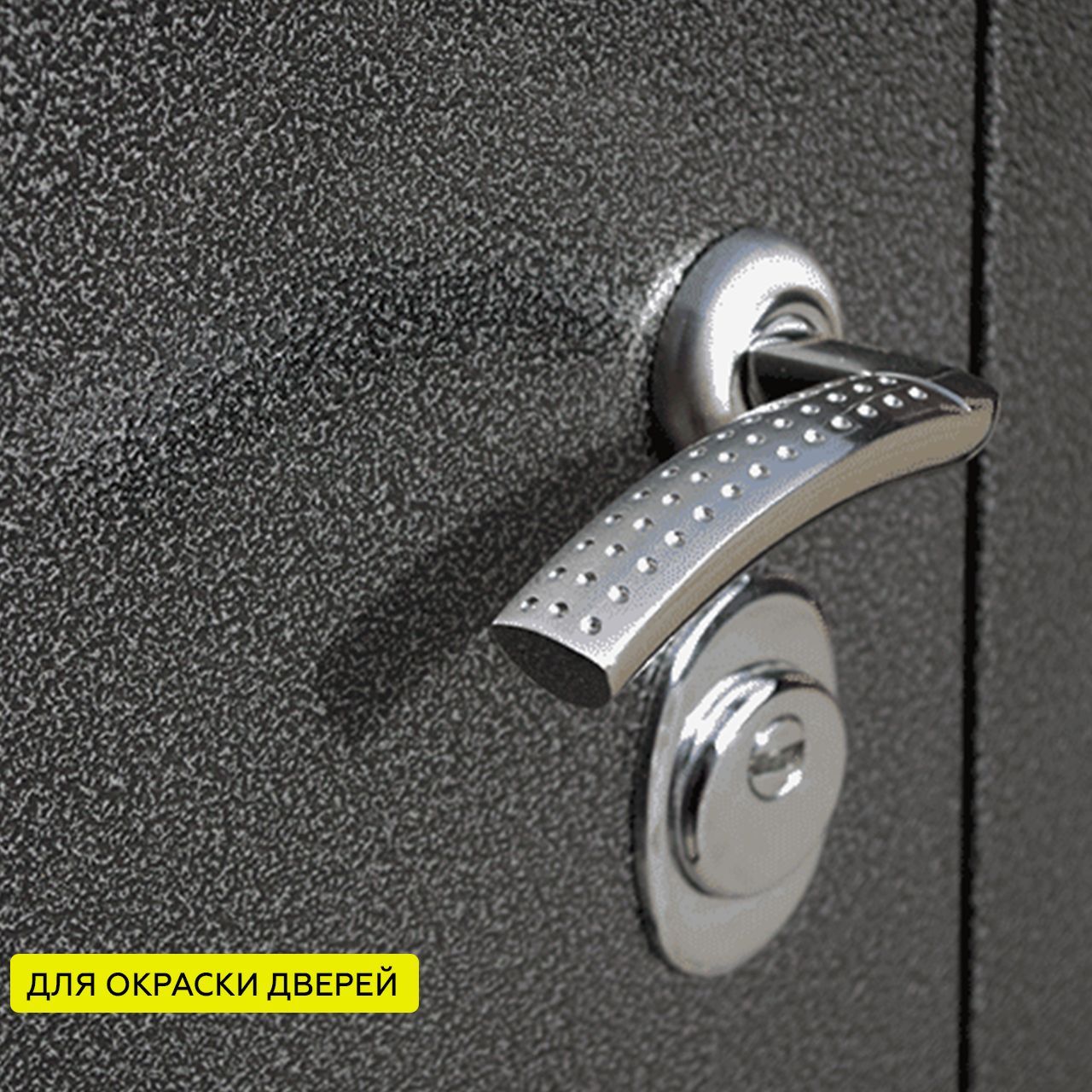

Краска молотковая 3в1 CERTA шоколад применяется для защиты и декоративной отделки изделий из черных и цветных металлов. Основные объекты окрашивания — элементы ковки (решетки, заборы, перила, ворота), штампованные корпуса оборудования, чугунные радиаторы, садовая мебель, металлические двери, гаражи, инструмент и оснастка.

Материал работает как самостоятельное покрытие, без дополнительного грунтования. На поверхностях, пораженных коррозией, краска проникает в рыхлые слои, связывает их и формирует плотную пленку, препятствующую дальнейшему распространению ржавчины. Это делает состав пригодным для ремонтных работ на уже эксплуатируемых конструкциях, где полная зачистка до металла затруднена или невозможна.

Покрытие устойчиво к атмосферным воздействиям, перепадам температур и умеренным механическим нагрузкам. Краску используют как внутри помещений, так и снаружи. Внутри — для окрашивания радиаторов отопления, труб, металлической мебели. Снаружи — для ограждений, входных групп, элементов фасадного декора.

Состав и свойства

Основа краски — полиорганосилоксановая смола, модифицированная антикоррозионными пигментами и наполнителями. Такая комбинация обеспечивает высокую адгезию к металлу, эластичность пленки и стойкость к нагреву до умеренных температур. В состав входят активные компоненты, преобразующие ржавчину в инертные соединения, что исключает необходимость предварительной обработки пораженных участков.

Молотковый эффект достигается за счет специальных структурирующих добавок, которые при высыхании образуют характерный рисунок. Ячейки «чекана» маскируют неровности, царапины, следы сварки и другие дефекты поверхности. Полуглянцевый блеск придает покрытию глубокий насыщенный тон и облегчает уход за окрашенной поверхностью.

Растворитель — сольвент нефтяной. Материал относится к категории легковоспламеняющихся жидкостей, поэтому при работе требуется соблюдение мер пожарной безопасности. Краска не содержит свинцовых пигментов и других токсичных соединений тяжелых металлов. Теоретический расход неразбавленной краски на 50 мкм сухого слоя — 200 г/м².

Условия эксплуатации

Сформированное покрытие сохраняет защитные свойства при температуре от минус 60°С до плюс 150°С. Краска устойчива к кратковременному нагреву до 200°С, однако при постоянной эксплуатации выше 150°С возможно изменение декоративных свойств. Покрытие выдерживает воздействие атмосферных осадков, ультрафиолетового излучения и умеренных концентраций промышленных газов.

Прогнозируемый срок службы покрытия на открытом воздухе в условиях умеренного климата — до 10 лет при соблюдении технологии нанесения. Внутри помещений срок службы увеличивается до 15 лет. Покрытие устойчиво к мытью с применением неабразивных моющих средств.

Подготовка основания

Очистите поверхность от рыхлой ржавчины, отслаивающейся окалины, грязи и пыли. Плотно сцепленную ржавчину толщиной до 50 мкм можно не удалять — краска преобразует ее в процессе высыхания. Притупите острые кромки радиусом менее 2 мм, удалите сварочные брызги и грат. При обнаружении водорастворимых солей промойте поверхность пресной водой под высоким давлением и просушите.

Обезжиривание

Обезжирьте поверхность сольвентом нефтяным, о-ксилолом или растворителем для красок CERTA. Нанесите растворитель на чистую ветошь и протрите металл. Запрещается использовать уайт-спирит и бензин — они формируют на поверхности пленку, ухудшающую адгезию краски. После обезжиривания не касайтесь поверхности руками.

Приготовление материала

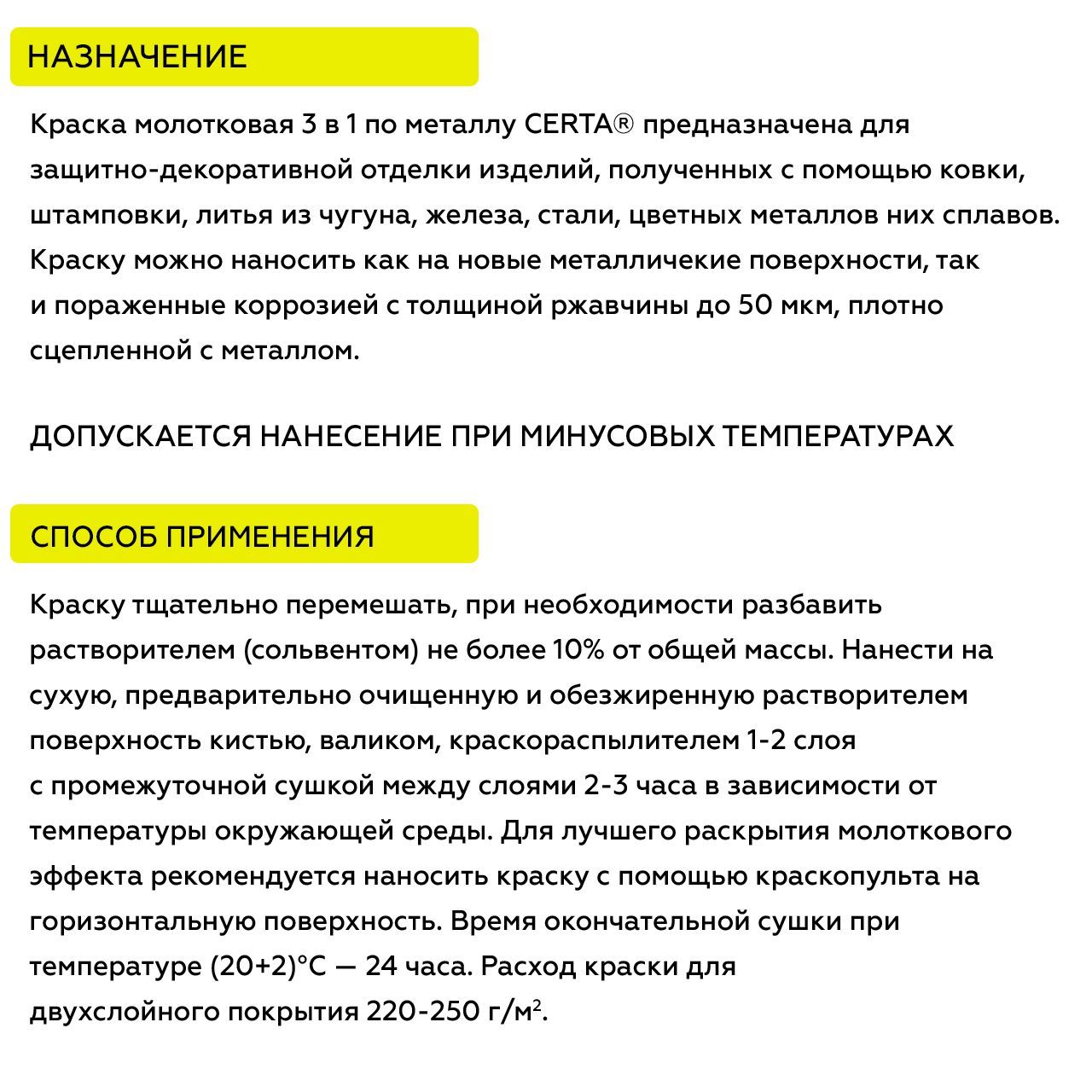

Тщательно перемешайте краску по всему объему тары до однородного состояния. При необходимости профильтруйте через сетку или марлю. Для разбавления используйте сольвент нефтяной. Добавляйте растворитель постепенно, небольшими порциями, при постоянном перемешивании. Степень разбавления не должна превышать 10% по массе. Разбавляйте только то количество краски, которое планируете израсходовать в течение смены.

Условия нанесения

Наносите краску при температуре окружающего воздуха от минус 5°С до плюс 30°С. Относительная влажность воздуха — не более 80%. Запрещается окрашивание во время осадков, тумана и при скорости ветра более 10 м/с. Температура окрашиваемой поверхности должна быть на 3°С выше точки росы. Температура краски должна быть близка к температуре поверхности.

Способ нанесения

Краску наносят кистью, валиком или методом распыления. При работе кистью используйте кисти из натуральных волокон, двигайтесь однонаправленно, без втирания. Валик применяйте безворсовый — поролоновый или велюровый. При распылении наносите краску на горизонтальную поверхность для равномерного распределения ячеек Бернара. На труднодоступные места и сварные швы перед окрашиванием нанесите «полосовой слой» кистью. Толщина покрытия на сварных швах может быть увеличена на 30 мкм.

При нанесении в 2 слоя выдерживайте межслойную сушку не менее 60 минут при температуре +20°С. Минимальная толщина покрытия для проявления молоткового эффекта — 70 мкм. Средняя толщина одного слоя — 50-60 мкм.

Сушка и отверждение

Время межслойной сушки зависит от температуры окружающего воздуха:

• при 0°С — 8 часов;
• при +5°С — 4 часа;
• при +20°С — 2 часа.

Рекомендуемое минимальное время сушки покрытия перед эксплуатацией при +20°С — 24 часа. Полный набор оптимальных свойств происходит за 72 часа при +20°С. При более низких температурах время сушки увеличивается.

Меры безопасности

Работайте в хорошо проветриваемом помещении или на открытом воздухе. Используйте резиновые перчатки, защитные очки и респиратор. Не работайте вблизи открытого огня и источников искрения. При попадании краски на кожу смойте ее теплой водой с мылом. При загорании используйте песок, кошму, углекислотный или пенный огнетушитель. Храните краску в герметично закрытой таре, вдали от источников тепла и прямых солнечных лучей.

Рекомендуемая толщина покрытия

Правильная толщина покрытия определяет не только защитные свойства, но и декоративный вид. Слишком тонкий слой не обеспечит полноценного молоткового эффекта и антикоррозионной защиты. Чрезмерно толстый слой может привести к образованию подтеков и неравномерному распределению ячеек Бернара.

Теоретический расход неразбавленной краски на 50 мкм сухого слоя — 200 г/м². Фактический расход зависит от метода нанесения, шероховатости поверхности и квалификации исполнителя и составляет 400-600 г/м².

Цвет и фактура

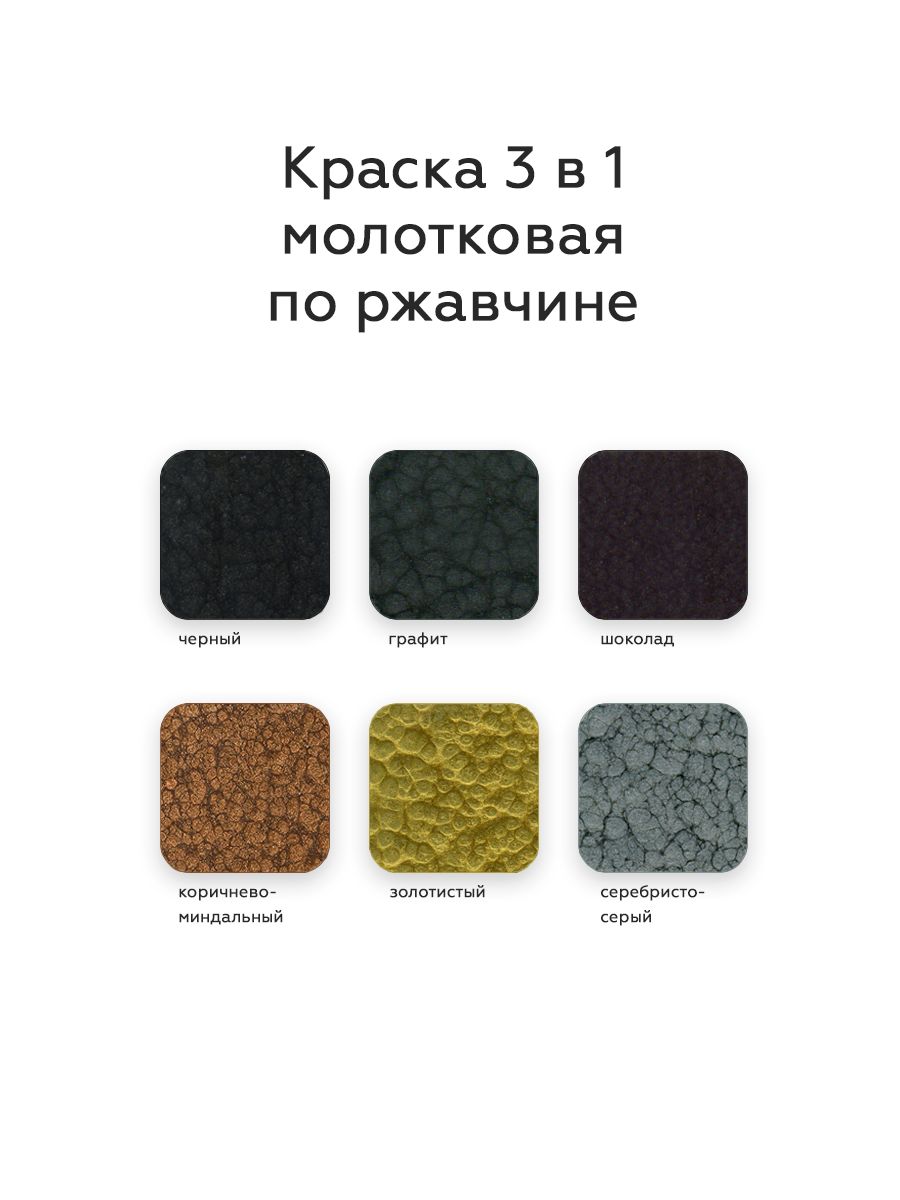

Краска молотковая 3в1 CERTA шоколад формирует полуглянцевое покрытие с характерным молотковым рисунком. Цвет — насыщенный шоколадно-коричневый, глубокий и теплый. Эталон цвета и фактуры — физический выкрас, выполненный на металлической пластине.

Молотковый эффект создает объемный рисунок, напоминающий поверхность, обработанную молотком. Ячейки «чекана» скрывают мелкие дефекты основания: царапины, следы сварки, незначительные перепады высот. Полуглянцевый блеск придает покрытию глубину и насыщенность.

Выраженность молоткового эффекта зависит от нескольких факторов. При распылении рисунок получается более четким и равномерным. При нанесении кистью ячейки менее выражены. Чем выше температура нанесения, тем крупнее размер ячейки. При небольших толщинах покрытия молотковый эффект проявляется слабее.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении шоколадный цвет теплеет, при дневном — сохраняет глубину. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407. Тон и чекан утверждают на том же металле, на котором планируется окрашивание, до начала серийных работ.

Можно ли наносить краску на ржавчину?

Да, краска молотковая 3в1 CERTA шоколад предназначена для нанесения на поверхности с плотно сцепленной ржавчиной толщиной до 50 мкм. Рыхлую ржавчину и отслаивающуюся окалину необходимо удалить механически перед окрашиванием. Степень очистки — Sa 2½ по ISO 8501-1, кромки и швы — P3 по ISO 8501-3.

Какой расход краски?

Теоретический расход неразбавленной краски на 50 мкм сухого слоя — 200 г/м². Рекомендованный расход с учетом технологических потерь — 400-600 г/м². Фактический расход зависит от метода нанесения, шероховатости поверхности и квалификации исполнителя.

Сколько сохнет краска?

Межслойная сушка при +20°С — не менее 60 минут. Рекомендуемое минимальное время сушки перед эксплуатацией — 24 часа. Полный набор оптимальных свойств происходит за 72 часа при +20°С. При понижении температуры время сушки увеличивается: при 0°С — 8 часов, при +5°С — 4 часа.

Чем разбавлять краску?

Для разбавления используйте сольвент нефтяной (нефрас А-130/150). Степень разбавления не должна превышать 10% по массе. Разбавляйте только то количество краски, которое планируете израсходовать в течение рабочей смены.

Можно ли наносить краску при минусовой температуре?

Краску можно наносить при температуре от минус 5°С до плюс 30°С. При отрицательных температурах время высыхания значительно увеличивается. Относительная влажность воздуха не должна превышать 80%. Запрещается окрашивание по влажной поверхности, льду и снегу. Температура поверхности должна быть на 3°С выше точки росы.

Чем обезжиривать поверхность перед окрашиванием?

Используйте сольвент нефтяной, о-ксилол или растворитель для красок CERTA. Запрещается использовать уайт-спирит и бензин — они формируют на поверхности пленку, ухудшающую адгезию краски. При обнаружении водорастворимых солей более 100 мг/м² по ISO 8502-6 промойте поверхность пресной водой.

Как хранить краску?

Храните краску в герметично закрытой таре в сухом помещении при температуре от 0°С до +40°С. Берегите от прямых солнечных лучей и влаги. Гарантийный срок хранения — 36 месяцев со дня изготовления.
