Краска молотковая 3в1 CERTA золотистый 10 кг

Краска молотковая 3в1 CERTA золотистый — это трехкомпонентный состав для защитно-декоративной отделки металлических изделий. Материал объединяет функции грунтовки, преобразователя ржавчины и финишной эмали. Предназначен для нанесения на сталь, чугун и цветные металлы, включая поверхности с плотной ржавчиной до 50 мкм. Поставляется в ведре 10 кг.

Покрытие формирует полуглянцевую фактуру с характерным молотковым эффектом, который маскирует неровности основания. Золотистый оттенок придает изделиям выразительный декоративный вид. Состав устойчив к атмосферным воздействиям и механическим нагрузкам.

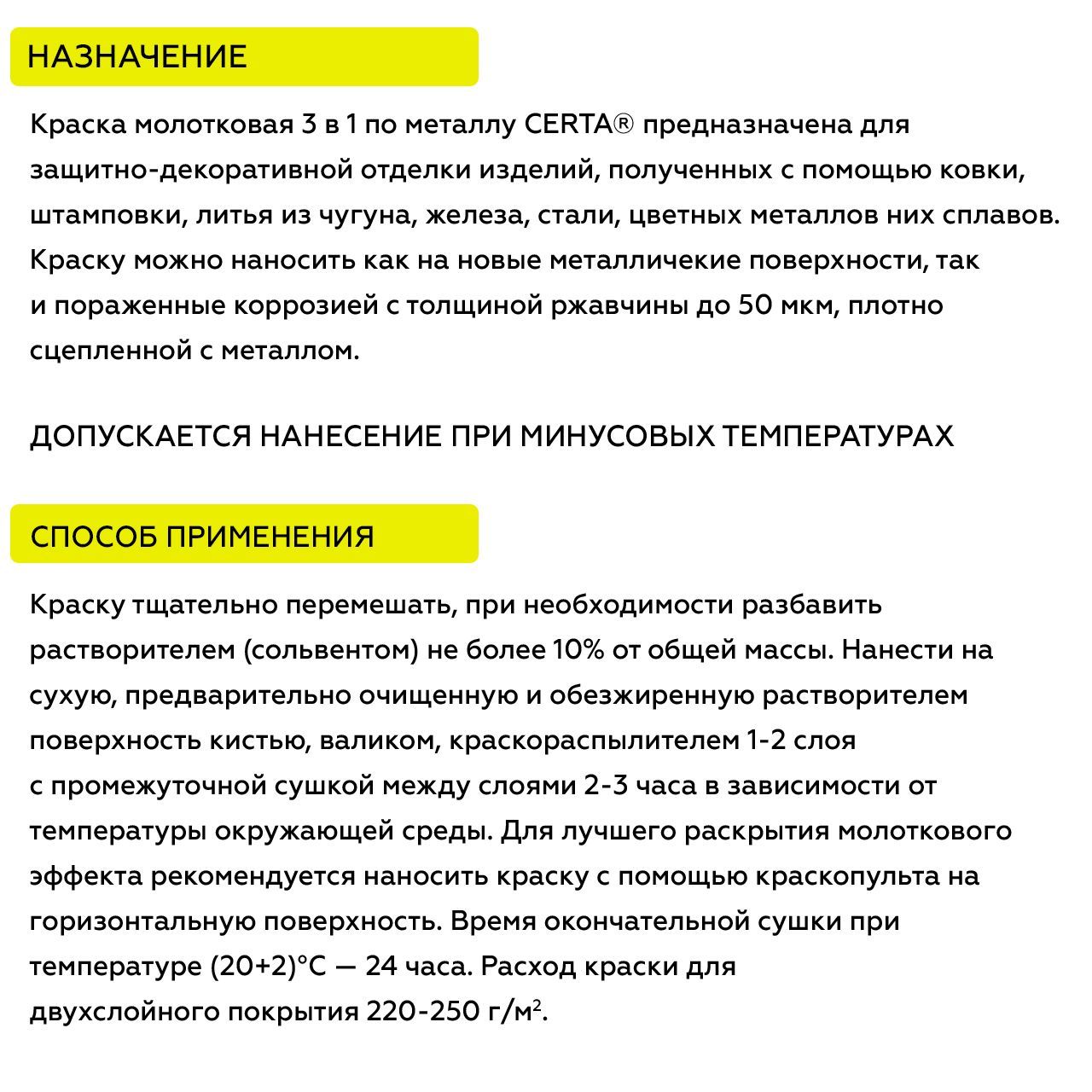

Назначение и область применения

Материал применяется для окрашивания кованых, штампованных и литых изделий из черных и цветных металлов. Типичные объекты — ворота, калитки, заборные секции, садовая мебель, элементы архитектурного декора, ограждения, лестничные перила, корпуса станков и механизмов.

Краска одинаково эффективна по новому металлу и по поверхности, пораженной коррозией, при условии, что ржавчина плотно держится на основании. Трехкомпонентное действие исключает необходимость отдельного грунтования и механического удаления ржавчины — достаточно очистить поверхность от рыхлых наслоений и обезжирить.

Состав и свойства

Молотковый эффект создается за счет специальных структурирующих добавок. При высыхании они формируют на поверхности рисунок, напоминающий чеканку по металлу. Этот узор выполняет декоративную функцию и визуально скрывает царапины, следы сварки и незначительные перепады высот.

Пленка после отверждения становится твердой и устойчивой к истиранию. Антикоррозионные пигменты обеспечивают пассивацию металла и препятствуют распространению коррозии под покрытием. В качестве растворителя используется сольвент нефтяной, что определяет высокую укрывистость и хорошую растекаемость. Теоретический расход составляет 400–600 г/м² в зависимости от толщины слоя и способа нанесения.

Условия эксплуатации

Покрытие рассчитано на эксплуатацию в атмосферных условиях умеренного климата. Краска устойчива к перепадам температур, воздействию влаги и ультрафиолета. Полное отверждение занимает 72 часа при температуре +20 °С — по истечении этого срока покрытие набирает максимальную твердость и химическую стойкость.

Транспортировку окрашенных изделий можно производить не ранее чем через 72 часа после нанесения финишного слоя. При отрицательных температурах время выдержки увеличивается в 2–3 раза. Гарантийный срок хранения материала в невскрытой таре составляет 36 месяцев.

Подготовка основания

Удалите рыхлую ржавчину, окалину и отслаивающиеся старые покрытия металлической щеткой или шлифовальной машиной. Плотно сцепленную ржавчину толщиной до 50 мкм можно оставить. Заусенцы, острые кромки радиусом менее 2 мм и сварочные брызги зачистите до гладкого состояния. Степень очистки — Sa 2½ по ISO 8501-1, подготовка швов и кромок — P3 по ISO 8501-3. Поверхность должна быть сухой и чистой.

Обезжиривание

Протрите поверхность ветошью, смоченной в сольвенте нефтяном, о-ксилоле или растворителе CERTA. Запрещается использовать уайт-спирит и бензин — они оставляют пленку, снижающую адгезию. После обезжиривания дайте поверхности высохнуть в течение 10–15 минут.

Приготовление материала

Тщательно перемешайте краску в заводской таре до полной однородности по всему объему. При необходимости профильтруйте через сетку или марлю. Для разбавления используйте только сольвент нефтяной. Добавляйте растворитель постепенно, небольшими порциями, при постоянном перемешивании. Максимальная степень разбавления — 10% по массе. Разбавляйте только то количество материала, которое планируете израсходовать за рабочую смену.

Условия нанесения

Работайте при температуре воздуха от 0 °С до +40 °С и относительной влажности не более 80%. Температура окрашиваемой поверхности должна быть на 3 °С выше точки росы. Запрещается наносить краску во время осадков и при скорости ветра более 10 м/с.

Способ нанесения

Оптимальный метод — пневматическое или безвоздушное распыление. Расстояние от сопла до поверхности — 200–300 мм, давление воздуха — 1,5–2,5 кгс/см², диаметр сопла — 1,5–2,5 мм. При распылении добивайтесь равномерной «мокрой» пленки без пропусков и подтеков.

При работе кистью используйте инструмент из натуральных волосков, движения делайте однонаправленными, без втирания. Валик применяйте только безворсовый. На сварные швы, торцевые кромки и труднодоступные места перед основным окрашиванием нанесите «полосовой слой» кистью. Для проявления молоткового эффекта минимальная толщина покрытия — 70 мкм. Рекомендуемая толщина за один проход — 50–70 мкм. При необходимости нанесите второй слой после межслойной сушки.

Сушка и отверждение

Межслойная сушка при температуре +20 °С — не менее 60 минут. При температуре +5 °С время увеличивается до 4 часов, при 0 °С — до 8 часов. Полное отверждение покрытия до набора оптимальных свойств — 72 часа при +20 °С. В течение этого времени избегайте механических нагрузок на окрашенную поверхность. Транспортировку и монтаж изделий производите не ранее чем через 72 часа после нанесения финишного слоя.

Меры безопасности

Работайте в хорошо проветриваемом помещении или на открытом воздухе. Используйте резиновые перчатки и респиратор. Категорически запрещается наносить материал в закрытых помещениях, ямах и колодцах. В зоне радиусом 25 м от места работ не курите и не проводите сварочные работы. При загорании применяйте песок, кошму, углекислотный или пенный огнетушитель. Храните краску в герметичной таре при температуре от 0 °С до +40 °С, вдали от источников огня и прямых солнечных лучей.

Рекомендуемая толщина покрытия

Правильная толщина пленки определяет не только защитные свойства, но и декоративный вид покрытия. Слишком тонкий слой не обеспечит проявления молоткового эффекта, а избыточный — приведет к образованию подтеков и длительной сушке. Ориентируйтесь на следующие значения.

При нанесении на шероховатую поверхность учитывайте поправку на профиль: для тонкого профиля (25–60 мкм) — 10 мкм, для среднего (60–100 мкм) — 25 мкм. Из показаний толщиномера вычитайте корректирующую величину, чтобы получить реальную толщину сухого слоя.

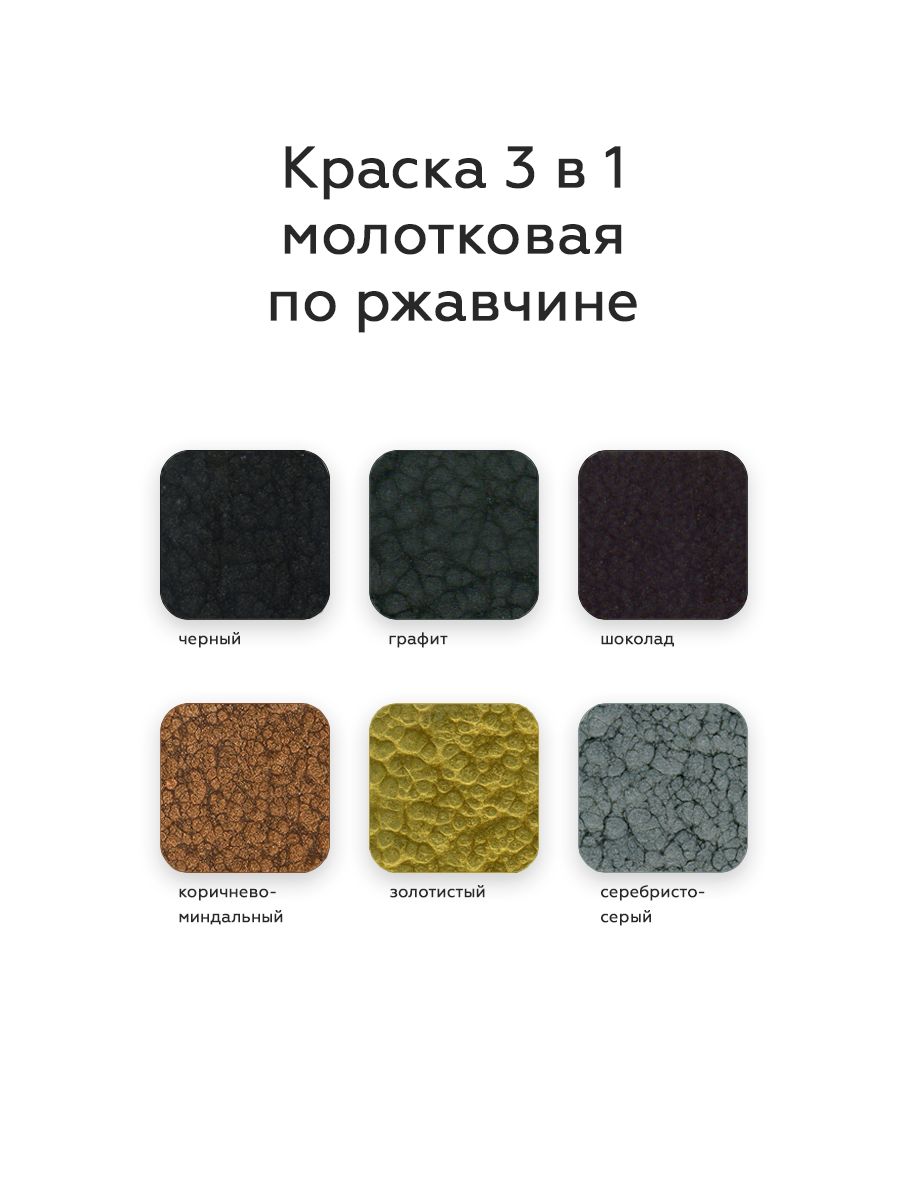

Цвет и фактура

Краска формирует полуглянцевое покрытие с выраженным молотковым эффектом. Золотистый оттенок имеет теплый, насыщенный тон, который хорошо смотрится на кованых изделиях, элементах ограждений и декоративных конструкциях. Молотковая фактура создает объемный рисунок, напоминающий чеканку, и визуально скрывает мелкие дефекты основания.

Интенсивность и размер ячейки молоткового узора зависят от температуры нанесения: при повышении температуры ячейка становится крупнее. При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении золотистый цвет усиливает теплый подтон, при дневном — становится более сдержанным. Для соседних участков рекомендуется использовать материал одной партии. После термического воздействия допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Вопросы и ответы

Можно ли наносить краску на ржавчину?

Да, краска разработана для нанесения на поверхности с плотно сцепленной ржавчиной толщиной до 50 мкм. Рыхлую и отслаивающуюся ржавчину удалите механически до степени Sa 2½ по ISO 8501-1. Сварные швы и кромки подготовьте до P3 по ISO 8501-3.

Чем разбавлять краску?

Используйте только сольвент нефтяной (нефрас А-130/150). Максимальная степень разбавления — 10% по массе. Добавляйте растворитель постепенно, контролируя вязкость. Запрещается использовать уайт-спирит и бензин — они оставляют маслянистую пленку, ухудшающую адгезию.

Сколько сохнет краска?

Межслойная сушка при +20 °С — не менее 60 минут. Полное отверждение до набора оптимальных свойств — 72 часа. При температуре +5 °С время межслойной сушки увеличивается до 4 часов, при 0 °С — до 8 часов.

Какой расход краски?

Теоретический расход составляет 400–600 г/м² в зависимости от толщины слоя и способа нанесения. Для получения молоткового эффекта требуется толщина не менее 70 мкм, что соответствует примерно 250–300 г/м² по сухому остатку.

Можно ли наносить краску при минусовой температуре?

Нет, минимальная температура нанесения — 0 °С. При более низких температурах краска густеет, ухудшается растекаемость, и молотковый эффект может не проявиться. Оптимальный диапазон — от +10 °С до +25 °С при влажности не более 80%.

Как подготовить поверхность перед окрашиванием?

Удалите рыхлую ржавчину и окалину, обезжирьте поверхность сольвентом или о-ксилолом. Поверхность должна быть сухой и чистой. Температура основания должна быть минимум на 3 °С выше точки росы.

Как хранить краску?

Храните в герметично закрытой таре при температуре от 0 °С до +40 °С, вдали от прямых солнечных лучей и источников огня. Гарантийный срок хранения — 36 месяцев со дня изготовления. Перед использованием перемешивайте краску по всему объему.
