Органосиликатная краска 51-03 CERTA радиационностойкая (ТУ 84-725-78) белый (~RAL 9003) (25,0кг)

• Коррозионно-, радиационностойкое дезактивируемое защитное покрытие.
• Высокая радиационная стойкость (> 1 МГр).
• Диапазон рабочих температур от −60 °C до +300 °C.
• Адгезия покрытия по методу решетчатых надрезов не более 1 балла.
• Электрическая прочность покрытия не менее 10,0 кВ/мм.
• Предел прочности покрытия при ударе по прибору У-2 не менее 30 см.
• Удельное объемное сопротивление при температуре +20 °C не менее 1 • 10¹⁴ Ом • см; после выдержки в условиях относительной влажности 93-97 % при температуре +20 °C в течение 24 часов не менее 1 • 10¹⁴ Ом • см.
• Соответствует ТУ 84-725-78.

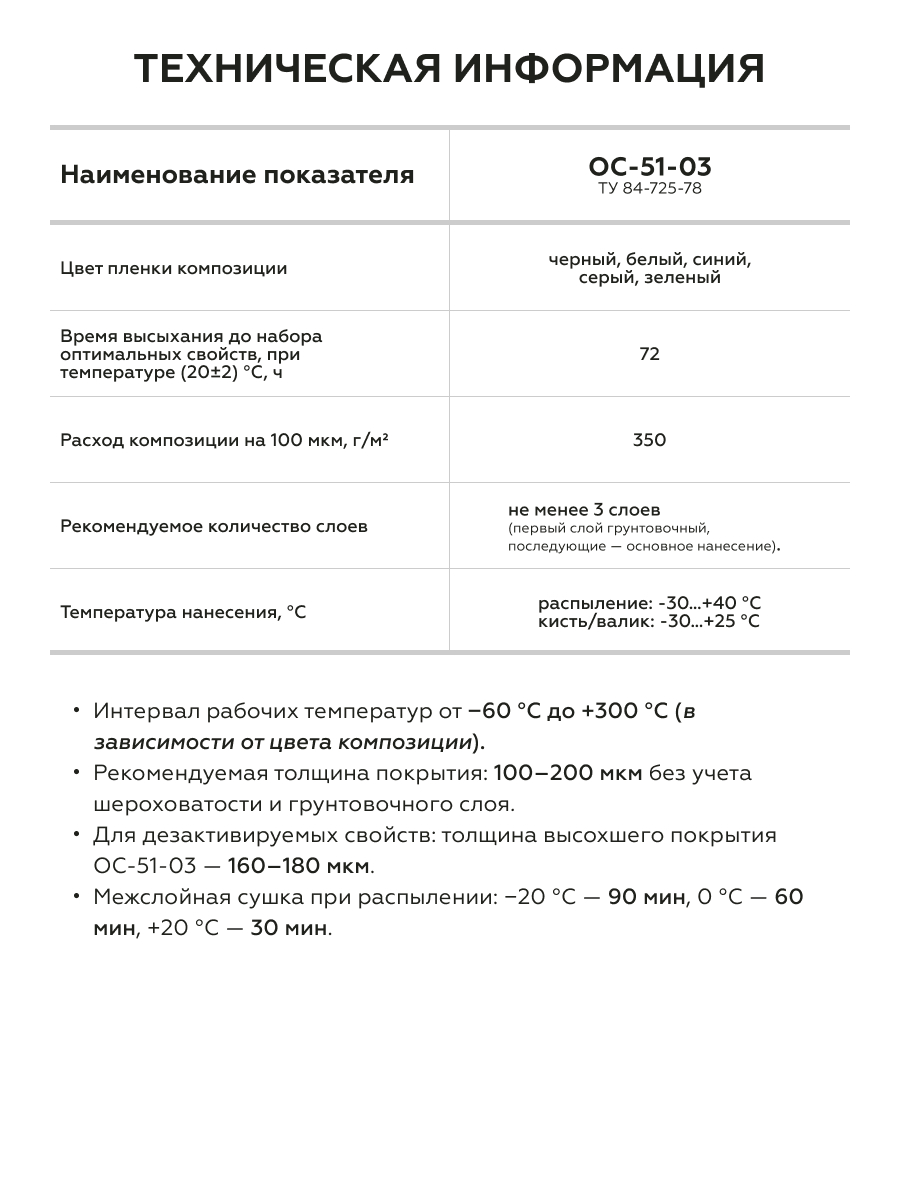

• В зависимости от целей и условий изменения покрытия из композиций могут быть холодного и горячего отверждения.
• Композиции холодного отверждения поставляются в комплекте с отвердителем АГМ-9.
• Условия нанесения: при температуре −30…+35 °C и относительной влажности воздуха не более 80 %.
• Технология нанесения не требует предварительно грунтовать поверхность.
• Способ нанесения: кистью, валиком, методами распыления.
• Разбавитель: толуол.
• Массовая доля нелетучих веществ не менее 55 %.
• Рекомендуемая толщина покрытия по сухому слою: 150–200 мкм.
• Ориентировочный расход композиции на слой толщиной 100 мкм: 350 г/м² по металлу, 420 г/м² по бетону.
• Продолжительность высыхания при холодном отверждении: 24 часа.
• Условная вязкость при температуре +20 °C по вискозиметру ВЗ-246 с диаметром сопла 4 мм 20–60 с.

Потребителями органосиликатной композиции ОС-51-03 ТУ 84 725 78 являются:

• ОАО «Балаковская АЭС»,
• ОАО «Белоярская АЭС»,
• ОАО «Волгодонская АЭС»,
• ОАО «Курская АЭС»,
• ОАО «Нововоронежская АЭС»,
• ОАО «Калининская АЭС»,
• ОАО «Ростовская АЭС»,
• ОАО «НМЗ «Вента».
