Эмаль антикоррозионная термостойкая CERTA до 400°С бежевый матовый ~RAL 1015 0,8 кг

Эмаль CERTA — термостойкое антикоррозионное покрытие для подготовленного металла и совместимых минеральных оснований. Материал рассчитан на эксплуатацию при нагреве до +400 °C. Покрытие формирует прочный матовый слой бежевого цвета с ориентиром по шкале RAL 1015.

Фасовка 0,8 кг — практичное решение для небольших объемов работ. Подходит для окраски нескольких деталей, ремонтных операций или создания ремонтного комплекта. Сбалансированная рецептура обеспечивает защиту от коррозии и сохраняет декоративные свойства при длительном контакте с повышенными температурами.

Назначение и область применения

Эмаль применяется для окраски элементов, подвергающихся умеренному тепловому воздействию без контакта с открытым пламенем. Материал показывает стабильные результаты на различных объектах.

• Промышленное оборудование: кожухи, панели, защитные экраны, технологические корпуса, нагревающиеся до +400 °C.
• Печные и вентиляционные элементы: наружные поверхности печей, заслонки, секции воздуховодов, участки трубопроводов.
• Строительные конструкции: металлические кронштейны, фланцы, элементы инженерных систем с умеренным нагревом.
• Серийная окраска: комплекты деталей, требующие воспроизводимого оттенка RAL 1015 на соседних участках.

Состав и свойства

Эмаль CERTA создана на основе термостойких связующих и пигментов, обеспечивающих стабильность цвета при нагреве. Материал формирует матовую поверхность, устойчивую к циклическим температурным нагрузкам.

• Термостойкость: рабочий нагрев до +400 °C без потери защитных свойств.
• Антикоррозионная защита: снижает коррозионное воздействие на подготовленный металл.
• Совместимые основания: металл, бетон, кирпич, штукатурка, цементно-песчаные поверхности.
• Расход: теоретический расход на слой 50 мкм — 175 г/м² без учета потерь.
• Фасовка: банка 0,8 кг для малых партий и ремонтных комплектов.

Условия эксплуатации

Покрытие сохраняет целостность при длительном нагреве до +400 °C. Толщину сухого слоя назначают по температуре эксплуатации: до +100 °C — 150-180 мкм, от +100 до +300 °C — 80-120 мкм, от +300 до +500 °C — 60-80 мкм.

Полное время выдержки до набора оптимальных свойств при +20 °C — 72 часа. После высыхания рекомендуется термозакалка — прогрев изделия до рабочей температуры. Это улучшает адгезию и формирует устойчивую структуру пленки. Покрытие выдерживает циклические нагрев и охлаждение без растрескивания.

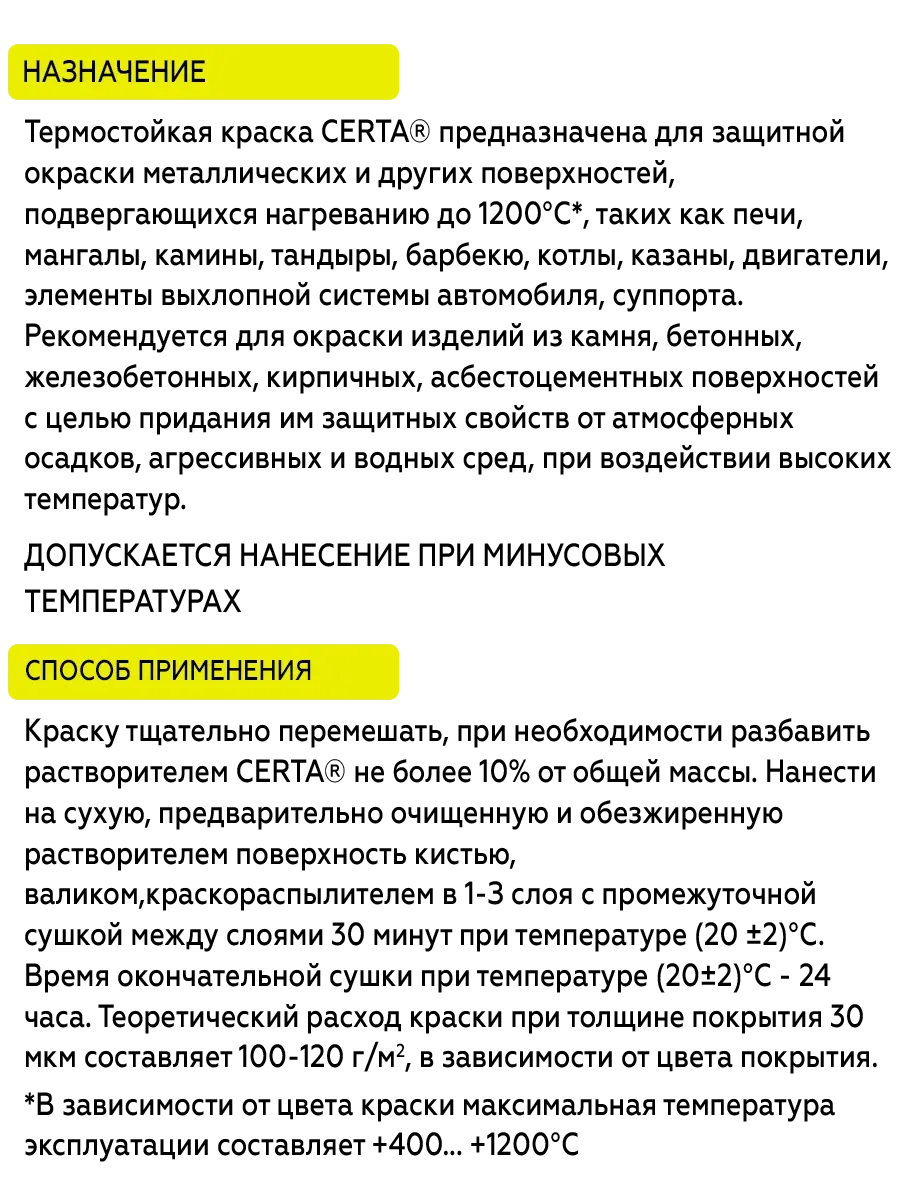

Инструкция по нанесению

Подготовка основания

Поверхность должна быть сухой, чистой и минимум на 3 °C выше точки росы. Металл очищают от коррозии, окалины, солей и загрязнений. Сварные швы, торцы и кромки подготавливают до степени P3 по ISO 8501-3. При эксплуатации выше +100 °C и при термоциклах выполняют абразивоструйную очистку до Sa 2½ по ISO 8501-1.

Обезжиривание

Применяют о-ксилол, толуол или растворитель CERTA. Уайт-спирит, бензин и сольвент не используют — они оставляют пленку, ухудшающую адгезию. Составы, образующие остаточный слой, исключают.

Приготовление материала

Эмаль тщательно перемешивают по всему объему тары. При необходимости профильтровывают. Температура материала должна быть близка к температуре окрашиваемой поверхности. Для разбавления используют растворитель для красок CERTA, не более 10% по массе.

Условия нанесения

Работы проводят при отсутствии осадков и влажности воздуха не более 80%. Допустимая температура нанесения — от −30 до +40 °C. При отрицательных температурах материал наносят тонкими слоями до 20 мкм по сухому слою.

Способ нанесения

Основной способ — распыление. Допускаются безворсовый валик и кисть из натурального волокна. Кистью работают однонаправленными движениями без втирания. Сварные швы, торцы и кромки предварительно закрывают полосовым слоем. Покрытие формируют в 1-4 слоя.

Сушка и отверждение

Межслойная сушка для слоя 50 мкм: при +20 °C — 30 минут, при 0 °C — 60 минут, при −20 °C — 90 минут, при −30 °C — 120 минут. Полная выдержка до набора свойств при +20 °C — 72 часа. После высыхания выполняют термозакалку прогревом до рабочей температуры.

Контроль качества

Проверяют сплошность покрытия, отсутствие подтеков, кратеров, загрязнений и непрокрасов. Для светлого цвета контролируют чистоту основания и равномерность толщины. Эмаль может применяться с отвердителем CERTA PROFESSIONAL для улучшения антикоррозионных свойств.

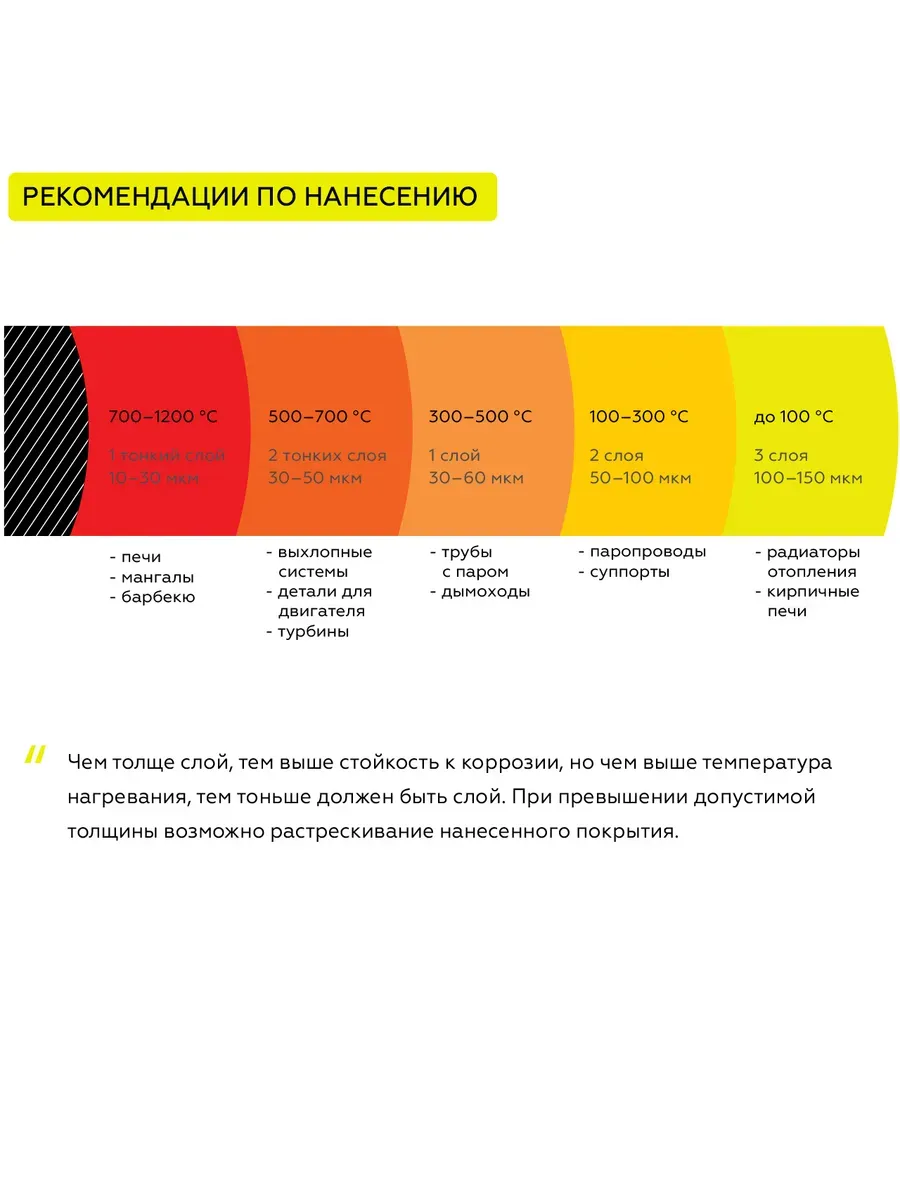

Рекомендуемая толщина покрытия

Толщину сухого покрытия назначают по температуре эксплуатации. Предельный рабочий нагрев — +400 °C. При высоких температурах толщину уменьшают, чтобы избежать внутренних напряжений в пленке при термоциклах.

Теоретический расход неразбавленной эмали на 50 мкм по сухому слою — 175 г/м². Фактический расход зависит от шероховатости основания, способа нанесения и наличия кромок. Для светлого матового цвета важна одинаковая толщина слоя — разнотолщинность приводит к визуальной неоднородности оттенка.

Цвет и фактура

Цвет покрытия — матовый бежевый, ориентир — RAL 1015. Оттенок оценивают на высохшем, термозакаленном и полностью остывшем покрытии при стабильном освещении. Мокрый слой и нагретая поверхность искажают восприятие цвета.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении бежевый цвет теплеет, при дневном — сохраняет нейтральность. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Вопросы и ответы

Для каких работ подходит банка 0,8 кг?

Банка 0,8 кг подходит для малых партий, ремонтных комплектов и окраски нескольких деталей среднего размера. При расходе 175 г/м² на слой 50 мкм объема хватает на 4,5 м² поверхности. Для двухслойного покрытия — до 2,2 м².

Какой температурный режим у покрытия?

Покрытие рассчитано на рабочий нагрев до +400 °C. Толщина слоя зависит от температуры: до +100 °C — 150-180 мкм, от +100 до +300 °C — 80-120 мкм, от +300 до +500 °C — 60-80 мкм. После высыхания рекомендуется термозакалка для улучшения адгезии.

Как проверять цвет?

Цвет матовый бежевый, ориентир RAL 1015, проверяют на контрольном выкрасе после высыхания, термозакалки и полного охлаждения. Оценку проводят при стабильном освещении. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Какая подготовка поверхности требуется?

Металл очищают до степени Sa 2½ по ISO 8501-1 при эксплуатации выше +100 °C. Сварные швы и кромки подготавливают до P3 по ISO 8501-3. Поверхность должна быть сухой и минимум на 3 °C выше точки росы.

Чем обезжиривать основание?

Применяют о-ксилол, толуол или растворитель CERTA. Уайт-спирит, бензин и сольвент не используют — они оставляют пленку, ухудшающую адгезию. После обезжиривания поверхность должна быть чистой и сухой.

Можно ли наносить при отрицательных температурах?

Да, допустимая температура нанесения — от −30 до +40 °C. При отрицательных температурах материал наносят тонкими слоями до 20 мкм по сухому слою. Межслойная сушка при −30 °C составляет 120 минут.

Сколько слоев необходимо?

Покрытие формируют в 1-4 слоя в зависимости от требуемой толщины. Для достижения рекомендуемой толщины обычно достаточно 2-3 слоев с межслойной сушкой. При +20 °C межслойная сушка для слоя 50 мкм — 30 минут.
