Эмаль антикоррозионная термостойкая CERTA до 1200°С черный глубокоматовый ~RAL 9004 25 кг

Эмаль CERTA глубокоматовая черная RAL 9004 — это термостойкое антикоррозионное покрытие для металлических поверхностей, работающих при экстремальном нагреве до +1200 °C. Материал формирует прочную пленку, устойчивую к термоциклам, агрессивным средам и механическим нагрузкам. Фасовка 25 кг рассчитана на промышленные объекты: котельные, дымовые трубы, газоходы, печное оборудование и серийную окраску деталей.

Покрытие обеспечивает глубокоматовый черный цвет с ориентиром RAL 9004 и технологичный внешний вид без бликов. Эмаль наносят тонким слоем — при нагреве до +1200 °C толщина не должна превышать 15-20 мкм. Материал требует строгого соблюдения технологии подготовки и термозакалки. Большая тара снижает риск разнотона на соседних участках и упрощает организацию работ на крупных объектах.

Назначение и область применения

Эмаль предназначена для защиты металлоконструкций, работающих в условиях высоких температур и термоциклов. Основные объекты применения:

• Дымовые трубы, газоходы и воздуховоды промышленных предприятий.
• Наружные и внутренние элементы печей, котлов, теплообменников.
• Кожухи, экраны, секции и детали котельного оборудования.
• Металлические конструкции ТЭЦ, производственные линии и трубопроводы горячих сред.
• Серийная окраска деталей, требующих единой партии материала.

Покрытие выдерживает длительный нагрев и резкие перепады температур. Эмаль совместима с металлическими основаниями, подготовленными по стандартам ISO 8501. Для улучшения антикоррозионных свойств допускается применение с отвердителем CERTA PROFESSIONAL.

Состав и свойства

Эмаль изготовлена на основе органосиликатных связующих, устойчивых к окислению при высоких температурах. Пигменты обеспечивают стабильный глубокоматовый черный цвет и укрывистость. Пленка сохраняет целостность при нагреве до +1200 °C и не разрушается при термоциклах.

Покрытие устойчиво к воздействию влаги, слабоагрессивных сред и продуктов горения. Адгезия к подготовленному металлу сохраняется после термозакалки. Теоретический расход на слой 50 мкм — 175 г/м². Фактический расход зависит от шероховатости, способа нанесения и геометрии объекта. При распылении технологические потери составляют 15–25%.

Условия эксплуатации

Покрытие рассчитано на рабочий нагрев до +1200 °C. Для разных температурных режимов назначают толщину сухого слоя: при +100 °C — 150-180 мкм, при +900…+1200 °C — 15-20 мкм. Тонкий слой при экстремальном нагреве предотвращает растрескивание и отслоение.

Эмаль выдерживает термоциклы без потери защитных свойств. Оптимальные характеристики формируются после выдержки и термозакалки. Первый нагрев крупного объекта ведут контролируемо, без резкого выхода на предельную температуру. Срок службы покрытия зависит от соблюдения технологии нанесения и условий эксплуатации.

Подготовка основания

Поверхность должна быть сухой, чистой и минимум на 3 °C выше точки росы. Металл очищают от коррозии, окалины, солей, остатков флюса и загрязнений. Сварные швы, торцы и кромки подготавливают до степени P3 по ISO 8501-3. При эксплуатации выше +100 °C и при термоциклах выполняют абразивоструйную очистку до Sa 2½ по ISO 8501-1. При содержании водорастворимых солей выше 100 мг/м² поверхность промывают пресной водой под давлением.

Обезжиривание

Для обезжиривания применяют о-ксилол, толуол или растворитель CERTA. Уайт-спирит, бензин и сольвент не используют — они оставляют пленку на металле. Также исключают составы, нарушающие адгезию.

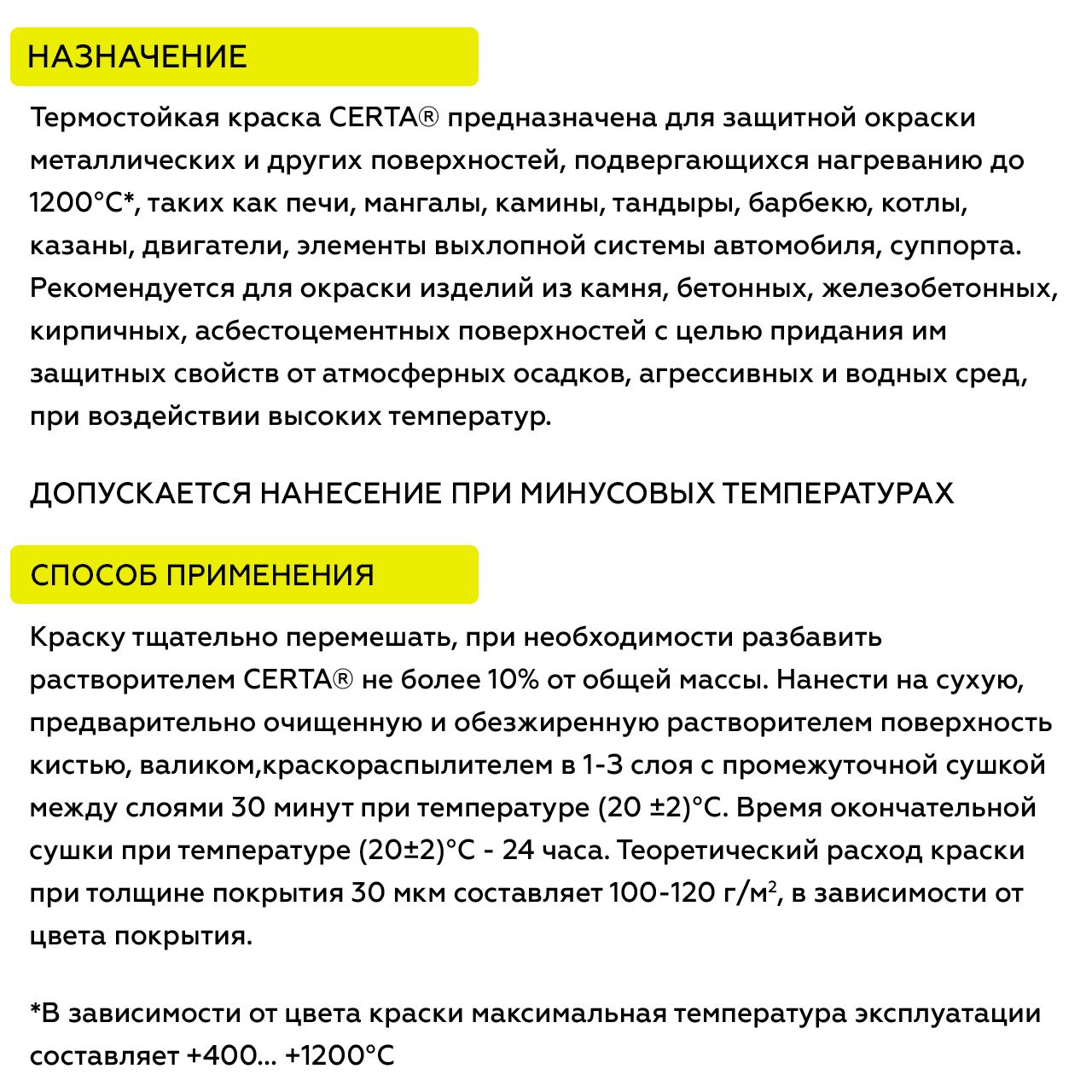

Приготовление материала

Эмаль тщательно перемешивают по всему объему тары, при необходимости профильтровывают. Температура материала должна быть близка к температуре окрашиваемой поверхности. Для разбавления используют растворитель для красок CERTA; степень разбавления не превышает 10% по массе.

Условия нанесения

Работы проводят при отсутствии осадков и относительной влажности воздуха не более 80%. Допустимая температура нанесения — от −30 до +40 °C. При отрицательных температурах материал наносят тонкими слоями до 20 мкм по сухому слою.

Способ нанесения

Основной способ — распыление. Допускаются безворсовый валик и кисть из натурального волокна. Кистью работают однонаправленными движениями без втирания. Сварные швы, торцы, кромки и труднодоступные места предварительно закрывают полосовым слоем. Покрытие формируют в 1-4 слоя; для высокотемпературного режима важно не перегружать слой.

Сушка и отверждение

Межслойная сушка для слоя 50 мкм по сухому: при +20 °C — 30 минут, при 0 °C — 60 минут, при −20 °C — 90 минут, при −30 °C — 120 минут. Время выдержки до набора оптимальных свойств при +20 °C — 72 часа. Термозакалка повышает адгезию и антикоррозионную стойкость покрытия.

Контроль качества нанесения

Проверяют сплошность покрытия, отсутствие подтеков, кратеров, загрязнений, сухого напыла и непрокрасов. Отдельно осматривают кромки, сварные швы, крепежные зоны и участки максимального нагрева.

Рекомендуемая толщина покрытия

Толщину сухого покрытия назначают по температуре эксплуатации. Для этого товара предельный рабочий нагрев составляет +1200 °C. Чем выше температура, тем тоньше должен быть слой — это связано с напряжением в пленке при нагреве. Толстый слой при экстремальном нагреве может растрескаться, тогда как тонкий равномерный слой сохраняет целостность и адгезию.

Теоретический расход неразбавленной эмали на 50 мкм по сухому слою — 175 г/м². Фактический расход зависит от шероховатости основания, способа нанесения и количества кромок. Для фасовки 25 кг расход рассчитывают по площади объекта и сложности геометрии. При распылении технологические потери составляют 15–25%.

Цвет и фактура

Цвет покрытия — глубокоматовый черный, ориентир — RAL 9004. Оттенок оценивают на высохшем, термозакаленном и полностью остывшем покрытии при стабильном освещении. Мокрый слой, нагретая поверхность и изображение на экране не используют для окончательной приемки цвета.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении черный цвет сохраняет глубину, но может проявлять легкий серый подтон. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407. Для соседних участков рекомендуется использовать материал одной партии. Глубокоматовая фактура не бликует, скрывает неровности основания и придает оборудованию технологичный вид.

Вопросы и ответы

Для каких объектов подходит фасовка 25 кг?

Фасовка 25 кг подходит для крупных котельных узлов, дымовых труб, газоходов, промышленных печей и серийной окраски деталей. Это оптимальный формат для подрядных организаций и предприятий с регулярной потребностью в термостойком покрытии.

Какой температурный режим у покрытия?

Покрытие рассчитано на рабочий нагрев до +1200 °C. Для такого режима важно соблюдать тонкослойное нанесение. При температуре до +100 °C допустима толщина 150-180 мкм, а при +900…+1200 °C — только 15-20 мкм. Толстый слой при экстремальном нагреве может растрескаться из-за термических напряжений.

Как проверять цвет?

Цвет глубокоматовый черный, ориентир RAL 9004, проверяют на контрольном выкрасе после высыхания, термозакалки и полного охлаждения. Мокрый слой и нагретая поверхность не используются для оценки цвета. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Какая подготовка нужна перед нанесением?

Металл очищают до степени Sa 2½ по ISO 8501-1, сварные швы и кромки — до P3 по ISO 8501-3. Поверхность обезжиривают о-ксилолом или растворителем CERTA. Влажность основания не допускается. Температура поверхности должна быть минимум на 3 °C выше точки росы.

Как избежать разнотона на крупной площади?

Соседние участки окрашивают материалом одной партии, а контрольный выкрас выполняют до запуска основной площади. Если используются ведра из разных партий, материал смешивают в одной емкости или применяют для разных захваток.

Можно ли наносить эмаль при отрицательной температуре?

Да, допустимая температура нанесения — от −30 до +40 °C. При отрицательных температурах материал наносят тонкими слоями до 20 мкм по сухому слою, а время межслойной сушки увеличивают. Влажность воздуха не должна превышать 80%.

Нужна ли термозакалка?

Термозакалка обязательна для формирования оптимальных свойств покрытия. Она повышает адгезию и антикоррозионную стойкость. Первый нагрев крупного объекта желательно вести контролируемо, без резкого выхода на предельную температуру.
