Преобразователь ржавчины с цинком CERTA 5 л

Индустриальный вариант преобразователя ржавчины CERTA с цинковым модификатором — это однокомпонентный жидкостный реактив для глубокой химической подготовки крупногабаритных металлических поверхностей. Продукт наносится на участки с коррозией, вступает в реакцию с оксидами железа, превращая их в нерастворимые фосфаты, и одновременно обогащает поверхностный слой цинком, создавая долговременную электрохимическую защиту. Поставляется в пластиковом ведре 5 л, не имеет цвета и после сушки образует матовый цинко-фосфатный подслой тёмно-серого оттенка, который служит идеальным основанием для любых промышленных эмалей.

Рабочий диапазон температур — от +5 °С до +35 °С. Время полного отверждения при +20 °С — 1–2 часа. Состав эффективно перерабатывает ржавчину толщиной до 100 мкм, что позволяет значительно сократить объём механической зачистки. Материал совместим с грунтами и красками CERTA, включая термостойкие и антикоррозионные системы.

Назначение и области использования

Состав разработан для подготовки стальных и чугунных конструкций, поражённых коррозией, перед финишной отделкой. Введение цинка в формулу обеспечивает не только химическую пассивацию, но и протекторную защиту, что особенно важно для объектов, работающих в агрессивных средах.

Основные сценарии применения:

• большие металлоконструкции (фермы, мосты, опоры ЛЭП);
• ограждения, заборы, промышленные ворота;
• трубопроводы и резервуары, эксплуатируемые на открытом воздухе;
• корпуса сельскохозяйственной и дорожной техники;
• вагоны, контейнеры и другие крупные металлические объекты.

Средство незаменимо при капитальном ремонте покрытий, когда полная абразивная очистка экономически неоправданна. Оно также используется для обработки новых изделий, на которых после сварки или хранения появились коррозионные следы. Как и все преобразователи, данный продукт не является финишным покрытием — он выполняет функцию химического грунта, поверх которого обязательно наносится эмаль или краска. Без окрашивания допускается лишь кратковременная консервация.

Состав и технологические свойства

Действующее вещество — ортофосфорная кислота, усиленная цинкосодержащими соединениями и плёнкообразующими добавками. При контакте с ржавчиной кислота преобразует нестабильные окислы в прочные фосфаты железа, а ионы цинка внедряются в кристаллическую решётку, создавая дополнительный анодный барьер. Модифицирующие компоненты обеспечивают равномерность реакции и предотвращают образование кристаллических осадков.

Состав не имеет резкого запаха, негорюч, не образует взрывоопасных паров. Высушенная плёнка характеризуется высокой адгезией к металлу и ко всем последующим слоям. Расход материала — 150–200 г/м² при толщине ржавчины до 100 мкм.

Эксплуатационные показатели

Цинко-фосфатный слой стабилен в интервале температур от −60 °С до +120 °С (в комбинации с подходящей эмалью возможно расширение до +350 °С). Сам преобразованный слой не является финишным — его задача подготовить металл. В системе с эмалями CERTA срок службы покрытия достигает 10–20 лет в умеренном и холодном климате, при условии соблюдения технологии и достаточной толщины верхнего слоя.

Продукт не предназначен для постоянного контакта с питьевой водой и продуктами питания. Для систем хозяйственно-питьевого водоснабжения используйте специально сертифицированные покрытия.

Подготовка основания

Удалите отслаивающуюся ржавчину, грязь и старые покрытия с помощью механических инструментов (щётки, шпатели, пескоструй). Плотно прилегающую ржавчину не трогайте — её переработает преобразователь. Поверхность должна быть сухой, без масляных пятен и пыли. Степень очистки — не ниже Sa 2½ по ISO 8501-1.

Обезжиривание

Проведите обезжиривание растворителем CERTA, толуолом или о-ксилолом. Нанесите состав на чистую ветошь и протрите металл. Не применяйте уайт-спирит, бензин или сольвент — они оставляют масляную плёнку. После обезжиривания выдержите паузу 10–15 минут для полного испарения растворителя.

Приготовление к применению

Перед использованием тщательно перемешайте содержимое ведра. Состав готов к работе, разведение не требуется. При необходимости снижения вязкости для распыления допускается добавление до 5% о-ксилола, но обычно применяют в исходном виде.

Условия и техника нанесения

Работы выполняйте при температуре от +5 °С до +35 °С и влажности не более 80%. Запрещено наносить на влажную, обледенелую или заснеженную поверхность. Температура металла должна быть на 3 °С выше точки росы. Избегайте осадков и тумана при работе на открытом воздухе.

Наносите кистью, валиком или краскопультом. Кисть — из натурального ворса, валик — безворсовый. При распылении используйте сопло 1,5–2,5 мм и давление 1,5–2,5 кгс/см². Распределяйте равномерно без подтёков. Сварные швы, углы и кромки обрабатывайте в первую очередь. Расход — 150–200 г/м².

Сушка и отверждение

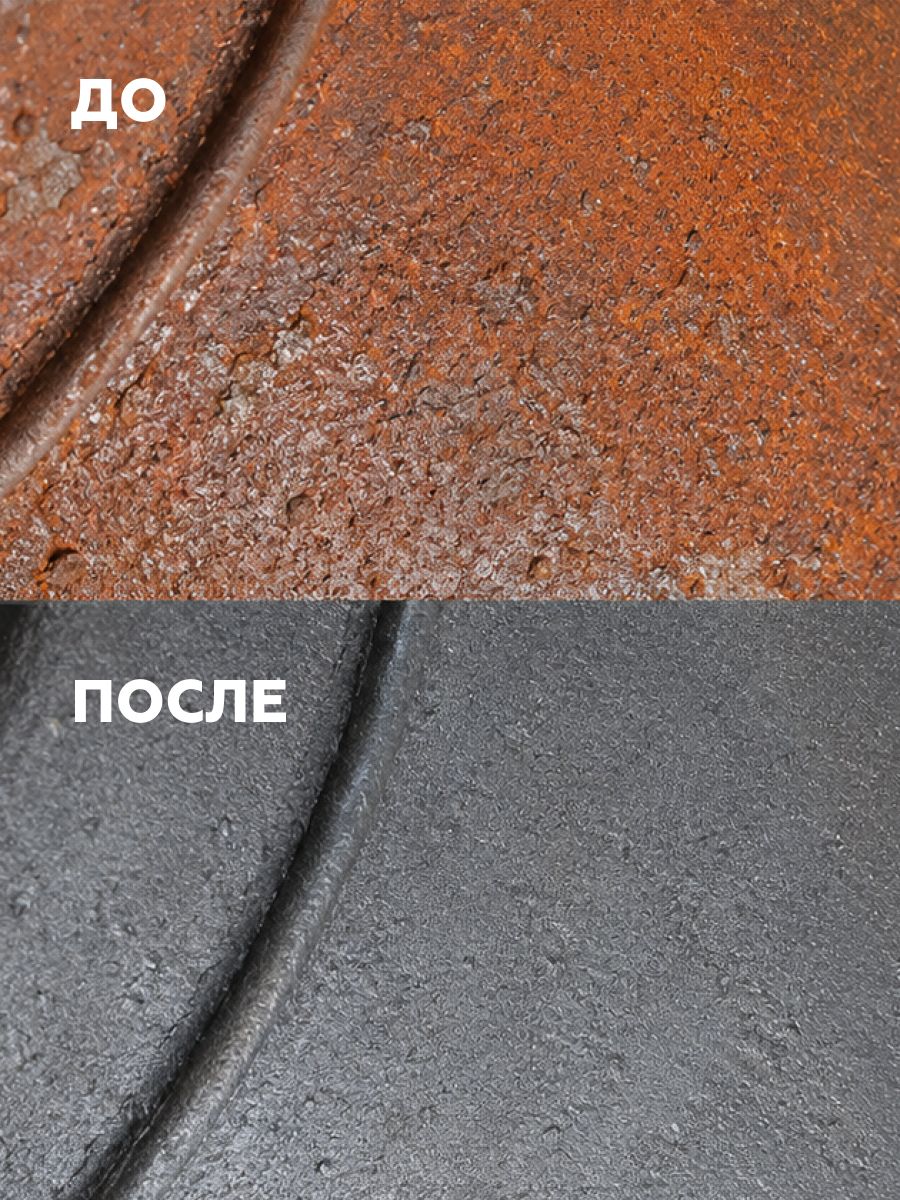

При +20 °С время высыхания — 1–2 часа. При понижении температуры время увеличивается. После высыхания слой приобретает тёмно-серый или чёрный цвет. Если появился белый налёт — удалите его сухой ветошью. После полного высыхания наносите грунт или эмаль по технологии CERTA. Промежуточная сушка перед финишным покрытием — не менее 2 часов.

Меры безопасности

Работайте в проветриваемом помещении или на улице. Используйте резиновые перчатки, очки и респиратор. Избегайте попадания на кожу и слизистые. При попадании в глаза — немедленно промойте водой и обратитесь к врачу. Храните в плотно закрытой таре, вдали от нагревателей и солнца. Не сливайте остатки в канализацию.

Рекомендуемая толщина слоя

Преобразователь формирует тонкий слой толщиной 5–15 мкм, которого достаточно для полноценной реакции и создания цинкового барьера. Более толстый слой не улучшает защиту, но может вызвать белый налёт и снизить адгезию.

Ключевое значение для долговечности имеет качество финишного лакокрасочного покрытия. Рекомендуемая общая толщина системы CERTA — от 100 мкм для промышленных условий.

Цвет и фактура

Состав бесцветен в жидком виде; после реакции подслой приобретает тёмно-серый или чёрный оттенок из-за взаимодействия с окислами железа. Интенсивность цвета зависит от толщины ржавчины и количества нанесённого материала. Плёнка матовая, без глянца, с лёгкой графитовой тональностью.

Материал не является декоративным — он выполняет исключительно подготовительную функцию и требует обязательного окрашивания. Для соседних участков рекомендуется использовать продукцию одной партии, чтобы избежать незначительных цветовых различий.

После обработки наносите покрытия CERTA согласно технологической карте. Фиксируйте дату обработки и состав системы для контроля качества.

Часто задаваемые вопросы

Как подготовить поверхность перед использованием?

Удалите отслаивающуюся ржавчину, грязь и старые краски механически до степени Sa 2½ по ISO 8501-1. Плотно сидящую ржавчину оставляйте. Поверхность должна быть сухой и обезжиренной. Обезжиривайте растворителем CERTA, толуолом или о-ксилолом. Не используйте уайт-спирит или бензин.

Можно ли наносить на старое покрытие?

Нет, преобразователь работает только по открытому металлу. Все остатки краски необходимо удалить. Сварные швы и кромки подготавливайте до степени P3 по ISO 8501-3.

Сколько сохнет состав?

При +20 °С и влажности до 80% — 1–2 часа. При понижении температуры время увеличивается. После высыхания слой темнеет. Промежуточная сушка перед покраской — минимум 2 часа.

Каков расход на квадратный метр?

150–200 г/м² при толщине ржавчины до 100 мкм. При сильной коррозии расход может достигать 250 г/м². Ведра 5 л хватает на 25–35 м².

Можно ли работать при минусовой температуре?

Нет, минимальная температура — +5 °С. При отрицательных значениях реакция замедляется, а при замерзании влаги состав не работает.

Нужно ли смывать преобразователь после высыхания?

Нет, высохший слой не смывают — он служит основанием для окрашивания. При появлении белого налёта просто протрите сухой тканью. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Какое покрытие наносить сверху?

Используйте системы CERTA: грунтовки, эмали, термостойкие составы. Рекомендуемая общая толщина — от 100 мкм. Срок службы — до 10–20 лет при соблюдении технологии.
