Органосиликатная краска 51-03 CERTA радиационностойкая (ТУ 84-725-78) зеленый (~RAL 6002) 25 кг

Органосиликатная композиция ОС-51-03 CERTA (ТУ 84-725-78) — это специализированный материал для защитно-декоративной отделки бетонных, железобетонных и кирпичных конструкций. Состав разработан для объектов с повышенными требованиями к радиационной стойкости и возможности дезактивации, включая помещения энергоблоков. Покрытие выдерживает нагрев до +300 °C и сохраняет эластичность при морозе до −60 °C, что делает его пригодным для широкого спектра промышленных условий.

Композиция поставляется в ведре 25 кг, формирует матовую фактуру и зеленый цвет, близкий к RAL 6002. Материал создает твердое, износостойкое покрытие с низким водопоглощением, устойчивое к воздействию дезактивирующих растворов по ГОСТ Р 51102-97. Покрытие защищает основание от агрессивной среды и позволяет проводить эффективную санитарную обработку поверхностей без потери защитных свойств.

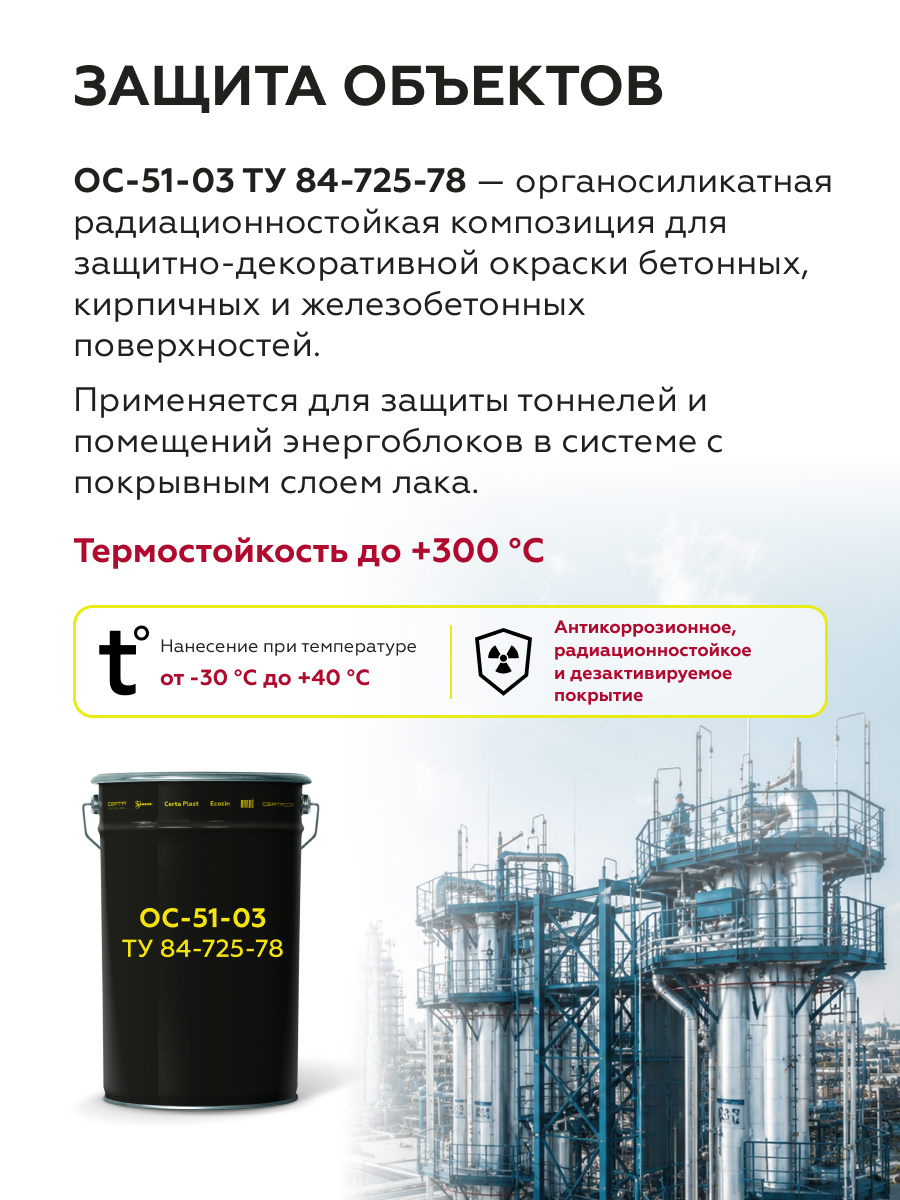

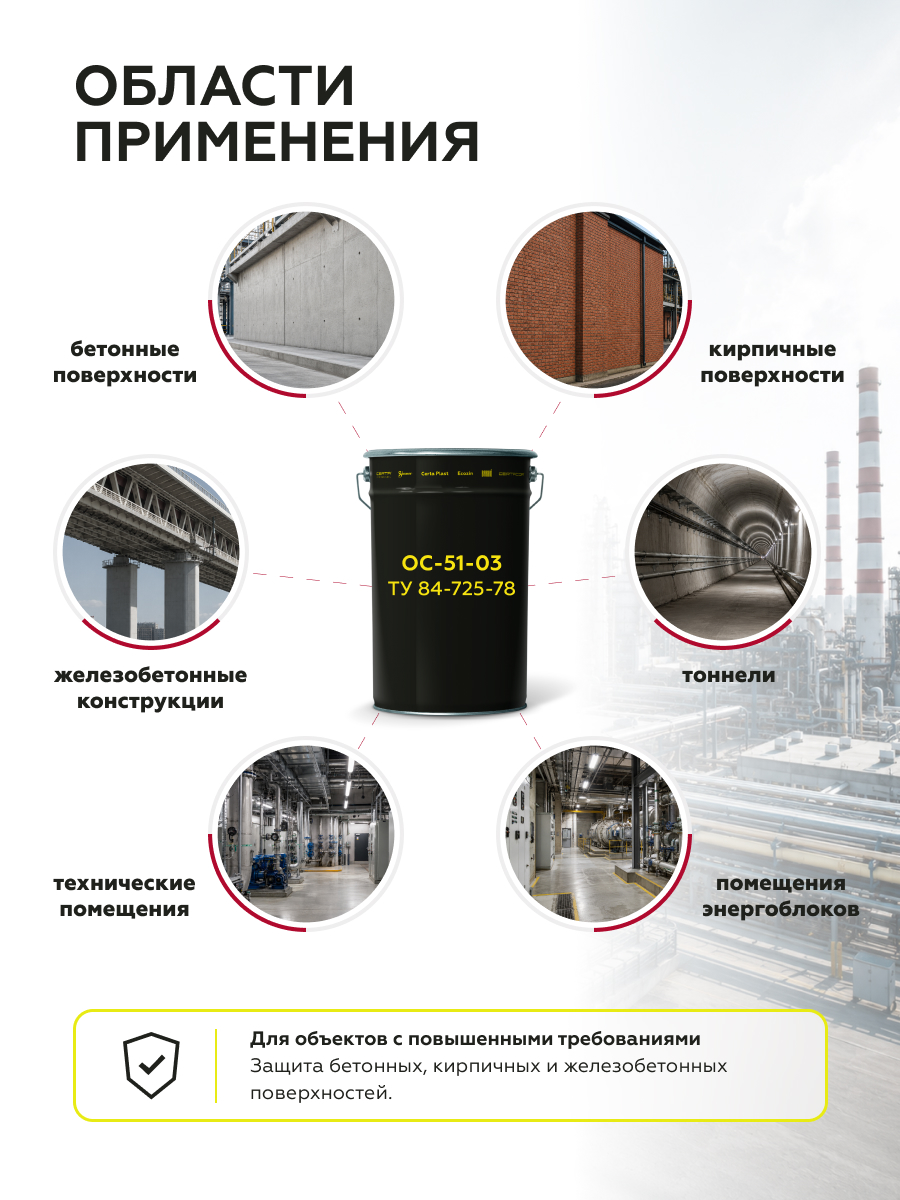

Назначение и область применения

Основное назначение ОС-51-03 — антикоррозионная и радиационная защита строительных конструкций. Материал применяется для окраски бетонных и кирпичных поверхностей, монолитного и сборного железобетона, тоннелей, а также для безопасной эксплуатации помещений энергоблоков в системе с покрывным слоем лака КО-921. Покрытие востребовано на объектах атомной энергетики, в лабораториях, на производствах с повышенным радиационным фоном и в системах, где требуется регулярная дезактивация поверхностей.

Композиция также подходит для защиты металлических поверхностей, включая трубопроводы тепловых сетей и оборудование, эксплуатирующееся в парогазовой среде. Благодаря термостойкости до +300 °C (для красного, синего и желтого цветов — до +250 °C) материал можно использовать на элементах, подверженных локальному нагреву. Покрытие сохраняет целостность при подземной и надземной прокладке труб, в тоннелях, коллекторах, внутри и снаружи зданий.

Состав и свойства

ОС-51-03 — это органосиликатная композиция на основе кремнийорганических связующих, растворенных в ароматических растворителях (толуол, ксилол). После испарения растворителя формируется сшитая полимерная матрица, устойчивая к воздействию влаги, кислот и щелочей умеренной концентрации. Для отверждения композиции вводится отвердитель ТБТ, ПБТ или АГМ-9 в количестве 0,5 % от массы материала.

Ключевое свойство материала — радиационная стойкость. Покрытие сохраняет защитные функции при воздействии ионизирующего излучения и выдерживает многократную обработку дезактивирующими растворами. Для обеспечения дезактивируемости на основной слой ОС-51-03 наносится финишный слой кремнийорганического лака КО-921 с отвердителем АГМ-9 (0,5 % по массе) толщиной 30–50 мкм. Такая двухслойная система обеспечивает легкое удаление радиоактивных загрязнений и соответствует требованиям ГОСТ Р 51102-97.

Покрытие паропроницаемо, что особенно важно для бетонных оснований: материал не запирает влагу внутри конструкции, позволяя ей испаряться естественным путем. Это предотвращает развитие плесени и грибка, а также снижает риск отслоения покрытия при перепадах температур. Расход композиции — 330–350 г/м² при толщине слоя 100 мкм без учета технологических потерь.

Условия эксплуатации

Покрытие ОС-51-03 рассчитано на эксплуатацию в интервале температур от −60 °C до +300 °C. Для красного, синего и желтого цветов, а также их оттенков, верхний предел ограничен +250 °C. Материал устойчив к воздействию промышленной атмосферы коррозионных категорий С1–С3 по ISO 12944-2, сохраняет защитные свойства при повышенной влажности и периодическом контакте с водой.

Срок службы покрытия зависит от качества подготовки поверхности и соблюдения технологии нанесения. При корректной подготовке бетонного основания и соблюдении режимов отверждения покрытие сохраняет защитные функции в течение длительного времени. Полный набор оптимальных свойств происходит за 72 часа при +20 °C. До истечения этого срока покрытие не рекомендуется подвергать механическим нагрузкам и обработке дезактивирующими растворами.

Подготовка основания

Бетонное основание должно быть выдержано не менее 28 суток после укладки. Влажность бетона на глубине до 20 мм — не более 4 % по массе. Прочность на сжатие — не менее 20 МПа, на растяжение — не менее 1,5 МПа. Поверхность должна быть сухой, без пленочной влаги, льда и снега. Нанесение покрытия по влажной поверхности запрещено.

Удалите выступающую арматуру, раковины, наплывы, сколы ребер. Жировые и смоляные пятна вырубите, участки зацементируйте и зашпатлюйте. Места примыкания пола к колоннам и фундаментам замонолитьте. Оптимальный способ очистки — дробеструйная обработка чугунной или стальной колотой дробью грануляцией до 2,0 мм. При невозможности абразивоструйной обработки используйте шлифовальные машины и механизированный инструмент. Отклонение ровности основания — не более 4,0 мм на двухметровой рейке.

Дефекты поверхности глубже 2 мм выровняйте сухими шпатлевочными смесями. ОС-51-03 совместима со всеми типами сухих шпатлевочных смесей. После выравнивания поверхность должна быть сухой.

Обезжиривание

Металлические поверхности обезжирьте толуолом, ксилолом, растворителями Р-646, Р-4, Р-5. Не используйте сольвент, бензин и уайт-спирит. Бетонные поверхности обезжиривайте только при наличии жировых загрязнений. Протрите поверхность ветошью, смоченной растворителем, и дайте ей высохнуть. Обезжиривание проводите непосредственно перед окрашиванием, но не позднее чем через 6 часов после механической обработки на открытом воздухе и 24 часов — внутри помещения.

Приготовление материала

Тщательно перемешайте композицию миксером до полного исчезновения осадка и однородности по всему объему. Выдержите материал примерно 10 минут до исчезновения пузырей.

Введите расчетное количество отвердителя АГМ-9, ТБТ или ПБТ — 0,5 % от массы композиции. Добавляйте отвердитель постепенно, небольшими порциями, при интенсивном перемешивании до полной однородности. После перемешивания выдержите смесь 10 минут. Жизнеспособность композиции с отвердителем АГМ-9 при +20 °C — 24 часа, с ТБТ или ПБТ — 48 часов.

Для грунтовочного слоя разбавьте композицию толуолом или ксилолом на 10–15 %. При нанесении при температуре выше 0 °C материал используйте без разбавления. При отрицательной температуре добавляйте толуол порциями: 1–2 % при температуре от 0 до −10 °C, 3–5 % при от −10 до −30 °C. Суммарное количество растворителя — не более 10 %.

Условия нанесения

Температура окружающей среды при распылении — от −30 °C до +40 °C, при нанесении кистью или валиком — от −30 °C до +25 °C. Относительная влажность воздуха — не более 80 %. Запрещается наносить покрытие во время осадков. При распылении скорость ветра не должна превышать 10 м/с. Температура окрашиваемой поверхности должна быть на 3 °C выше точки росы.

Способ нанесения

Нанесите композицию не менее чем в три слоя: первый — грунтовочный, последующие — основное нанесение. Для грунтовки используйте ОС-51-03, разбавленную толуолом или ксилолом на 10–15 %.

При пневматическом распылении соблюдайте дистанцию 200–300 мм от сопла до поверхности, давление воздуха 1,5–3,0 кгс/см². При безвоздушном распылении — дистанция 300–500 мм, рабочее давление 80–150 бар, диаметр сопла 0,33; 0,38; 0,43 мм, угол распыления 20°, 30° или 40°. Кистью наносите материал слоем толщиной 30–50 мкм. Валиком работайте только по плоским поверхностям.

Труднодоступные места — сварные швы, торцевые кромки, болтовые соединения, зоны примыкания вертикальных поверхностей к горизонтальным — прокрасьте кистью до нанесения основного слоя. На больших площадях работайте за один проход, используя материал одной партии, чтобы избежать видимых стыков.

Для обеспечения дезактивируемости нанесите финишный слой кремнийорганического лака КО-921 с отвердителем АГМ-9 (0,5 % по массе) толщиной 30–50 мкм.

Сушка и отверждение

Минимальное время межслойной сушки при распылении: 90 минут при −20 °C, 60 минут при 0 °C, 30 минут при +20 °C. При нанесении кистью или валиком время межслойной сушки увеличивается в 2–3 раза. Допускается сокращение времени при высыхании покрытия «на отлип».

Полный набор оптимальных свойств происходит за 72 часа при +20 °C. При эксплуатации покрытия при температуре выше +100 °C выполните постепенный нагрев: выдержка на воздухе не менее 1 часа, подъем температуры со скоростью 3,5 °C в минуту, отверждение при рабочей температуре не менее 3 часов.

Меры безопасности

Работайте в средствах индивидуальной защиты: респираторе, защитных очках, перчатках. Обеспечьте проветривание рабочей зоны. Категорически запрещается наносить композицию в закрытых помещениях, ямах, колодцах. В зоне радиусом 25 м от места работ запрещены курение, огонь и сварочные работы. При попадании материала на кожу удалите его очищающим кремом, промойте водой с мылом. При загорании используйте песок, кошму, асбестовое одеяло, пенный или углекислотный огнетушитель.

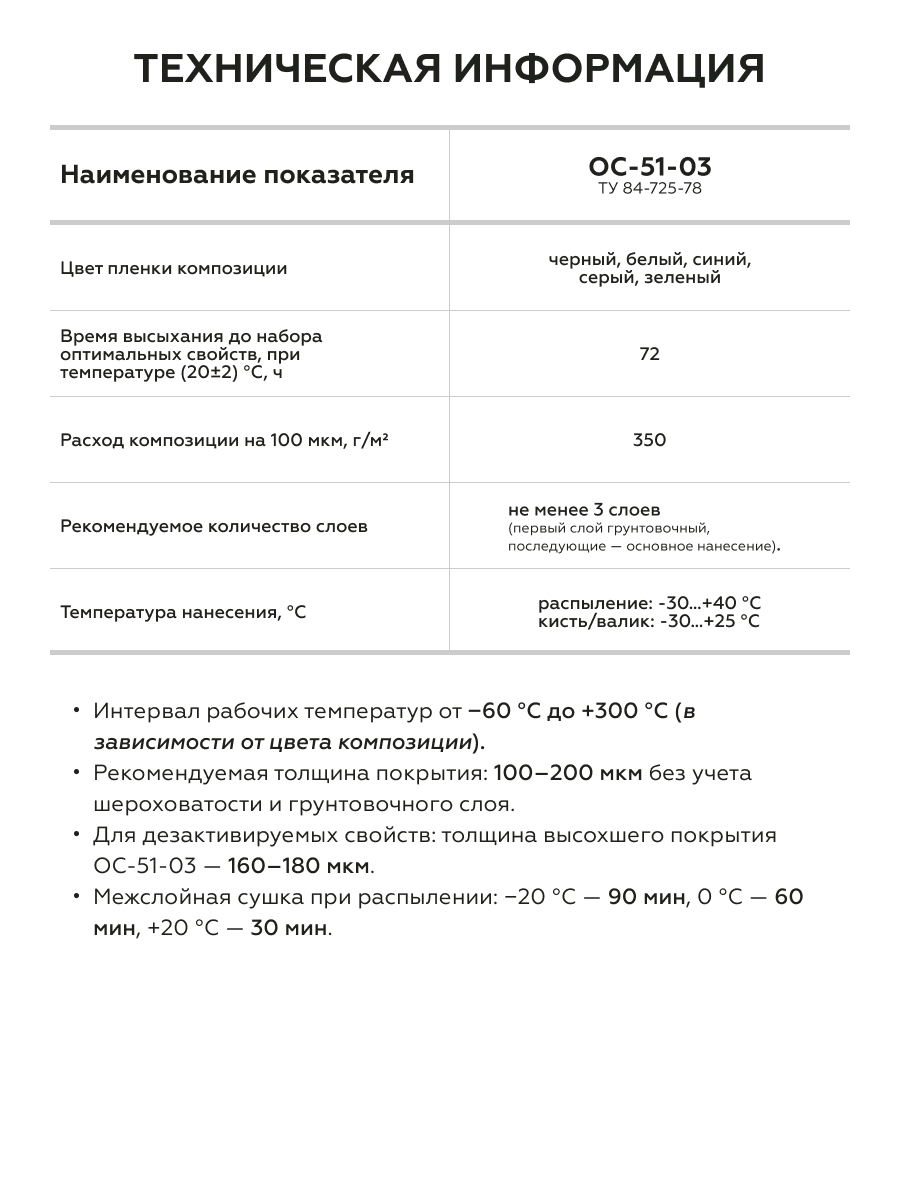

Рекомендуемая толщина покрытия

Толщина покрытия напрямую определяет защитные свойства системы. Недостаточная толщина приводит к преждевременному износу и потере дезактивируемых свойств. Избыточная толщина увеличивает расход материала и может вызвать внутренние напряжения в пленке.

Композиция наносится не менее чем в три слоя: первый — грунтовочный, последующие — основное нанесение. Общая толщина покрытия ОС-51-03 — 100–200 мкм без учета шероховатости и грунтовочного слоя. Для обеспечения дезактивируемых свойств толщина высохшего покрытия должна быть 160–180 мкм.

Контроль толщины выполняйте на металлических контрольных образцах, окрашенных одновременно с защищаемой поверхностью. Для оценки толщины используйте толщиномер. При замерах на шероховатой поверхности вычитайте корректирующую величину: для тонкого профиля (25–60 мкм) — 10 мкм, для среднего (60–100 мкм) — 25 мкм, для грубого (100–150 мкм) — 40 мкм.

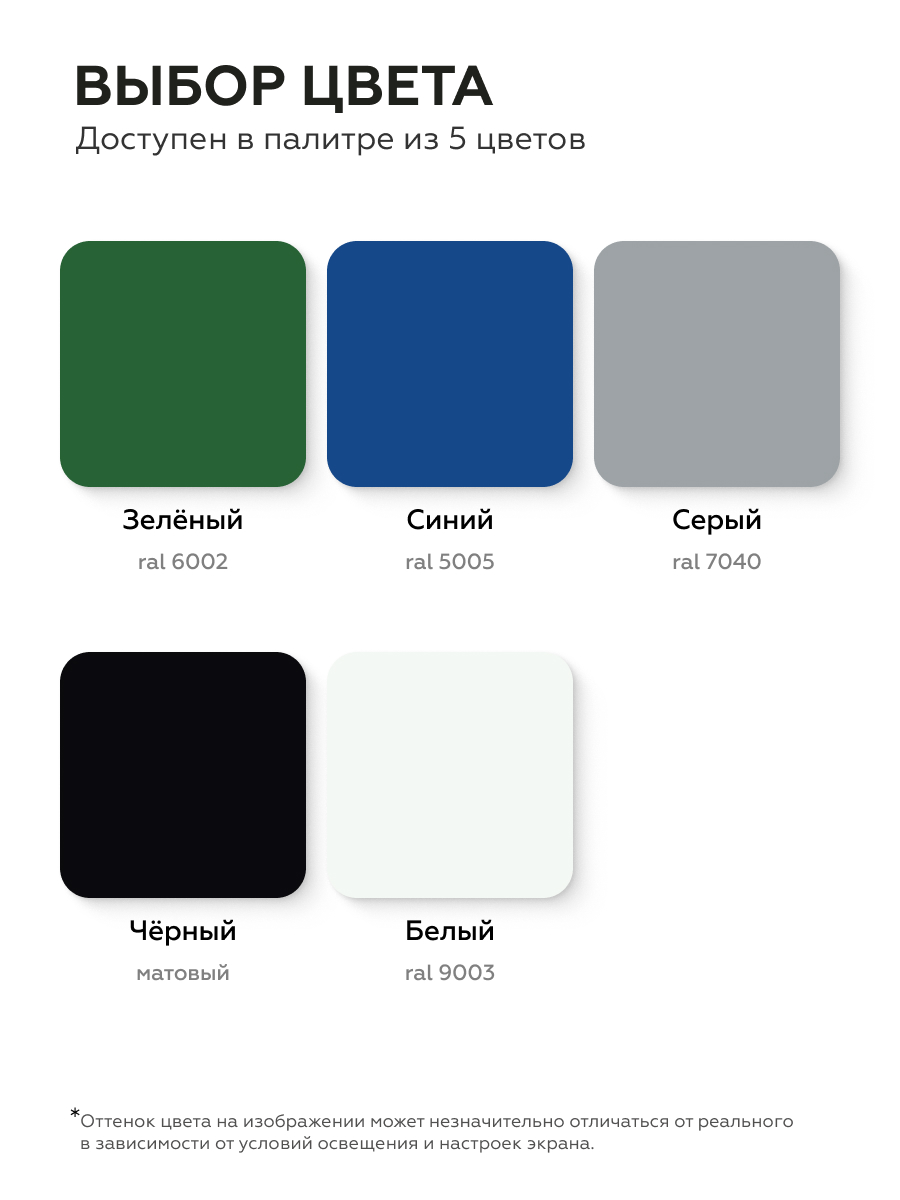

Цвет и фактура

Композиция ОС-51-03 CERTA имеет зеленый цвет, близкий к RAL 6002. Это насыщенный травяной зеленый без желтизны и синевы, характерный для промышленных защитных покрытий. Цвет стабилен в пределах партии и не выгорает при воздействии ультрафиолетового излучения.

Фактура покрытия — матовая, однородная. После полного отверждения поверхность имеет равномерный низкий блеск, не дающий бликов при искусственном освещении. Это важно для помещений с интенсивным освещением, где глянцевые поверхности создают дискомфорт для персонала.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении зеленый цвет сохраняет глубину, при дневном — проявляет естественную насыщенность. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Срок годности композиции в закрытой таре — не менее 3 лет (36 месяцев) при соблюдении условий хранения. Храните материал в сухом помещении при температуре от −30 °C до +35 °C, защищая от прямых солнечных лучей и влаги.

Вопросы и ответы

Как подготовить бетонную поверхность перед нанесением?

Бетон должен быть выдержан не менее 28 суток, влажность на глубине 20 мм — не более 4 %. Поверхность очищают дробеструйным методом или шлифовальными машинами, удаляют масляные пятна, раковины и наплывы. Отклонение ровности — не более 4 мм на двухметровой рейке. После очистки поверхность обеспыливают промышленным пылесосом.

Нужен ли отвердитель для ОС-51-03?

Да, для отверждения композиции вводится отвердитель ТБТ, ПБТ или АГМ-9 в количестве 0,5 % от массы композиции. Отвердитель добавляют постепенно при интенсивном перемешивании. Жизнеспособность смеси с АГМ-9 при +20 °C — 24 часа, с ТБТ и ПБТ — 48 часов.

Можно ли наносить ОС-51-03 при отрицательной температуре?

Да, нанесение возможно при температуре от −30 °C до +40 °C. При отрицательной температуре композицию разбавляют толуолом: 1–2 % при температуре от 0 до −10 °C, 3–5 % при от −10 до −30 °C. Суммарное количество растворителя не должно превышать 10 %. Запрещается наносить материал при наличии на поверхности влаги, льда или снега.

Какой расход композиции на квадратный метр?

Расход ОС-51-03 без разбавления при толщине покрытия 100 мкм составляет 330–350 г/м² без учета технологических потерь. Фактический расход зависит от способа нанесения, шероховатости поверхности и квалификации рабочих. При нанесении на пористые основания расход может увеличиться на 20 %.

Сколько сохнет покрытие?

Время межслойной сушки при распылении: 90 минут при −20 °C, 60 минут при 0 °C, 30 минут при +20 °C. Полный набор оптимальных свойств происходит за 72 часа при +20 °C. При эксплуатации покрытия при температуре выше +100 °C требуется постепенный нагрев со скоростью 3,5 °C в минуту и выдержка при рабочей температуре не менее 3 часов.

Какая максимальная температура эксплуатации?

Покрытие рассчитано на эксплуатацию от −60 °C до +300 °C. Для красного, синего и желтого цветов, а также их оттенков, верхний предел ограничен +250 °C. При эксплуатации выше +100 °C необходимо провести горячее отверждение при вводе объекта в эксплуатацию.

Как хранить композицию?

Срок годности в закрытой таре — не менее 3 лет (36 месяцев). Храните материал в сухом помещении при температуре от −30 °C до +35 °C, защищая от прямых солнечных лучей и влаги. Транспортировку осуществляйте по ГОСТ 9980.5.
