Преобразователь ржавчины CERTA 0,5 л

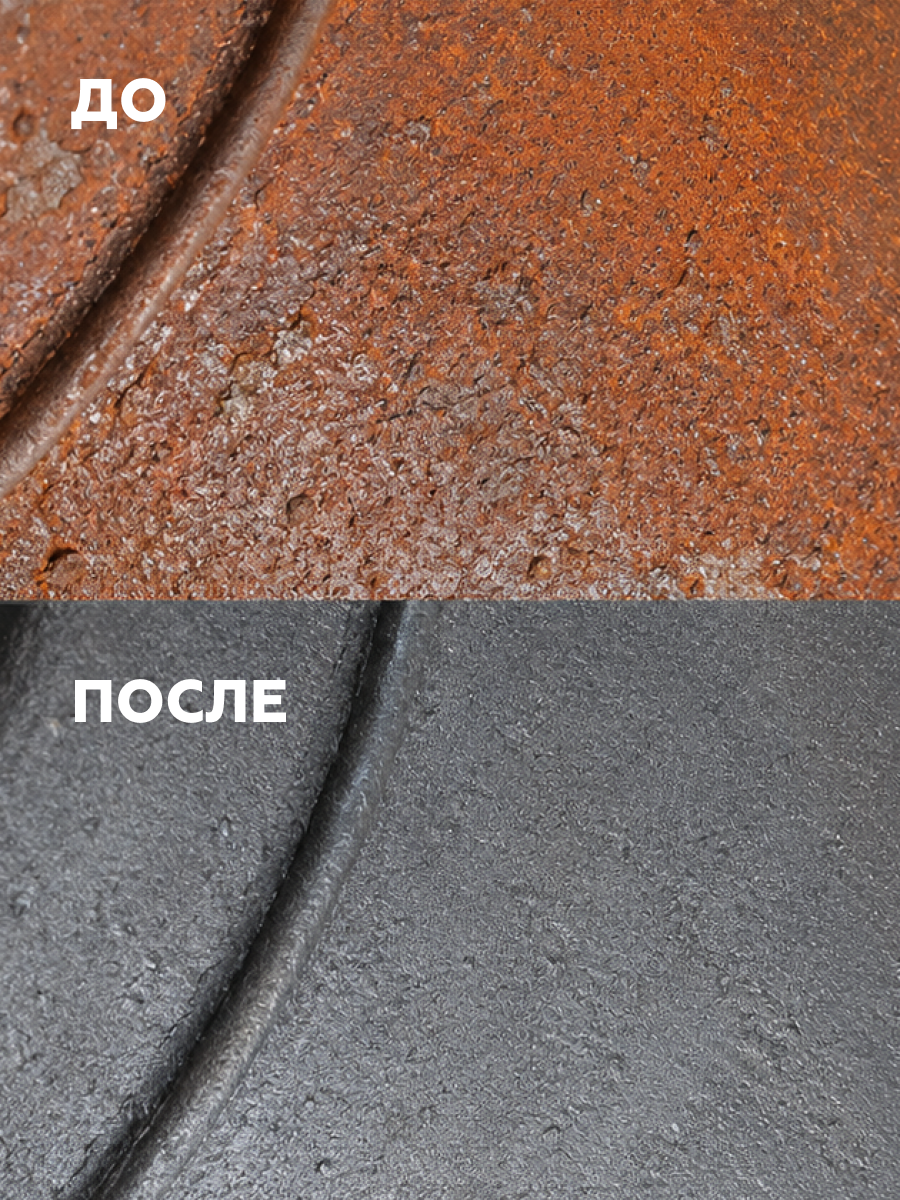

Преобразователь ржавчины CERTA — однокомпонентный состав для химической подготовки металла перед окрашиванием. Материал наносится непосредственно на коррозионные поражения, вступает в реакцию с оксидами железа и переводит их в стабильное пассивное состояние. Продукт поставляется в банке 0,5 л, имеет бесцветный состав и формирует матовую пленку после высыхания.

Рабочий диапазон температур нанесения — от +5 °С до +35 °С. Полное высыхание при +20 °С занимает 2 часа. Состав эффективен по ржавчине толщиной до 50 мкм, плотно сцепленной с металлом. После обработки поверхность готова к нанесению финишных эмалей CERTA.

Назначение и область применения

Состав предназначен для обработки стальных и чугунных поверхностей перед окрашиванием. Преобразователь работает по коррозии толщиной до 50 мкм, переводя оксиды железа в фосфаты. После реакции формируется пассивирующая пленка, которая останавливает коррозионный процесс и улучшает адгезию финишного покрытия.

Типичные объекты применения — металлоконструкции, элементы кузовов автомобилей, ворота, заборы, ограждения, трубы, емкости, сельскохозяйственная техника. Материал эффективен при ремонте покрытий, когда полное удаление коррозии механическим способом невозможно или нецелесообразно. Преобразователь также используют при подготовке новых изделий со следами коррозии после сварки или хранения.

Продукт не является декоративным финишем. Он выполняет функцию грунтовочного химического слоя, поверх которого обязательно наносится эмаль или краска. Использование без последующего окрашивания допускается только для временной консервации поверхности на короткий срок.

Состав и свойства

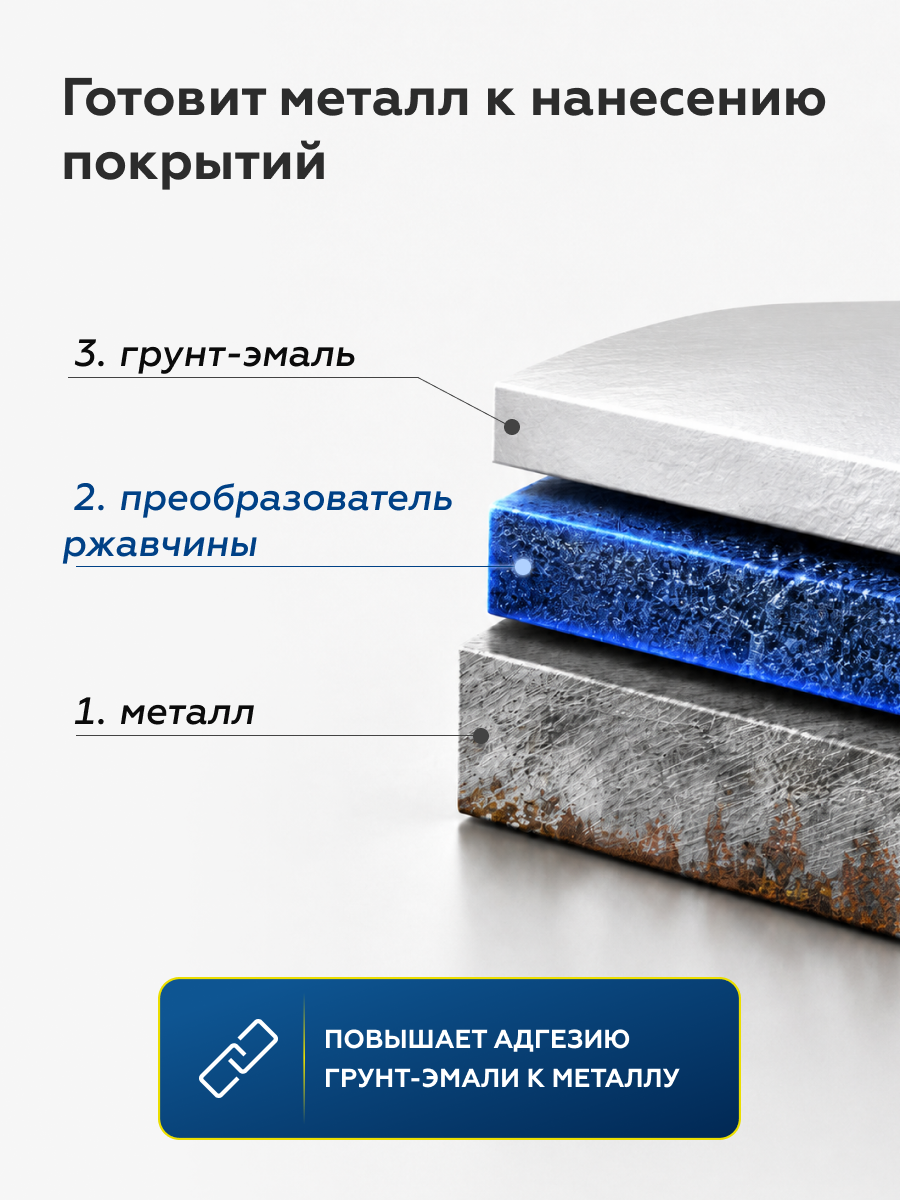

Действующая основа — ортофосфорная кислота в комплексе с пленкообразующими компонентами. При контакте с ржавчиной кислота реагирует с оксидами железа, переводя их в фосфаты — устойчивые соединения, не подверженные дальнейшему окислению. На поверхности формируется тонкая пассивирующая пленка, которая останавливает коррозию и создает основу для сцепления с финишным покрытием.

Состав не содержит агрессивных растворителей, имеет низкий уровень летучих органических соединений. После высыхания пленка не дает усадки и не растрескивается. Материал совместим с алкидными, акриловыми, эпоксидными и полиуретановыми эмалями. При выборе финишного покрытия руководствуйтесь технологической картой конкретной системы окраски.

Бесцветность состава — ключевое преимущество. Преобразователь не влияет на конечный цвет покрытия, не создает пятен и разводов. Это особенно важно при окрашивании светлыми эмалями, где посторонние оттенки грунтовочного слоя могут просвечивать через финиш.

Условия эксплуатации

Сформированный преобразователем слой сохраняет свойства в диапазоне температур от −60 °С до +120 °С. Показатели относятся к промежуточному слою, находящемуся под финишным покрытием. Эксплуатационные характеристики всей системы определяются верхним слоем эмали.

Срок службы покрытия при правильном применении сопоставим со сроком службы стандартной грунтовочной системы. Прогнозируемая долговечность в условиях промышленной атмосферы умеренного климата — не менее 10 лет при условии нанесения качественного финишного покрытия.

Материал не предназначен для постоянного контакта с питьевой водой и пищевыми продуктами. При использовании в системах водоснабжения применяйте специализированные покрытия, допущенные для контакта с питьевой водой.

Подготовка основания

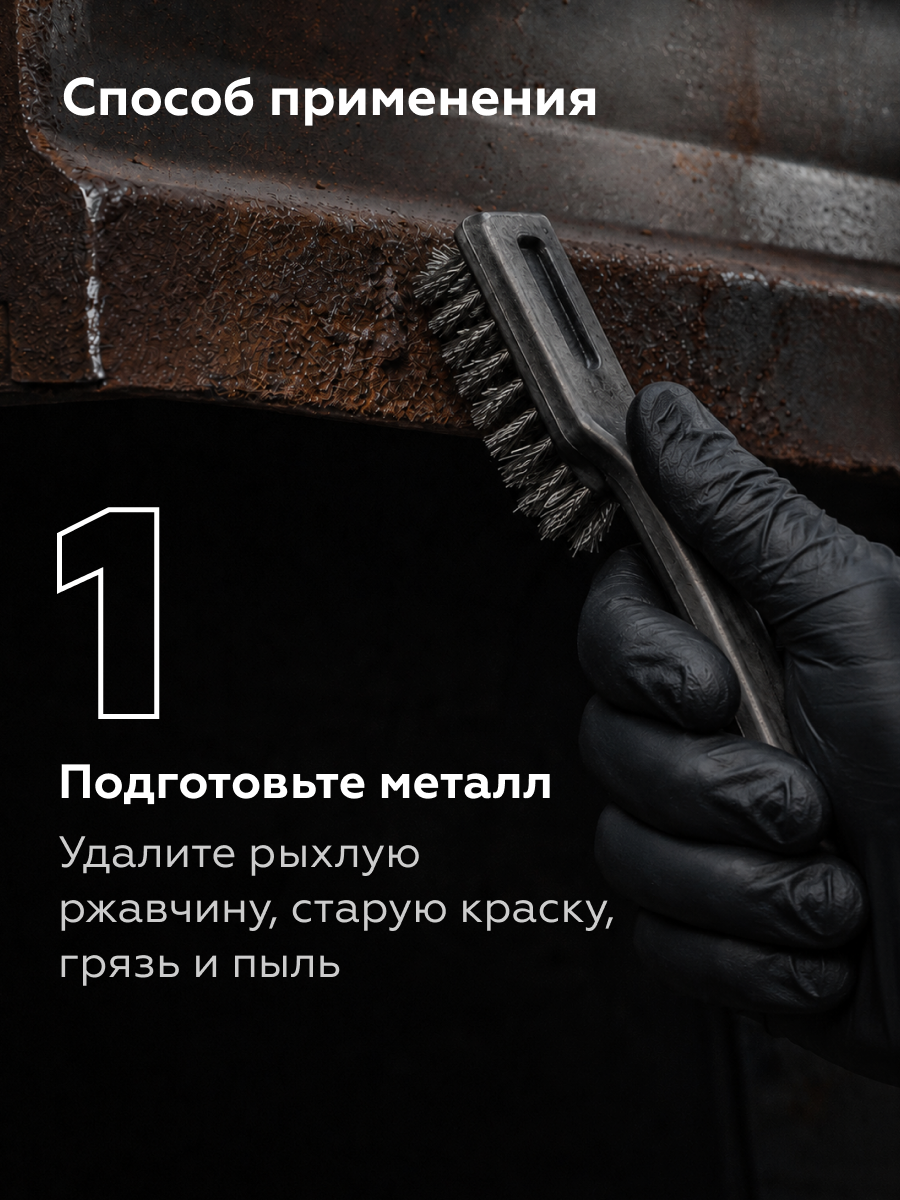

Удалите рыхлую ржавчину, отслаивающуюся окалину, грязь и пыль. Используйте металлическую щетку, шлифовальную машинку или наждачную бумагу. Плотно сцепленную ржавчину можно оставить — преобразователь переведет ее в пассивное состояние. Поверхность должна быть сухой. Работать по влажному металлу, льду или снегу запрещается.

Обезжиривание

Удалите масляные и жировые загрязнения растворителем CERTA, о-ксилолом или толуолом. Протрите поверхность ветошью, смоченной в растворителе, и дайте ей высохнуть. Запрещается использовать уайт-спирит, бензин и сольвент — они оставляют пленку, ухудшающую контакт преобразователя с металлом.

Приготовление материала

Перед применением тщательно перемешайте состав в заводской таре. Преобразователь готов к использованию без разбавления. При необходимости снизить вязкость для распыления допустимо добавить до 5 % о-ксилола. Разбавляйте постепенно, небольшими порциями, контролируя консистенцию.

Условия нанесения

Работайте при температуре воздуха и поверхности от +5 °С до +35 °С. Относительная влажность воздуха — не более 80 %. Запрещается наносить состав во время дождя, тумана или снега. Температура поверхности должна быть на 3 °С выше точки росы.

Способ нанесения

Наносите преобразователь кистью, валиком или краскопультом. Равномерно распределяйте состав по поверхности, избегая подтеков и луж. При распылении используйте сопло 1,5–2,0 мм, давление 1,5–2,5 кгс/см², расстояние до поверхности 200–300 мм. На труднодоступные места — сварные швы, кромки, углы — нанесите состав кистью в первую очередь.

Сушка и отверждение

Время высыхания при +20 °С — 2 часа. При понижении температуры до +10 °С время увеличивается до 4–5 часов. После высыхания поверхность должна быть сухой на ощупь и не липкой. Приступайте к нанесению финишной эмали после полного высыхания преобразователя. Межслойная сушка «на отлип» при +20 °С — 30 минут.

Меры безопасности

Работайте в хорошо проветриваемом помещении или на открытом воздухе. Используйте резиновые перчатки и защитные очки. При попадании состава на кожу промойте участок водой с мылом. При попадании в глаза — обильно промойте водой и обратитесь к врачу. Храните материал в плотно закрытой таре, вдали от источников огня и нагревательных приборов. Беречь от детей.

Рекомендуемая толщина покрытия

Преобразователь ржавчины CERTA формирует тонкий химический слой, толщина которого зависит от количества нанесенного состава и степени поражения поверхности коррозией. Оптимальная толщина сухого слоя — 10–20 мкм. Этого достаточно для полного фосфатирования ржавчины и создания пассивирующей пленки.

Не наносите избыточное количество состава. Толстый слой замедляет высыхание и может вызвать образование белого налета на поверхности. При необходимости нанесите второй слой после высыхания первого.

Расход материала при толщине слоя 10–20 мкм составляет 130 г/м². Фактический расход зависит от шероховатости поверхности, способа нанесения и квалификации исполнителя.

Цвет и фактура

Преобразователь ржавчины CERTA — бесцветный состав. После высыхания образует прозрачную матовую пленку, которая не изменяет цвет последующего покрытия. Отсутствие пигментации позволяет использовать материал под эмали любых цветов, включая светлые тона и металлики.

Финиш после высыхания — матовый, без блеска. Поверхность становится шероховатой на микроуровне, что улучшает адгезию финишной эмали. На ощупь обработанная поверхность напоминает мелкозернистую грунтовку.

При нанесении на поверхность с неравномерной коррозией возможна незначительная разнооттеночность — участки с более толстым слоем ржавчины могут выглядеть темнее. Это не является дефектом: после окрашивания финишной эмалью перепады тона полностью скрываются.

Храните материал в плотно закрытой банке, в сухом помещении, вдали от нагревателей и прямых солнечных лучей. Срок хранения — 12 месяцев со дня изготовления. Не допускайте замерзания состава.

Как подготовить поверхность перед нанесением?

Удалите рыхлую ржавчину, отслаивающуюся окалину, грязь и пыль механическим способом — щеткой, шлифмашинкой или наждачной бумагой. Плотно сцепленную ржавчину можно оставить. Затем обезжирьте поверхность растворителем CERTA, о-ксилолом или толуолом. Поверхность должна быть сухой.

Можно ли наносить на старое лакокрасочное покрытие?

Нет. Преобразователь ржавчины работает только по открытому металлу. Старую краску необходимо удалить до металла. Если под покрытием есть ржавчина, ее зачищают до плотного слоя и обрабатывают преобразователем.

Сколько сохнет преобразователь?

При температуре +20 °С и влажности до 60 % состав высыхает за 2 часа. При +10 °С время увеличивается до 4–5 часов. Приступать к окрашиванию можно после полного высыхания — поверхность должна быть сухой и не липкой.

Какой расход материала?

Рекомендованный расход — 130 г/м². Банки 0,5 л хватает на обработку примерно 3,5 м² поверхности. Фактический расход зависит от шероховатости и степени поражения металла коррозией.

Можно ли наносить при минусовой температуре?

Нет. Минимальная температура нанесения — +5 °С. При более низких температурах реакция фосфатирования замедляется, состав не высыхает должным образом. Работайте при температуре от +5 °С до +35 °С.

Нужно ли окрашивать поверхность после преобразователя?

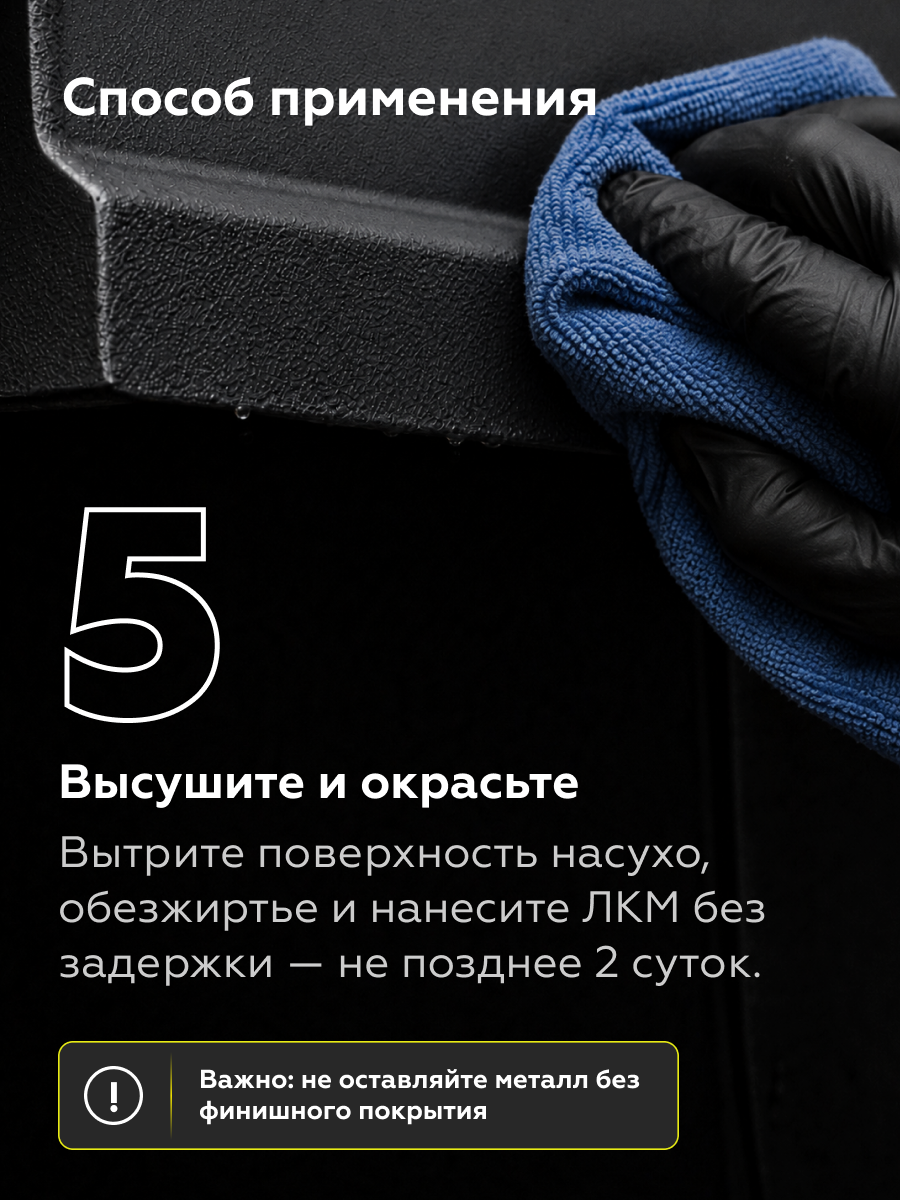

Да. Преобразователь — это подготовительный слой, а не финишное покрытие. Поверх него обязательно наносится эмаль или краска. Без финишного слоя преобразователь обеспечивает лишь временную консервацию поверхности.

Можно ли использовать преобразователь на оцинкованном металле?

Нет. Состав предназначен для черных металлов — стали и чугуна. На оцинкованной поверхности реакция фосфатирования не происходит, материал не будет работать.
