Преобразователь ржавчины с цинком CERTA 0,5 л

Антикоррозийный реактив CERTA с активными цинковыми добавками — это однокомпонентный состав для химической обработки чёрных металлов. Жидкость наносится непосредственно на очаги коррозии, где вступает в реакцию с окислами железа, превращая их в устойчивые фосфаты, а параллельно формирует на поверхности тончайший цинкосодержащий барьер, повышающий пассивную защиту. Продукт поставляется в банке объёмом 0,5 л, имеет прозрачный бесцветный вид и после испарения растворителя образует матовую плёнку с микрошероховатостью, идеальную для сцепления с краской.

Температурный коридор для нанесения — от +5 °С до +35 °С. Стандартное время полного высыхания при +20 °С — 2 часа. Состав эффективно нейтрализует ржавчину толщиной до 50 мкм при условии её плотного прилегания к металлу. По окончании реакции поверхность готова к покрытию любыми финишными эмалями CERTA — алкидными, акриловыми, эпоксидными или полиуретановыми.

Назначение и практическое применение

Средство разработано для восстановления стальных и чугунных изделий перед окраской. Введение цинковых комплексов в формулу обеспечивает не только химическую пассивацию, но и электрохимическую протекцию: цинк работает как анод, принимая на себя коррозионные процессы даже при микротрещинах в верхнем слое краски.

Типичные объекты использования:

• металлоконструкции и каркасы зданий;
• автомобильные кузова, двери, капоты;
• ворота, заборы, секции ограждений;
• трубопроводы, резервуары и ёмкости;
• сельскохозяйственная техника и оборудование.

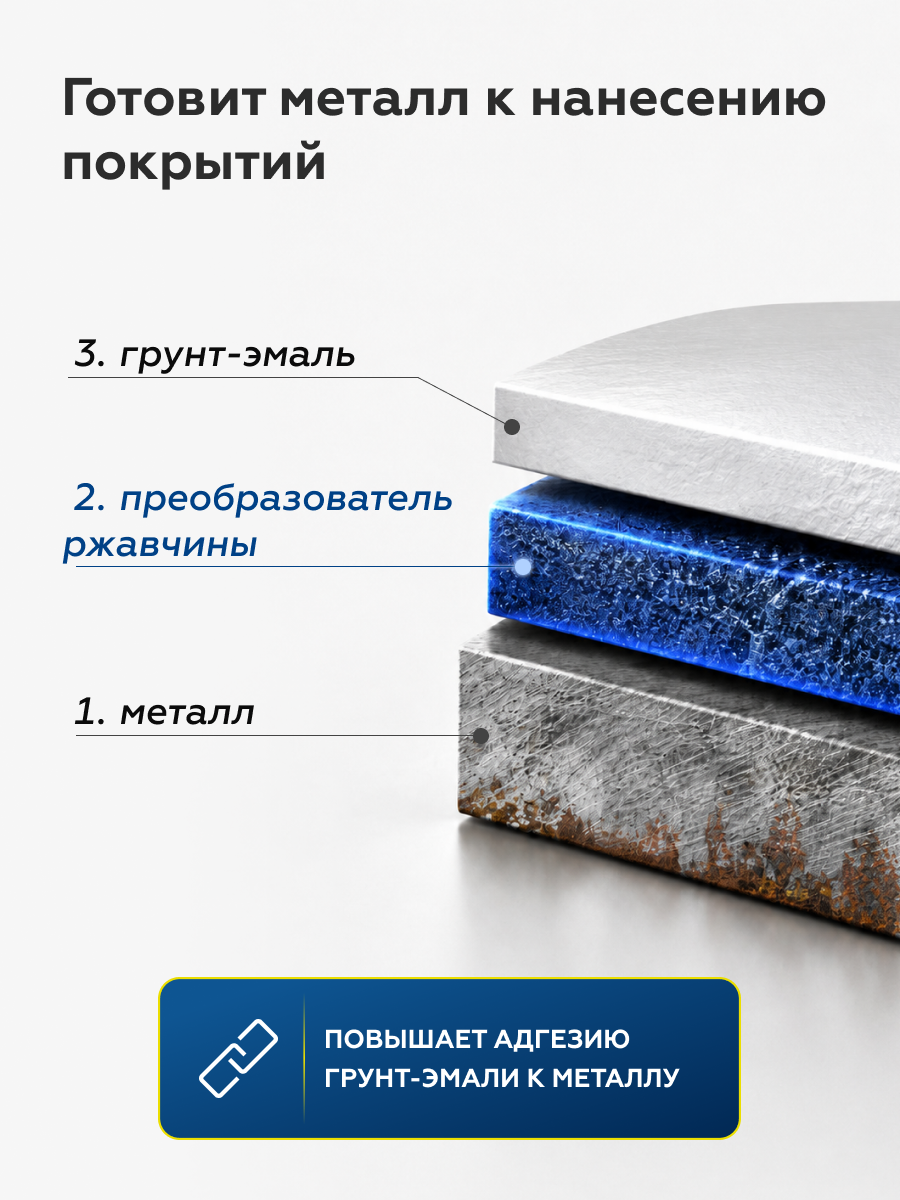

Продукт незаменим при ремонте старых покрытий, когда механическая очистка сложна или нецелесообразна. Его также применяют для обработки новых деталей, на которых появилась коррозия после сварки или длительного хранения. Важно: состав выполняет функцию промежуточного химического грунта и не является финишным декором. Поверх него обязательно наносится эмаль или краска. Допускается использование без окрашивания только как временная консервация на короткий период.

Состав и действующие компоненты

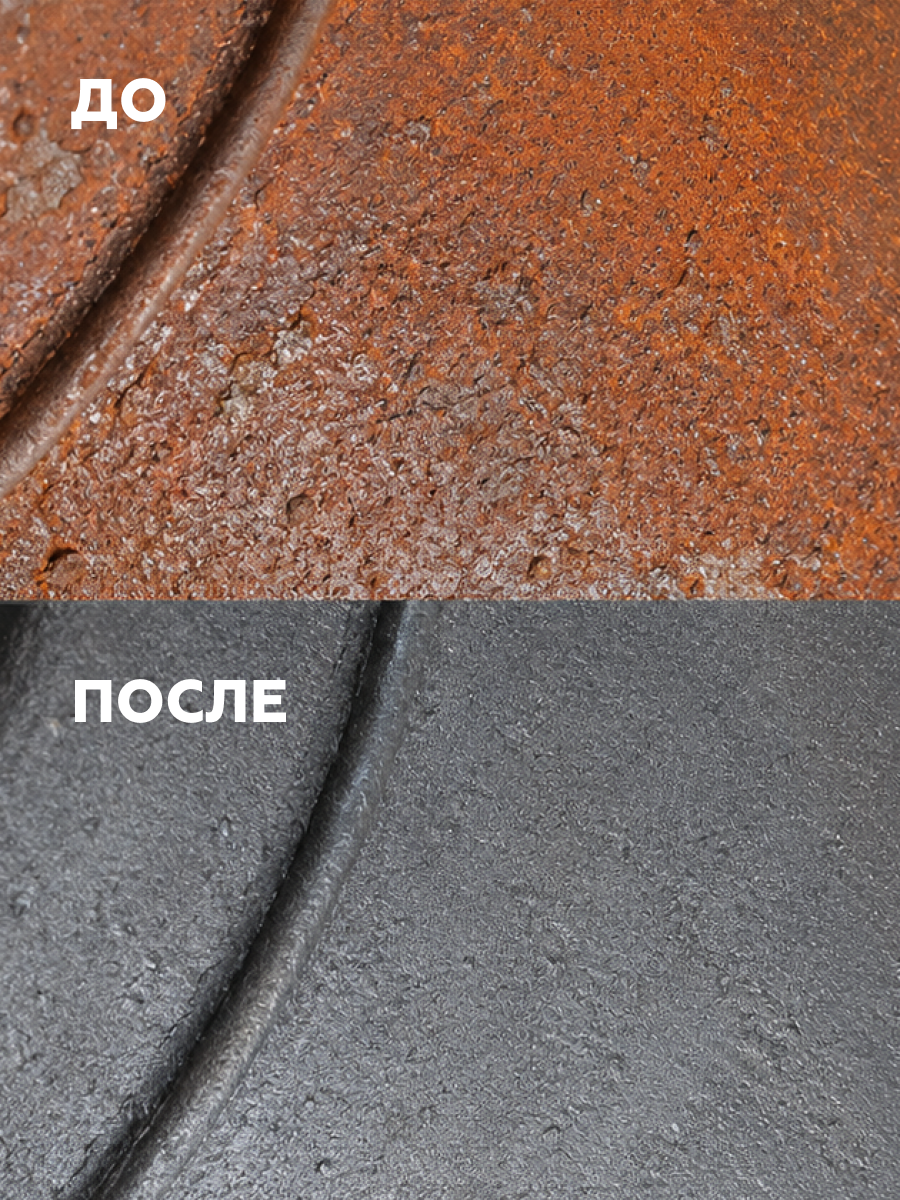

Основу составляет ортофосфорная кислота, модифицированная цинковыми солями и плёнкообразующими присадками. При контакте с продуктами ржавчины кислота превращает нестабильные окислы в прочные фосфаты железа, а ионы цинка интегрируются в поверхностный слой, создавая дополнительный анодный барьер. Это двойное действие обеспечивает надёжную пассивацию и длительную защиту от повторной коррозии.

Состав не содержит агрессивных летучих растворителей, имеет низкое содержание органических соединений. Высушенная плёнка не даёт усадки, не трескается и остаётся эластичной. Материал отлично сочетается с алкидными, акриловыми, эпоксидными и полиуретановыми красками. Отсутствие пигментов — большое преимущество: преобразователь не изменяет цвет финишного покрытия, не оставляет пятен и разводов, что критично при использовании светлых или полупрозрачных эмалей.

Условия эксплуатации и долговечность

Цинко-фосфатный подслой сохраняет стабильность в диапазоне от −60 °С до +120 °С. Эти значения относятся к промежуточному слою под краской; итоговый срок службы зависит от качества верхнего эмалевого покрытия. При правильной технологии и использовании рекомендованных финишных материалов система обеспечивает защиту не менее 10 лет в условиях промышленной атмосферы умеренного климата.

Препарат не предназначен для постоянного контакта с питьевой водой и пищевыми продуктами. Для систем водоснабжения применяйте специализированные покрытия, имеющие соответствующий допуск.

Подготовка поверхности

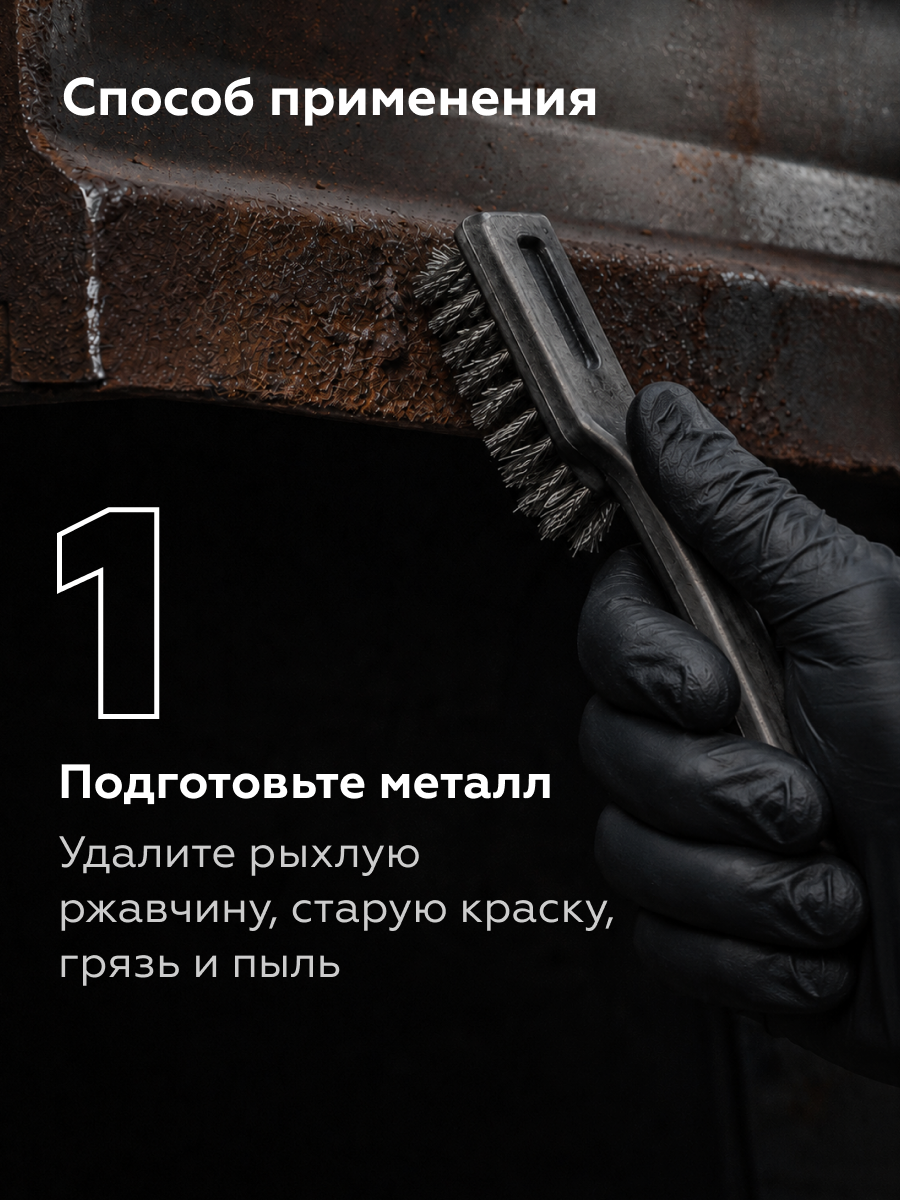

Сначала удалите рыхлую ржавчину, отслаивающуюся окалину, пыль и грязь металлической щёткой, шлифмашиной или наждачной шкуркой. Плотно сидящий коррозионный слой можно оставить — преобразователь сам переработает его. Основание должно быть абсолютно сухим; работа по влажному, обледенелому или заснеженному металлу запрещена.

Обезжиривание

Удалите масляные и жировые пятна с помощью растворителя CERTA, о-ксилола или толуола. Протрите ветошью, смоченной в растворителе, и дайте испариться остаткам. Не используйте уайт-спирит, бензин или сольвент — они оставляют маслянистую плёнку, которая ухудшает контакт преобразователя с металлом.

Подготовка материала к работе

Перед применением тщательно взболтайте содержимое банки. Состав поставляется готовым к использованию, разбавлять его не требуется. Если для распыления нужно снизить вязкость, допускается добавить до 5% о-ксилола, вводя его постепенно и контролируя консистенцию.

Условия и способ нанесения

Работайте при температуре воздуха и металла от +5 °С до +35 °С, относительной влажности не более 80%. Не наносите состав во время дождя, тумана или снега. Температура поверхности должна быть на 3 °С выше точки росы.

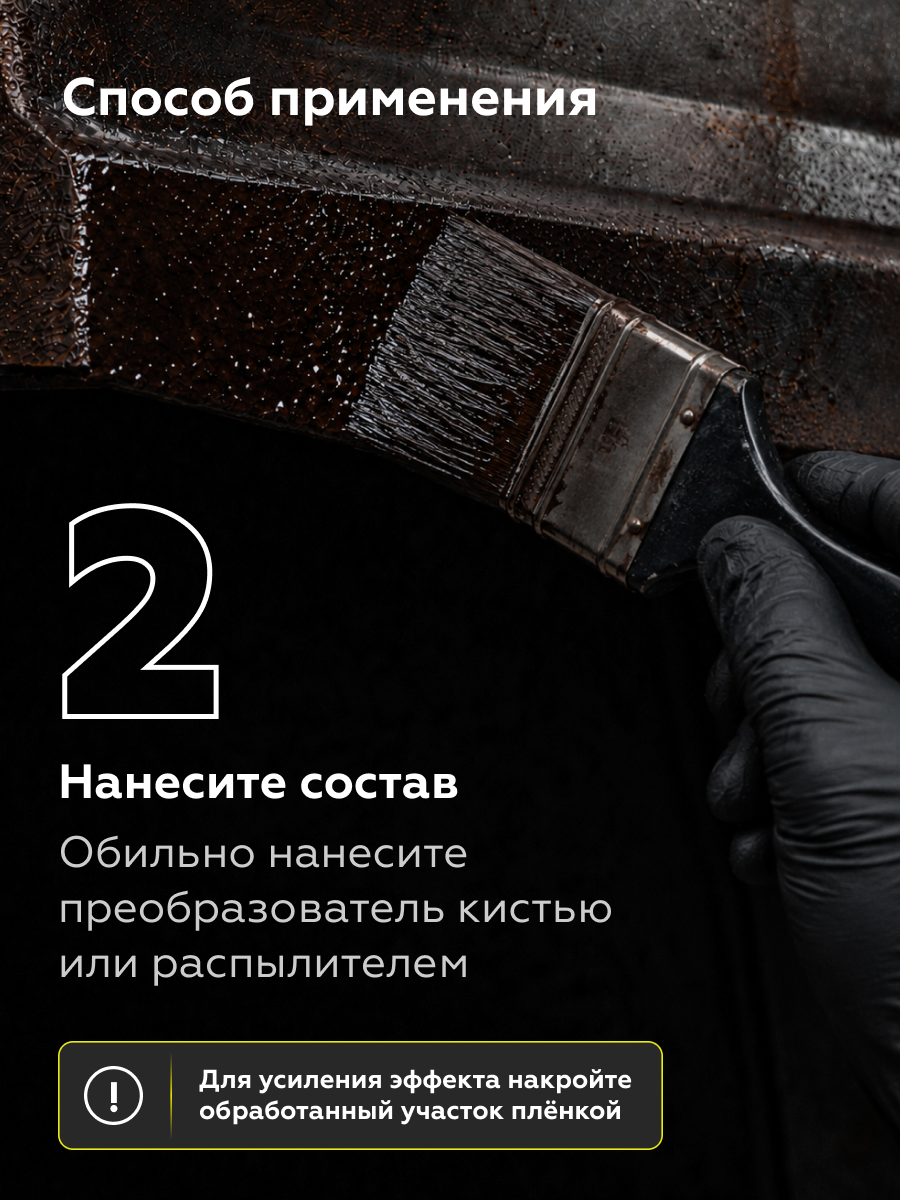

Наносите кистью, валиком или краскопультом. Распределяйте равномерно, избегая подтёков. При распылении используйте сопло 1,5–2,0 мм, давление 1,5–2,5 кгс/см², расстояние до детали 200–300 мм. Сварные швы, углы и кромки обрабатывайте кистью в первую очередь, обеспечивая более плотный слой.

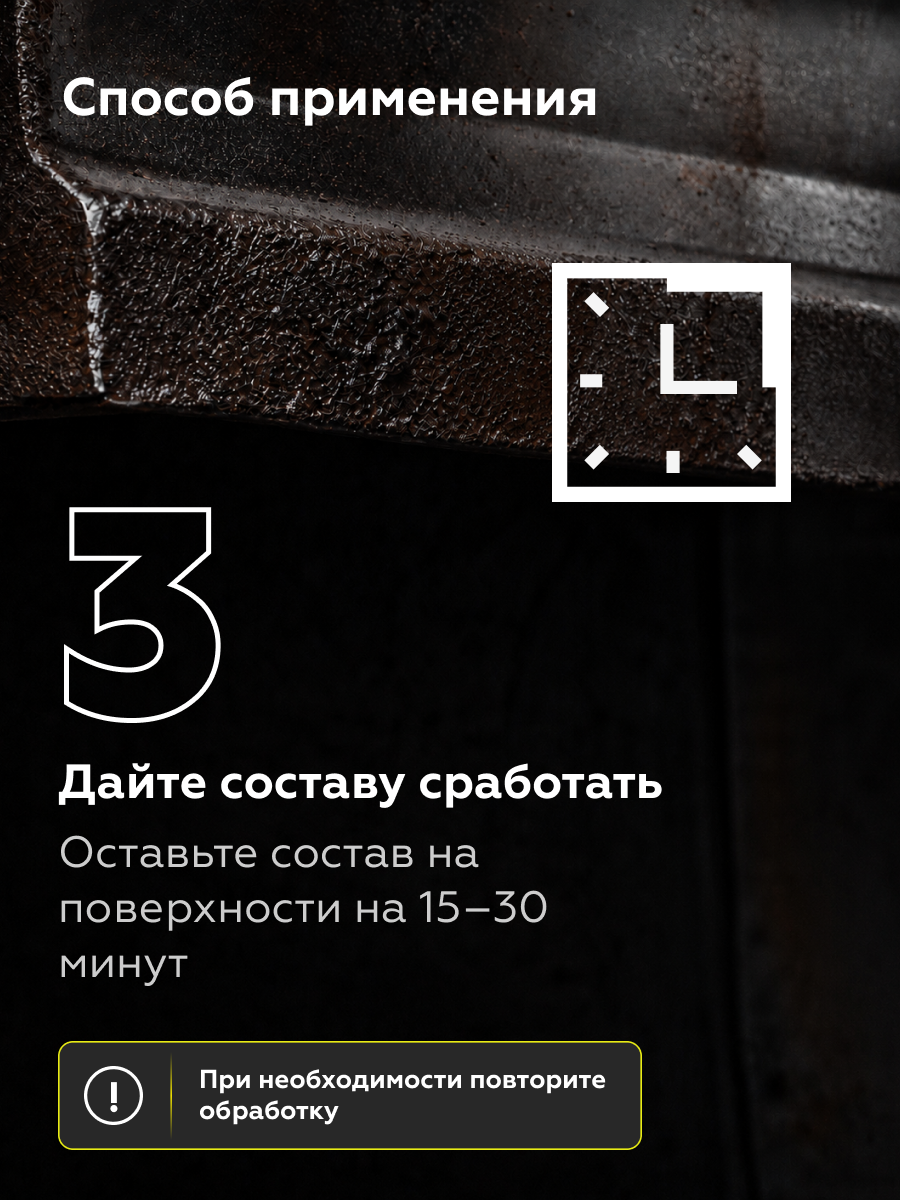

Сушка и отверждение

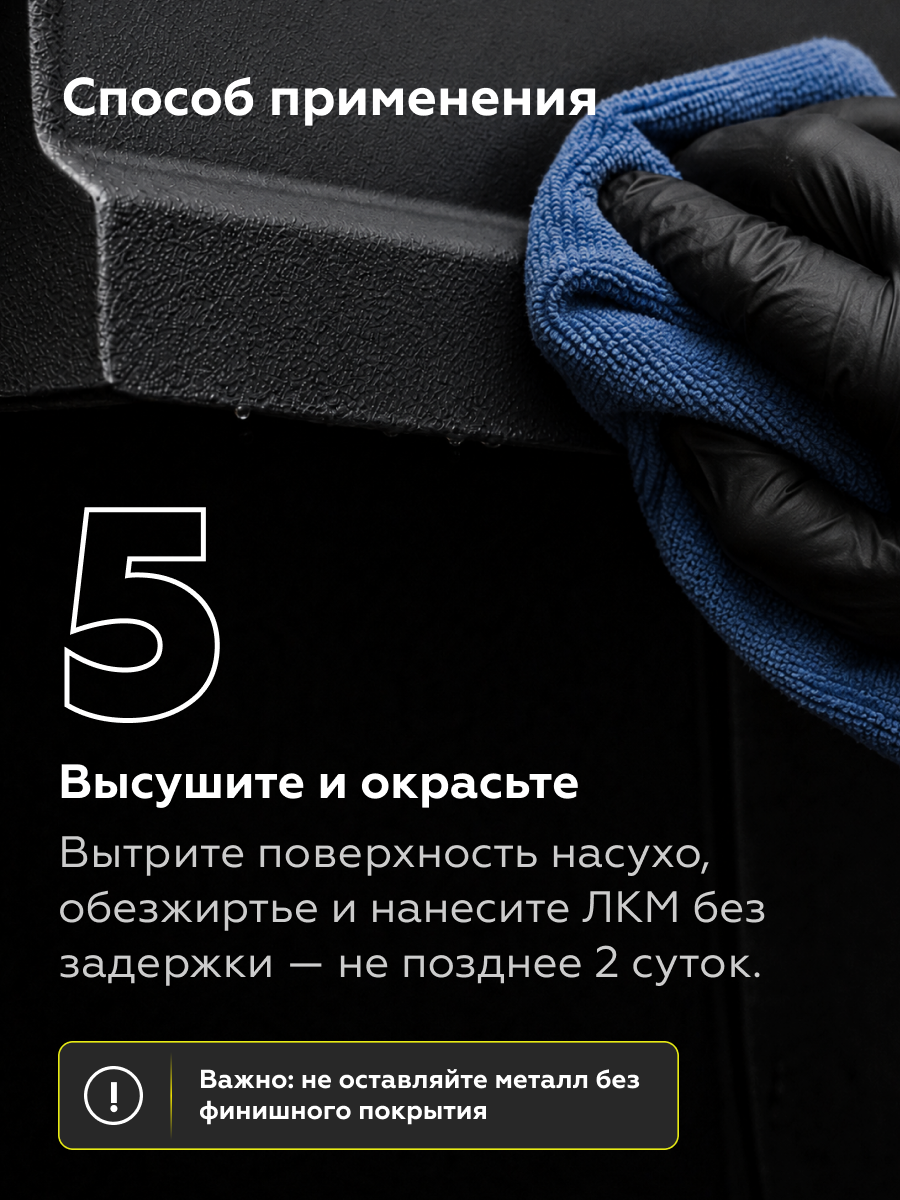

При +20 °С полное высыхание наступает через 2 часа. При +10 °С время увеличивается до 4–5 часов. К окрашиванию можно приступать только после полного отверждения — поверхность должна быть сухой и не липнуть. Межслойная сушка «на отлип» при +20 °С составляет около 30 минут.

Меры безопасности

Проводите работы в хорошо проветриваемом помещении или на открытом воздухе. Обязательно используйте резиновые перчатки, защитные очки и респиратор. При попадании на кожу промойте водой с мылом; при контакте с глазами — обильно промойте водой и срочно обратитесь к врачу. Храните материал в плотно закрытой таре, вдали от нагревательных приборов и прямых солнечных лучей, берегите от детей.

Рекомендуемая толщина слоя

Преобразователь с цинком формирует тонкий химический подслой, толщина которого зависит от количества нанесённого состава и исходной глубины коррозии. Оптимум — 10–20 мкм, что достаточно для полноценного фосфатирования и создания цинкового барьера.

Не наносите избыточное количество — толстый слой замедляет сушку и может вызвать образование белого налёта. Второй слой наносите только после полного высыхания первого. Расход при толщине 10–20 мкм — 130 г/м². Фактический расход зависит от шероховатости и способа нанесения.

Цвет и фактура

Состав бесцветен; после высыхания образует прозрачную матовую плёнку, не влияющую на итоговый цвет краски. Микрошероховатость улучшает адгезию. На участках с неравномерной ржавчиной возможна лёгкая тональная разница — это не дефект, и после окрашивания она полностью скрывается.

Храните средство в заводской упаковке в сухом месте при комнатной температуре. Срок годности — 12 месяцев с даты изготовления. Не допускайте замерзания.

Часто задаваемые вопросы

Как подготовить поверхность перед нанесением?

Удалите рыхлую ржавчину, окалину и грязь механически (щётка, шлифовка, наждачка). Плотно сидящий слой коррозии можно оставить. Затем обезжирьте растворителем CERTA, о-ксилолом или толуолом. Металл должен быть сухим.

Можно ли наносить на старую краску?

Нет. Работает только по открытому металлу. Старое покрытие необходимо полностью удалить до основы.

Сколько сохнет состав?

При +20 °С и влажности до 60% — 2 часа. При +10 °С — до 5 часов. Перед покраской дождитесь полного высыхания (поверхность не липнет).

Каков расход?

Рекомендуемый расход — 130 г/м². Банки 0,5 л хватает на ~3,5 м².

Можно ли наносить при минусовой температуре?

Нет. Минимум +5 °С. При отрицательных значениях реакция замедляется, состав не высыхает корректно.

Обязательно ли окрашивать после обработки?

Да, это обязательное условие. Преобразователь — только подготовительный слой, без краски он даёт лишь временную консервацию.

Подходит ли для оцинковки?

Нет, только для чёрных металлов (сталь, чугун). На оцинковке реакция не идёт.
