Краска молотковая 3в1 CERTA золотистый 0,8 кг

Краска молотковая 3в1 CERTA золотистый — это трехкомпонентная система для защитно-декоративной отделки металла. Состав объединяет преобразователь ржавчины, антикоррозионный грунт и финишную эмаль. Технология сокращает цикл окрашивания и формирует покрытие с характерным молотковым эффектом.

Материал наносится на черные и цветные металлы, включая поверхности с плотной ржавчиной до 50 мкм. Глянцевая фактура и золотистый оттенок придают изделиям вид кованого металла. Тара — банка 0,8 кг, удобна для локальных ремонтных работ.

Назначение и область применения

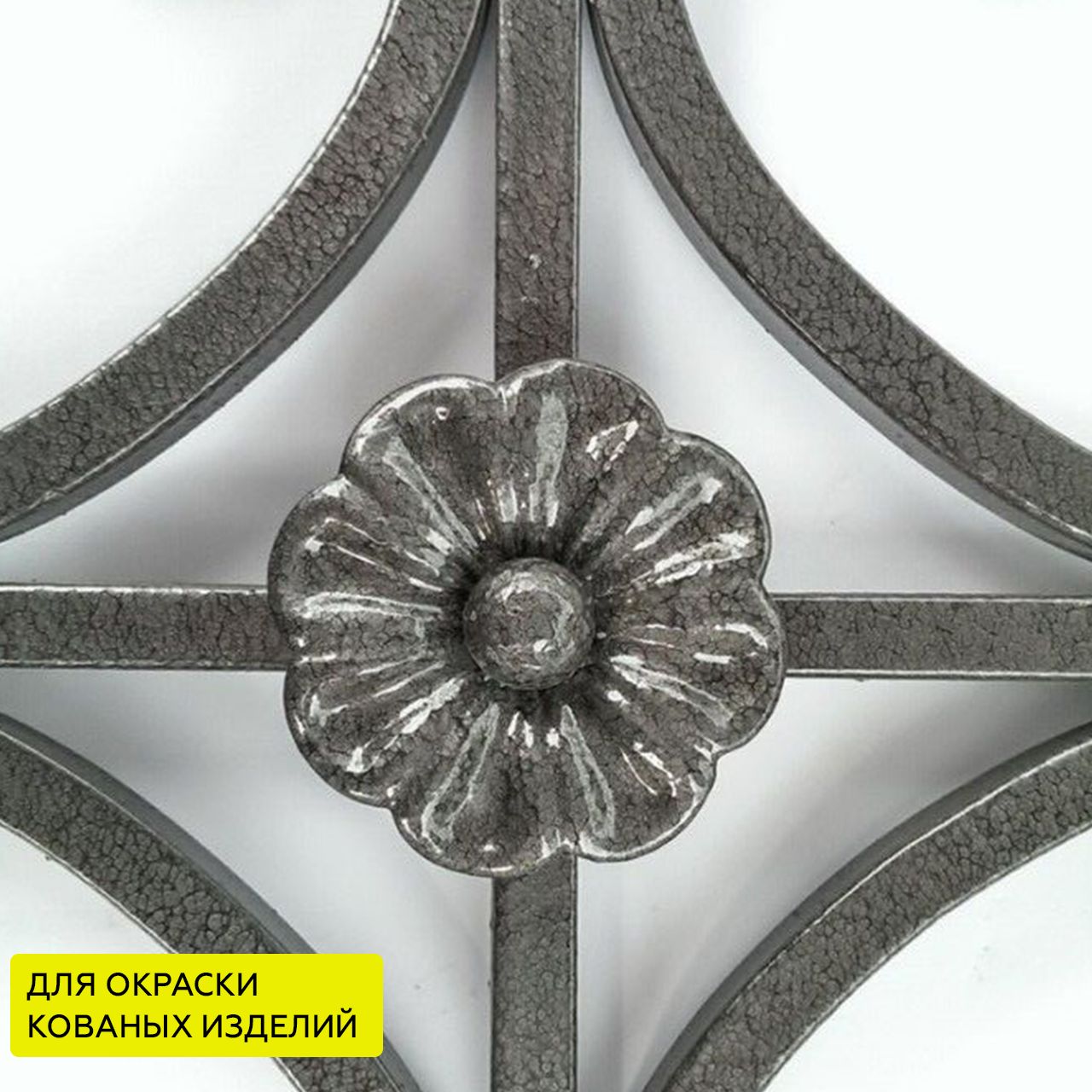

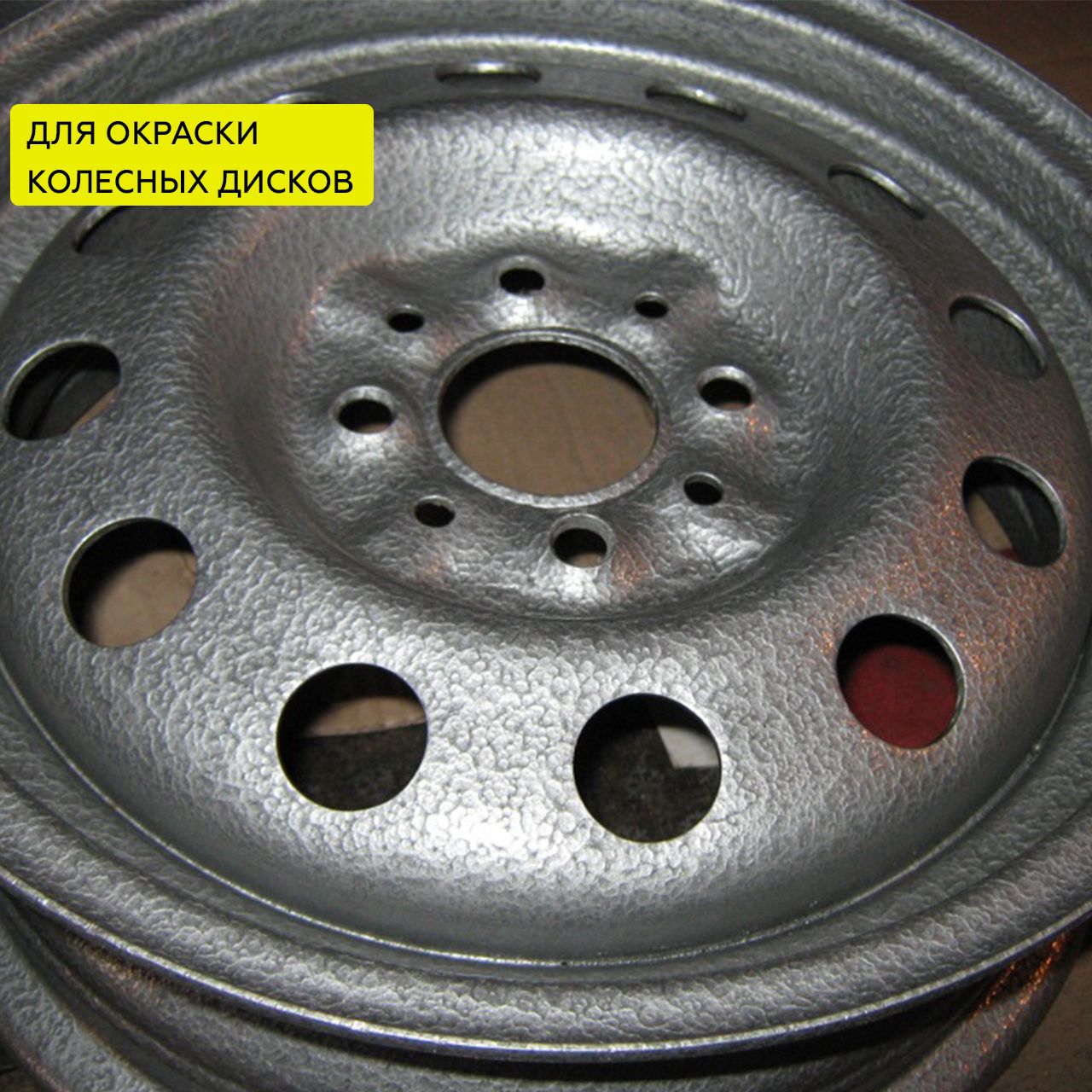

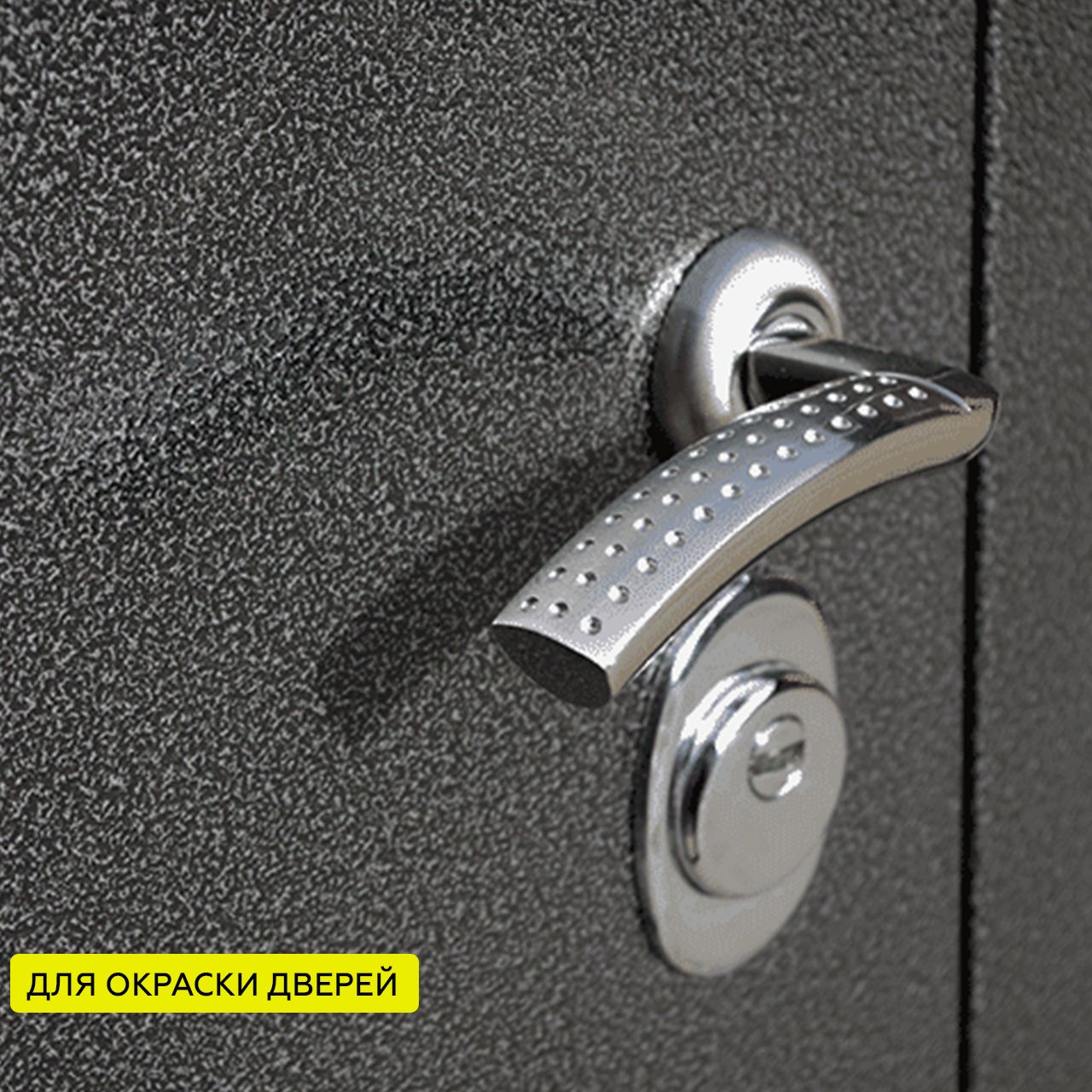

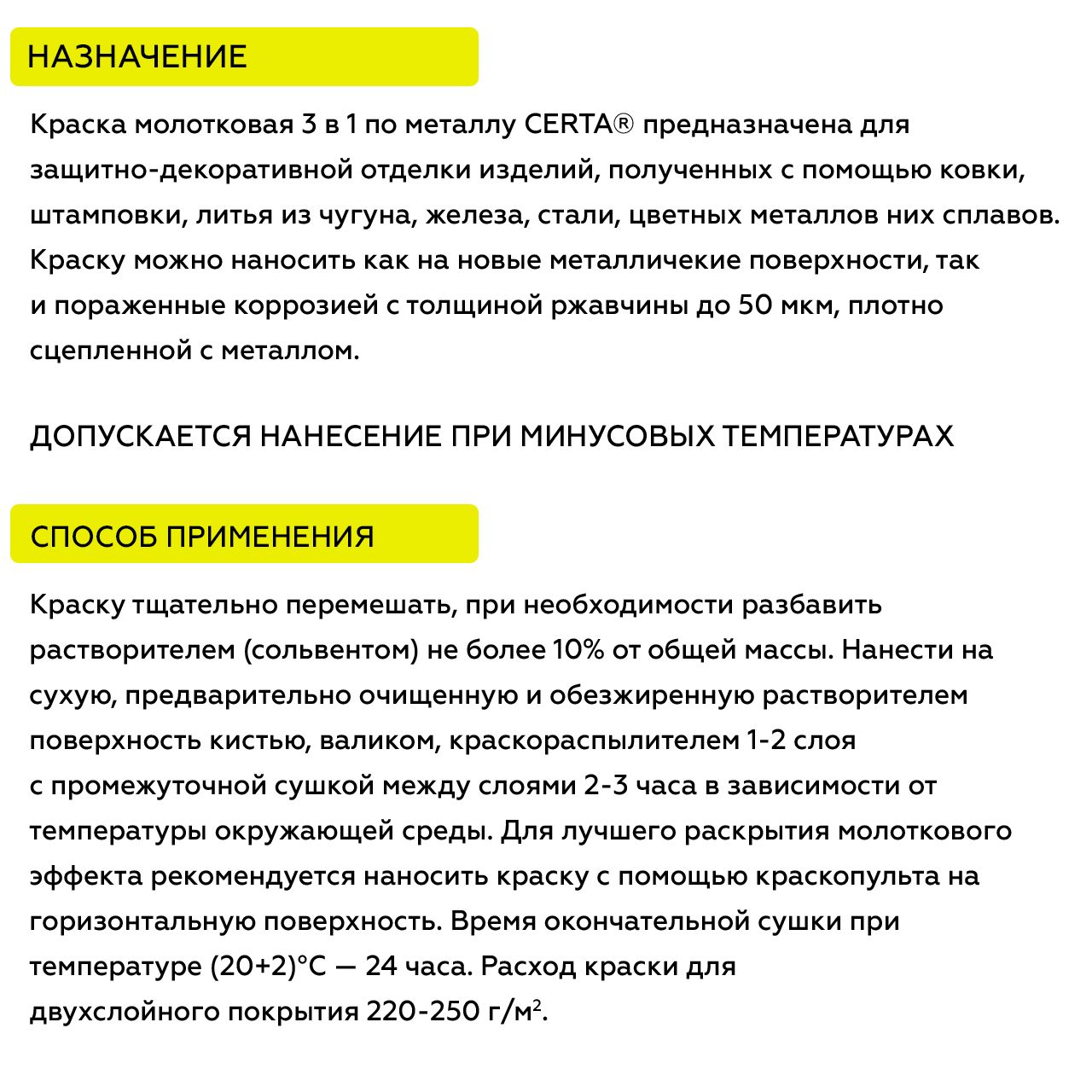

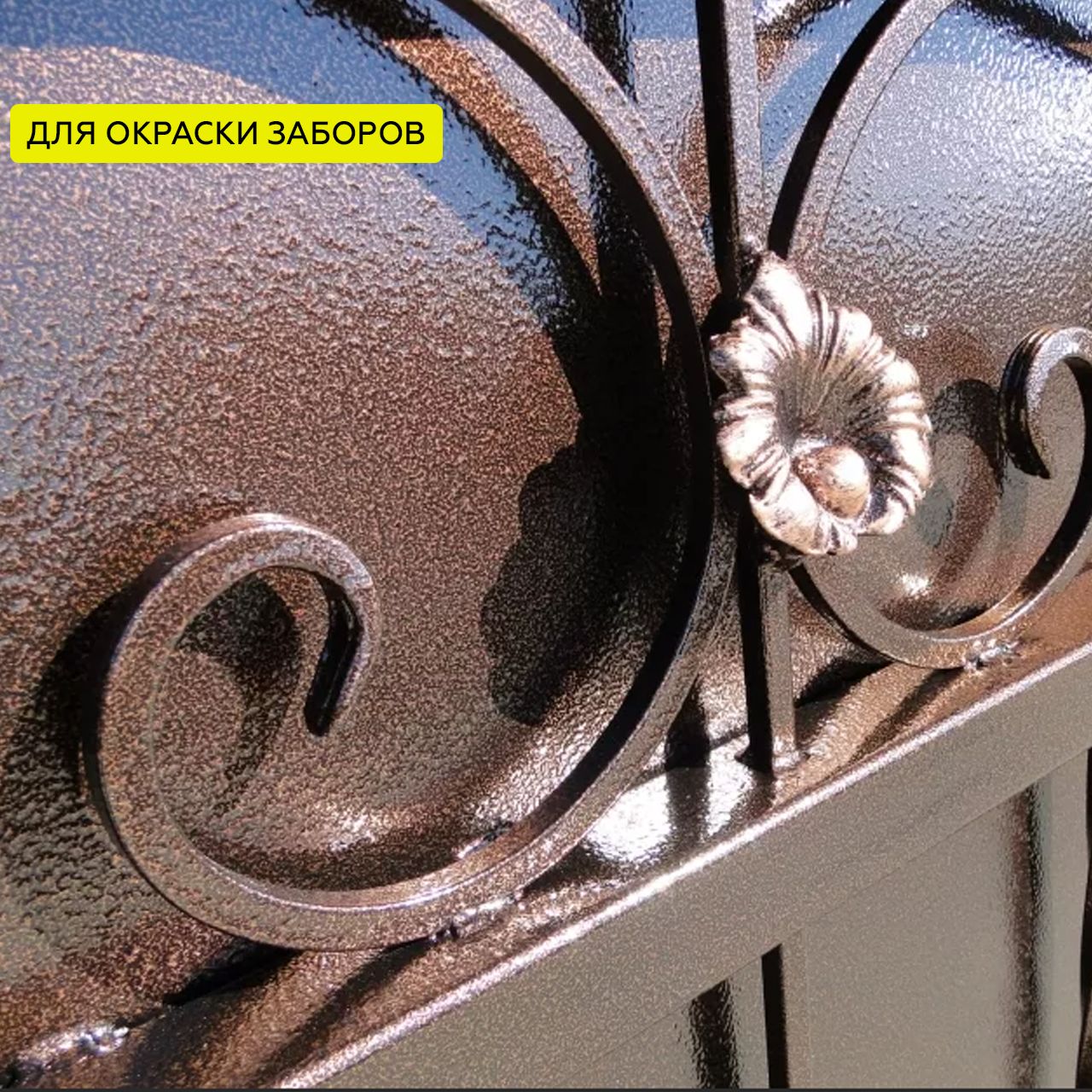

Краска предназначена для изделий из чугуна, железа и стали, полученных ковкой, штамповкой или литьем. Применяется для декоративной отделки садовой мебели, кованых заборов, ворот, решеток и лестничных ограждений. Подходит для обновления металлических дверей, калиток и гаражных ворот, эксплуатируемых в атмосферных условиях.

Состав наносится на новые поверхности и металл с коррозией. Ржавчина должна быть плотной, не рыхлой и не отслаивающейся. Для цветных металлов и сплавов требуется предварительная проверка адгезии на небольшом участке.

Состав и свойства

Краска — суспензия пигментов и наполнителей в сольвенте. Пленкообразующая основа обеспечивает высокую адгезию и формирует прочное покрытие с рисунком, напоминающим чеканку. Молотковый эффект создается специальными добавками, формирующими ячеистую структуру пленки.

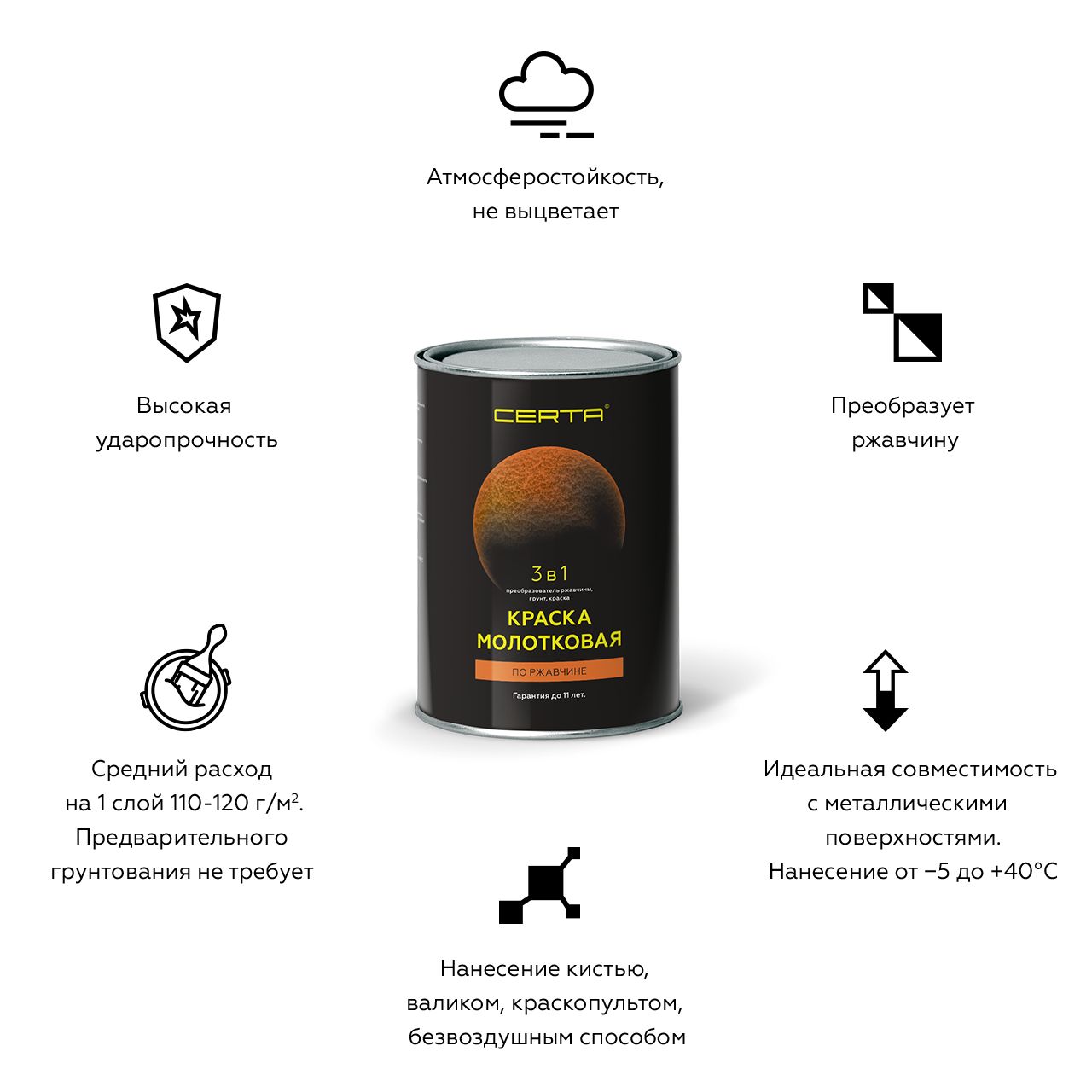

Принцип 3в1 исключает покупку отдельных грунтовок и преобразователей коррозии. Покрытие устойчиво к атмосферным воздействиям, перепадам температур и умеренным механическим нагрузкам. Теоретический расход на слой 50 мкм — 200 г/м².

Условия эксплуатации

Покрытие рассчитано на атмосферные условия умеренного климата. Выдерживает перепады температур, влагу и ультрафиолет. Полное отверждение при +20 °C занимает 72 часа. До этого момента покрытие не набирает оптимальную твердость и может повреждаться при механическом воздействии.

Транспортировка окрашенных изделий возможна через 72 часа после нанесения финишного слоя. Кантование мягкими стропами допускается через 24 часа. При отрицательных температурах время выдержки увеличивается в 2–3 раза.

Подготовка основания

Поверхность должна быть сухой и чистой. Рыхлую ржавчину, отслаивающуюся окалину и старые покрытия удалите механическим способом — щеткой, шлифмашинкой или абразивной бумагой. Плотную ржавчину до 50 мкм можно не удалять. Прокатную окалину удалите полностью. Степень очистки — Sa 2½ по ISO 8501-1, кромки и швы — P3 по ISO 8501-3.

При наличии водорастворимых солей промойте металл пресной водой под давлением и высушите.

Обезжиривание

Обезжирьте поверхность сольвентом нефтяным или растворителем CERTA. Нанесите на чистую ветошь и протрите металл. Уайт-спирит и бензин запрещены — они оставляют маслянистую пленку, ухудшающую адгезию. После обработки не касайтесь поверхности руками.

Приготовление материала

Перемешайте краску по всему объему до однородности. При необходимости профильтруйте через капроновое сито. Температура краски должна быть близка к температуре основания.

Разбавляйте сольвентом нефтяным, добавляя порциями при перемешивании. Степень разбавления — не более 10% по массе. Готовьте только тот объем, который израсходуете за смену.

Условия нанесения

Наносите при температуре от 0 °C до +40 °C. Относительная влажность — не более 80%. Температура поверхности должна быть на 3 °C выше точки росы. Запрещено окрашивание во время осадков и при ветре более 10 м/с для распыления.

Способ нанесения

Оптимальный метод — распыление. При пневматическом: давление 1,5–2,5 кгс/см², сопло 1,5–2,5 мм, дистанция 200–300 мм. При безвоздушном: давление 80–150 бар, сопло 0,013–0,017 дюйма.

Кистью работайте из натуральных волокон, движениями в одном направлении. Валики — безворсовые. На сварные швы и труднодоступные места нанесите «полосовой слой» кистью перед окраской всей поверхности.

Минимальная толщина для молоткового эффекта — 70 мкм. Наносите в 1–2 слоя. Межслойная сушка при +20 °C — не менее 60 минут.

Сушка и отверждение

Межслойная сушка зависит от температуры:

• при +20 °C — 2 часа;
• при +5 °C — 4 часа;
• при 0 °C — 8 часов.

Минимальное время до транспортировки — 24 часа при +20 °C. Полное отверждение — 72 часа.

Меры безопасности

Работайте в проветриваемом помещении или на открытом воздухе. Используйте перчатки и респиратор. Запрещено нанесение в замкнутых пространствах. В радиусе 25 м исключите курение и открытый огонь. При загорании применяйте песок, кошму, углекислотный или пенный огнетушитель.

Рекомендуемая толщина покрытия

Толщина слоя определяет декоративный вид и защитные свойства. Тонкий слой не обеспечит антикоррозионную защиту, избыточный — снизит молотковый эффект и увеличит время высыхания.

Теоретический расход на 50 мкм сухого слоя — 200 г/м². Фактический расход зависит от метода нанесения, шероховатости и квалификации маляра.

Цвет и фактура

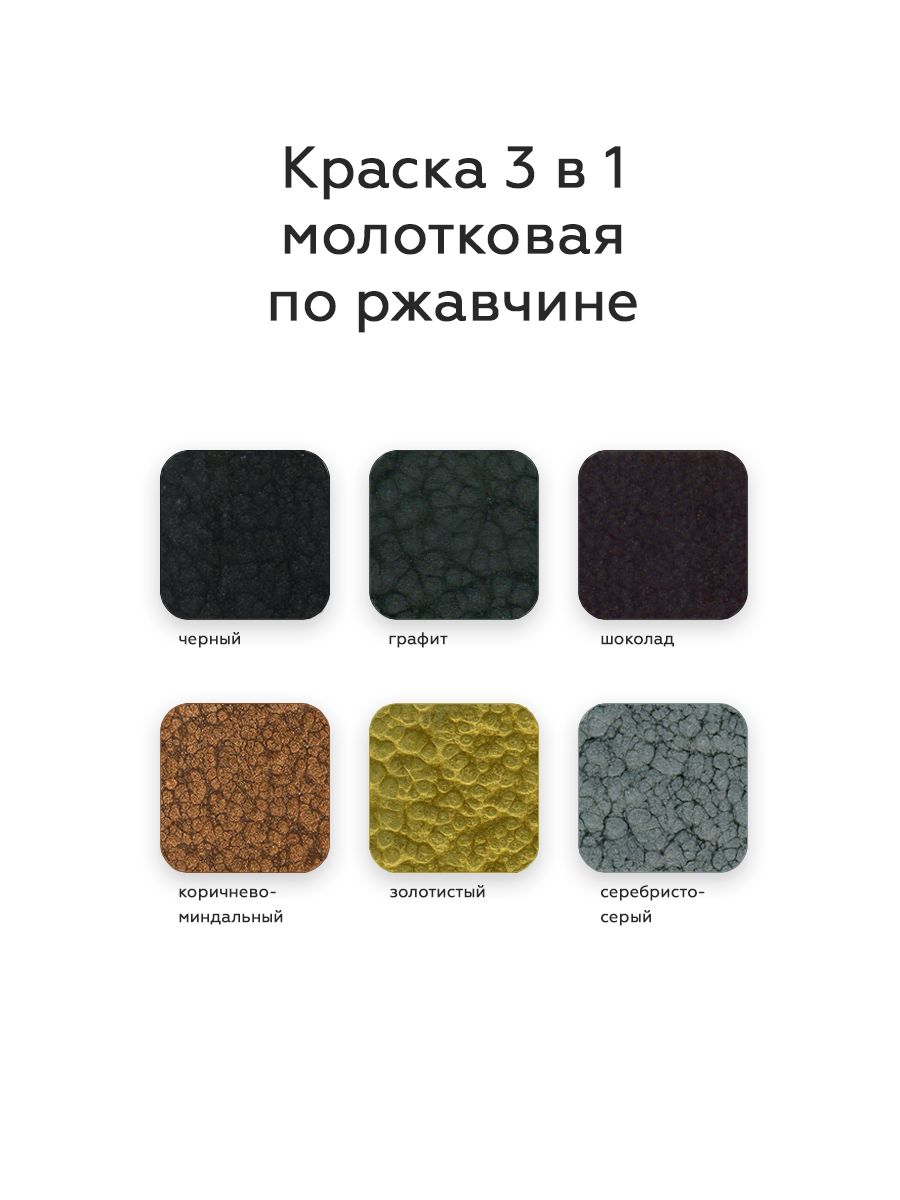

Краска имеет золотистый оттенок с глянцевой молотковой фактурой. Поверхность напоминает чеканный металл с ячеистым рисунком. Глянец добавляет глубину и благородный блеск.

Молотковый эффект формируется добавками, создающими ячейки Бернара. Размер ячейки зависит от температуры нанесения: чем теплее, тем крупнее рисунок. Выраженность эффекта также зависит от толщины слоя и метода нанесения — распыление дает наиболее контрастный рисунок.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении золотистый цвет усиливает блеск, при дневном — становится более сдержанным. Для соседних участков используйте материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Можно ли наносить краску на ржавчину?

Да, краска разработана для поверхностей с плотно сцепленной ржавчиной до 50 мкм. Рыхлую и отслаивающуюся ржавчину удалите механически до степени Sa 2½ по ISO 8501-1. Кромки и швы подготовьте до P3 по ISO 8501-3.

Чем обезжиривать поверхность?

Используйте сольвент нефтяной или растворитель CERTA. Уайт-спирит и бензин запрещены — они оставляют пленку, ухудшающую адгезию. После обезжиривания не касайтесь поверхности руками.

Сколько сохнет краска?

Межслойная сушка при +20 °C — не менее 60 минут. До транспортировки изделия — 24 часа. Полное отверждение до набора свойств — 72 часа при +20 °C. При 0 °C время межслойной сушки увеличивается до 8 часов.

Какой расход краски?

Теоретический расход на 50 мкм сухого слоя — 200 г/м². Фактический расход с учетом потерь при распылении — 400–600 г/м². Точное значение зависит от шероховатости поверхности и квалификации маляра.

Можно ли наносить при минусовой температуре?

Нет. Минимальная температура нанесения — 0 °C. При более низких температурах краска густеет, ухудшается растекание и формирование молоткового эффекта. Влажность воздуха — не более 80%.

Какой растворитель использовать для разбавления?

Только сольвент нефтяной. Степень разбавления — не более 10% по массе. Добавляйте растворитель постепенно, перемешивая. Разбавляйте только тот объем, который израсходуете за смену.

Можно ли наносить на оцинкованный металл?

Краска предназначена для черных и цветных металлов. Для оцинкованных поверхностей требуется предварительная проверка адгезии на небольшом участке. При неудовлетворительном результате используйте специальный грунт.
