Краска молотковая 3в1 CERTA коричнево-миндальный 0,8 кг

Краска молотковая 3в1 CERTA коричнево-миндальный — это трехкомпонентный состав для защитно-декоративной отделки металлических изделий. Материал объединяет свойства грунта, преобразователя ржавчины и финишной эмали. Это позволяет сократить технологический цикл окрашивания до одного-двух слоев без отдельной грунтовки.

Состав предназначен для стали, чугуна, цветных металлов и их сплавов, включая поверхности с плотно сцепленной ржавчиной до 50 мкм. Поставляется в банке 0,8 кг. Рабочий диапазон температур нанесения — от минус 5 до плюс 30 °C. Покрытие формирует характерный молотковый рисунок, маскирующий незначительные дефекты основания.

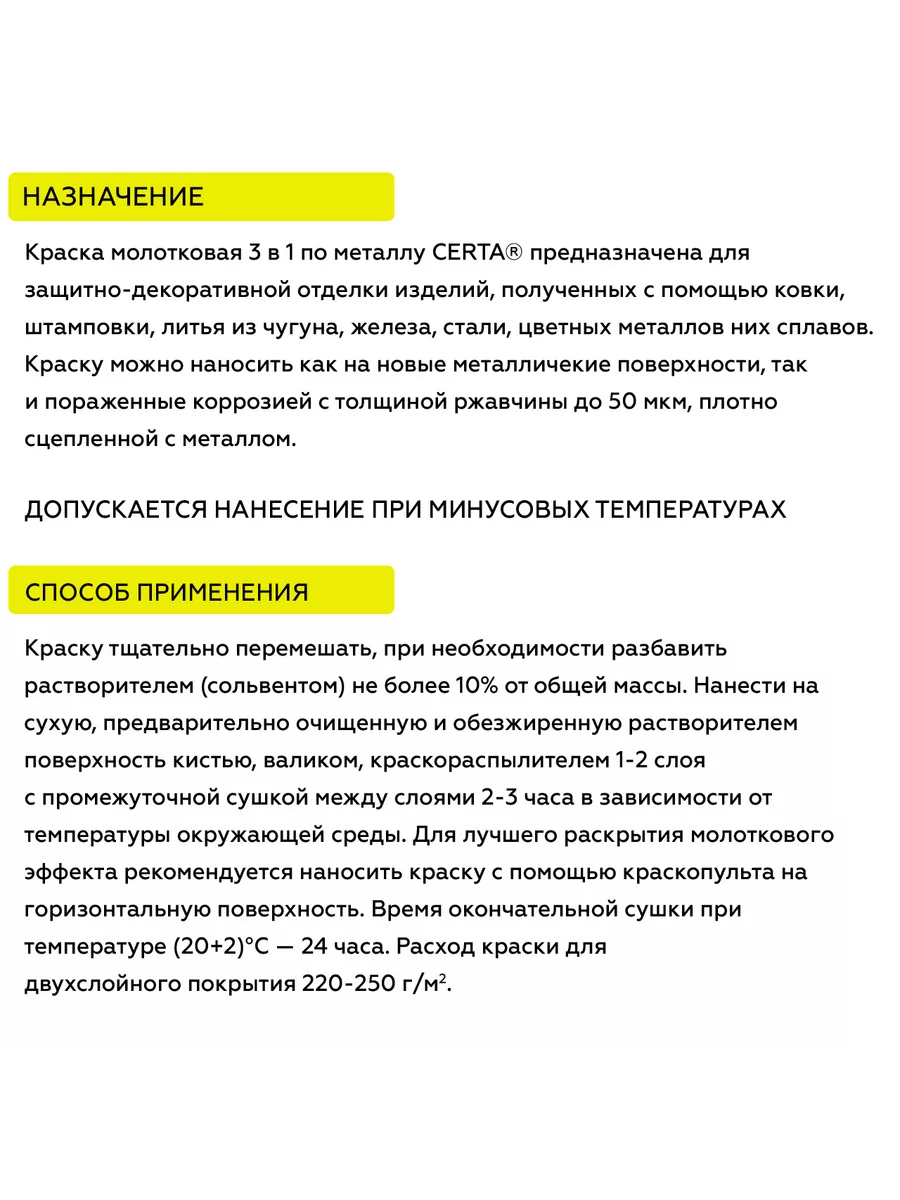

Назначение и область применения

Краска ориентирована на защиту и декорирование изделий, полученных ковкой, штамповкой и литьем из чугуна, железа и стали. Типичные объекты — кованые ограждения, перила, решетки, садовая мебель, элементы ландшафтного дизайна, металлические двери, гаражные ворота, корпуса станков и инструмента.

Материал допускается наносить на новые поверхности и металл, пораженный коррозией, при условии, что ржавчина плотно сцеплена с основанием и не отслаивается. Это делает краску востребованной при реставрации старых конструкций, где полная механическая очистка до голого металла затруднена или экономически нецелесообразна. Наличие прокатной окалины на поверхности снимает ответственность производителя за прогнозируемый срок службы покрытия.

Состав и свойства

Краска представляет собой суспензию пигментов и наполнителей в растворе алкидных и меламиноформальдегидных смол с добавлением алюминиевой пудры. Алюминиевый компонент обеспечивает формирование молоткового эффекта — ячеистой структуры, напоминающей чеканку по металлу. Растворитель — сольвент нефтяной.

Молотковый рисунок формируется за счет направленного движения частиц алюминиевой пудры в толще мокрой пленки. Выраженность эффекта зависит от толщины слоя, температуры нанесения и метода окрашивания. При распылении рисунок получается более равномерным, при работе кистью — менее выраженным. Покрытие устойчиво к атмосферным воздействиям, перепадам температур и умеренным механическим нагрузкам. Теоретический расход неразбавленной эмали на 50 мкм по сухому слою — 200 г/м².

Условия эксплуатации

Покрытие рассчитано на эксплуатацию в атмосферных условиях умеренного климата и внутри помещений. Материал выдерживает нагрев до умеренных температур, но не предназначен для поверхностей, контактирующих с открытым пламенем или нагретых выше 100 °C. Срок службы покрытия зависит от толщины слоя, качества подготовки поверхности и условий эксплуатации.

Полное отверждение покрытия при температуре плюс 20 °C занимает 72 часа. До этого момента покрытие не набирает оптимальную твердость и может быть повреждено при механическом воздействии. Транспортировку окрашенных конструкций допускается выполнять не ранее чем через 72 часа после нанесения финишного слоя.

Подготовка основания

Поверхность металла должна быть сухой и чистой. Удалите отслаивающуюся ржавчину, окалину и старую отслоившуюся краску механическим способом — металлической щеткой, шлифовальной машиной или пескоструйным аппаратом. Плотно сцепленную ржавчину толщиной до 50 мкм можно оставить. Заусенцы и острые кромки радиусом менее 2 мм притупите. Сварные швы зачистите до степени Р3 по ISO 8501-3.

Обезжиривание

Обезжирьте поверхность сольвентом нефтяным, о-ксилолом или растворителем для красок CERTA. Нанесите растворитель на чистую ветошь и протрите металл. Запрещается использовать уайт-спирит и бензин — они оставляют пленку, ухудшающую адгезию. После обезжиривания поверхность должна быть сухой. При наличии водорастворимых солей промойте основание пресной водой под давлением.

Приготовление материала

Перед применением тщательно перемешайте краску по всему объему тары до однородного состояния. При необходимости профильтруйте материал через сетку. Температура краски должна быть близка к температуре окрашиваемой поверхности. Для разбавления используйте сольвент нефтяной. Добавляйте растворитель постепенно, небольшими порциями, при постоянном перемешивании. Степень разбавления не должна превышать 10 % по массе. Разбавляйте только то количество материала, которое планируете израсходовать в течение рабочей смены.

Условия нанесения

Наносите краску при температуре окружающего воздуха от минус 5 до плюс 30 °C. Относительная влажность воздуха — не более 80 %. Запрещается окрашивание во время осадков и при скорости ветра более 10 м/с (для распыления). Температура окрашиваемой поверхности должна быть на 3 °C выше точки росы. При отрицательных температурах наносите краску тонкими слоями.

Способ нанесения

Краску можно наносить кистью, валиком без ворса или методом распыления. Для получения равномерного молоткового эффекта предпочтительно распыление. При работе кистью используйте инструмент из натуральных волокон, движения — однонаправленные, без втирания. На труднодоступные места и сварные швы предварительно нанесите полосовой слой кистью. Окрашивайте большие площади в один проход, используя материал одной партии. Рекомендуемая толщина одного слоя — 50–70 мкм по сухому слою.

Сушка и отверждение

Межслойная сушка при температуре плюс 20 °C — не менее 60 минут. При понижении температуры время сушки увеличивается: при плюс 5 °C — до 4 часов, при 0 °C — до 8 часов. Полное высыхание покрытия до набора оптимальных свойств при плюс 20 °C — 72 часа. До этого момента покрытие не должно подвергаться механическим нагрузкам. Транспортировку окрашенных конструкций выполняйте не ранее чем через 72 часа после нанесения финишного слоя.

Меры безопасности

Работайте в хорошо проветриваемом помещении или на открытом воздухе. Используйте резиновые перчатки, защитные очки и респиратор. Краска содержит органические растворители и относится к легковоспламеняющимся жидкостям. Запрещается работать вблизи открытого огня и проводить сварочные работы в радиусе 25 м от места окрашивания. При попадании материала на кожу промойте участок теплой водой с мылом. При загорании используйте песок, кошму, углекислотный или пенный огнетушитель.

Рекомендуемая толщина покрытия

Правильная толщина покрытия определяет не только защитные свойства, но и выраженность молоткового эффекта. Слишком тонкий слой не формирует характерный рисунок, избыточно толстый — приводит к потекам и длительной сушке. Оптимальная толщина зависит от условий эксплуатации и требуемого декоративного результата.

Толщина покрытия на сварных швах может быть увеличена на 30 мкм. При нанесении в два слоя суммарная толщина не должна превышать 120 мкм. Теоретический расход неразбавленной эмали на 50 мкм по сухому слою — 200 г/м². Фактический расход зависит от метода нанесения, шероховатости поверхности и квалификации исполнителя.

Цвет и фактура

Краска формирует полуглянцевое покрытие с характерным молотковым рисунком. Цвет — коричнево-миндальный, теплый коричневый тон с легким сероватым подтоном. Эталон цвета — физический выкрас, поскольку экран монитора не передает точный оттенок. При выборе цвета сверяйте образец с соседними коричневыми тонами при дневном освещении.

Молотковая фактура образуется за счет алюминиевой пудры, которая создает ячеистую структуру на поверхности. Выраженность рисунка зависит от толщины слоя, температуры нанесения и метода окрашивания. При распылении ячейки распределяются равномерно, при работе кистью рисунок менее выражен. Чем выше температура нанесения, тем крупнее ячейка.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении коричневый цвет теплеет, при дневном — сохраняет глубину. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Можно ли наносить краску на ржавчину?

Да, краска разработана для нанесения на поверхности с плотно сцепленной ржавчиной толщиной до 50 мкм. Рыхлую, отслаивающуюся ржавчину необходимо удалить механическим способом до степени Sa 2½ по ISO 8501-1. Наличие прокатной окалины снижает срок службы покрытия.

Чем обезжиривать поверхность перед окрашиванием?

Используйте сольвент нефтяной, о-ксилол или растворитель для красок CERTA. Запрещается применять уайт-спирит и бензин — они оставляют на поверхности пленку, ухудшающую адгезию покрытия. Сварные швы и кромки подготавливают до P3 по ISO 8501-3.

Сколько сохнет краска?

Межслойная сушка при плюс 20 °C — не менее 60 минут. Полное высыхание до набора оптимальных свойств — 72 часа. При понижении температуры время сушки увеличивается: при плюс 5 °C межслойная сушка занимает 4 часа, при 0 °C — 8 часов.

Какой расход краски?

Теоретический расход неразбавленной эмали на 50 мкм по сухому слою — 200 г/м². Фактический расход зависит от метода нанесения и шероховатости поверхности. При распылении потери материала выше, чем при работе кистью.

Можно ли наносить краску при минусовой температуре?

Да, минимальная температура нанесения — минус 5 °C. При отрицательных температурах наносите краску тонкими слоями. Учитывайте, что время межслойной сушки при низких температурах значительно увеличивается.

Как хранить краску?

Храните в герметично закрытой таре в сухом помещении при температуре от 0 до плюс 40 °C. Избегайте прямого солнечного света и попадания влаги. Срок годности — 36 месяцев со дня изготовления.

Чем разбавлять краску?

Для разбавления используйте сольвент нефтяной. Степень разбавления не должна превышать 10 % по массе. Добавляйте растворитель постепенно, небольшими порциями, при постоянном перемешивании.
