Термостойкая грунт-эмаль КО-868 до 400°С зеленый (~RAL 6002) 25 кг

Термостойкая грунт-эмаль КО-868 — однокомпонентный состав на кремнийорганической основе для защитно-декоративной окраски стальных и бетонных поверхностей. Материал формирует матовое покрытие, выдерживающее нагрев до +400 °C без потери антикоррозионных свойств. Эмаль применяется для окрашивания промышленного оборудования, печей, каминов, выхлопных систем и трубопроводов, эксплуатируемых в условиях перепада температур.

Состав поставляется в металлическом евроведре массой 25 кг. Цвет покрытия — зеленый, близкий к RAL 6002. Рабочий диапазон нанесения — от −20 °C до +40 °C, что позволяет проводить окрасочные работы в широком диапазоне климатических условий. Теоретический расход материала составляет 180 г/м² при толщине сухого слоя 50 мкм.

Назначение и область применения

Грунт-эмаль КО-868 разработана для защиты стальных поверхностей от высокотемпературной коррозии. Материал эффективно работает при температурах от −60 °C до +400 °C, что делает его пригодным для использования в энергетике, машиностроении, нефтегазовой отрасли и строительстве.

Основные объекты применения:

• металлические дымовые трубы и газоходы;
• корпуса печей, каминов, котлов и теплообменников;
• выхлопные системы автомобилей и спецтехники;
• технологические трубопроводы и продуктопроводы;
• металлоконструкции, эксплуатируемые на открытом воздухе;
• бетонные и цементно-песчаные основания, подвергающиеся нагреву.

Эмаль подходит для окрашивания изделий, работающих в условиях промышленной атмосферы, при повышенной влажности и воздействии солей. Состав также применяется для защиты от атмосферной коррозии в условиях умеренного и холодного климата при температурах до +300 °C.

Состав и свойства

Основой эмали КО-868 служит кремнийорганическое связующее, которое обеспечивает термостойкость и устойчивость к агрессивным средам. Пигментная часть включает термостойкие наполнители, сохраняющие стабильность цвета при нагреве. В качестве растворителя используется ксилол или толуол, что определяет специфику работы с материалом.

Ключевые свойства покрытия:

• термостойкость до +400 °C для зеленого цвета;
• антикоррозионная защита стальных поверхностей;
• атмосферостойкость, устойчивость к УФ-излучению;
• водоотталкивающие свойства;
• эластичность, предотвращающая растрескивание при термических деформациях;
• адгезия к стали и бетону.

Покрытие на основе эмали КО-868 формируется при температуре окружающего воздуха. Для достижения оптимальных свойств при эксплуатации выше +100 °C требуется предварительное термоотверждение — постепенный нагрев до рабочей температуры со скоростью 4±0,5 °C/мин.

Условия эксплуатации

Сформированное покрытие сохраняет защитные свойства в интервале температур от −60 °C до +400 °C. При нагреве возможна незначительная потеря декоративных свойств — изменение цвета в пределах балла Ц4 по ГОСТ 9.407-2015, что не влияет на защитную функцию.

Время высыхания до набора оптимальных свойств при +20 °C составляет 72 часа. Межслойная сушка при +20 °C — 30 минут, при 0 °C — 60 минут, при −20 °C — 90 минут. Транспортирование окрашенных конструкций допускается не ранее чем через 72 часа после нанесения финишного слоя.

Подготовка основания

Окрашиваемая поверхность должна быть очищена от механических загрязнений, водорастворимых солей, жиров, масел, ржавчины и следов старой краски. Стальные поверхности очищают абразивоструйным методом до степени Sa 2½ по ISO 8501-1:2007 либо механизированным инструментом до степени St 3. Бетонные основания очищают от пыли, грязи, масляных пятен и непрочно держащихся частиц.

Обезжиривание

Обезжиривание выполняют растворителем CERTA, толуолом или о-ксилолом. Запрещается использовать уайт-спирит, сольвент и бензин. При отрицательных температурах применяют ацетон или толуол. Поверхность в момент окрашивания должна быть сухой и чистой.

Приготовление материала

Перед нанесением эмаль тщательно перемешивают по всему объему тары до однородной массы. При необходимости материал разбавляют растворителем CERTA, толуолом или о-ксилолом. Степень разбавления не должна превышать 10% по массе. Разбавляют только то количество материала, которое планируется использовать в течение рабочей смены.

Условия нанесения

Эмаль наносят при температуре окружающего воздуха от −20 °C до +40 °C. Относительная влажность воздуха — не более 80%. Запрещается окрашивание во время осадков и при скорости ветра более 10 м/с. Температура окрашиваемой поверхности должна быть на 3 °C выше точки росы.

Способ нанесения

Материал наносят пневматическим или безвоздушным распылением, кистью или валиком. При распылении в диаметре отпечатка факела должна образовываться ровная «мокрая» пленка без пропусков, подтеков и шагрени. Кисть применяют из натуральных волокон, валик — без ворса. Окрашивание ведут в 2–4 прохода. При отрицательных температурах наносят тонкие слои толщиной до 20 мкм по сухому слою.

Сушка и отверждение

Межслойная сушка при +20 °C — 30 минут, при 0 °C — 60 минут, при −20 °C — 90 минут. Полное высыхание до набора оптимальных свойств — 72 часа при +20 °C. При эксплуатации покрытия выше +100 °C требуется термоотверждение: выдержка на воздухе не менее 1 часа, затем нагрев со скоростью 4±0,5 °C/мин до 300 °C и выдержка 1 час.

Меры безопасности

Работы выполняют при достаточной вентиляции рабочей зоны. Используют средства индивидуальной защиты: резиновые перчатки, защитные очки, респиратор. Запрещается наносить эмаль в закрытых помещениях, ямах и колодцах. Материал относится к легковоспламеняющимся жидкостям. В зоне радиусом 25 м от места работ запрещены курение, огонь и сварочные работы.

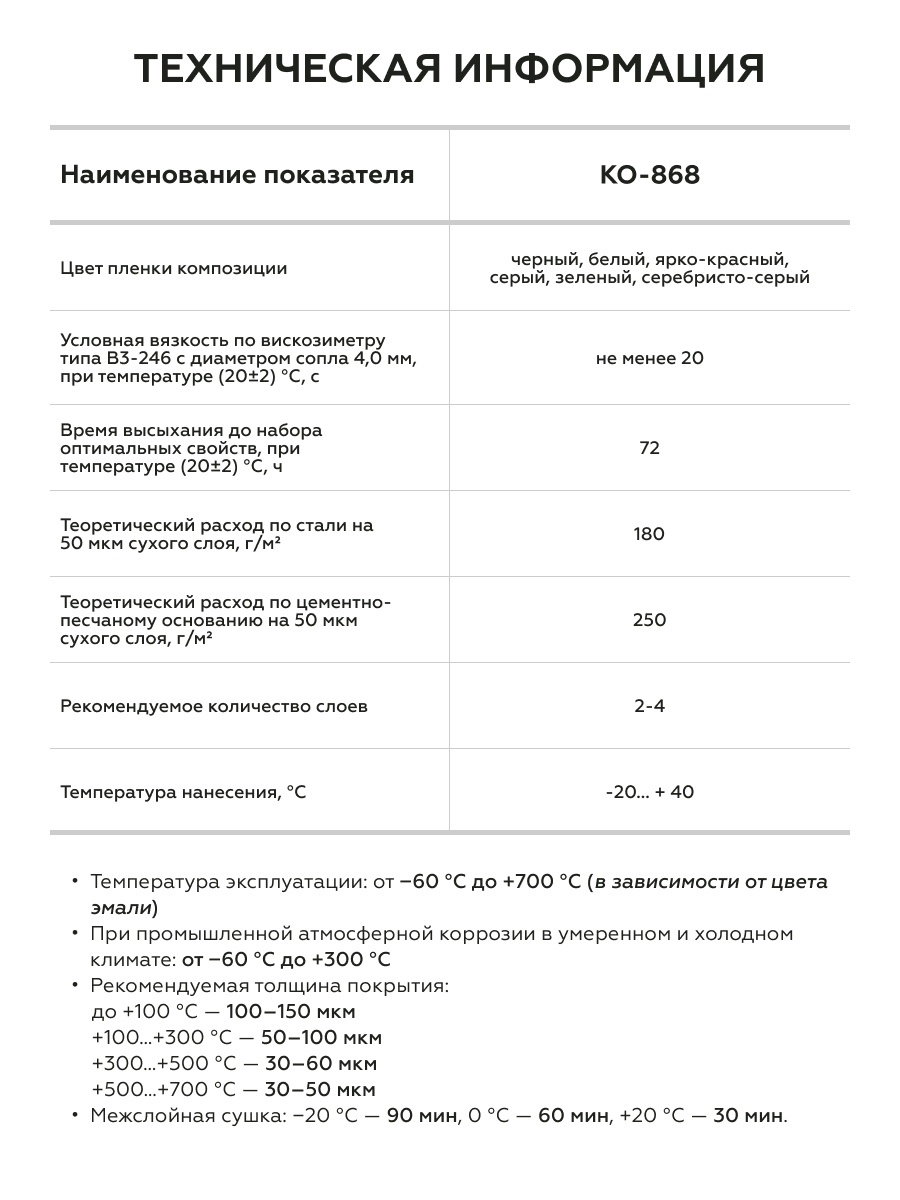

Рекомендуемая толщина покрытия

Толщина сформированного покрытия определяет срок службы и защитные свойства эмали. Слишком тонкий слой не обеспечивает надежной антикоррозионной защиты, избыточно толстый — может растрескиваться при термических нагрузках. Выбор толщины зависит от температуры эксплуатации.

Средняя толщина сформированного покрытия не должна отклоняться от номинального значения более чем на 5%. Количество слоев определяется требуемой толщиной и методом нанесения. При окрашивании при отрицательных температурах толщина одного сухого слоя не должна превышать 20 мкм.

Цвет и фактура

Эмаль КО-868 после высыхания образует однородное матовое покрытие зеленого цвета, близкого к RAL 6002. Поверхность гладкая, без кратеров, пор и морщин. Внешний вид покрытия соответствует требованиям технических условий.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении зеленый цвет сохраняет глубину, при дневном — проявляет естественную насыщенность. Для соседних участков рекомендуется использовать материал одной партии.

При нагреве до рабочих температур возможна незначительная потеря декоративных свойств — изменение оттенка в пределах балла Ц4 по ГОСТ 9.407-2015. Это не влияет на защитные характеристики покрытия. Для сохранения равномерности цвета работы по окрашиванию больших площадей проводят в один проход с использованием материала одной партии.

Эмаль совместима с другими кремнийорганическими составами линейки CERTA. Возможна колеровка в требуемый оттенок по согласованию с производителем.

Как подготовить стальную поверхность перед нанесением эмали?

Поверхность очищают от ржавчины, окалины, масел и загрязнений абразивоструйным методом до степени Sa 2½ по ISO 8501-1:2007. Допускается механизированная очистка до St 3 для изделий, работающих при температуре до +100 °C. После очистки поверхность обезжиривают толуолом, о-ксилолом или растворителем CERTA и обеспыливают сжатым воздухом.

Можно ли наносить эмаль на старое покрытие?

Допускается нанесение на старое лакокрасочное покрытие при условии его совместимости с кремнийорганическими составами и хорошей адгезии к основанию. Отслаивающиеся слои старой краски удаляют. Перед окрашиванием рекомендуется провести тест на совместимость на небольшом участке.

Сколько сохнет эмаль?

Межслойная сушка при +20 °C составляет 30 минут, при 0 °C — 60 минут, при −20 °C — 90 минут. Полное высыхание до набора оптимальных свойств — 72 часа при +20 °C. При более низких температурах время высыхания увеличивается.

Какой расход эмали?

Теоретический расход неразбавленной эмали по стальному основанию — 180 г/м² при толщине сухого слоя 50 мкм. При окрашивании необработанных цементно-песчаных оснований расход увеличивается до 250 г/м². Фактический расход зависит от способа нанесения, шероховатости поверхности и квалификации рабочих.

Можно ли наносить эмаль при отрицательной температуре?

Да, эмаль наносят при температуре от −20 °C до +40 °C. При отрицательных температурах окрашивание ведут тонкими слоями — не более 20 мкм по сухому слою. Для разбавления используют более летучие растворители, например толуол. Поверхность должна быть сухой, без снега и инея.

Как хранить эмаль?

Эмаль хранят в плотно закрытой таре в сухом помещении при температуре от −30 °C до +40 °C, защищая от прямых солнечных лучей и влаги. Гарантийный срок хранения — 12 месяцев со дня изготовления. После вскрытия тары материал следует использовать в течение рабочей смены.

Нужно ли грунтовать поверхность перед нанесением?

Эмаль КО-868 допускается наносить без предварительного грунтования. Материал совмещает функции грунта и финишного покрытия. При необходимости применения грунта он не должен ухудшать эксплуатационные характеристики системы покрытия.
