Эмаль КО-868 серый 400°С (RAL 7040) 25 кг

Термостойкая грунт-эмаль КО-868 серого цвета (RAL 7040) — однокомпонентный кремнийорганический состав для защитно-декоративной окраски стальных и бетонных поверхностей. Материал работает в диапазоне температур от минус 60 °C до плюс 400 °C, обеспечивая антикоррозионную защиту в условиях промышленной атмосферы и резких перепадов температур.

Эмаль поставляется в металлическом евроведре массой нетто 25 кг. Состав формирует матовое гладкое покрытие, не требует предварительного грунтования и наносится при температуре от минус 20 °C до плюс 40 °C.

Назначение и область применения

Грунт-эмаль КО-868 предназначена для защиты металлоконструкций и бетонных сооружений от высокотемпературной коррозии. Основная область применения — оборудование, эксплуатируемое при нагреве до 400 °C.

Материал используют для окраски технологического оборудования, трубопроводов, дымовых труб, теплообменников, печей и другого теплового агрегата. Покрытие эффективно защищает от промышленной атмосферной коррозии в условиях умеренного и холодного климата.

Состав подходит для окраски фасадов зданий, цоколей, железобетонных свай, опор линий электропередач и металлических конструкций, работающих при температурах до 300 °C без дополнительного нагрева. Допускается нанесение на бетонные и оштукатуренные поверхности, выдержанные не менее 28 суток.

Материал востребован в энергетике, нефтегазовом комплексе, металлургии, машиностроении и строительстве. Применяется для окраски выхлопных систем автомобилей, корпусов судов, деталей двигателей, металлической кровли и несущих конструкций.

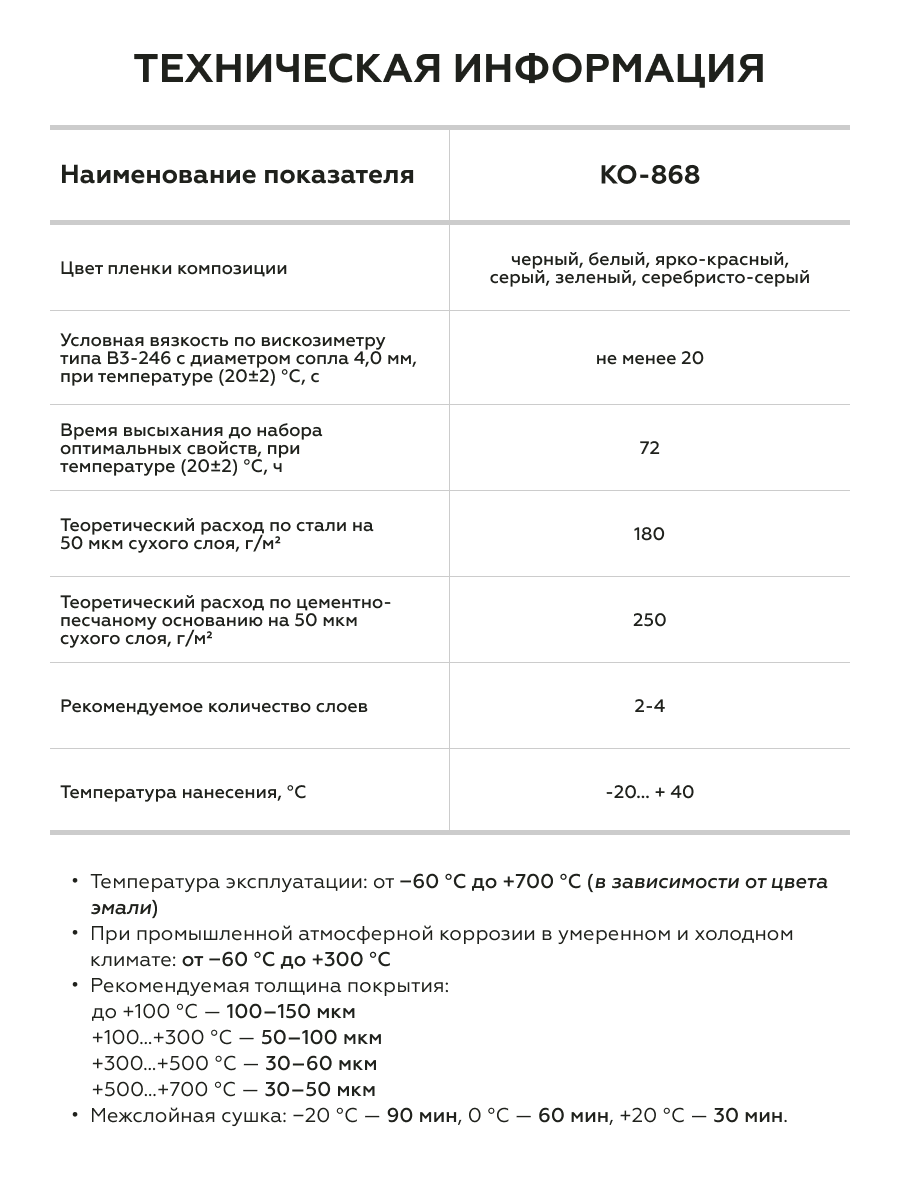

Состав и свойства

Эмаль КО-868 произведена на основе кремнийорганического связующего, формирующего пространственную полимерную сетку при отверждении. Такой состав обеспечивает покрытию сочетание термостойкости, эластичности и адгезии к различным основаниям. В качестве растворителя используется ксилол или толуол, полностью испаряющиеся в процессе сушки.

Ключевое свойство материала — способность выдерживать длительное воздействие температуры до 400 °C без потери защитных функций. Покрытие сохраняет эластичность при циклических нагревах и охлаждениях, предотвращая растрескивание и отслаивание. Кремнийорганическая пленка обладает гидрофобными свойствами, отталкивая воду и предотвращая коррозию под покрытием.

Грунт-эмаль устойчива к воздействию минеральных масел, нефтепродуктов и солей. Теоретический расход составляет 180 г/м² на слой толщиной 50 мкм. Материал не требует предварительного грунтования, что сокращает время и стоимость окрасочных работ.

Условия эксплуатации

Сформированное покрытие сохраняет защитные свойства в интервале температур от минус 60 °C до плюс 400 °C. Верхний предел термостойкости для серого цвета RAL 7040 составляет 400 °C.

Покрытие устойчиво к воздействию промышленной атмосферы, содержащей сернистые соединения, оксиды азота и другие агрессивные компоненты. При длительной эксплуатации возможно незначительное изменение декоративных свойств — до 5 баллов по ГОСТ 9.407-2015, что не влияет на защитные функции.

Срок службы покрытия зависит от условий эксплуатации и качества подготовки поверхности. При соблюдении технологии нанесения и рекомендованной толщины покрытие сохраняет защитные свойства в течение нескольких лет.

Подготовка основания

Окрашиваемую поверхность очищают от механических загрязнений, ржавчины, окалины, следов старой краски и водорастворимых солей. Стальные поверхности обрабатывают абразивоструйным методом до степени Sa 2 ½ по ISO 8501-1:2007 или механизированным инструментом до степени St 3. Бетонные основания очищают от грязи, пыли, масляных пятен и непрочно держащихся частиц. Влажность бетона на глубину 20 мм не должна превышать 4 % по массе.

Обезжиривание

Обезжиривание выполняют растворителем CERTA, толуолом или о-ксилолом. Состав наносят на чистую ветошь и протирают поверхность. При отрицательных температурах используют ацетон или толуол. Запрещается применять уайт-спирит, бензин и сольвент — эти растворители ухудшают адгезию покрытия. Обезжиривание проводят непосредственно перед окрашиванием. Поверхность должна быть сухой и чистой.

Приготовление материала

Перед применением эмаль тщательно перемешивают механической мешалкой или вручную до однородной консистенции по всему объему. При образовании пены состав выдерживают в таре до ее исчезновения. При необходимости эмаль разбавляют растворителем CERTA в количестве не более 10 % по массе. Разбавитель добавляют постепенно, небольшими порциями, контролируя вязкость. Температура эмали должна быть близка к температуре окрашиваемой поверхности.

Условия нанесения

Работы выполняют при температуре окружающего воздуха от минус 20 °C до плюс 40 °C. Относительная влажность воздуха не должна превышать 80 %. Запрещается окрашивать поверхности во время осадков и при скорости ветра более 10 м/с. Температура окрашиваемой поверхности должна быть на 3 °C выше точки росы. При отрицательных температурах эмаль наносят тонкими слоями толщиной до 20 мкм по сухому слою.

Способ нанесения

Эмаль наносят кистью, валиком или методом распыления. При пневматическом распылении используют сопло диаметром 1,5–2,5 мм, давление воздуха 1,5–3,0 кгс/см², расстояние до поверхности 200–300 мм. При безвоздушном распылении применяют сопла 0,33–0,43 мм, давление 80–150 бар, расстояние 300–500 мм. Кисти используют из натуральных волокон, валики — без ворса. Окрашивание выполняют в 2–4 прохода в зависимости от требуемой толщины. При нанесении кистью движения должны быть однонаправленными, без втирания.

Сушка и отверждение

Время межслойной сушки при температуре +20 °C составляет 30 минут, при 0 °C — 60 минут, при минус 20 °C — 90 минут. Полное высыхание покрытия до набора оптимальных свойств при +20 °C — 72 часа. При эксплуатации покрытия при температуре выше 100 °C требуется термоотверждение: нагрев со скоростью 4±0,5 °C/мин до 300 °C и выдержка 1 час. Остывание должно быть медленным.

Меры безопасности

Эмаль КО-868 относится к легковоспламеняющимся жидкостям. Работы выполняют при достаточной вентиляции. Используют средства индивидуальной защиты: резиновые перчатки, защитные очки, респиратор. Запрещается наносить состав в закрытых помещениях, ямах и колодцах. В зоне радиусом 25 м от места работ запрещено курить и проводить сварочные работы. При загорании используют песок, кошму, углекислотный или пенный огнетушитель.

Рекомендуемая толщина покрытия

Правильно подобранная толщина покрытия обеспечивает надежную защиту поверхности при заданной температуре эксплуатации. Слишком тонкий слой не защитит металл от коррозии, а избыточная толщина может привести к растрескиванию при нагреве. Рекомендуемые значения указаны для сухого слоя без учета шероховатости поверхности.

Для серого цвета RAL 7040 максимальная температура эксплуатации составляет 400 °C, поэтому оптимальная толщина покрытия — 30–60 мкм. Отклонение средней толщины от заданного значения не должно превышать 5 %. Количество слоев зависит от метода нанесения: при распылении один слой дает 20–30 мкм, при окрашивании кистью — 30–50 мкм.

Цвет и фактура

Эмаль КО-868 доступна в сером цвете, соответствующем RAL 7040. Это нейтральный серый тон с легким холодным подтоном, который хорошо сочетается с промышленными объектами и архитектурными решениями. Покрытие формирует гладкую матовую поверхность без выраженного блеска.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении серый цвет может проявлять легкий холодный подтон, при дневном — сохраняет нейтральность. Для соседних участков рекомендуется использовать материал одной партии.

При длительной эксплуатации при температуре до 400 °C возможно незначительное изменение декоративных свойств покрытия — до 5 баллов по ГОСТ 9.407-2015. Это не влияет на защитные функции покрытия. Для ответственных объектов рекомендуется провести пробное окрашивание и термообработку образца для оценки конечного оттенка.

Вопросы и ответы

Как подготовить поверхность перед нанесением?

Стальную поверхность очищают от ржавчины и окалины абразивоструйным методом до степени Sa 2 ½ по ISO 8501-1:2007 или механизированным инструментом до St 3. Сварные швы и кромки подготавливают до степени P3 по ISO 8501-3. Бетонные основания очищают от грязи, пыли и масляных пятен. Влажность бетона не должна превышать 4 %. Перед окрашиванием поверхность обезжиривают растворителем CERTA, толуолом или о-ксилолом.

Можно ли наносить эмаль на старое покрытие?

Допускается нанесение на старое лакокрасочное покрытие при условии его совместимости с кремнийорганической эмалью и хорошей адгезии к основанию. Слои старой краски, имеющие слабое сцепление, необходимо удалить. Перед окрашиванием рекомендуется провести тест на совместимость материалов. При несовместимости покрытие удаляют полностью.

Сколько сохнет эмаль?

Межслойная сушка при температуре +20 °C составляет 30 минут, при 0 °C — 60 минут, при минус 20 °C — 90 минут. Полное высыхание до набора оптимальных свойств при +20 °C — 72 часа. При эксплуатации покрытия при температуре выше 100 °C требуется термоотверждение: нагрев со скоростью 4±0,5 °C/мин до 300 °C и выдержка 1 час.

Какой расход эмали?

Теоретический расход неразбавленной эмали по стальному основанию составляет 180 г/м² на слой толщиной 50 мкм. При окрашивании необработанных цементно-песчаных оснований расход увеличивается до 250 г/м². Фактический расход зависит от способа нанесения, шероховатости поверхности и квалификации рабочих. При пневматическом распылении потери составляют 15–20 %.

Можно ли наносить эмаль при отрицательной температуре?

Да, эмаль можно наносить при температуре до минус 20 °C. При отрицательных температурах состав наносят тонкими слоями толщиной до 20 мкм по сухому слою. Для разбавления используют более летучие растворители, например толуол. Поверхность должна быть сухой, без снега и инея. Температура поверхности должна быть на 3 °C выше точки росы.

Как хранить эмаль?

Эмаль хранят в плотно закрытой таре в сухом помещении, защищенном от прямых солнечных лучей и влаги, при температуре от минус 20 °C до плюс 40 °C. Гарантийный срок годности — 12 месяцев со дня изготовления. Транспортировку осуществляют по ГОСТ 9980.5. Не допускается хранение вблизи источников огня и нагревательных приборов.

Нужно ли грунтовать поверхность перед нанесением?

Нет, эмаль КО-868 допускается наносить без предварительного грунтования. Состав выполняет функции грунта и эмали одновременно. При необходимости применения грунта он не должен ухудшать эксплуатационные характеристики системы покрытия. Рекомендуется провести тест на совместимость с грунтовочным составом.
