Эмаль КО-868 черный 600°С (RAL 9004) 25 кг

Термостойкая грунт-эмаль КО-868 в цвете чёрный (RAL 9004) — однокомпонентный состав на основе кремнийорганического связующего. Предназначен для защитной окраски стальных поверхностей и конструкций из цементно-песчаных материалов. Материал рассчитан на эксплуатацию при высоких температурах до 600 °C, а также в атмосфере умеренного и холодного климата при температурах от минус 60 °C до плюс 300 °C.

Эмаль формирует гладкое матовое покрытие с антикоррозионными свойствами. Состав устойчив к воздействию промышленной атмосферы, минеральных масел и нефтепродуктов. Поставляется в металлическом евроведре нетто 25 кг.

Назначение и область применения

Грунт-эмаль КО-868 применяется для защиты стальных поверхностей, эксплуатируемых при повышенных температурах. Основные объекты окрашивания — печи, камины, дымоходы, выхлопные системы, котлы, теплообменники, трубопроводы горячей воды и пара.

Состав подходит для окрашивания металлоконструкций, работающих в условиях промышленной атмосферы. Материал также наносят на поверхности на цементно-песчаной основе, включая бетонные полы и стены в производственных помещениях.

Эмаль востребована при ремонте и обслуживании оборудования энергетического, нефтегазового и химического комплексов. Состав наносят на элементы печного оборудования, корпуса технологических установок, детали двигателей и другие узлы, подвергающиеся нагреву.

Состав и свойства

Основу эмали составляет кремнийорганическое связующее, обеспечивающее термостойкость и атмосферостойкость покрытия. Пигментная часть включает термостойкие наполнители, сохраняющие стабильность цвета при нагреве. В качестве растворителя используется о-ксилол, толуол или специализированный растворитель CERTA.

Покрытие на основе КО-868 устойчиво к воздействию минеральных масел, нефтепродуктов и солей. Материал защищает металл от ржавчины при эксплуатации в условиях повышенной влажности и перепадов температур. Эмаль образует эластичную плёнку, которая не растрескивается при тепловом расширении основания.

Теоретический расход эмали — 180 г/м² на 50 мкм сухого слоя по стальному основанию. Для неокрашенных цементно-песчаных оснований расход увеличивается до 250 г/м². Степень изменения цвета покрытия при длительной эксплуатации при высоких температурах оценивается по ГОСТ 9.407-2015.

Условия эксплуатации

Сформированное покрытие сохраняет защитные свойства в интервале температур от минус 60 °C до плюс 600 °C для чёрного цвета. При эксплуатации покрытия при температуре выше 100 °C необходимо провести предварительное термоотверждение. Покрытие нагревают со скоростью 4±0,5 °C в минуту до температуры 300 °C и выдерживают в течение 1 часа.

Время высыхания покрытия до набора оптимальных свойств при температуре плюс 20 °C составляет 72 часа. Межслойная сушка при температуре плюс 20 °C — 30 минут, при 0 °C — 60 минут, при минус 20 °C — 90 минут. Кантование окрашенных конструкций мягкими стропами допускается через 24 часа после нанесения при положительной температуре. Транспортирование и монтаж — не ранее чем через 72 часа.

Подготовка основания

Поверхность очищают от механических загрязнений, водорастворимых солей, жиров, масел, ржавчины и следов старой краски. Очистку от окалины и ржавчины выполняют абразивоструйным методом до степени Sa 2 ½ по ISO 8501-1:2007 либо до степени 2 по ГОСТ 9.402-2004. Допускается механизированная очистка до степени St 3 для изделий, эксплуатируемых в слабоагрессивных средах при температуре до 100 °C.

Бетонные поверхности не должны иметь масляных пятен, грязи, пыли, остатков атмосферных осадков и слоёв старой краски. Влажность цементно-песчаного основания до глубины 20 мм не должна превышать 4 % по массе. Бетон выдерживают не менее 28 суток после укладки.

Обезжиривание

Обезжиривание выполняют растворителем CERTA, толуолом или о-ксилолом. Запрещается использовать уайт-спирит, сольвент и бензин. При отрицательных температурах применяют ацетон, толуол или растворитель CERTA. Поверхность в момент окрашивания должна быть сухой и чистой.

Приготовление материала

Перед нанесением эмаль тщательно перемешивают по всему объёму тары механическим или ручным способом до однородной массы. При образовании пены или пузырей состав выдерживают в таре до их исчезновения. Температура эмали должна быть близка к температуре окрашиваемой поверхности.

Для разбавления применяют растворитель CERTA, толуол или о-ксилол. Степень разбавления не должна превышать 10 % по массе. Растворитель добавляют постепенно, небольшими порциями при перемешивании. Для работы рекомендуется разбавлять только необходимое в течение рабочей смены количество материала.

Условия нанесения

Температура окружающего воздуха — от минус 20 °C до плюс 40 °C. Относительная влажность воздуха — не более 80 %. Запрещается окрашивание во время атмосферных осадков и при скорости ветра более 10 м/с. Температура окрашиваемой поверхности должна быть на 3 °C выше точки росы. Недопустимо наносить эмаль при наличии на поверхности влаги и снега.

Способ нанесения

Эмаль наносят кистью, валиком или методом распыления. Рекомендуются кисти из натуральных волокон и валики без ворса. При окрашивании кистью движения должны быть однонаправленными, без втирания. На сварные швы, торцевые кромки и труднодоступные места перед распылением наносят «полосовой слой» кистью.

При пневматическом распылении расстояние от сопла до поверхности — 200–300 мм, давление воздуха — 1,5–2,5 кгс/см², диаметр сопла — 1,5–2,5 мм. При безвоздушном распылении расстояние — 300–500 мм, рабочее давление — 80–150 бар, диаметр сопла — 0,33–0,43 мм. Окрашивание выполняют в 2–4 прохода в зависимости от требуемой толщины покрытия. При отрицательных температурах наносят тонкие слои до 20 мкм по сухому слою.

Сушка и отверждение

Межслойная сушка при температуре плюс 20 °C — 30 минут, при 0 °C — 60 минут, при минус 20 °C — 90 минут. Время высыхания до набора оптимальных свойств при плюс 20 °C — 72 часа. При эксплуатации покрытия при температуре выше 100 °C необходимо термоотверждение: нагрев со скоростью 4±0,5 °C в минуту до 300 °C и выдержка 1 час.

Меры безопасности

Работы выполняют при достаточной вентиляции рабочей зоны. Используют средства индивидуальной защиты: резиновые перчатки, защитные очки, респиратор. Запрещается нанесение эмали в закрытых помещениях, ямах и колодцах без средств защиты органов дыхания. Эмаль относится к легковоспламеняющимся жидкостям. В зоне радиусом 25 м от места работ запрещается курить, разводить огонь и производить сварочные работы. При загорании применяют песок, кошму, асбестовое одеяло, пенный или углекислотный огнетушитель.

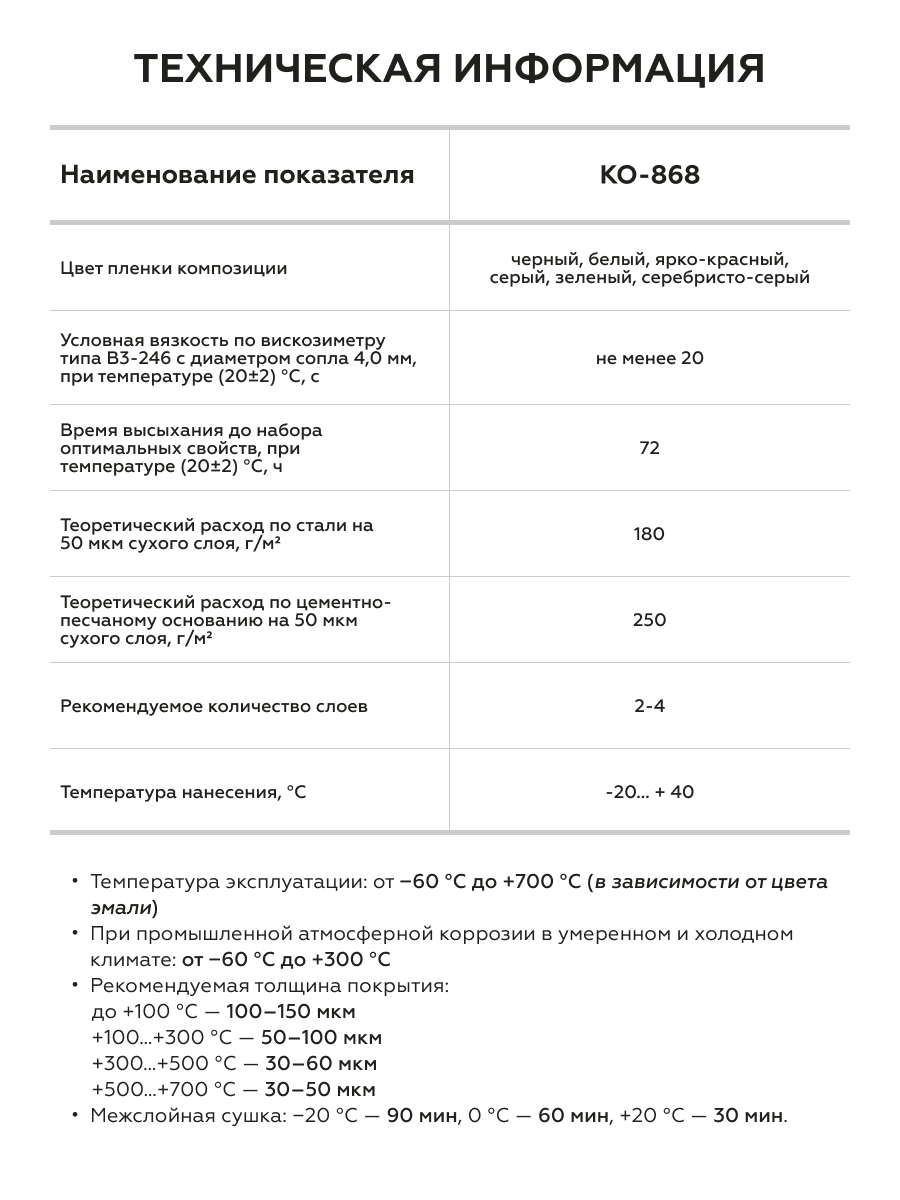

Рекомендуемая толщина покрытия

Правильная толщина покрытия определяет срок службы и защитные свойства эмали. Слишком тонкий слой не обеспечивает надёжную антикоррозионную защиту, а избыточная толщина может привести к растрескиванию при тепловом расширении металла. Рекомендуемая толщина зависит от температуры эксплуатации покрытия.

Средняя толщина сформированного покрытия не должна отклоняться от номинального значения более чем на 5 %. Количество слоёв определяется требуемой толщиной и методом нанесения. При окрашивании при отрицательных температурах наносят дополнительные слои для достижения заданной толщины.

Цвет и фактура

Эмаль КО-868 в данном исполнении имеет чёрный цвет, соответствующий RAL 9004. Это глубокий насыщенный чёрный с лёгким серым подтоном, характерным для индустриальных термостойких покрытий.

Покрытие формирует гладкую матовую плёнку. Матовый характер поверхности типичен для кремнийорганических эмалей и обеспечивает равномерное светорассеяние. При увеличении толщины слоя оттенок становится более насыщенным и глубоким.

При искусственном освещении чёрный цвет сохраняет глубину, но может проявлять лёгкий серый подтон. При дневном свете оттенок остаётся стабильным. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Вопросы и ответы

Как подготовить поверхность перед нанесением эмали?

Поверхность очищают от загрязнений, ржавчины и старой краски абразивоструйным методом до степени Sa 2 ½ по ISO 8501-1:2007 или механизированным инструментом до St 3. Сварные швы и кромки подготавливают до P3 по ISO 8501-3. После очистки поверхность обеспыливают сжатым воздухом и обезжиривают растворителем CERTA, толуолом или о-ксилолом.

Можно ли наносить эмаль на старое покрытие?

Нанесение на старое лакокрасочное покрытие допускается при условии его совместимости с эмалью КО-868. Старое покрытие должно иметь прочное сцепление с основанием. Слои краски со слабой адгезией удаляют перед окрашиванием. При температуре эксплуатации выше 300 °C старые покрытия рекомендуется удалять полностью.

Сколько сохнет эмаль?

Межслойная сушка при температуре плюс 20 °C составляет 30 минут. Полное высыхание до набора оптимальных свойств — 72 часа при плюс 20 °C. При более низких температурах время сушки увеличивается: при 0 °C — 60 минут, при минус 20 °C — 90 минут. Кантование конструкций допускается через 24 часа.

Какой расход эмали?

Теоретический расход неразбавленной эмали по стальному основанию — 180 г/м² на 50 мкм сухого слоя. При окрашивании неокрашенных цементно-песчаных оснований расход увеличивается до 250 г/м². Фактический расход зависит от способа нанесения и шероховатости поверхности.

Можно ли наносить эмаль при отрицательной температуре?

Да, эмаль можно наносить при температуре от минус 20 °C. При отрицательных температурах окрашивание выполняют тонкими слоями толщиной до 20 мкм по сухому слою. Количество слоёв увеличивают для достижения требуемой толщины покрытия. Относительная влажность воздуха не должна превышать 80 %.

Как хранить эмаль?

Эмаль хранят в герметично закрытой таре в сухом помещении, защищённом от прямых солнечных лучей и влаги, при температуре от минус 20 °C до плюс 40 °C. Гарантийный срок хранения — 12 месяцев со дня изготовления.

Нужно ли грунтовать поверхность перед нанесением?

Эмаль КО-868 является грунт-эмалью и не требует предварительного грунтования. Допускается нанесение непосредственно на подготовленную поверхность. Применяемый грунт не должен ухудшать эксплуатационные характеристики системы покрытия.
