Эмаль КО-868 серебристо-серый 650°С 25 кг

Термостойкая грунт-эмаль КО-868 серебристо-серого цвета предназначена для защитной окраски стальных поверхностей и конструкций из цементно-песчаных материалов. Покрытие выдерживает эксплуатацию при температурах от минус 60 °С до плюс 650 °С. Материал формирует гладкое матовое покрытие с легким металлическим отливом, обеспечивающее антикоррозионную защиту в условиях промышленной атмосферы, перепадов температур и воздействия агрессивных сред.

Состав поставляется в металлическом евроведре массой нетто 25 кг. Эмаль наносится при температуре окружающей среды от минус 20 °С до плюс 40 °С, что позволяет проводить окрасочные работы в широком диапазоне климатических условий.

Назначение и область применения

Грунт-эмаль КО-868 применяется для защиты от высокотемпературной коррозии стального оборудования и металлоконструкций, работающих при нагреве до 650 °С. Материал используют при окрашивании:

• металлических дымовых труб и газоходов;
• паропроводов и теплопроводов с перегретым паром;
• технологических продуктопроводов и нефтепроводов;
• выхлопных систем автомобилей и деталей двигателей;
• корпусов и механизмов судов;
• металлической кровли и фасадных элементов;
• бетонных и железобетонных конструкций, включая дымовые трубы и тоннели.

Покрытие устойчиво к воздействию минерального масла, нефтепродуктов и солей, поэтому эмаль востребована в энергетическом, нефтегазовом и транспортном комплексах. Для защиты от промышленной атмосферной коррозии в условиях умеренного и холодного климата состав может применяться при температурах до плюс 300 °С.

Состав и свойства

Эмаль КО-868 изготовлена на основе кремнийорганического связующего, которое обеспечивает термостойкость и атмосферостойкость покрытия. В состав входят алюминиевая пудра и специальные пигменты, формирующие серебристо-серый цвет с металлическим отливом.

Ключевые свойства материала:

• термостойкость до 650 °С без потери защитных функций;
• антикоррозионная защита стальных поверхностей;
• стойкость к воздействию минеральных масел, нефтепродуктов и солей;
• атмосферостойкость и устойчивость к ультрафиолетовому излучению;
• эластичность покрытия при циклических нагревах и охлаждениях;
• высокая адгезия к стали и цементно-песчаным основаниям.

Материал однокомпонентный, не требует смешивания с отвердителем перед применением. Для разбавления используют растворитель CERTA, толуол или о-ксилол. Запрещается применять уайт-спирит, сольвент и бензин — эти растворители разрушают структуру кремнийорганической пленки. Теоретический расход неразбавленной эмали по стальному основанию при толщине 50 мкм по сухому слою составляет 180 г/м².

Условия эксплуатации

Покрытие на основе эмали КО-868 сохраняет защитные свойства в интервале рабочих температур от минус 60 °С до плюс 650 °С. При нагреве возможно изменение декоративных свойств покрытия: серебристо-серый цвет может незначительно темнеть, что не влияет на защитные функции.

Срок службы покрытия зависит от температуры эксплуатации, агрессивности среды и качества подготовки поверхности. При соблюдении технологии нанесения и рекомендованной толщины покрытие обеспечивает длительную защиту металла от коррозии.

Подготовка основания

Окрашиваемую поверхность очищают от механических загрязнений, ржавчины, окалины, следов старой краски и водорастворимых солей. Очистку стали выполняют абразивоструйным методом до степени Sa 2 ½ по ISO 8501-1:2007 либо механизированным инструментом до степени St 3. Острые кромки и заусенцы притупляют, сварочные брызги удаляют.

Бетонные и цементно-песчаные основания выдерживают не менее 28 суток после укладки. Влажность основания до глубины 20 мм не должна превышать 4 % по массе. Поверхность должна быть сухой, без пленочной влаги, масляных пятен и непрочно держащихся частиц.

Обезжиривание

Обезжиривание выполняют растворителем CERTA, толуолом или о-ксилолом. При отрицательных температурах используют ацетон или толуол. Запрещается применять уайт-спирит, сольвент и бензин. Обезжиривание проводят непосредственно перед окрашиванием, но не позднее чем через 6 часов после механической обработки при работе на открытом воздухе и не более чем через 24 часа при работе внутри помещения.

Приготовление материала

Перед нанесением эмаль тщательно перемешивают механическим способом или вручную до однородности по всему объему тары. При необходимости разбавляют растворителем CERTA, толуолом или о-ксилолом. Степень разбавления не должна превышать 10 % по массе. Растворитель добавляют постепенно, небольшими порциями при перемешивании.

При окрашивании при отрицательной температуре для разбавления используют более летучий толуол. При температуре от 0 °С до минус 10 °С единовременно добавляют не более 2 % растворителя, при температуре от минус 10 °С до минус 30 °С — не более 5 %. Суммарное количество растворителя не должно превышать 10 % от массы эмали.

Условия нанесения

Температура окружающей среды при нанесении — от минус 20 °С до плюс 40 °С. Относительная влажность воздуха — не более 80 %. Запрещается наносить эмаль во время осадков и при наличии на поверхности влаги или снега. Температура окрашиваемой поверхности должна быть на 3 °С выше точки росы. При распылении скорость ветра не должна превышать 10 м/с.

Способ нанесения

Эмаль наносят пневматическим или безвоздушным распылением, кистью или валиком. При пневматическом распылении расстояние от сопла до поверхности — 200–300 мм, давление воздуха — 1,5–2,5 кгс/см², диаметр сопла — 1,5–2,5 мм. При безвоздушном распылении расстояние — 300–500 мм, рабочее давление — 80–150 бар, диаметр сопла — 0,33–0,43 мм.

Кисти применяют из натуральных волокон, валики — без ворса. Движения кистью или валиком должны быть однонаправленными, без «втирания». На труднодоступные места, сварные швы и торцевые кромки перед распылением наносят «полосовой слой» кистью.

Количество слоев — от 2 до 4 в зависимости от требуемой толщины покрытия. При отрицательных температурах наносят тонкие слои толщиной до 20 мкм по сухому слою.

Сушка и отверждение

Межслойная сушка при температуре минус 20 °С — не менее 90 минут, при 0 °С — 60 минут, при плюс 20 °С — 30 минут. При нанесении кистью или валиком время межслойной сушки увеличивается в 2–3 раза. Полное высыхание до набора оптимальных свойств при плюс 20 °С — 72 часа.

При эксплуатации покрытия при температуре выше 100 °С проводят горячее отверждение: выдержка на воздухе не менее 1 часа, нагрев до рабочей температуры со скоростью 4 ± 0,5 °С в минуту, выдержка при рабочей температуре не менее 3 часов.

Меры безопасности

Эмаль КО-868 относится к легковоспламеняющимся жидкостям. Работы проводят при достаточной вентиляции. Используют средства индивидуальной защиты: резиновые перчатки, защитные очки, респиратор. Запрещается наносить эмаль в закрытых помещениях, ямах и колодцах без средств защиты органов дыхания. В зоне радиусом 25 м от места работ запрещается курить, разводить огонь и производить сварочные работы. При загорании используют песок, кошму, асбестовое одеяло, пенные или углекислотные огнетушители.

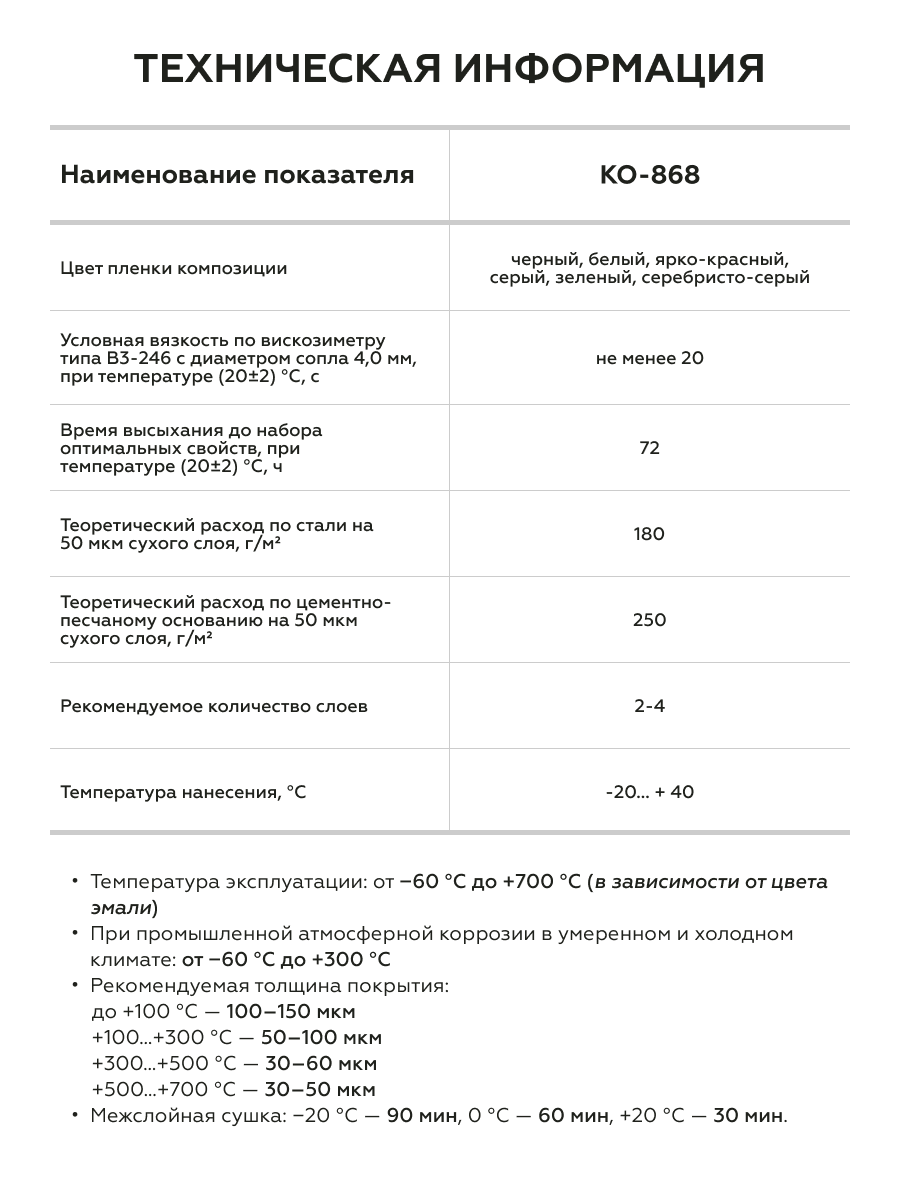

Рекомендуемая толщина покрытия

Толщина сформированного покрытия зависит от температуры эксплуатации. Чем выше рабочая температура, тем тоньше должен быть слой — это предотвращает растрескивание и отслоение покрытия при термических деформациях.

Средняя толщина покрытия не должна отклоняться от заданного значения более чем на 5 %. Не допускается нанесение эмали слоем с неравномерной толщиной. Количество слоев определяется общей толщиной покрытия и толщиной одного слоя, которая зависит от метода нанесения.

Теоретический расход неразбавленной эмали по стальному основанию при толщине 50 мкм по сухому слою составляет 180 г/м². При окрашивании цементно-песчаных оснований, предварительно не загрунтованных и не окрашенных, расход увеличивается до 250 г/м².

Цвет и фактура

Эмаль КО-868 в данном исполнении имеет серебристо-серый цвет с гладкой матовой фактурой и легким металлическим отливом. Металлический характер поверхности формируется за счет алюминиевой пудры, входящей в состав материала.

Степень блеска и интенсивность металлического отлива зависят от техники нанесения: при распылении формируется более равномерный блеск, при нанесении кистью возможна незначительная разнооттеночность. Серебристый пигмент склонен к оседанию, поэтому материал тщательно перемешивают до начала работ и периодически перемешивают в процессе окрашивания.

При нагреве покрытия до рабочих температур возможно незначительное потемнение цвета, что не влияет на защитные свойства. Для исключения разнооттеночности один видимый контур окрашивают материалом одной партии.

Как подготовить стальную поверхность перед нанесением?

Поверхность очищают от ржавчины, окалины, масел и загрязнений абразивоструйным методом до степени Sa 2 ½ по ISO 8501-1:2007 или механизированным инструментом до степени St 3. После очистки поверхность обеспыливают и обезжиривают растворителем CERTA, толуолом или о-ксилолом.

Можно ли наносить эмаль на старое покрытие?

Наносить эмаль на старое лакокрасочное покрытие не рекомендуется. Следы старой краски удаляют до степени Sa 2 ½ или St 3. Допускается ремонт существующих покрытий при условии их совместимости с эмалью КО-868 и сохранения адгезии.

Сколько сохнет эмаль?

Межслойная сушка при плюс 20 °С — 30 минут, при 0 °С — 60 минут, при минус 20 °С — 90 минут. Полное высыхание до набора оптимальных свойств при плюс 20 °С — 72 часа.

Какой расход эмали?

Теоретический расход неразбавленной эмали по стальному основанию при толщине 50 мкм — 180 г/м². При окрашивании необработанных цементно-песчаных оснований расход увеличивается до 250 г/м².

Можно ли наносить эмаль при отрицательной температуре?

Да, эмаль можно наносить при температуре окружающей среды до минус 20 °С. При отрицательных температурах наносят тонкие слои толщиной до 20 мкм по сухому слою и используют для разбавления более летучий толуол.

Как хранить эмаль?

Эмаль хранят в плотно закрытой таре в сухом помещении, защищенном от прямых солнечных лучей и влаги, при температуре от минус 20 °С до плюс 40 °С. Гарантийный срок годности — 12 месяцев со дня изготовления.

Нужно ли грунтовать поверхность перед нанесением?

Эмаль КО-868 допускается наносить без предварительного грунтования. При необходимости применения грунта он не должен ухудшать эксплуатационные характеристики системы покрытия.

Каким растворителем можно разбавлять эмаль?

Для разбавления используют растворитель CERTA, толуол или о-ксилол. Степень разбавления не должна превышать 10 % по массе. Запрещается применять уайт-спирит, сольвент и бензин.
