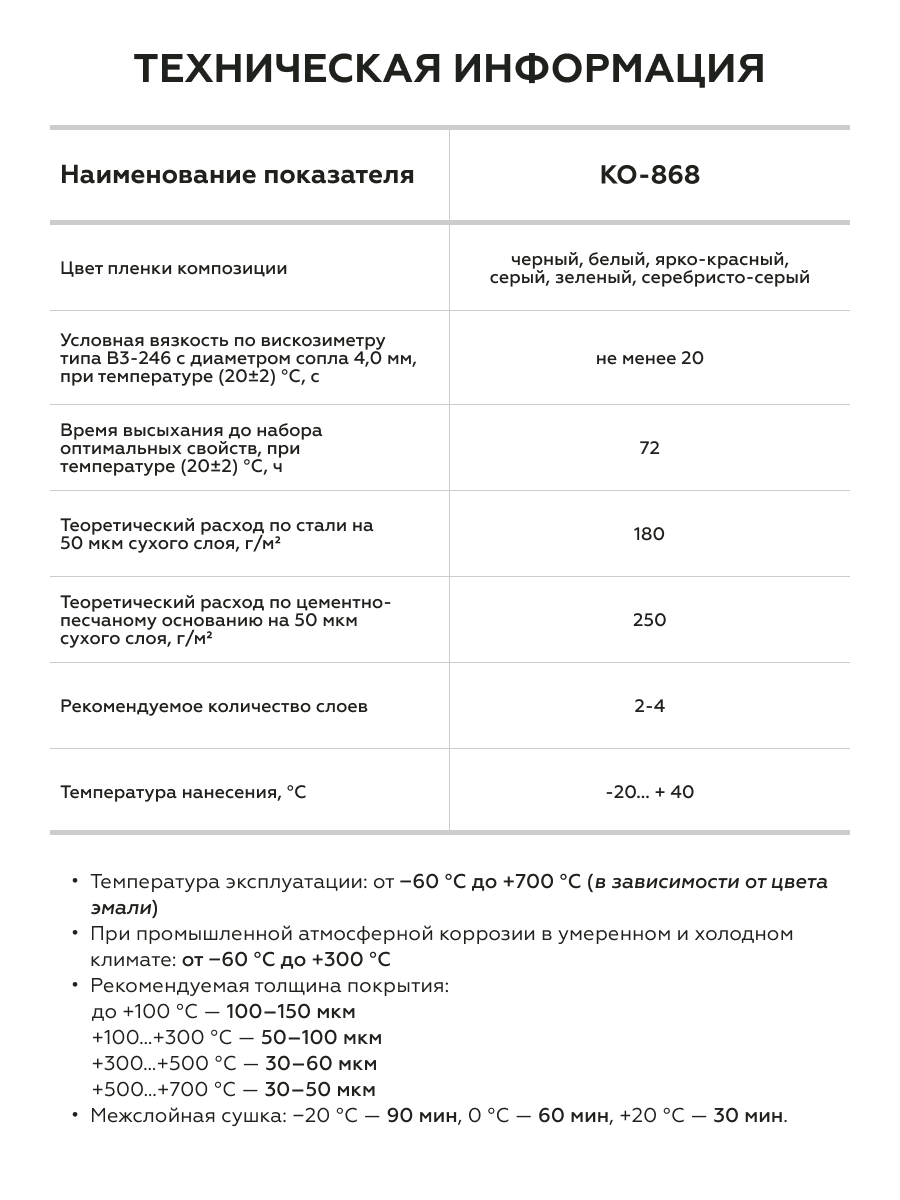

Эмаль КО-868 белый 400°С (RAL 9003) 25 кг

Термостойкая грунт-эмаль КО-868 белого цвета (RAL 9003) предназначена для защитно-декоративной окраски стальных, бетонных и цементно-песчаных поверхностей. Материал формирует гладкое матовое покрытие, сохраняющее целостность при нагреве до 400 °C. Состав работает в диапазоне от минус 60 °C до плюс 400 °C, что позволяет применять его при резких перепадах температур и в условиях промышленной атмосферы.

Однокомпонентная эмаль готова к применению после перемешивания. Поставляется в ведре 25 кг. Белый цвет RAL 9003 обеспечивает светлое покрытие с высокими декоративными свойствами, устойчивое к ультрафиолету и атмосферным воздействиям.

Назначение и область применения

Грунт-эмаль КО-868 применяется для антикоррозионной защиты металлоконструкций, трубопроводов, дымовых труб, печного оборудования, котлов и элементов выхлопных систем. Состав подходит для окрашивания бетонных и цементно-песчаных оснований: фасадов, цоколей, элементов благоустройства.

Материал востребован при ремонте и реконструкции объектов энергетического комплекса, в нефтегазовой отрасли, на предприятиях химической промышленности и в жилищно-коммунальном хозяйстве. Покрытие устойчиво к воздействию минеральных масел, нефтепродуктов и солей, что расширяет сферу применения.

Допускается использование состава для окрашивания оборудования, работающего в условиях повышенной влажности и агрессивной промышленной атмосферы умеренного и холодного климата.

Состав и свойства

Эмаль изготовлена на основе кремнийорганического связующего, обеспечивающего термостойкость и атмосферостойкость покрытия. Белый цвет достигается за счет стабильных пигментов, сохраняющих оттенок при длительном нагреве. Степень изменения декоративных свойств после теплового воздействия оценивается по ГОСТ 9.407-2015 и не превышает балла Ц5.

Ключевые свойства материала:

• Термостойкость до 400 °C с сохранением защитных функций.
• Антикоррозионная защита стальных поверхностей в промышленной атмосфере.
• Атмосферостойкость, включая устойчивость к ультрафиолетовому излучению и осадкам.
• Гидрофобность — покрытие отталкивает воду, предотвращая водонасыщение основания.
• Эластичность — слой выдерживает термические деформации без растрескивания.

Теоретический расход неразбавленной эмали по стальному основанию — 180 г/м² при толщине 50 мкм. Для неокрашенных цементно-песчаных оснований расход увеличивается до 250 г/м².

Условия эксплуатации

Сформированное покрытие сохраняет защитные свойства в интервале температур от минус 60 °C до плюс 400 °C. При эксплуатации выше 100 °C требуется предварительное термоотверждение: постепенный нагрев со скоростью 4±0,5 °C/мин до 300 °C с выдержкой 1 час. Для температур выше 300 °C выдержка сокращается до 0,5 часа. Остывание должно быть медленным, чтобы избежать «температурного шока» и разрушения пленки.

Покрытие устойчиво к воздействию минеральных масел, бензина и солей. Срок службы зависит от условий эксплуатации и качества подготовки поверхности. При соблюдении технологии нанесения и рекомендованной толщины покрытие сохраняет защитные свойства в течение длительного времени.

Подготовка основания

Поверхность очищают от грязи, пыли, масел, ржавчины и старых отслаивающихся покрытий. Стальные основания обрабатывают абразивоструйным методом до степени Sa 2 ½ по ISO 8501-1:2007 или механизированным инструментом до St 3. Бетонные поверхности выдерживают не менее 28 суток после укладки, удаляют цементное молочко, масляные пятна и непрочно держащиеся частицы. Влажность бетона до глубины 20 мм — не более 4 %.

Обезжиривание

Обезжиривание проводят растворителем CERTA, толуолом или о-ксилолом. Запрещается использовать уайт-спирит, сольвент и бензин. При отрицательных температурах применяют ацетон или толуол. Поверхность должна быть сухой и чистой перед окрашиванием.

Приготовление материала

Эмаль тщательно перемешивают до однородности по всему объему. При необходимости разбавляют растворителем CERTA, толуолом или о-ксилолом. Степень разбавления — не более 10 % по массе. Растворитель добавляют постепенно, небольшими порциями, при постоянном перемешивании. При отрицательных температурах для разбавления используют более летучий толуол.

Условия нанесения

Температура окружающего воздуха — от минус 20 °C до плюс 40 °C. Относительная влажность — не более 80 %. Запрещается наносить материал во время осадков и при скорости ветра более 10 м/с. Температура окрашиваемой поверхности должна быть на 3 °C выше точки росы. Недопустимо наносить эмаль на влажную или заснеженную поверхность.

Способ нанесения

Материал наносят пневматическим или безвоздушным распылением, кистью или валиком. При пневматическом распылении: расстояние до поверхности 200–300 мм, давление 1,5–2,5 кгс/см², диаметр сопла 1,5–2,5 мм. При безвоздушном распылении: расстояние 300–500 мм, давление 80–150 бар, диаметр сопла 0,33–0,43 мм. Кисть применяют из натуральных волокон, валик — без ворса. Движения кистью должны быть однонаправленными, без втирания.

Окрашивание выполняют в 2–4 прохода в зависимости от требуемой толщины. На труднодоступные места, сварные швы и торцевые кромки перед распылением наносят «полосовой слой» кистью. При распылении в диаметре отпечатка факела должна образовываться ровная «мокрая» пленка без пропусков, подтеков и шагрени.

Сушка и отверждение

Межслойная сушка при толщине слоя 50 мкм по сухому слою: при минус 20 °C — 90 минут, при 0 °C — 60 минут, при плюс 20 °C — 30 минут. Время до набора оптимальных свойств при плюс 20 °C — 72 часа. При эксплуатации выше 100 °C требуется термоотверждение: нагрев со скоростью 4±0,5 °C/мин до 300 °C, выдержка 1 час (или 0,5 часа при температуре выше 300 °C).

Меры безопасности

Работы проводят при достаточной вентиляции. Используют средства индивидуальной защиты: респиратор, резиновые перчатки, защитные очки. Запрещается наносить эмаль в закрытых помещениях, ямах и колодцах. Материал относится к легковоспламеняющимся жидкостям. В зоне радиусом 25 м от места работ запрещены курение, огонь и сварочные работы. При загорании применяют песок, кошму, углекислотный или пенный огнетушитель.

Рекомендуемая толщина покрытия

Толщина покрытия напрямую влияет на термостойкость и защитные свойства эмали. Слишком тонкий слой не обеспечит надежную антикоррозионную защиту, а избыточная толщина может привести к растрескиванию при нагреве. Рекомендуемые значения зависят от температуры эксплуатации.

Для белого цвета КО-868 максимальная температура эксплуатации составляет 400 °C, поэтому оптимальная толщина — 30–60 мкм. Отклонение средней толщины от заданного значения не должно превышать 5 %. При нанесении при отрицательных температурах требуется больше слоев для достижения заданной толщины.

Цвет и фактура

Эмаль КО-868 доступна в белом цвете, соответствующем RAL 9003. Покрытие формирует гладкую матовую поверхность без видимых дефектов. Белые пигменты имеют большую плотность по сравнению с другими компонентами, поэтому перед применением требуется особенно тщательное перемешивание материала по всему объему тары.

При нагреве белый цвет может незначительно изменяться. Степень изменения декоративных свойств после теплового воздействия оценивается по ГОСТ 9.407-2015 и для белого цвета составляет до Ц5. Оценку цвета проводят на остывшем металле, так как в нагретом состоянии оттенок может отличаться.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении белый цвет сохраняет чистоту, при дневном — проявляет легкую теплоту. Для исключения разнооттеночности один видимый контур окрашивают материалом одной партии. При окрашивании больших площадей работы выполняют в один проход. Возможность колеровки ограничена — базовый белый цвет не предназначен для получения произвольных оттенков.

Как подготовить поверхность перед нанесением?

Стальную поверхность очищают от ржавчины и окалины абразивоструйным методом до степени Sa 2 ½ по ISO 8501-1:2007 или механизированным инструментом до St 3. Сварные швы и кромки подготавливают до P3 по ISO 8501-3. Бетонное основание должно быть выдержано не менее 28 суток, очищено от пыли, масел и непрочно держащихся частиц. Влажность бетона — не более 4 %.

Можно ли наносить эмаль на старое покрытие?

Допускается нанесение на старое лакокрасочное покрытие при условии его хорошей адгезии к основанию и совместимости с кремнийорганическими материалами. Отслаивающиеся слои необходимо удалить. Перед окрашиванием поверхность обезжиривают растворителем CERTA, толуолом или о-ксилолом и обеспыливают.

Сколько сохнет эмаль?

Межслойная сушка при плюс 20 °C составляет 30 минут при толщине слоя 50 мкм. Полное формирование покрытия до набора оптимальных свойств — 72 часа при плюс 20 °C. При отрицательных температурах время сушки увеличивается: при минус 20 °C — 90 минут, при 0 °C — 60 минут.

Какой расход эмали?

Теоретический расход неразбавленной эмали по стальному основанию — 180 г/м² при толщине 50 мкм по сухому слою. Для неокрашенных цементно-песчаных оснований расход увеличивается до 250 г/м². Фактический расход зависит от способа нанесения и шероховатости поверхности.

Можно ли наносить эмаль при минусовой температуре?

Да, нанесение допускается при температуре до минус 20 °C. При отрицательных температурах эмаль наносят тонкими слоями до 20 мкм по сухому слою. Для разбавления используют более летучий толуол. Поверхность должна быть сухой, без снега и инея.

Как хранить эмаль?

Эмаль хранят в герметично закрытой таре в сухом помещении, защищенном от прямых солнечных лучей, при температуре от минус 20 °C до плюс 40 °C. Гарантийный срок хранения — 12 месяцев со дня изготовления.

Нужно ли грунтовать поверхность перед нанесением?

Эмаль КО-868 является грунт-эмалью и может наноситься без предварительного грунтования. При необходимости допускается использование грунтовок, совместимых с кремнийорганическими материалами. Грунт не должен ухудшать эксплуатационные характеристики системы покрытия.
