Краска молотковая 3в1 CERTA шоколад 0,8 кг

Краска молотковая 3в1 CERTA шоколад — полиорганосилоксановый состав для защитно-декоративной отделки металла. Материал совмещает грунт, преобразователь ржавчины и финишную эмаль. Это сокращает технологический цикл до одной операции. Продукт поставляется в банке 0,8 кг и наносится кистью, валиком или распылением.

Состав формирует полуглянцевое покрытие с эффектом молотковой чеканки. Цвет — шоколад, теплый коричневый оттенок средней насыщенности. Рабочий диапазон температур — от минус 60 °С до плюс 100 °С. Полное отверждение занимает 72 часа при +20 °С.

Назначение и область применения

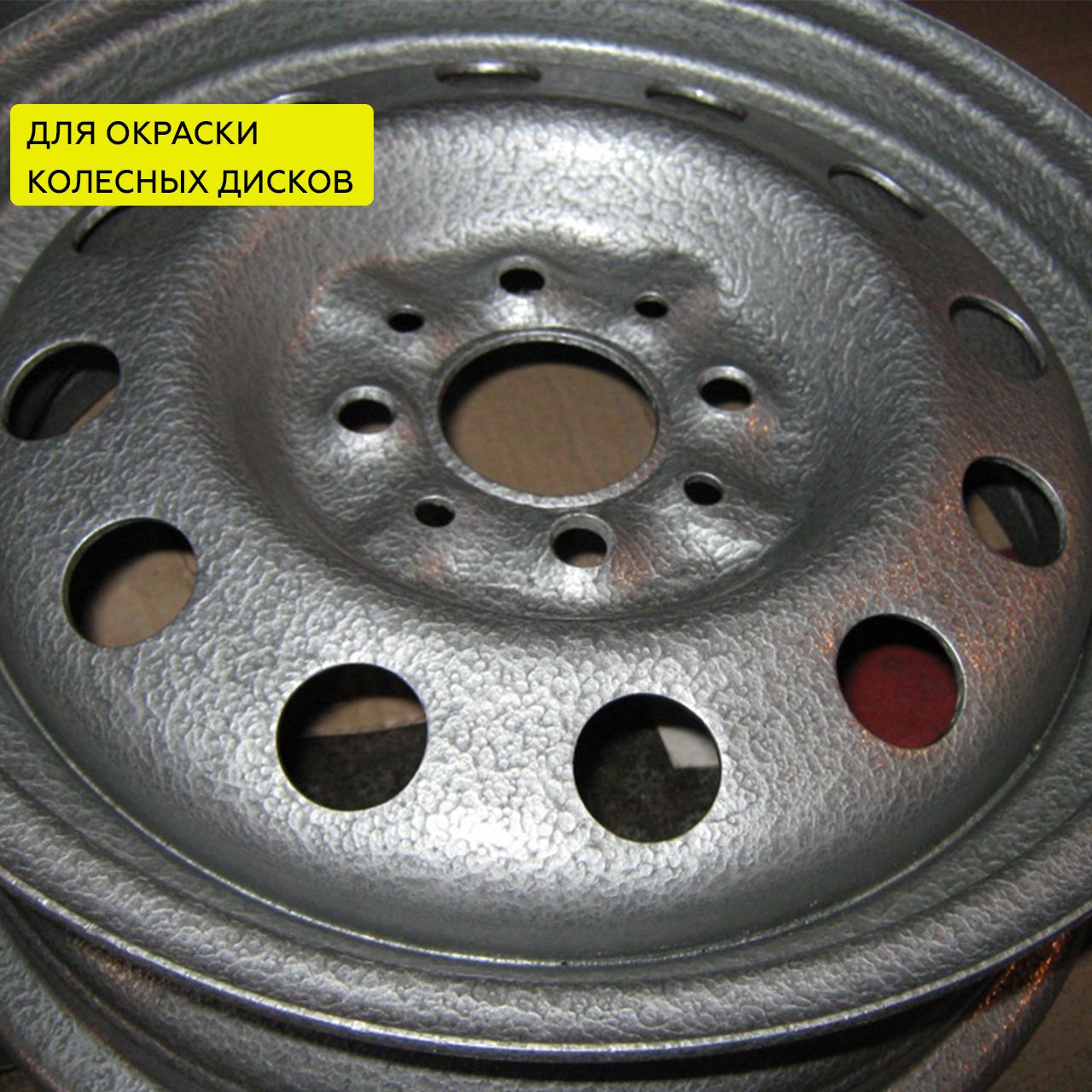

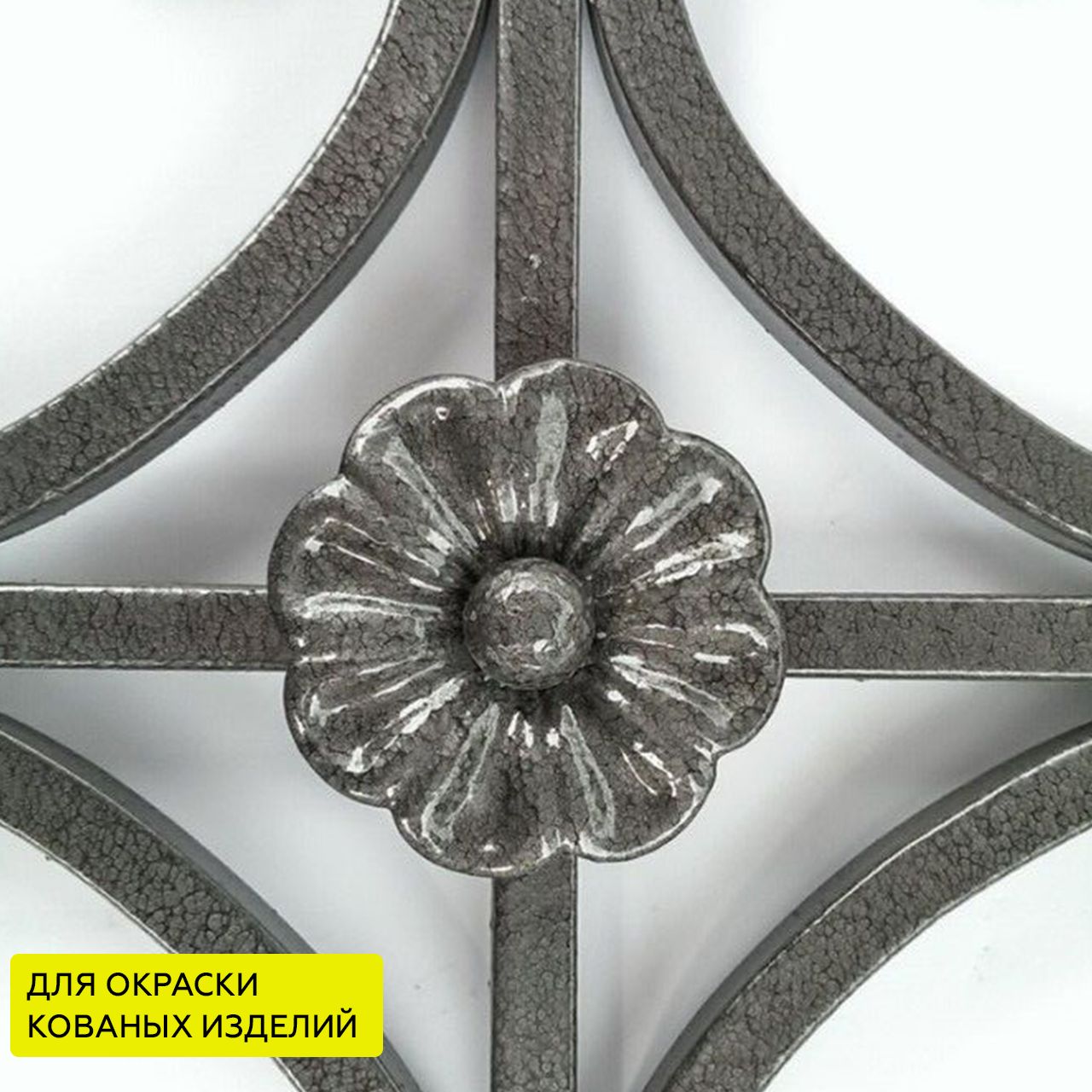

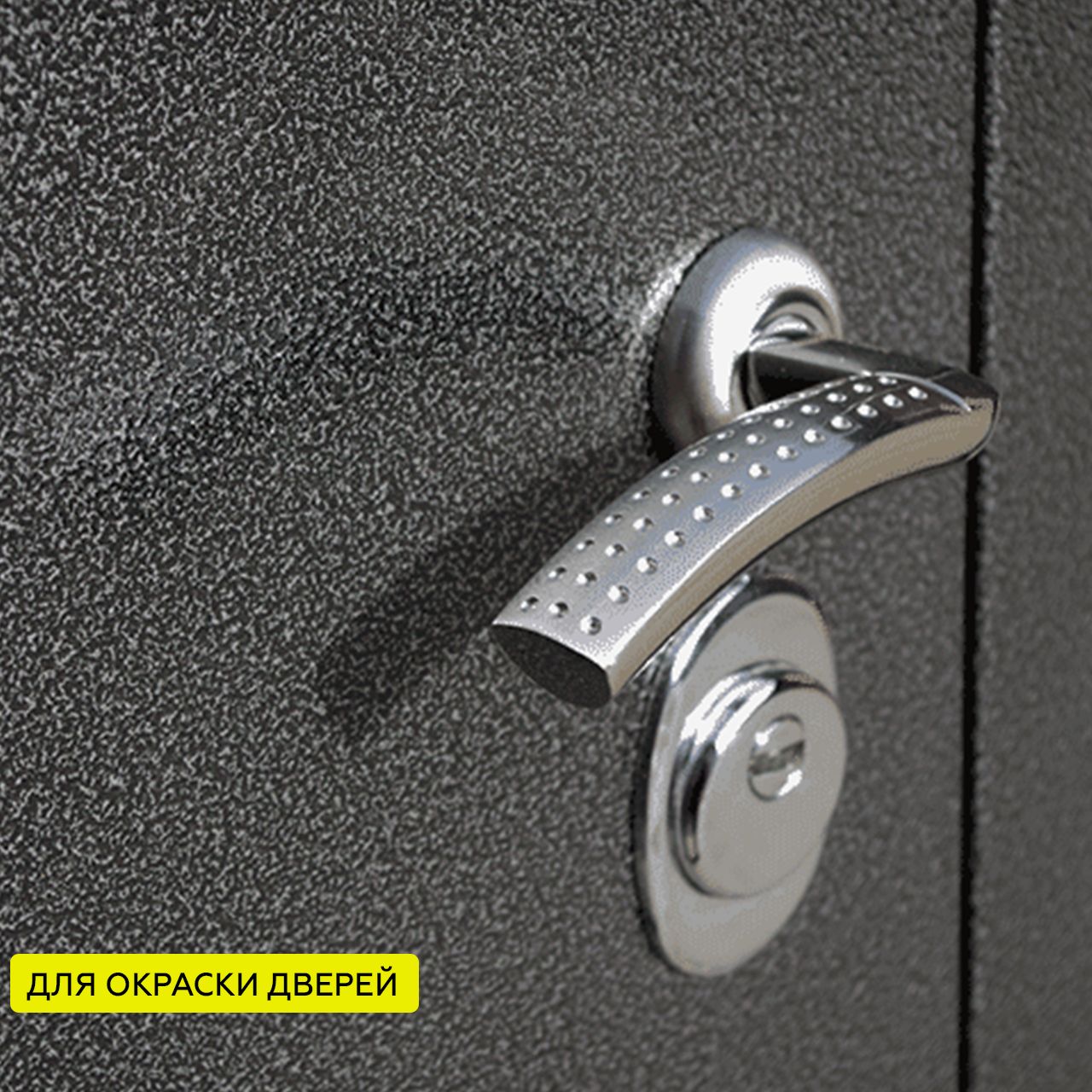

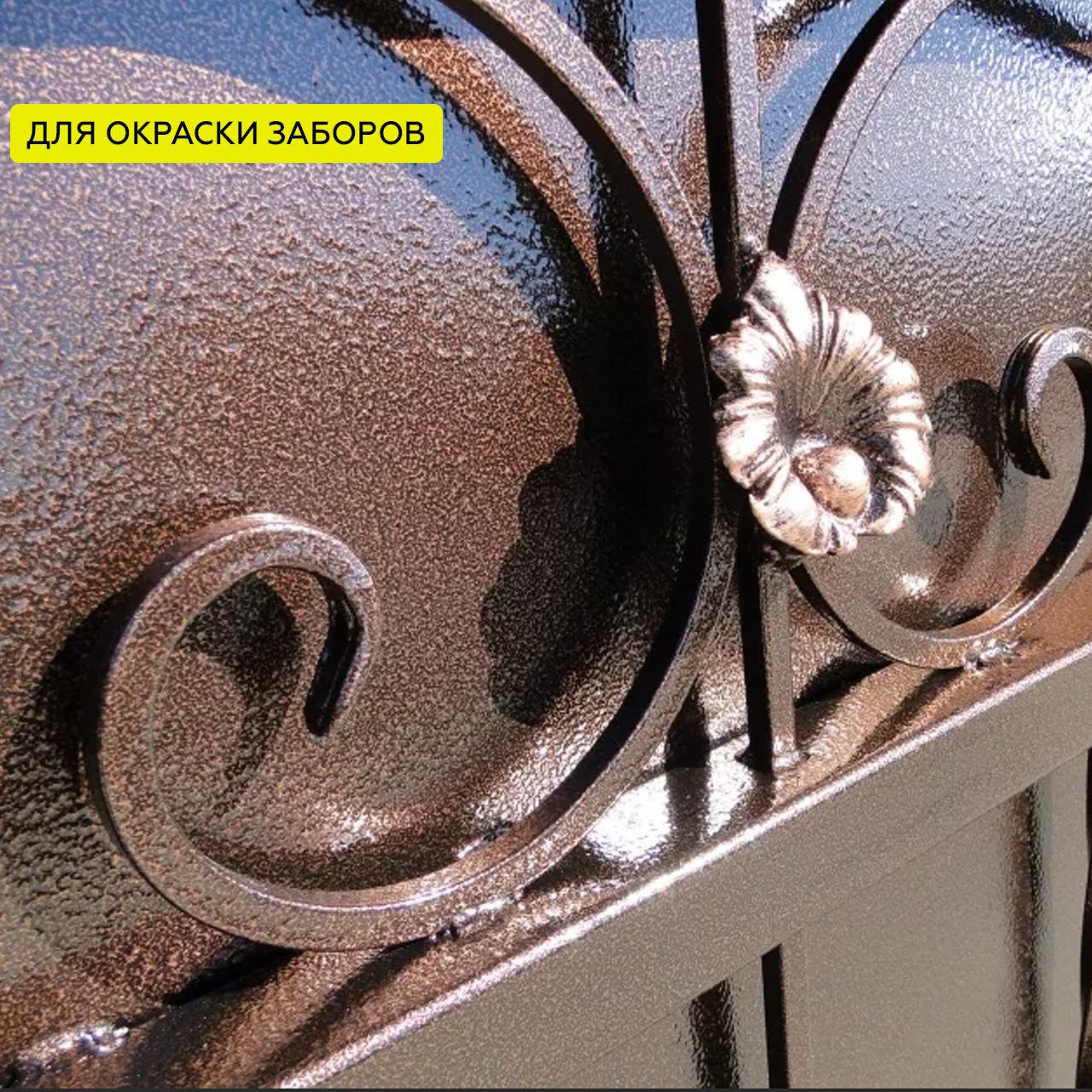

Материал разработан для изделий из чугуна, стали, железа и цветных металлов, полученных ковкой, штамповкой или литьем. Типичные объекты — кованые заборы, решетки, садовая мебель, ворота, калитки, лестничные ограждения. Краска подходит для новых поверхностей и металла с плотно сцепленной ржавчиной толщиной до 50 мкм.

Состав наносят на горизонтальные и вертикальные конструкции. На горизонтальных плоскостях молотковый эффект распределяется равномернее. При окрашивании столешниц, крышек и плоских деталей рисунок получается более выраженным. На вертикальных поверхностях ячейки Бернара формируются под действием гравитации, что требует аккуратного нанесения без подтеков.

Наличие прокатной окалины на основании снимает с производителя ответственность за прогнозируемый срок службы покрытия.

Состав и свойства

Краска содержит полиорганосилоксановые смолы, пигменты, наполнители и органический растворитель — сольвент нефтяной. Молотковый эффект создается частицами алюминиевой пудры, которые всплывают в пленке и ориентируются параллельно подложке. В сочетании с кремнийорганическими компонентами это обеспечивает водоотталкивающие свойства и стойкость к атмосферным воздействиям.

Формула 3в1 объединяет три функции. Антикоррозионные пигменты пассивируют поверхность металла. Грунтовочная часть обеспечивает адгезию. Пленкообразующие смолы формируют декоративный слой с молотковым рисунком. Покрытие устойчиво к бытовым загрязнениям, допускает влажную уборку с нейтральными моющими средствами.

Теоретический расход составляет 400–600 г/м² в зависимости от способа нанесения и состояния поверхности. Материал не предназначен для контакта с агрессивными химическими средами, растворителями и топливом. При длительном воздействии ультрафиолета возможно незначительное изменение оттенка.

Условия эксплуатации

Покрытие рассчитано на эксплуатацию в атмосферных условиях умеренного и холодного климата, а также внутри помещений. Рабочий диапазон температур — от минус 60 °С до плюс 100 °С без потери защитных свойств. При нагреве выше 100 °С состав не применяют — для термостойких задач используют эмаль CERTA соответствующей серии.

Срок службы покрытия зависит от подготовки поверхности и толщины слоя. При соблюдении технологии нанесения и толщине не менее 70 мкм покрытие сохраняет защитные свойства в течение 5–8 лет в условиях умеренного климата. Полное отверждение занимает 72 часа при +20 °С, после чего покрытие набирает максимальную твердость и химическую стойкость.

Подготовка основания

Поверхность очищают от рыхлой ржавчины, окалины, старых отслаивающихся покрытий и загрязнений. Используют металлическую щетку, шлифовальную машину или абразивоструйный аппарат. Степень очистки — Sa 2½ по ISO 8501-1. Острые кромки радиусом менее 2 мм притупляют. Сварочные брызги и остатки флюса удаляют механически. Подготовка швов и кромок — до степени P3 по ISO 8501-3. Плотно сцепленную ржавчину толщиной до 50 мкм допускается не удалять.

Обезжиривание

Обезжиривание выполняют сольвентом нефтяным, о-ксилолом или растворителем для красок CERTA. Наносят растворитель на чистую ветошь и протирают поверхность. При сильных масляных загрязнениях операцию повторяют. Запрещается использовать уайт-спирит и бензин — они формируют на металле пленку, снижающую адгезию покрытия. При обнаружении водорастворимых солей по ISO 8502-6 в количестве более 100 мг/м² поверхность промывают пресной водой под высоким давлением и высушивают.

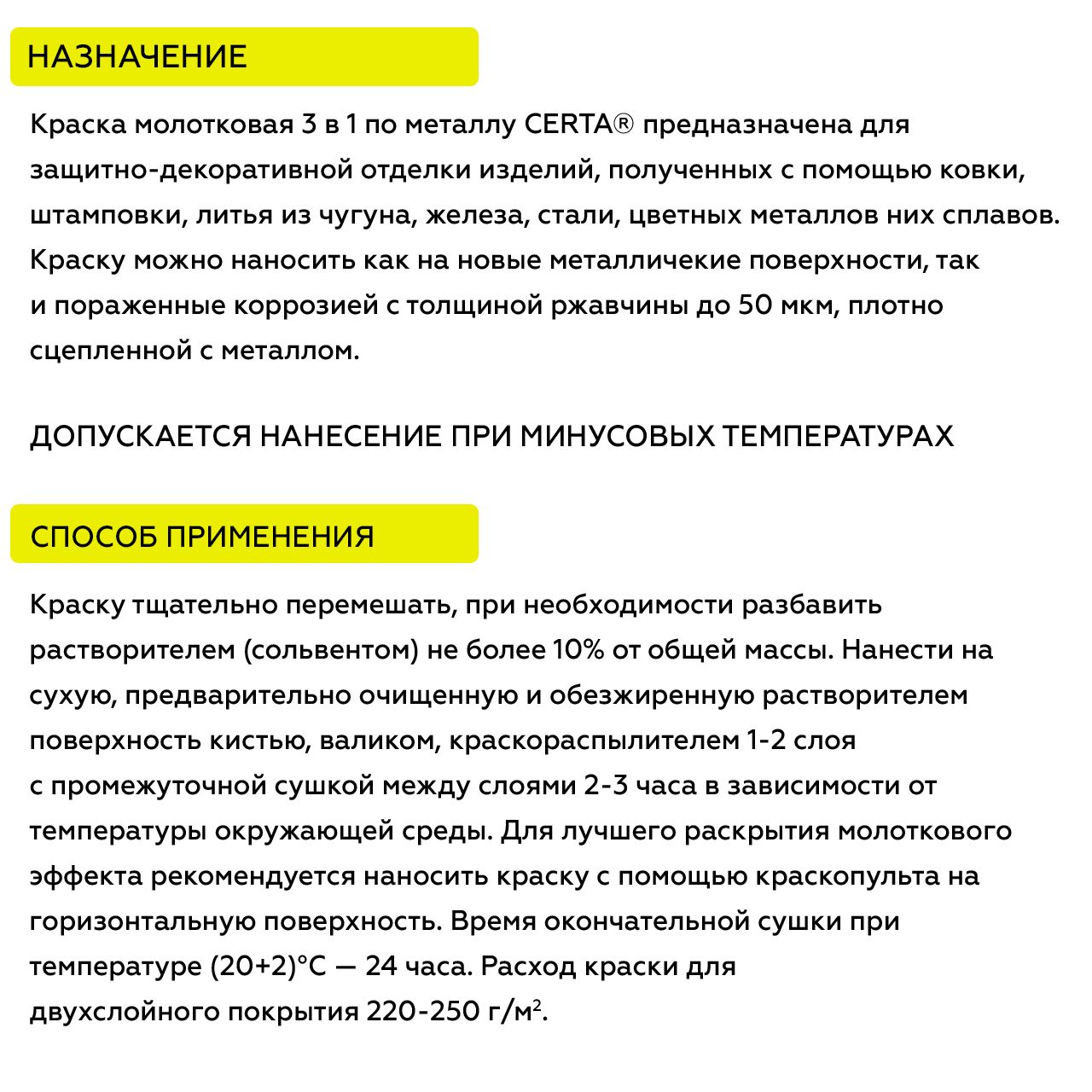

Приготовление материала

Перед применением краску тщательно перемешивают по всему объему тары до однородной консистенции. Осадок на дне банки должен полностью подняться и распределиться в массе. При необходимости материал фильтруют через капроновое сито или марлю. Температура краски должна быть близка к температуре окрашиваемой поверхности.

Для разбавления применяют сольвент нефтяной. Степень разбавления не превышает 10% по массе. Растворитель добавляют постепенно, небольшими порциями, при постоянном перемешивании. Разбавляют только тот объем, который планируют использовать в течение рабочей смены.

Условия нанесения

Краску наносят при температуре окружающего воздуха от 0 °С до +40 °С. Относительная влажность воздуха не более 80%. Температура окрашиваемой поверхности должна быть на 3 °С выше точки росы. Запрещается окрашивание во время осадков, по влажной поверхности, льду и снегу. При работе на открытом воздухе скорость ветра не должна превышать 10 м/с.

Способ нанесения

Перед окрашиванием всей поверхности на сварные швы, торцевые кромки и труднодоступные места наносят «полосовой слой» кистью. Затем окрашивают основную площадь.

При нанесении кистью используют инструмент из натуральных волокон. Движения выполняют однонаправленно, без втирания краски в поверхность. Валик применяют безворсовый — поролоновый или велюровый. При распылении расстояние от сопла до поверхности составляет 200–300 мм, давление воздуха 1,5–2,5 кгс/см², диаметр сопла 1,5–2,5 мм.

Краску наносят в 1–2 слоя. Минимальная толщина покрытия для проявления молоткового эффекта — 70 мкм по сухому слою. При нанесении в 2 слоя время межслойной сушки при +20 °С составляет не менее 60 минут. На горизонтальных поверхностях молотковый рисунок формируется равномернее.

Сушка и отверждение

Время межслойной сушки при +20 °С — 2 часа. При понижении температуры время увеличивается: при +5 °С — 4 часа, при 0 °С — 8 часов. Полное высыхание до набора оптимальных свойств — 72 часа при +20 °С. В течение этого времени покрытие набирает твердость и химическую стойкость.

Меры безопасности

Работы выполняют в хорошо проветриваемом помещении или на открытом воздухе. Используют резиновые перчатки, защитные очки и респиратор. Запрещается работать в закрытых помещениях без приточно-вытяжной вентиляции. В зоне радиусом 25 м от места работ запрещены курение, огонь и сварочные работы. При попадании краски на кожу удаляют ее ветошью, затем промывают участок теплой водой с мылом. При загорании применяют песок, кошму, углекислотный или пенный огнетушитель.

Рекомендуемая толщина покрытия

Толщина сухого слоя напрямую определяет защитные свойства и внешний вид покрытия. Слишком тонкий слой не обеспечивает надежной антикоррозионной защиты, а чрезмерно толстый провоцирует подтеки и неравномерное распределение молоткового рисунка. Оптимальные значения зависят от условий эксплуатации и способа нанесения.

Минимальная толщина для проявления молоткового эффекта — 70 мкм. При меньшей толщине рисунок выражен слабо или отсутствует. Толщину контролируют толщиномером для сухого слоя. Замеры выполняют не ранее чем через 24 часа после нанесения.

При нанесении на поверхность с шероховатостью учитывают корректирующую величину. Для профиля «тонкий» (25–60 мкм) она составляет 10 мкм, для «среднего» (60–100 мкм) — 25 мкм. Реальную толщину получают вычитанием корректирующей величины из показаний прибора.

Цвет и фактура

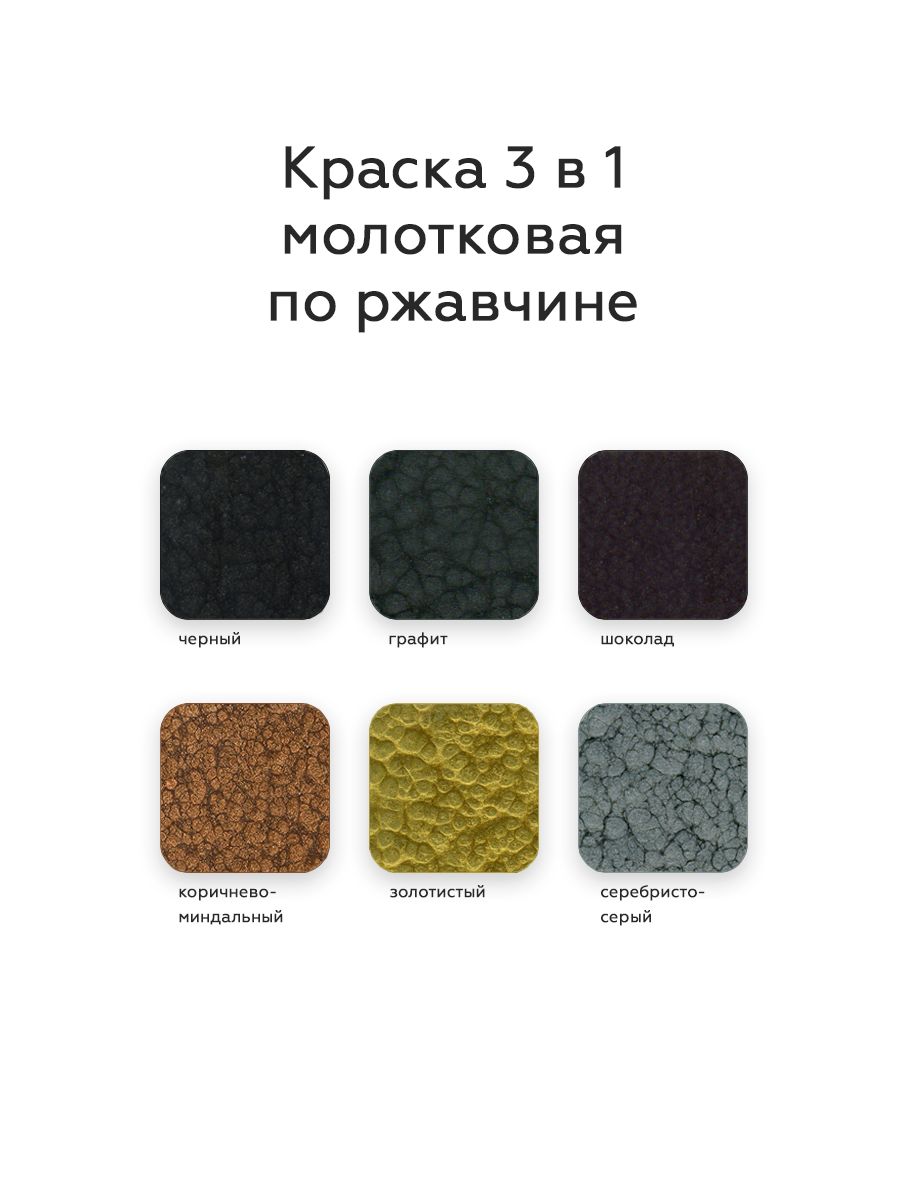

Краска имеет цвет шоколад — теплый коричневый оттенок средней насыщенности. Фактура полуглянцевая молотковая, с характерным рисунком, напоминающим чеканку по металлу. Эталон цвета — физический выкрас, а не изображение на экране.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении оттенок теплеет, при дневном — сохраняет глубину. Теплый тон чувствителен к освещению. При приемке работ эталон сверяют при дневном свете.

Молотковый эффект формируется за счет всплытия алюминиевых частиц в пленке. Размер ячейки зависит от толщины слоя, температуры нанесения и метода окрашивания. При распылении рисунок получается более мелким и равномерным, при работе кистью — крупнее и фактурнее.

Возможно отличие в оттенках эмали одного цвета разных партий. Для исключения разнооттеночности изделия, окрашиваемые в один видимый контур, покрывают материалом одной партии. При заказе нескольких банок проверяют номер партии на таре. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Можно ли наносить краску на ржавчину?

Да, краска 3в1 предназначена для нанесения на поверхность с плотно сцепленной ржавчиной толщиной до 50 мкм. Рыхлую ржавчину, окалину и отслаивающиеся слои перед окрашиванием удаляют механически до степени Sa 2½ по ISO 8501-1. Сварные швы и кромки подготавливают до P3 по ISO 8501-3.

Чем обезжиривать поверхность перед окрашиванием?

Используют сольвент нефтяной, о-ксилол или растворитель для красок CERTA. Запрещается применять уайт-спирит и бензин — они оставляют на металле пленку, ухудшающую адгезию покрытия. При обнаружении водорастворимых солей по ISO 8502-6 в количестве более 100 мг/м² поверхность промывают пресной водой под высоким давлением и высушивают.

Сколько сохнет краска?

Межслойная сушка при +20 °С — 2 часа. При понижении температуры время увеличивается: при +5 °С — 4 часа, при 0 °С — 8 часов. Полное высыхание до набора оптимальных свойств — 72 часа при +20 °С. В течение этого времени покрытие набирает твердость и химическую стойкость.

Какой расход краски?

Теоретический расход составляет 400–600 г/м² в зависимости от способа нанесения и состояния поверхности. При распылении потери материала выше, чем при работе кистью или валиком. Банки 0,8 кг хватает на 1,3–2 м² при нанесении в один слой.

Можно ли наносить краску при минусовой температуре?

Минимальная температура нанесения — 0 °С. При отрицательных температурах краску не наносят. Оптимальный диапазон — от +5 °С до +30 °С при относительной влажности воздуха не более 80%. Температура окрашиваемой поверхности должна быть на 3 °С выше точки росы.

Как хранить краску?

Краску хранят в герметично закрытой таре при температуре от 0 °С до +40 °С, вдали от прямых солнечных лучей и источников тепла. Гарантийный срок хранения — 36 месяцев со дня изготовления.

Можно ли наносить краску на старое покрытие?

Допускается нанесение на старые лакокрасочные покрытия при условии, что они прочно сцеплены с основанием, не имеют отслоений и вздутий. Поверхность перед окрашиванием очищают, обезжиривают и при необходимости шлифуют для улучшения адгезии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.
