Краска молотковая 3в1 CERTA коричнево-миндальный 4 кг

Краска молотковая 3в1 CERTA коричнево-миндальный — это универсальный состав для защитно-декоративной отделки металлических изделий. Материал совмещает свойства грунтовки, преобразователя ржавчины и финишной эмали, что позволяет работать по корродированным поверхностям без полной зачистки до голого металла. Покрытие формирует прочную полуглянцевую пленку с характерным молотковым эффектом, который скрывает дефекты основания.

Эмаль поставляется в ведре 4 кг, цвет — коричнево-миндальный, финиш — полуглянцевый. Состав предназначен для наружных и внутренних работ, выдерживает перепады температур от -60°С до +150°С и сохраняет защитные свойства до 10 лет. Благодаря трехкомпонентной системе «3в1» отпадает необходимость в отдельной грунтовке и предварительном удалении плотно сцепленной ржавчины.

Назначение и область применения

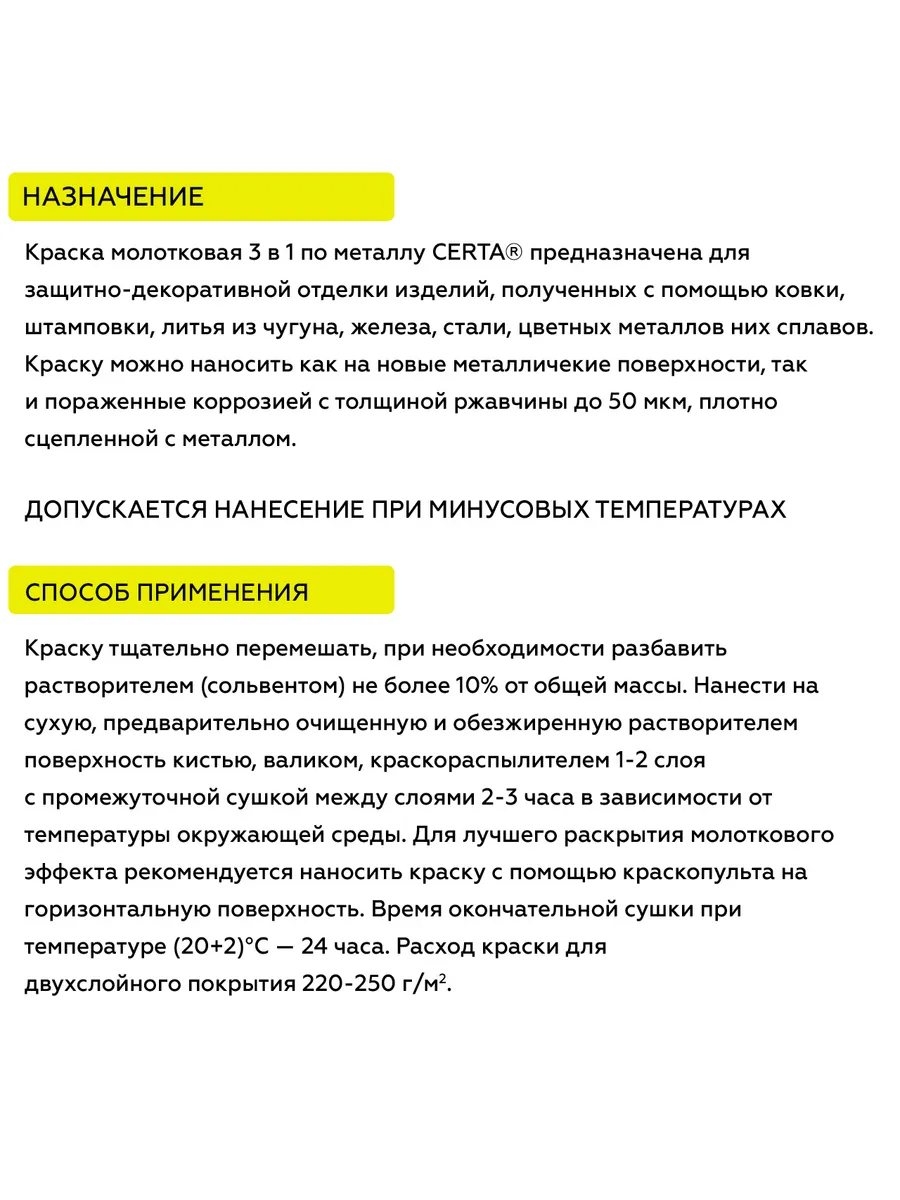

Эмаль разработана для окрашивания изделий, полученных ковкой, штамповкой или литьем: ворот, калиток, решеток, садовой мебели, элементов лестничных ограждений и декоративных конструкций. Состав работает по металлу толщиной не менее 1 мм и допускает нанесение на поверхность с плотно сцепленной ржавчиной толщиной до 50 мкм. Это делает материал удобным для ремонта и реставрации старых конструкций без полной зачистки.

Покрытие устойчиво к атмосферным воздействиям, перепадам температур и умеренным механическим нагрузкам. Эмаль подходит для эксплуатации в условиях промышленной атмосферы умеренного и холодного климата. Молотковая фактура маскирует сварные швы, царапины и следы механической обработки, придавая изделиям аккуратный промышленный вид.

Состав и свойства

Молотковая эмаль CERTA построена на алкидно-стирольной основе с добавлением силиконовых и эпоксидных компонентов. Антикоррозионные пигменты пассивируют поверхность металла и замедляют развитие ржавчины под пленкой. Специальные структурирующие добавки формируют ячейки Бернара — характерный рисунок «молоткового эффекта», который не только придает декоративный вид, но и скрывает неровности основания.

Покрытие отличается высокой укрывистостью: при рекомендованной толщине 50 мкм расход составляет 200 г/м² без учета потерь. Эмаль образует полуглянцевую пленку с равномерным молотковым узором. Материал совместим с черной и оцинкованной сталью, алюминием и чугуном. Для разбавления используют сольвент нефтяной или растворитель для красок CERTA, степень разбавления не превышает 10% по массе.

Условия эксплуатации

Сформированное покрытие выдерживает перепады температур от -60°С до +150°С, сохраняя защитные и декоративные свойства. Эмаль устойчива к воздействию пресной и морской воды, растворов солей, нефтепродуктов и бытовых моющих средств. Прогнозируемый срок службы в условиях промышленной атмосферы умеренного климата при толщине покрытия не менее 70 мкм составляет до 10 лет.

Покрытие не предназначено для постоянной эксплуатации при температурах выше +150°С — для горячих поверхностей следует применять термостойкие эмали CERTA. Допускается 1 цикл замораживания-размораживания и 3 цикла нагревания-остывания без потери защитных свойств. Транспортирование и монтаж окрашенных конструкций допускается не ранее чем через 72 часа после нанесения финишного слоя.

Подготовка основания

Очистите поверхность от рыхлой ржавчины, отслаивающейся окалины, грязи и старых отслоившихся покрытий. Плотно сцепленную ржавчину толщиной до 50 мкм можно оставить. Удалите заусенцы и острые кромки радиусом менее 2 мм, сварочные брызги и остатки флюса. При обнаружении водорастворимых солей промойте поверхность пресной водой под высоким давлением.

Обезжиривание

Обезжирьте поверхность растворителем для красок CERTA, о-ксилолом или сольвентом нефтяным. Протрите металл чистой ветошью, смоченной в растворителе, и дайте ему испариться в течение 10-15 минут. Запрещается использовать уайт-спирит и бензин — они образуют на поверхности пленку, ухудшающую адгезию.

Приготовление материала

Перед применением тщательно перемешайте эмаль по всему объему тары до однородного состояния. При необходимости профильтруйте через сетку или марлю. Для разбавления используйте сольвент нефтяной или растворитель для красок CERTA. Добавляйте растворитель постепенно, небольшими порциями, не превышая 10% по массе. Разбавляйте только то количество материала, которое планируете использовать в течение рабочей смены.

Условия нанесения

Наносите эмаль при температуре окружающего воздуха от -5°С до +30°С и относительной влажности не более 80%. Температура окрашиваемой поверхности должна быть на 3°С выше точки росы. Запрещается окрашивание во время осадков и при скорости ветра более 10 м/с. При отрицательных температурах наносите состав тонкими слоями.

Способ нанесения

Для распыления используйте краскопульт с диаметром сопла 1,5-2,5 мм и давлением 1,5-2,5 кгс/см². Расстояние до поверхности — 200-300 мм. При работе кистью используйте инструмент из натуральных волокон, наносите эмаль однонаправленными движениями без втирания. Валик выбирайте безворсовый. На сварные швы и труднодоступные места предварительно нанесите «полосовой слой» кистью. Рекомендуется наносить эмаль в 1-2 слоя. Минимальная толщина для проявления молоткового эффекта — 70 мкм.

Сушка и отверждение

Межслойная сушка при +20°С — не менее 60 минут. При понижении температуры время сушки увеличивается: при +5°С — 4 часа, при 0°С — 8 часов. Полное высыхание покрытия при +20°С — 24 часа. Время набора оптимальных свойств — 72 часа. Транспортирование и монтаж окрашенных конструкций допускается не ранее чем через 72 часа после нанесения финишного слоя.

Меры безопасности

Работайте в хорошо проветриваемом помещении или на открытом воздухе. Используйте резиновые перчатки, защитные очки и респиратор. Не применяйте открытый огонь в зоне радиусом 25 м от места работ. При попадании эмали на кожу смойте ее теплой водой с мылом. При загорании используйте песок, кошму, углекислотный или пенный огнетушитель.

Рекомендуемая толщина покрытия

Правильная толщина сухого слоя определяет декоративные свойства и защитную способность покрытия. Слишком тонкий слой не обеспечит проявления молоткового эффекта, избыточный — приведет к образованию подтеков и длительной сушке.

При нанесении в 2 слоя общая толщина покрытия должна составлять не менее 100 мкм. Контроль толщины выполняют магнитным толщиномером после полного высыхания.

Цвет и фактура

Краска имеет цвет коричнево-миндальный — теплый насыщенный оттенок с легким шоколадным подтоном. Финиш полуглянцевый, с характерным молотковым эффектом, который создает объемный рисунок на поверхности. Эталон цвета — физический выкрас, поскольку экран монитора может искажать оттенок.

Тон относится к теплой гамме линейки молотковых эмалей CERTA. При дневном освещении цвет выглядит глубоким и благородным, при искусственном — приобретает легкий коричневатый отлив. При увеличении толщины слоя оттенок становится более насыщенным и глубоким. Молотковая фактура скрывает мелкие дефекты поверхности, царапины и следы механической обработки.

Выраженность молоткового эффекта зависит от температуры нанесения: чем выше температура, тем крупнее ячейка рисунка. При распылении узор получается более четким, при работе кистью — мягче. Для исключения разнооттеночности окрашивайте изделия одного контура материалом одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Можно ли наносить краску на ржавчину?

Да, состав специально разработан для работы по плотно сцепленной ржавчине толщиной до 50 мкм. Рыхлую коррозию и отслаивающуюся окалину необходимо удалить механически перед окрашиванием. Степень очистки должна соответствовать Sa 2½ по ISO 8501-1, подготовка швов и кромок — P3 по ISO 8501-3.

Какой расход краски на квадратный метр?

Теоретический расход неразбавленной эмали при толщине сухого слоя 50 мкм составляет 200 г/м². С учетом технологических потерь при распылении фактический расход может достигать 400-600 г/м². Для двухслойного покрытия толщиной 100 мкм расход увеличивается пропорционально.

Сколько сохнет краска?

Межслойная сушка при +20°С — не менее 60 минут. Полное высыхание до транспортного состояния — 24 часа. Набор оптимальных свойств — 72 часа при +20°С. При понижении температуры до +5°С время сушки увеличивается до 4 часов, при 0°С — до 8 часов.

Можно ли наносить при минусовой температуре?

Да, минимальная температура нанесения — -5°С. При отрицательных температурах наносите состав тонкими слоями и увеличьте время межслойной сушки в 2-3 раза. Температура окрашиваемой поверхности должна быть на 3°С выше точки росы.

Чем разбавлять краску?

Используйте сольвент нефтяной (нефрас А-130/150) или растворитель для красок CERTA. Степень разбавления не должна превышать 10% по массе. Запрещается использовать уайт-спирит и бензин — они образуют на поверхности пленку, ухудшающую адгезию.

Какой срок хранения у краски?

Гарантийный срок хранения — 36 месяцев со дня изготовления в невскрытой таре. Храните эмаль в герметично закрытой таре при температуре от -10°С до +40°С, вдали от нагревателей и прямых солнечных лучей.

Можно ли наносить на старое покрытие?

Да, если старое покрытие прочно держится на поверхности и не имеет отслоений. Перед нанесением зачистите поврежденные участки до металла, обеспыльте и обезжирьте поверхность. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.
