Краска молотковая 3в1 CERTA серебристо-серый 4 кг

Краска молотковая 3в1 CERTA серебристо-серый — это трехкомпонентная система для защитно-декоративной отделки металлических изделий. Материал объединяет преобразователь ржавчины, антикоррозионный грунт и финишную эмаль. Состав наносится на поверхность с плотно сцепленной коррозией толщиной до 50 мкм без предварительной зачистки.

Продукт поставляется в ведре 4 кг и формирует полуглянцевое покрытие серебристо-серого цвета с характерным молотковым эффектом. Краска предназначена для эксплуатации в атмосферных условиях умеренного климата, выдерживает перепады температур и механические нагрузки.

Назначение и область применения

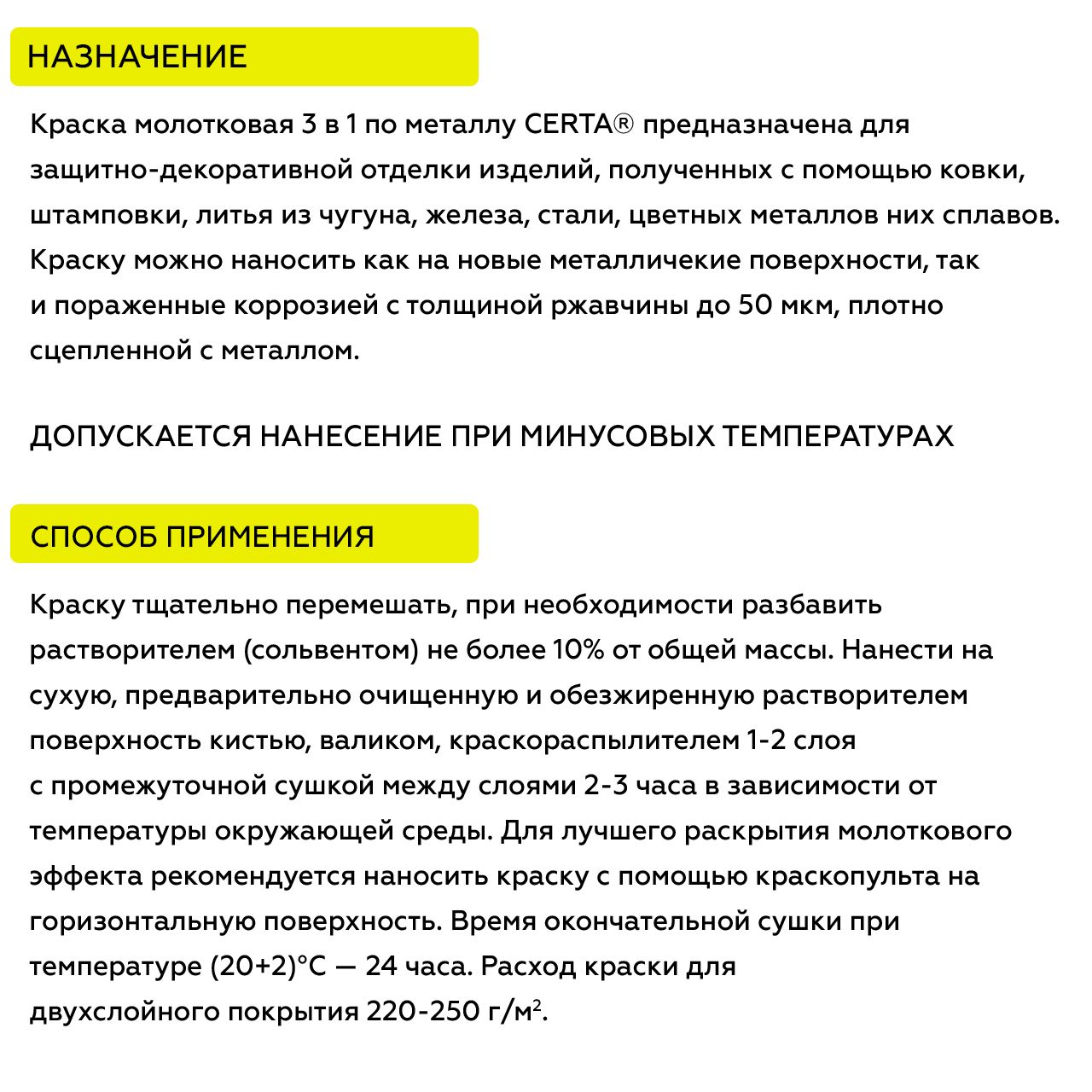

Состав применяется для окрашивания изделий из черных и цветных металлов: стали, чугуна, железа и сплавов. Материал эффективен на поверхностях, полученных ковкой, штамповкой и литьем. Типичные объекты — кованые ограждения, садовая мебель, ворота, калитки, металлические двери, корпуса станков и элементы декора.

Краска незаменима при ремонте старых конструкций, где полная абразивоструйная очистка экономически нецелесообразна. Рыхлая, отслаивающаяся ржавчина и прокатная окалина подлежат обязательному удалению перед окрашиванием.

Состав и свойства

Композиция создана на основе алкидных и меламиноформальдегидных смол с добавлением антикоррозионных пигментов и алюминиевой пудры. Алюминиевая составляющая обеспечивает «чеканный» рисунок, который формируется за счет ячеек Бернара при испарении растворителя.

В качестве растворителя используется сольвент нефтяной. Материал готов к применению, при необходимости допускается разбавление не более 10% по массе. Расход составляет 400–600 г/м² в один слой. Покрытие обладает высокой укрывистостью и устойчивостью к атмосферным воздействиям.

Система 3в1 выполняет три функции: стабилизирует коррозионные процессы, обеспечивает адгезию к металлу и придает декоративный вид. Полный набор прочности происходит за 72 часа при +20 °С.

Условия эксплуатации

Покрытие устойчиво к атмосферным воздействиям, перепадам температур и умеренным механическим нагрузкам. Материал подходит для внутренних и наружных работ в условиях умеренного климата. Покрытие выдерживает многократные циклы замораживания и оттаивания без потери защитных свойств.

Минимальная температура нанесения — -5 °С, максимальная — +30 °С. Относительная влажность воздуха не должна превышать 80%. Температура поверхности должна быть на 3 °С выше точки росы. До окончания полного отверждения изделие оберегают от механических воздействий и контакта с водой.

Подготовка основания

Удалите рыхлую ржавчину, отслаивающуюся окалину и старые отслоившиеся покрытия механическим способом: металлической щеткой, шлифовальной машинкой или пескоструйным аппаратом. Степень очистки — Sa 2½ по ISO 8501-1. Плотно сцепленную ржавчину толщиной до 50 мкм допускается оставить. Сварные швы и кромки подготовьте до степени P3 по ISO 8501-3. Поверхность должна быть сухой, без заусенцев, сварочных брызг и остатков флюса. При наличии водорастворимых солей смойте их пресной водой под высоким давлением.

Обезжиривание

Обезжирьте поверхность сольвентом нефтяным, о-ксилолом или растворителем для красок CERTA. Нанесите растворитель на чистую ветошь и протрите металл. Запрещается использовать уайт-спирит и бензин — они ухудшают адгезию покрытия. После обезжиривания дайте поверхности полностью высохнуть.

Приготовление материала

Перед применением тщательно перемешайте краску по всему объему тары до однородного состояния. При необходимости профильтруйте через строительное сито. Температура эмали должна быть близка к температуре окрашиваемой поверхности. Для разбавления используйте сольвент нефтяной, добавляя его постепенно при постоянном перемешивании. Максимальная степень разбавления — 10% по массе. Разбавляйте только тот объем, который планируете израсходовать в течение рабочей смены.

Условия нанесения

Наносите краску при температуре воздуха от -5 °С до +30 °С, относительной влажности не более 80%. Температура поверхности должна быть на 3 °С выше точки росы. Запрещается окрашивание во время осадков, по влажной поверхности, льду и снегу. При распылении на открытом воздухе скорость ветра не должна превышать 10 м/с.

Способ нанесения

Краску наносят пневматическим или безвоздушным распылением, кистью или валиком без ворса. При распылении добивайтесь ровной «мокрой» пленки без пропусков и подтеков. Расстояние от сопла краскопульта до поверхности — 200–300 мм. Кистью работайте однонаправленными движениями без втирания. На труднодоступные места и сварные швы перед окрашиванием всей поверхности нанесите «полосовой слой» кистью. Для проявления молоткового эффекта минимальная толщина покрытия — 70 мкм. Рекомендуемая толщина за один проход — 50–70 мкм. При необходимости нанесите второй слой после межслойной сушки.

Сушка и отверждение

Межслойная сушка «на отлип» при +20 °С — 2 часа. При +5 °С время увеличивается до 8 часов, при 0 °С — до 12 часов. Полное высыхание при +20 °С — 24 часа. Набор оптимальных свойств — 72 часа. До полного отверждения оберегайте покрытие от механических воздействий и попадания воды.

Меры безопасности

Работайте в хорошо проветриваемом помещении или на открытом воздухе. Используйте средства индивидуальной защиты: резиновые перчатки, защитные очки, респиратор. В зоне радиусом 25 м от места работ запрещены курение, огонь и сварочные работы. При загорании используйте песок, кошму, углекислотный или пенный огнетушитель. Храните краску в плотно закрытой таре, вдали от источников огня и нагревательных приборов.

Рекомендуемая толщина покрытия

Правильная толщина слоя определяет декоративный вид и защитные свойства покрытия. Слишком тонкий слой не обеспечит надежной антикоррозионной защиты, а избыточный — приведет к образованию подтеков и длительной сушке. Для молотковых красок толщина также влияет на выраженность рисунка.

При нанесении краски в два слоя суммарная толщина покрытия должна составлять не менее 100 мкм. Это обеспечивает надежную защиту металла от коррозии в атмосферных условиях. Контроль толщины выполняют магнитным толщиномером после полного высыхания покрытия.

Цвет и фактура

Краска формирует полуглянцевое покрытие серебристо-серого цвета с характерным молотковым эффектом. Рисунок «чекана» образуется за счет ячеек Бернара — структур, возникающих при испарении растворителя из пленки. Эта фактура придает поверхности декоративный вид и маскирует незначительные дефекты основания.

Выраженность молоткового эффекта зависит от способа нанесения, толщины слоя и температуры окружающей среды. При распылении рисунок получается наиболее отчетливым и равномерным. При работе кистью эффект проявляется слабее. При малой толщине слоя (менее 70 мкм) молотковый рисунок может быть практически незаметен.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении серебристо-серый цвет сохраняет глубину, но может проявлять легкий холодный подтон. При дневном свете металлический блеск усиливается. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Можно ли наносить краску на ржавчину?

Да, краска специально разработана для нанесения на поверхность с плотно сцепленной ржавчиной толщиной до 50 мкм. Степень очистки основания — Sa 2½ по ISO 8501-1. Рыхлую, отслаивающуюся ржавчину и прокатную окалину необходимо удалить механическим способом перед окрашиванием. Сварные швы и кромки подготавливают до степени P3 по ISO 8501-3.

Чем обезжиривать поверхность?

Используйте сольвент нефтяной, о-ксилол или растворитель для красок CERTA. Запрещается применять уайт-спирит и бензин — они ухудшают адгезию покрытия к металлу. После обезжиривания поверхность должна полностью высохнуть перед нанесением краски.

Сколько сохнет краска?

Межслойная сушка «на отлип» при +20 °С — 2 часа. Полное высыхание — 24 часа. Набор оптимальных свойств происходит за 72 часа при температуре +20 °С. При понижении температуры до +5 °С время межслойной сушки увеличивается до 8 часов, при 0 °С — до 12 часов.

Какой расход краски?

Рекомендованный расход составляет 400–600 г/м² в один слой. Точный расход зависит от способа нанесения, шероховатости поверхности и толщины слоя. При распылении потери материала выше, чем при работе кистью. Для двухслойного покрытия расход увеличивается пропорционально.

Можно ли наносить краску при минусовой температуре?

Да, минимальная температура нанесения — -5 °С. При отрицательных температурах краску наносят тонкими слоями, время межслойной сушки увеличивается. Важно, чтобы поверхность была сухой и температура была на 3 °С выше точки росы. Относительная влажность воздуха не должна превышать 80%.

Как хранить краску?

Храните в плотно закрытой таре, в сухом помещении, вдали от нагревателей и прямых солнечных лучей. Температура хранения — от 0 °С до +40 °С. Срок годности — 36 месяцев со дня изготовления. После вскрытия тары краску следует использовать в течение рабочей смены.

Нужно ли разбавлять краску перед нанесением?

Краска готова к применению. При необходимости допускается разбавление сольвентом нефтяным в количестве не более 10% по массе. Разбавляйте только тот объем материала, который планируете использовать в течение рабочей смены. Перед применением краску тщательно перемешивают по всему объему тары.
