Краска молотковая 3в1 CERTA золотистый 4 кг

Краска молотковая 3в1 CERTA золотистый — это универсальный состав для защитно-декоративной отделки металлических изделий. Материал работает по принципу «три в одном»: преобразует ржавчину, грунтует и формирует финишное покрытие с характерным молотковым эффектом. Отдельная грунтовка не требуется, что сокращает время работ и снижает стоимость системы защиты.

Состав поставляется в ведре 4 кг и рассчитан на покрытие площади до 10 м² при рекомендованном расходе. Глянцевая фактура с эффектом «чеканки» маскирует неровности основания и мелкие дефекты. Это особенно ценно при окрашивании литых и кованых элементов сложной конфигурации. Краска адаптирована для нанесения по плотно сцепленной ржавчине толщиной до 50 мкм.

Назначение и область применения

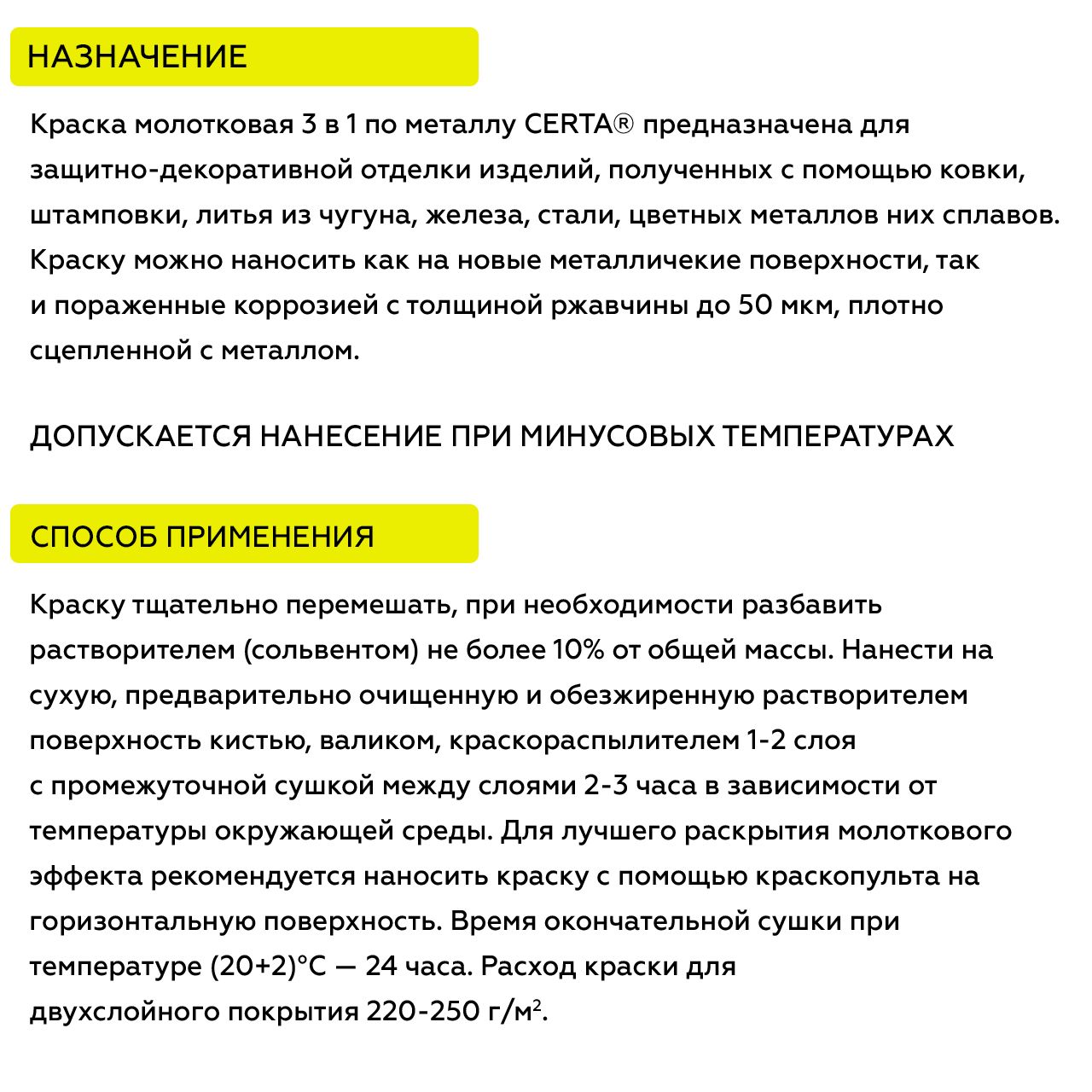

Краска предназначена для окрашивания изделий из черных и цветных металлов: кованых заборов, ворот, решеток, садовой мебели, элементов архитектурного декора, перил и ограждений. Материал эффективен как на новых поверхностях, так и на основаниях, пораженных коррозией, при условии, что ржавчина плотно сцеплена с металлом и не отслаивается.

Благодаря высокой укрывистости и декоративным свойствам, краска применяется для отделки штампованных корпусов, литых радиаторов, инструмента, металлической мебели и торгового оборудования. Молотковый эффект скрывает следы сварки, царапины и прочие незначительные дефекты. Материал востребован при восстановлении внешнего вида изделий, бывших в употреблении.

Состав не предназначен для окрашивания поверхностей, постоянно контактирующих с агрессивными химическими средами, а также для защиты подводных частей гидротехнических сооружений. Для этих задач следует применять специализированные антикоррозионные системы на основе цинконаполненных или эпоксидных материалов.

Состав и свойства

Краска молотковая 3в1 CERTA золотистый — это композиция на основе алкидных и меламино-алкидных смол с добавлением силиконовых модификаторов. В состав входят антикоррозионные пигменты, преобразователи ржавчины и наполнители, отвечающие за механическую прочность покрытия. Растворитель — сольвент нефтяной, который определяет технологические свойства материала при нанесении.

Молотковый эффект формируется за счет всплывания алюминиевой пудры и кремнийорганических добавок на поверхность мокрой пленки. В процессе испарения растворителя образуются ячейки Бернара, создающие характерный рисунок, напоминающий чеканку по металлу. Интенсивность эффекта зависит от толщины слоя, температуры нанесения и метода окрашивания: наиболее выраженный рисунок получается при распылении.

Состав обладает тиксотропными свойствами, что предотвращает образование подтеков при нанесении на вертикальные поверхности. Покрытие устойчиво к атмосферным воздействиям, перепадам температур и умеренным механическим нагрузкам. После полного отверждения пленка сохраняет эластичность, что снижает риск растрескивания при температурных деформациях металла.

Условия эксплуатации

Сформированное покрытие устойчиво к атмосферным воздействиям в условиях умеренного и холодного климата. Пленка выдерживает перепады температур от минус 60 °С до плюс 100 °С без потери декоративных свойств. При эксплуатации в условиях повышенной влажности или агрессивной промышленной атмосферы срок службы покрытия составляет не менее 5 лет при соблюдении технологии нанесения.

Покрытие устойчиво к воздействию минеральных масел, бензина и бытовых моющих средств. Допускается применение краски для окрашивания деталей, подвергающихся умеренному нагреву. При постоянной эксплуатации при температурах выше 100 °С декоративные свойства могут изменяться.

Подготовка основания

Очистите поверхность от рыхлой ржавчины, отслаивающейся окалины и старых покрытий. Используйте металлическую щетку, шлифовальную машину с абразивным кругом или пескоструйный аппарат. Степень очистки — Sa 2½ по ISO 8501-1. Сварные швы и кромки подготовьте до степени P3 по ISO 8501-3. Плотно сцепленную ржавчину толщиной до 50 мкм можно не удалять — краска преобразует ее в процессе отверждения.

Удалите пыль и грязь сухой ветошью или сжатым воздухом. При наличии масляных загрязнений обезжирьте поверхность сольвентом или растворителем для красок CERTA. Наносите обезжириватель на чистую безворсовую ткань и протирайте металл, не допуская потеков.

Обезжиривание

Для обезжиривания применяйте сольвент нефтяной (нефрас А-130/150) или растворитель для красок CERTA. Запрещается использовать уайт-спирит и бензин — они формируют на поверхности пленку, ухудшающую адгезию покрытия. После обезжиривания выдержите поверхность 10–15 минут до полного испарения растворителя.

Приготовление материала

Тщательно перемешайте краску в заводской таре до однородности по всему объему. Обратите особое внимание на дно и углы тары — там скапливается плотный осадок пигментов. При необходимости разбавьте состав сольвентом, добавляя его небольшими порциями (по 0,5–1% от массы) и перемешивая после каждой добавки. Максимальная степень разбавления — 10% по массе.

Разбавляйте только то количество краски, которое планируете израсходовать в течение рабочей смены. Температура материала должна быть близка к температуре окрашиваемой поверхности.

Условия нанесения

Наносите краску при температуре окружающего воздуха от 0 °С до +40 °С. Относительная влажность воздуха — не более 80%. Температура окрашиваемой поверхности должна быть на 3 °С выше точки росы. Запрещается окрашивание во время осадков и при скорости ветра более 10 м/с при распылении.

Способ нанесения

Краску наносят пневматическим или безвоздушным распылением, кистью или валиком. Наиболее выраженный молотковый эффект достигается при распылении. При пневматическом распылении используйте сопло диаметром 1,5–2,5 мм, давление воздуха 1,5–2,5 кгс/см², расстояние до поверхности 200–300 мм.

При работе кистью используйте инструмент из натуральных волокон. Наносите краску однонаправленными движениями без втирания. Валик выбирайте с коротким ворсом или поролоновый — длинноворсовые валики создают неравномерный рисунок. На труднодоступные места и сварные швы перед окрашиванием всей поверхности нанесите «полосовой слой» кистью.

Для достижения выраженного молоткового эффекта наносите краску толщиной не менее 70 мкм за один проход. При окрашивании больших площадей работайте в один проход, используя материал одной партии — это исключит появление видимых стыков.

Сушка и отверждение

Межслойная сушка при температуре +20 °С — не менее 60 минут. При понижении температуры время сушки увеличивается: при +5 °С — 4 часа, при 0 °С — 8 часов. Рекомендуемая минимальная выдержка покрытия перед эксплуатацией при +20 °С — 24 часа. Полный набор физико-механических свойств происходит через 72 часа.

При окрашивании в два слоя второй слой наносите после высыхания первого «на отлип». Не допускайте пересушки первого слоя более 24 часов — это может ухудшить межслойную адгезию.

Меры безопасности

Работайте в хорошо проветриваемом помещении или на открытом воздухе. Используйте резиновые перчатки и респиратор с фильтром от органических паров. Краска содержит сольвент — легковоспламеняющуюся жидкость. Запрещается работать вблизи открытого огня и проводить сварочные работы в радиусе 25 метров от места окрашивания. При попадании краски на кожу смойте ее теплой водой с мылом. При загорании используйте песок, кошму, углекислотный или пенный огнетушитель.

Рекомендуемая толщина покрытия

Правильная толщина пленки определяет не только защитные свойства, но и декоративный вид покрытия. Слишком тонкий слой не обеспечит выраженного молоткового эффекта и надежной антикоррозионной защиты. Чрезмерно толстый слой может привести к образованию подтеков и длительному высыханию.

Теоретический расход неразбавленной краски на 50 мкм сухого слоя составляет 200 г/м². С учетом технологических потерь при распылении фактический расход увеличивается до 400–600 г/м². При нанесении кистью потери минимальны, но расход может возрасти из-за неравномерности слоя.

Контролируйте толщину влажного слоя с помощью гребенчатого толщиномера сразу после нанесения. Толщина сухого слоя измеряется после полного высыхания магнитным толщиномером.

Цвет и фактура

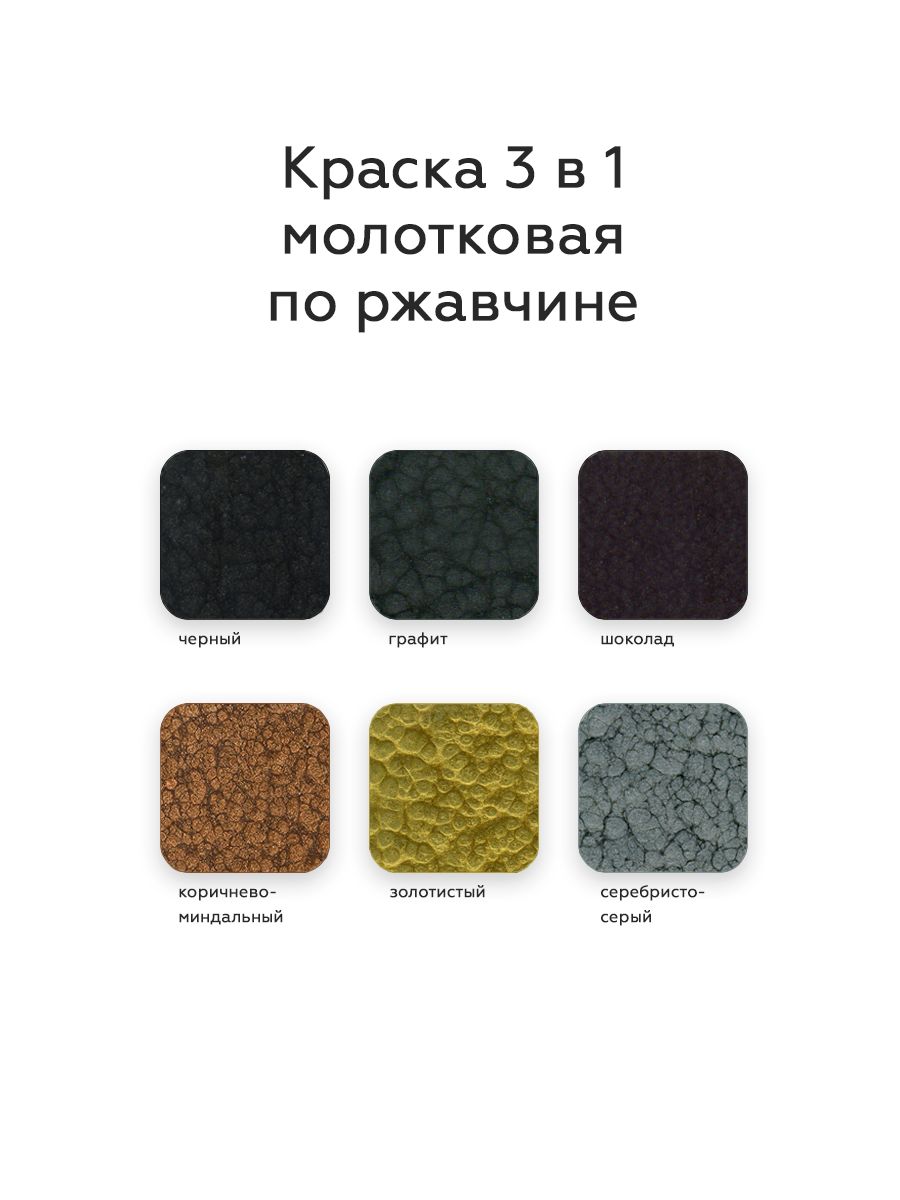

Краска молотковая 3в1 CERTA золотистый формирует глянцевую поверхность с характерным молотковым эффектом. Рисунок напоминает чеканку по металлу и состоит из хаотично расположенных ячеек, которые образуются при испарении растворителя из мокрой пленки.

Золотистый оттенок относится к декоративным цветам с металлическим блеском. При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении металлический блеск усиливается, при дневном — становится более сдержанным.

Интенсивность и размер ячейки зависят от температуры нанесения: при повышении температуры рисунок становится крупнее. Метод распыления дает более выраженный эффект по сравнению с кистью или валиком. При окрашивании тонким слоем (менее 70 мкм) молотковый эффект может быть слабо выражен.

Для соседних участков рекомендуется использовать материал одной партии. Разные партии могут незначительно отличаться по оттенку. Один видимый контур окрашивайте материалом одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Вопросы и ответы

Можно ли наносить краску на ржавчину?

Да, краска 3в1 специально разработана для нанесения на плотно сцепленную ржавчину толщиной до 50 мкм. Степень очистки основания — Sa 2½ по ISO 8501-1. Рыхлую и отслаивающуюся ржавчину необходимо удалить механическим способом перед окрашиванием.

Какой расход краски на 1 м²?

Теоретический расход на 50 мкм сухого слоя — 200 г/м². С учетом потерь при распылении фактический расход составляет 400–600 г/м². Ведра 4 кг хватает на 7–10 м² поверхности.

Сколько сохнет краска?

Межслойная сушка при +20 °С — не менее 60 минут. Минимальная выдержка перед эксплуатацией — 24 часа. Полный набор физико-механических свойств происходит через 72 часа при температуре +20 °С.

Чем разбавлять краску?

Используйте сольвент нефтяной (нефрас А-130/150) или растворитель для красок CERTA. Максимальная степень разбавления — 10% по массе. Запрещается использовать уайт-спирит и бензин — они ухудшают адгезию покрытия.

Можно ли наносить краску при минусовой температуре?

Нет, минимальная температура нанесения — 0 °С. При более низких температурах краска густеет, ухудшается растекание и формирование молоткового эффекта. Температура поверхности должна быть на 3 °С выше точки росы.

Как добиться выраженного молоткового эффекта?

Наносите краску распылением на горизонтальную поверхность при температуре выше +20 °С. Толщина слоя должна быть не менее 70 мкм. Чем выше температура, тем крупнее рисунок ячейки.

Можно ли наносить краску на старое покрытие?

Да, если старое покрытие прочно держится и не отслаивается. Поверхность необходимо очистить от загрязнений, обезжирить и слегка заматировать для улучшения адгезии. Сварные швы и кромки подготовьте до степени P3 по ISO 8501-3.
