Лак термостойкий до 300°С CERTA полуглянцевый, влагостойкий, прозрачный 0,8 кг

Лак термостойкий CERTA — прозрачное полуглянцевое покрытие для защиты поверхностей, работающих при нагреве до +300 °С. Состав выдерживает мороз до −60 °С, сохраняя эластичность и целостность плёнки. Материал формирует влагостойкий барьер, предохраняющий металл от коррозии, а кирпич и бетон — от разрушения.

Лак поставляется в металлической банке 0,8 кг и готов к применению без разбавления. Нанесение допускается при температуре от −30 °С до +40 °С. Полное высыхание при +20 °С занимает 24 часа, набор максимальных защитных свойств — 72 часа. Покрытие не колеруется и сохраняет естественный цвет основания.

Назначение и область применения

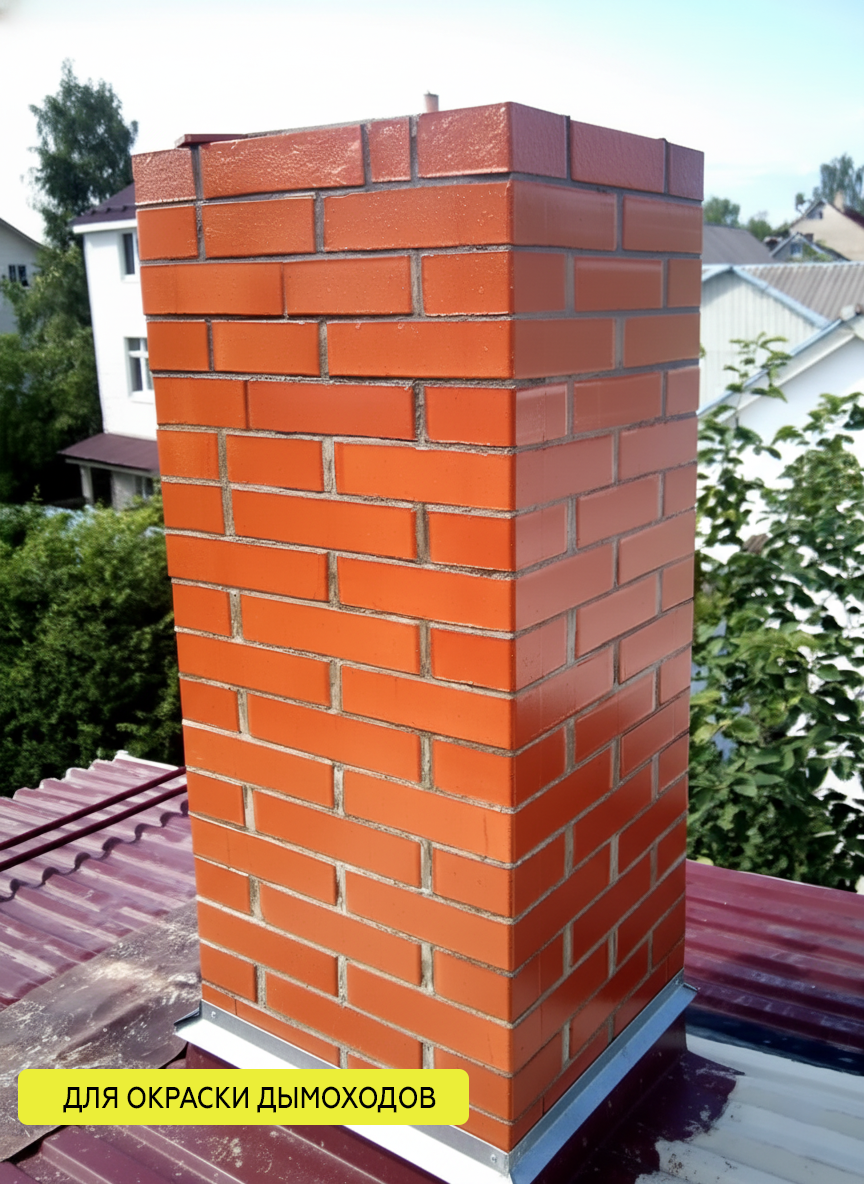

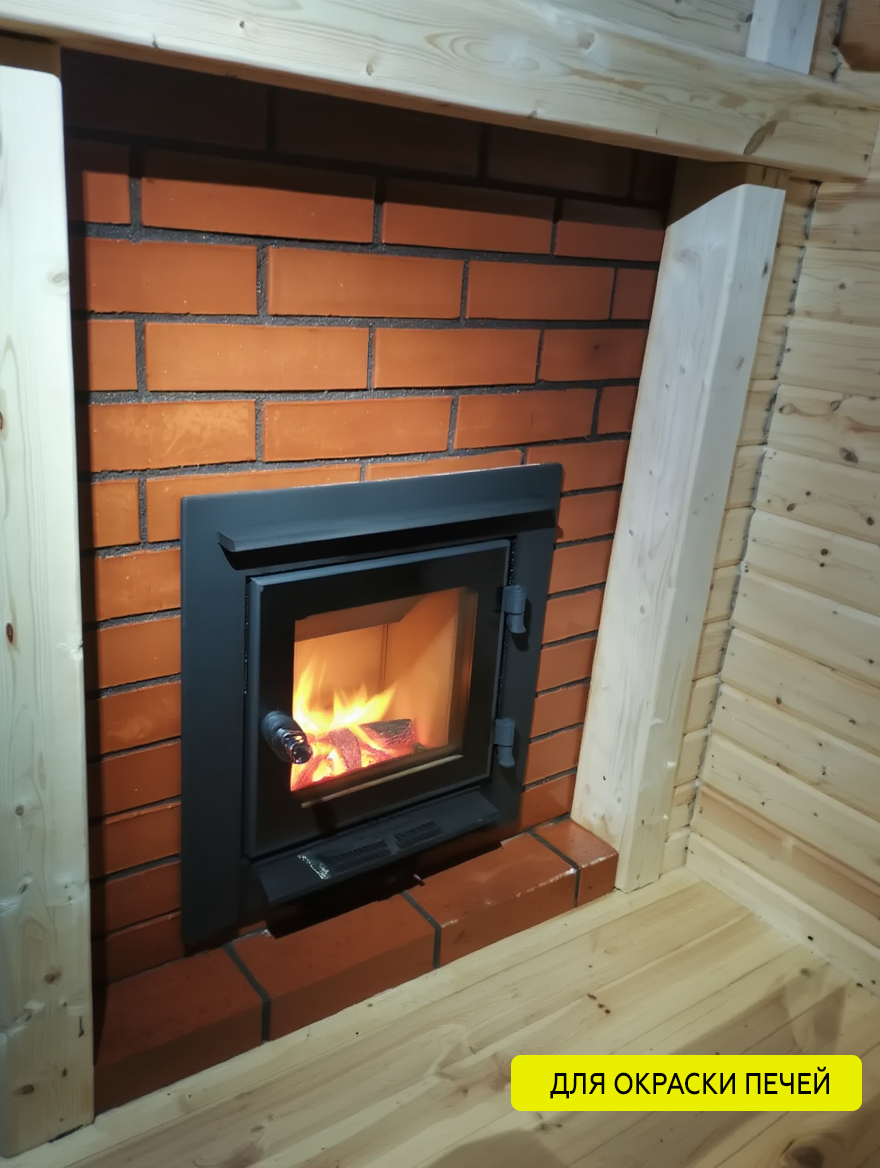

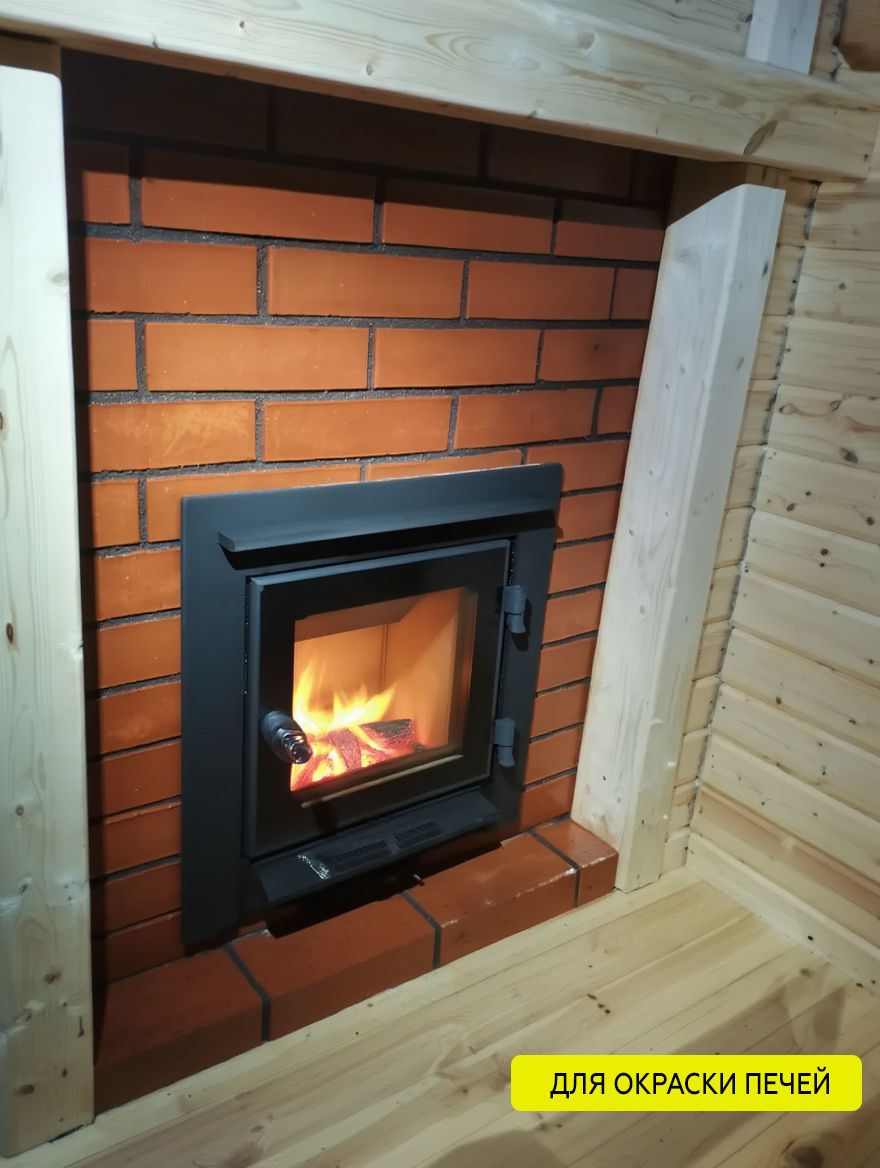

Лак предназначен для изделий, эксплуатируемых в условиях нагрева и перепадов температур. Основные объекты — печи, камины, дымоходы, котлы отопления, выхлопные системы, радиаторы. Покрытие подходит для металлических ограждений, перил и декоративных элементов, расположенных на открытом воздухе.

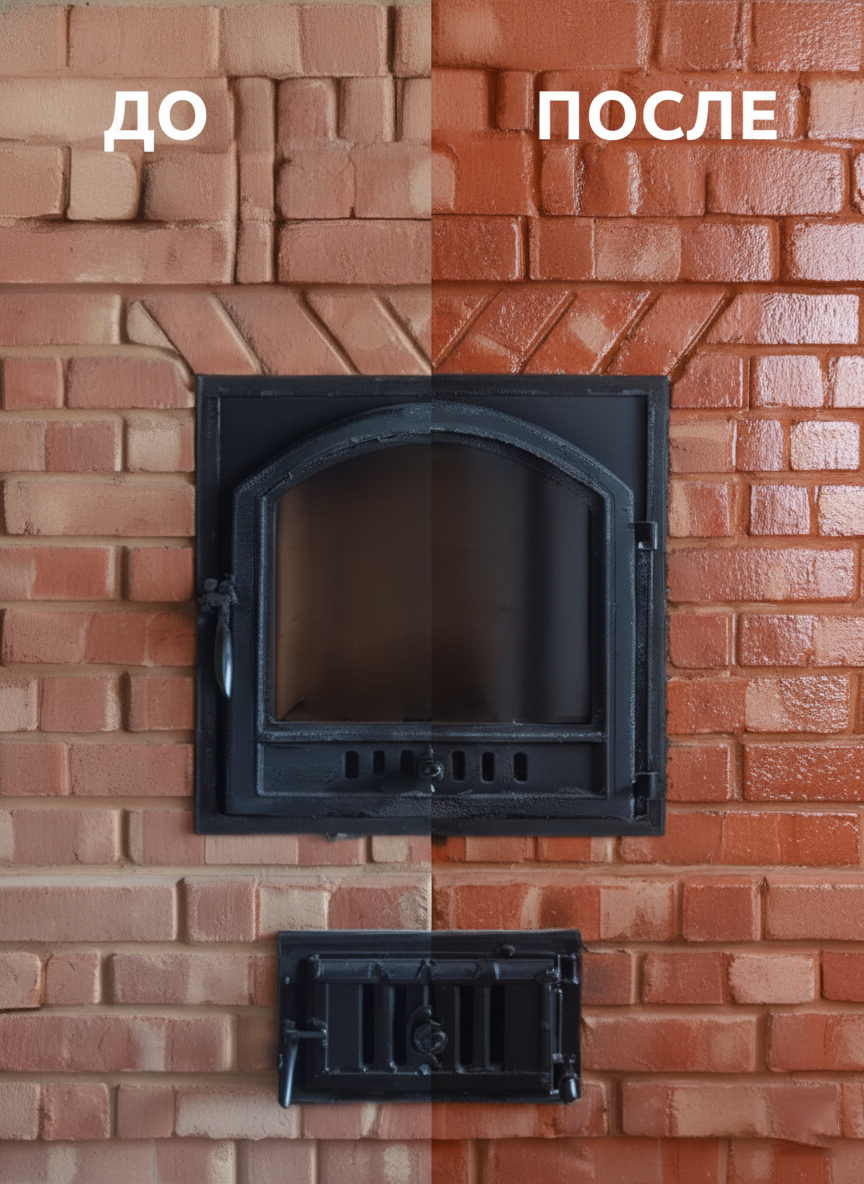

Материал эффективно работает по кирпичу и бетону. На пористых минеральных основаниях лак препятствует проникновению влаги, образованию высолов и разрушению при циклах замерзания и оттаивания. Для надёжной защиты пористых поверхностей требуется не менее трёх слоёв.

Допускается применение по ранее окрашенным основаниям после проверки совместимости с существующим покрытием. Это расширяет возможности использования лака при ремонте оборудования без полного удаления старого слоя.

Состав и свойства

Основу лака составляет органоразбавимая композиция на основе термостойких смол. Растворитель — о-ксилол, обеспечивающий глубокое проникновение состава в поры минеральных оснований. После испарения растворителя формируется прочная плёнка, устойчивая к нагреву и влаге.

Ключевое свойство — способность выдерживать длительный нагрев до +300 °С без растрескивания, пожелтения и потери адгезии. Плёнка остаётся эластичной при низких температурах, что предотвращает разрушение при морозе и перепадах температур. Влагостойкость защищает металл от коррозии, а минеральные поверхности — от водопоглощения.

Лак образует полуглянцевую поверхность с умеренным отражением света. Покрытие не изменяет естественный цвет основания, что важно при обработке кирпичной кладки, декоративного камня и металлических изделий. Теоретический расход составляет 210 г/м² на 20 мкм сухой плёнки.

Условия эксплуатации

Сформированное покрытие сохраняет защитные свойства при температурах от −60 °С до +300 °С. Нижний предел позволяет эксплуатировать окрашенные изделия в условиях сурового климата без риска растрескивания плёнки. Верхний предел ограничивает применение материала на поверхностях, нагревающихся выше +300 °С — для таких условий требуется специализированная термостойкая эмаль.

Покрытие устойчиво к воздействию влаги, атмосферных осадков и конденсата. Оно защищает металл от коррозии, а минеральные основания — от водопоглощения и разрушения при циклах замерзания. Срок службы покрытия зависит от условий эксплуатации и толщины плёнки. При соблюдении технологии нанесения и рекомендуемой толщины покрытие сохраняет свойства в течение нескольких лет.

Подготовка основания

Поверхность очищают от загрязнений, пыли, ржавчины и старых отслаивающихся покрытий. Металл обрабатывают до степени St 3 по ISO 8501 — допускается применение абразивного инструмента, металлических щёток или шлифовальной бумаги. Кирпичные и бетонные основания очищают от высолов, плесени и разрушающихся слоёв. Трещины и сколы заполняют ремонтным составом.

После механической очистки поверхность обеспыливают сжатым воздухом или ветошью. Обезжиривание проводят растворителем CERTA, о-ксилолом или уайт-спиритом. Ветошь меняют по мере загрязнения. Обезжиривание выполняют непосредственно перед нанесением лака.

Приготовление материала

Лак поставляется готовым к применению и не требует разбавления. Перед использованием состав перемешивают по всему объёму тары до однородного состояния. При перерывах в работе банку плотно закрывают крышкой. Если материал хранился при отрицательной температуре, перед вскрытием его выдерживают при комнатной температуре в течение нескольких часов.

Условия нанесения

Работы проводят при температуре окружающей среды и поверхности от −30 °С до +40 °С. Относительная влажность воздуха не должна превышать 80 %. Не допускается нанесение во время дождя, снега или тумана. Поверхность должна быть сухой — наличие влаги на основании приводит к ухудшению адгезии и образованию дефектов покрытия.

Способ нанесения

Лак наносят кистью, валиком или методом пневматического распыления. При распылении сопло краскопульта располагают на расстоянии 20–30 см от поверхности. Давление воздуха — 1,5–2,5 кгс/см². Состав наносят тонкими равномерными слоями без избытка материала.

Металлические поверхности окрашивают в 2–3 слоя. Кирпичные и бетонные основания — в 2–3 слоя, при эксплуатации в атмосферных условиях рекомендуется не менее 3 слоёв. Каждый последующий слой наносят после высыхания предыдущего «на отлип». Межслойная выдержка при +20 °С составляет 15 минут.

Сушка и отверждение

Время высыхания «на отлип» при температуре +20 °С — 15 минут. Полное высыхание покрытия при +20 °С наступает через 24 часа. Набор максимальных защитных свойств завершается через 72 часа при +20 °С. При понижении температуры время сушки увеличивается.

В течение периода высыхания покрытие защищают от попадания влаги, пыли и механических воздействий. Эксплуатацию окрашенных изделий начинают после полного отверждения плёнки.

Меры безопасности

Лак относится к 3 классу опасности и является легковоспламеняющейся жидкостью. Работы проводят в хорошо проветриваемом помещении или на открытом воздухе. Используют средства индивидуальной защиты: резиновые перчатки, защитные очки, респиратор. При попадании состава на кожу его смывают водой с мылом. При загорании применяют песок, кошму, углекислотный или пенный огнетушитель. Хранят лак вдали от источников огня и нагревательных приборов, в недоступном для детей месте.

Рекомендуемая толщина покрытия

Толщина плёнки напрямую определяет защитные свойства покрытия. Слишком тонкий слой не обеспечивает надёжную защиту от коррозии и влаги, а избыточная толщина увеличивает время высыхания и может вызвать дефекты. Для термостойких покрытий действует правило: чем выше рабочая температура, тем тоньше должна быть плёнка.

Теоретический расход лака составляет 210 г/м² на 20 мкм сухой плёнки. При расчёте необходимого количества материала учитывают потери при нанесении, которые зависят от метода окраски и конфигурации поверхности.

Цвет и фактура

Лак бесцветный, прозрачный. Покрытие не изменяет естественный цвет основания, что важно при обработке кирпичной кладки, декоративного камня и металлических изделий, где требуется сохранить природный вид материала.

Степень блеска — полуглянцевая. Плёнка имеет умеренное отражение света, придавая поверхности аккуратный вид без излишнего сияния. Фактура покрытия гладкая, тонкая. Равномерность нанесения важнее толщины одного прохода — избыточный слой может привести к образованию подтёков и неравномерному блеску.

Цвет покрытия не зависит от толщины слоя. Прозрачность лака позволяет использовать его по любым основаниям без ограничений по цвету. При искусственном освещении полуглянцевый блеск усиливается, при дневном — становится более сдержанным. Для соседних участков рекомендуется использовать материал одной партии.

Как подготовить металлическую поверхность перед нанесением?

Металл очищают от ржавчины, окалины и старых отслаивающихся покрытий до степени St 3 по ISO 8501. После механической очистки поверхность обезжиривают растворителем CERTA или уайт-спиритом и обеспыливают.

Можно ли наносить лак на старое покрытие?

Да, при условии проверки совместимости. На небольшой участок наносят пробный слой лака и оценивают результат после высыхания. Если старое покрытие отслаивается или растрескивается — его удаляют механическим способом.

Сколько сохнет лак?

При температуре +20 °С лак высыхает «на отлип» за 15 минут. Полное высыхание наступает через 24 часа. Набор максимальных защитных свойств завершается через 72 часа. При понижении температуры время сушки увеличивается.

Какой расход лака?

Теоретический расход — 210 г/м² на 20 мкм сухой плёнки. Фактический расход зависит от пористости основания, метода нанесения и конфигурации поверхности. Для металла при толщине плёнки 60–80 мкм расход составит примерно 630–840 г/м².

Можно ли наносить лак при минусовой температуре?

Да. Лак наносится при температуре окружающей среды от −30 °С до +40 °С. Поверхность должна быть сухой и чистой. Относительная влажность воздуха не должна превышать 80 %.

Как хранить лак?

В плотно закрытой таре, в сухом помещении, вдали от нагревательных приборов и прямых солнечных лучей. Температура хранения — от −60 °С до +40 °С. Гарантийный срок хранения — не менее 1 года с даты выпуска.

Можно ли колеровать лак?

Нет. Лак бесцветный и не предназначен для колеровки. Он сохраняет естественный цвет основания. Для получения цветного термостойкого покрытия используют термостойкие эмали CERTA.
