Краска молотковая 3в1 CERTA черный 0,8 кг

Краска молотковая 3в1 CERTA черный — однокомпонентный полиорганосилоксановый состав для защитно-декоративной отделки металлических изделий. Материал объединяет три функции: преобразователь ржавчины, грунт и эмаль. Это сокращает количество операций при подготовке и нанесении. Состав формирует характерный молотковый рисунок, который маскирует неровности основания и придает поверхности структурированный вид.

Продукт поставляется в банке 0,8 кг. Цвет — черный, фактура — полуглянцевая молотковая. Рабочий диапазон температур нанесения — от −5 °C до +30 °C. Полное высыхание при +20 °C занимает 72 часа. Межслойная сушка «на отлип» при той же температуре — 2 часа. Рекомендованный расход составляет 600 г/м², минимальный — 400 г/м².

Назначение и область применения

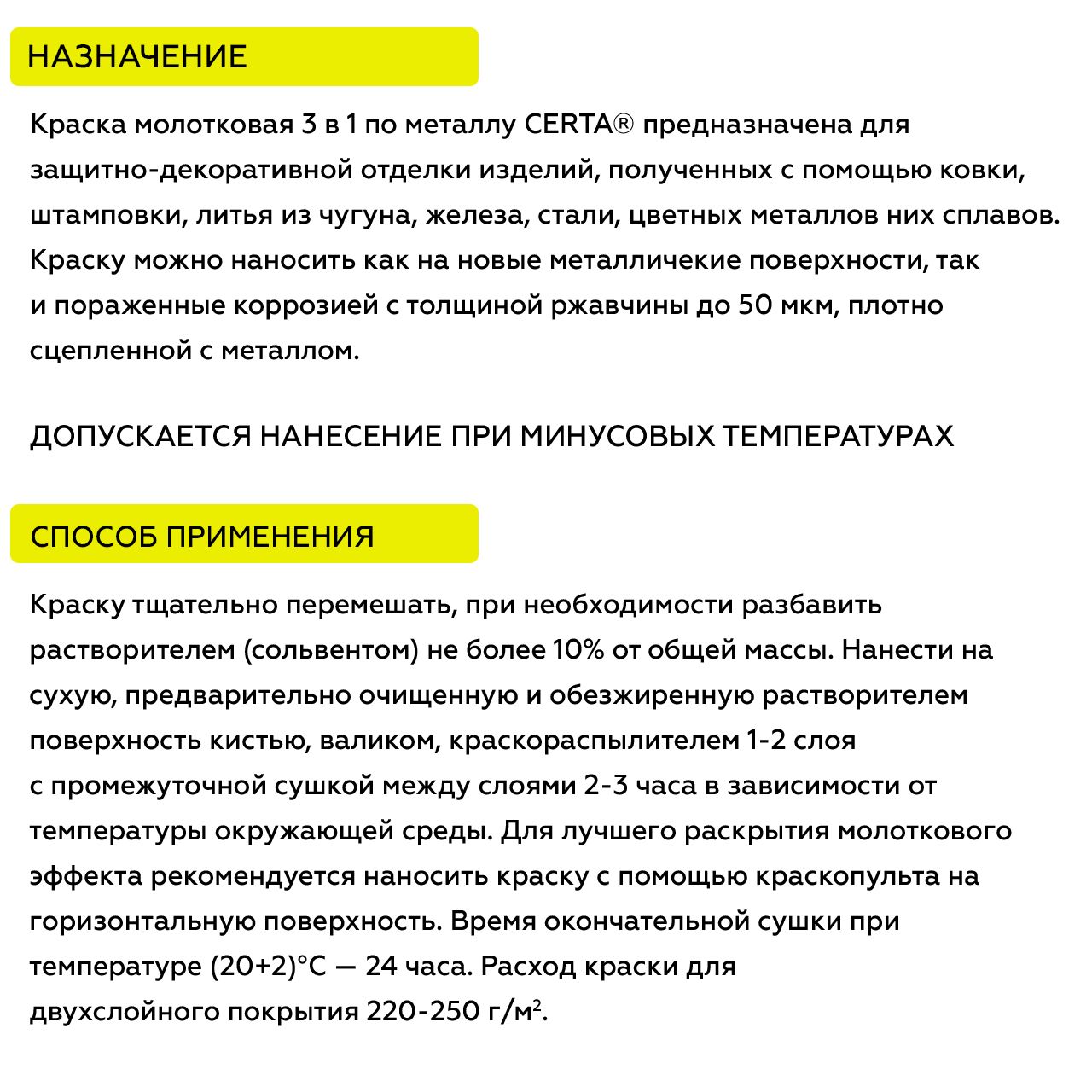

Краска молотковая 3в1 CERTA черный разработана для окрашивания изделий из черных и цветных металлов: кованых элементов, штампованных деталей, чугунного литья, стальных конструкций. Материал подходит для новых поверхностей и для оснований, пораженных коррозией, при условии, что толщина ржавчины не превышает 50 мкм и она плотно сцеплена с металлом.

Типичные объекты применения — ворота, калитки, заборы, садовая мебель, перила, решетки, элементы декора, корпуса оборудования, станки, инструмент. Покрытие выдерживает атмосферные воздействия, поэтому краску можно использовать для наружных работ. Внутри помещений материал также применим — например, для окрашивания металлической мебели, стеллажей, дверей.

Состав не предназначен для поверхностей, эксплуатируемых при высоких температурах. Для термостойких задач следует подбирать специализированные эмали CERTA с соответствующим температурным диапазоном.

Состав и свойства

Краска молотковая 3в1 CERTA черный — это однокомпонентный состав на основе полиорганосилоксановых смол. В качестве растворителя применяется сольвент нефтяной. Пигментная часть включает алюминиевую пудру, которая формирует характерный молотковый эффект — ячейки Бернара, возникающие при испарении растворителя и структурировании пленки.

Ключевое свойство материала — трехкомпонентное действие. Преобразователь ржавчины стабилизирует коррозионные очаги, грунтовочная часть обеспечивает адгезию к металлу, а финишная пленка дает декоративный вид и защитные свойства. Это позволяет отказаться от отдельной грунтовки в большинстве случаев, что сокращает время работ и снижает расход материалов.

Покрытие устойчиво к атмосферным воздействиям, перепадам температур, умеренным механическим нагрузкам. Полуглянцевый блеск придает поверхности аккуратный вид, а молотковая фактура скрывает мелкие дефекты основания — царапины, следы зачистки, незначительные неровности.

Условия эксплуатации

Покрытие на основе краски молотковой 3в1 CERTA черный рассчитано на эксплуатацию в атмосферных условиях умеренного и холодного климата. Материал выдерживает перепады температур, воздействие влаги, ультрафиолетового излучения. Полуглянцевая пленка сохраняет декоративные свойства на протяжении всего срока службы.

Гарантийный срок хранения краски в невскрытой таре — 36 месяцев со дня изготовления. Хранение осуществляется при температуре от 0 °C до +40 °C в герметичной таре, защищенной от прямых солнечных лучей и влаги.

Подготовка основания

Удалите рыхлую ржавчину, отслаивающуюся окалину и старую краску механическим способом — металлической щеткой, шлифовальной машинкой или абразивоструйным аппаратом. Поверхность должна быть сухой и чистой. Острые кромки радиусом менее 2 мм, заусенцы, сварочные брызги и остатки флюса удалите до начала окрашивания.

Плотно сцепленную ржавчину толщиной до 50 мкм можно не удалять — краска работает по ней как преобразователь. Рыхлые коррозионные слои обязательно зачистите до плотного металла.

Обезжиривание

Обезжирьте поверхность сольвентом нефтяным, о-ксилолом или растворителем для красок CERTA. Нанесите растворитель на чистую ветошь и протрите основание. При сильных загрязнениях повторите операцию.

Запрещается использовать уайт-спирит и бензин — они оставляют на металле пленку, ухудшающую адгезию покрытия. После обезжиривания не касайтесь поверхности руками.

Приготовление материала

Тщательно перемешайте краску по всему объему тары до однородного состояния. При необходимости профильтруйте материал через капроновое сито или марлю.

Для разбавления применяйте сольвент нефтяной. Добавляйте растворитель постепенно, небольшими порциями, при постоянном перемешивании. Степень разбавления не должна превышать 10 % по массе. Разбавляйте только то количество материала, которое планируете израсходовать в течение рабочей смены.

Температура краски должна быть близка к температуре окрашиваемой поверхности.

Условия нанесения

Наносите краску при температуре от −5 °C до +30 °C. Относительная влажность воздуха — не более 80 %. Запрещается окрашивание во время осадков и при скорости ветра более 10 м/с (для методов распыления).

Температура окрашиваемой поверхности должна быть на 3 °C выше точки росы. Не наносите краску по влажному основанию, льду или снегу.

Способ нанесения

Оптимальный метод нанесения — пневматическое или безвоздушное распыление. При распылении на поверхности должна образовываться ровная «мокрая» пленка без пропусков, подтеков и шагрени.

При нанесении кистью используйте инструмент из натуральных волокон. Движения выполняйте однонаправленно, без втирания. Валик применяйте безворсовый — поролоновый или велюровый.

На труднодоступные места, сварные швы и торцевые кромки перед окрашиванием всей поверхности нанесите «полосовой слой» кистью. Толщина покрытия на сварных швах может быть увеличена на 30 мкм.

Для проявления молоткового эффекта минимальная толщина покрытия — 70 мкм. Среднее рекомендуемое значение — 100–120 мкм. Наносите краску в 1–2 слоя. При нанесении в 2 слоя выдерживайте межслойную сушку не менее 60 минут при +20 °C.

Сушка и отверждение

Межслойная сушка «на отлип» при +20 °C — 2 часа. При понижении температуры время сушки увеличивается: при +5 °C — 4 часа, при 0 °C — 8 часов.

Рекомендуемое минимальное время сушки покрытия перед эксплуатацией при +20 °C — 24 часа. Полный набор оптимальных свойств происходит за 72 часа при +20 °C.

Кантование конструкций мягкими стропами допускается не ранее чем через 24 часа после нанесения. Транспортирование и монтаж — не ранее чем через 72 часа. При отрицательных температурах время выдержки увеличивается в 2–3 раза.

Меры безопасности

Работайте в хорошо проветриваемом помещении или на открытом воздухе. Используйте резиновые перчатки, защитные очки, респиратор с газо-пылезащитным фильтром. Не наносите материал в закрытых помещениях, ямах, колодцах.

Краска относится к легковоспламеняющимся жидкостям. В зоне радиусом 25 м от места работ запрещены курение, открытый огонь и сварочные работы. При загорании применяйте песок, кошму, углекислотный или пенный огнетушитель.

Храните материал в герметичной таре при температуре от 0 °C до +40 °C, вдали от источников огня и прямых солнечных лучей. Не храните на рабочем месте более суточного запаса.

Рекомендуемая толщина покрытия

Толщина пленки напрямую влияет на защитные свойства и внешний вид покрытия. Слишком тонкий слой не обеспечит надежной антикоррозионной защиты, а избыточный — приведет к подтекам и неравномерному молотковому рисунку. Минимальная толщина для проявления молоткового эффекта — 70 мкм.

При нанесении в 2 слоя общая толщина покрытия суммируется. Контролируйте толщину каждого слоя толщиномером. Для получения реальной толщины сухого слоя вычитайте из показаний прибора корректирующую величину, зависящую от шероховатости поверхности.

Цвет и фактура

Цвет — черный. Фактура — полуглянцевая молотковая. Эталон цвета — физический выкрас, а не экран монитора. Рекомендуется контроль цвета при боковом освещении — это позволяет точнее оценить оттенок и равномерность молоткового рисунка.

Молотковая фактура формируется за счет ячеек Бернара, возникающих при испарении растворителя. Размер ячейки зависит от температуры нанесения и толщины слоя: чем выше температура, тем крупнее рисунок. При небольших толщинах молотковый эффект менее выражен.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении черный цвет сохраняет глубину, но может проявлять легкий серый подтон. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Полуглянцевый блеск придает поверхности аккуратный вид и облегчает уход за покрытием. Молотковая фактура скрывает мелкие дефекты основания — царапины, следы зачистки, незначительные неровности.

Можно ли наносить краску на ржавчину?

Да, краска молотковая 3в1 CERTA черный предназначена для нанесения на поверхности, пораженные коррозией. Толщина ржавчины не должна превышать 50 мкм, и она должна быть плотно сцеплена с металлом. Рыхлую ржавчину необходимо удалить механическим способом до степени Sa 2½ по ISO 8501-1.

Чем обезжиривать поверхность перед окрашиванием?

Используйте сольвент нефтяной, о-ксилол или растворитель для красок CERTA. Запрещается применять уайт-спирит и бензин — они оставляют на металле маслянистую пленку, ухудшающую адгезию покрытия. Сварные швы и кромки подготавливают до P3 по ISO 8501-3.

Сколько сохнет краска?

Межслойная сушка «на отлип» при +20 °C — 2 часа. Рекомендуемое минимальное время сушки перед эксплуатацией — 24 часа. Полный набор оптимальных свойств происходит за 72 часа при +20 °C. При понижении температуры до 0 °C время сушки увеличивается до 8 часов.

Какой расход краски?

Рекомендованный расход — 600 г/м², минимальный — 400 г/м². Фактический расход зависит от способа нанесения, шероховатости поверхности и квалификации исполнителя. При распылении потери материала выше, чем при нанесении кистью.

Можно ли наносить краску при отрицательной температуре?

Минимальная температура нанесения — −5 °C. При отрицательных температурах краску наносите тонкими слоями, увеличьте время межслойной сушки. Относительная влажность воздуха не должна превышать 80 %. Запрещается окрашивание по влажной поверхности, льду и снегу.

Как хранить краску?

Храните в герметично закрытой таре при температуре от 0 °C до +40 °C, в защищенном от прямых солнечных лучей и влаги месте. Гарантийный срок хранения — 36 месяцев со дня изготовления. Не храните на рабочем месте более суточного запаса.

Чем разбавлять краску?

Для разбавления применяйте сольвент нефтяной. Степень разбавления не должна превышать 10 % по массе. Добавляйте растворитель постепенно, небольшими порциями, при постоянном перемешивании. Разбавляйте только необходимое на смену количество материала.
