Краска молотковая 3в1 CERTA серебристо-серый 10 кг

Краска молотковая 3в1 CERTA серебристо-серый — это трехкомпонентный состав для защитно-декоративной отделки металлических изделий. Материал объединяет свойства грунта, преобразователя ржавчины и финишной эмали. Состав наносят на поверхность с плотно сцепленной ржавчиной толщиной до 50 мкм без трудоемкой зачистки до голого металла. Покрытие формирует прочную полуглянцевую пленку с характерным молотковым эффектом, который маскирует мелкие дефекты основания.

Материал поставляется в ведре 10 кг и рассчитан на применение в промышленных и бытовых условиях. Рабочий диапазон температур нанесения — от -5°С до +30°С. Полное отверждение покрытия при +20°С занимает 72 часа, после чего материал набирает максимальную твердость и химическую стойкость.

Назначение и область применения

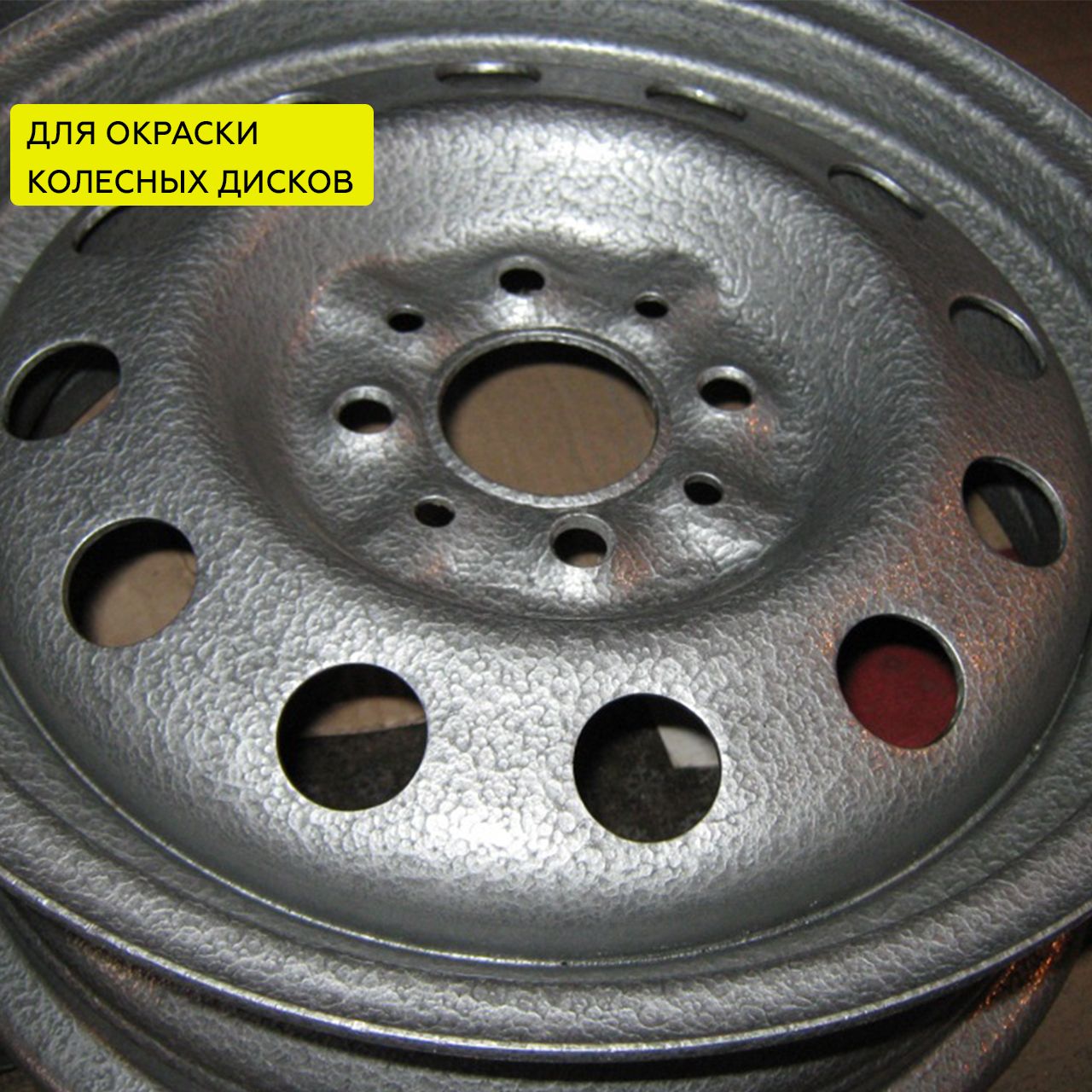

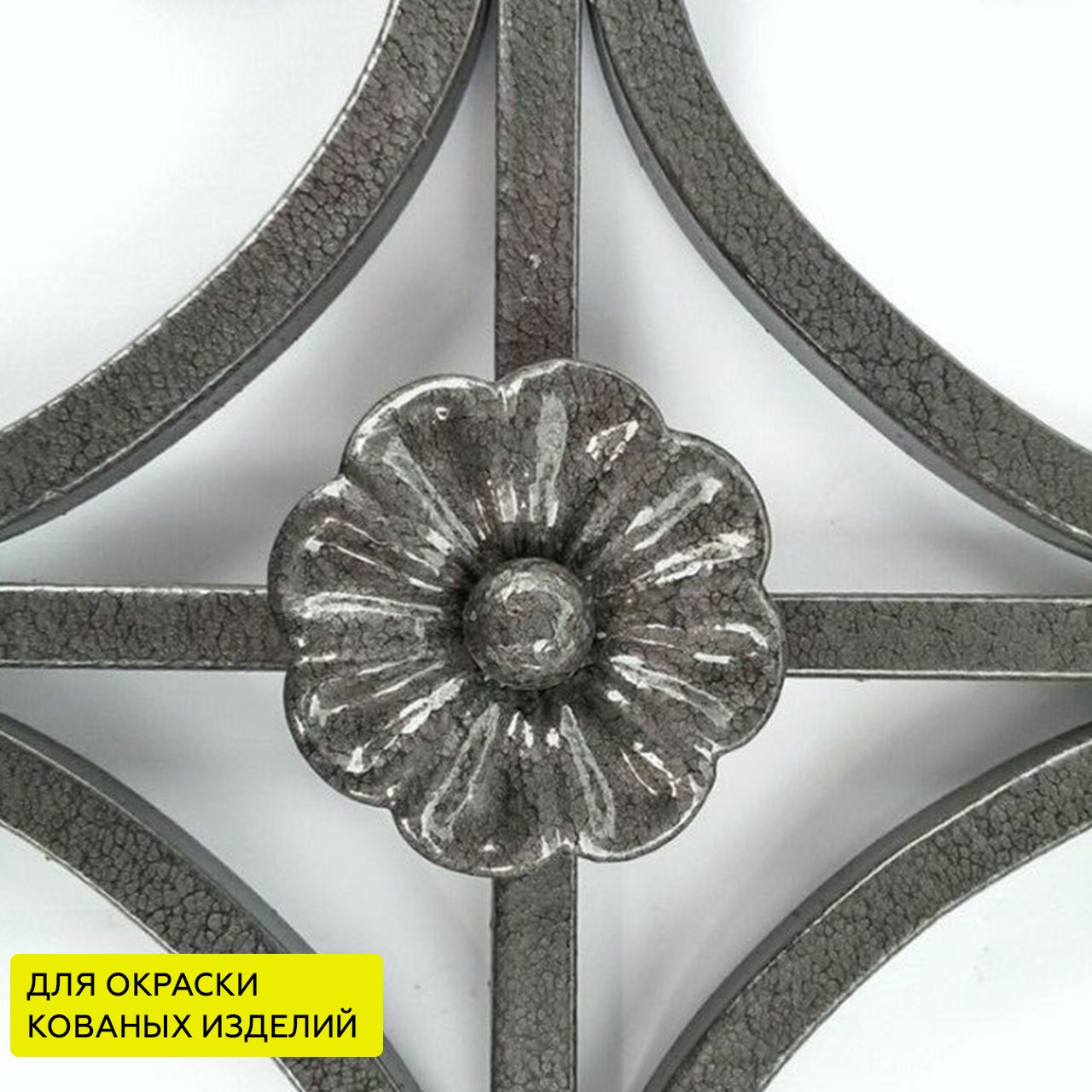

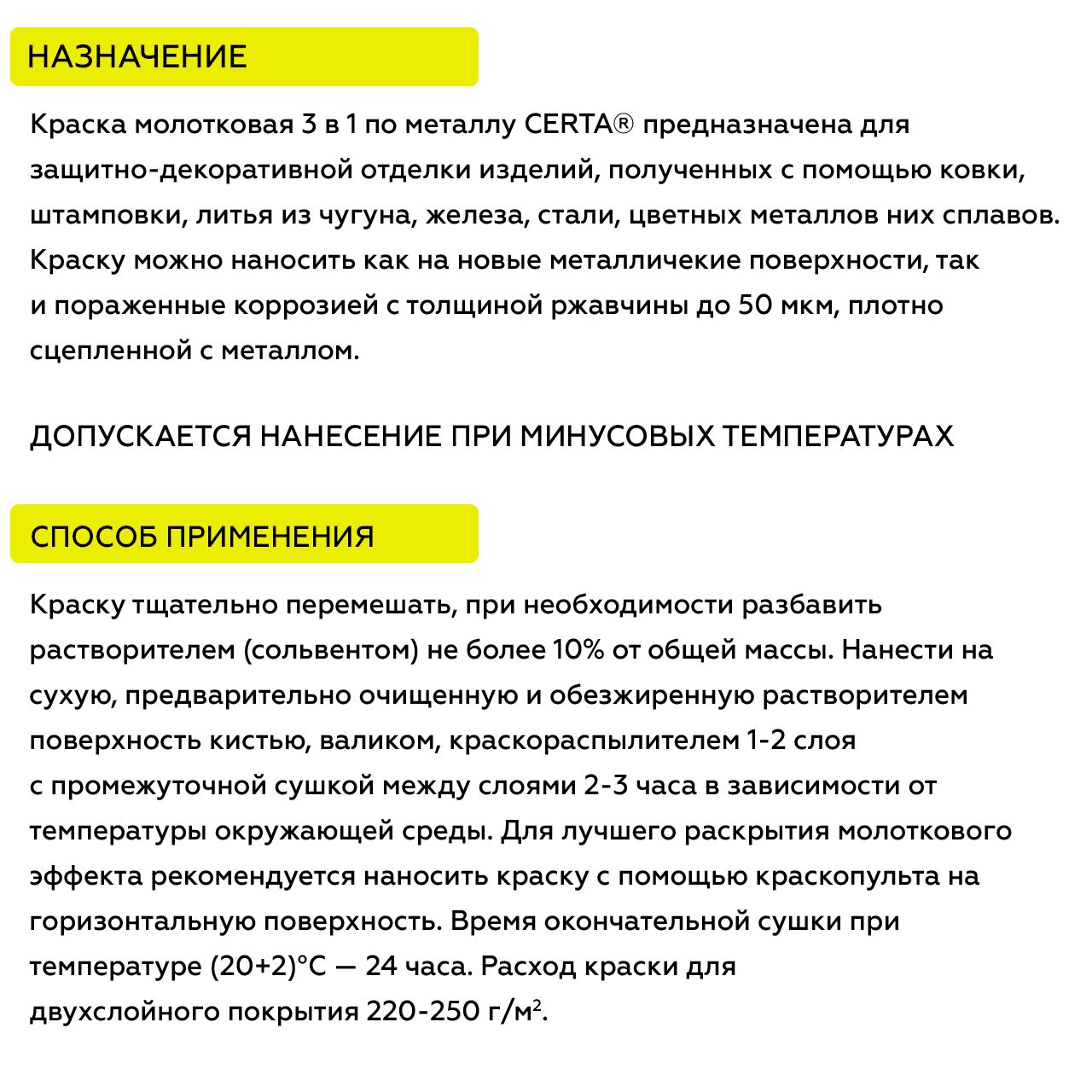

Краска предназначена для защиты и декоративной отделки металлических поверхностей, эксплуатируемых в атмосферных условиях и внутри помещений. Основные объекты — изделия, полученные ковкой, штамповкой или литьем из чугуна, стали, железа и цветных металлов. Это элементы архитектурного декора, ограждения, перила, садовая мебель, корпуса станков, металлические двери, гаражные ворота.

Трехкомпонентная формула решает три задачи: обеспечивает адгезию к основанию, нейтрализует очаги коррозии и формирует атмосферостойкое финишное покрытие. Краску наносят на новые поверхности и на участки, пораженные коррозией, при условии, что ржавчина плотно сцеплена с металлом и не отслаивается. Для конструкций в условиях повышенной влажности или агрессивной промышленной атмосферы рекомендуется абразивоструйная обработка до степени Sa 2½ по ISO 8501-1.

Состав и свойства

Краска — суспензия пигментов и наполнителей в растворе алкидных и меламиноформальдегидных смол. Алюминиевые пигменты создают характерный молотковый эффект. Антикоррозионные добавки обеспечивают пассивацию поверхности металла и подавляют развитие ржавчины под пленкой покрытия.

Растворитель — сольвент нефтяной (нефрас А-130/150). Материал образует полуглянцевое покрытие с текстурой «молоток», которая формируется за счет направленного всплытия алюминиевых частиц при испарении растворителя. Размер ячейки рисунка зависит от толщины слоя, температуры нанесения и метода окрашивания: при распылении эффект проявляется отчетливо, при работе кистью — сглаженно.

Рекомендованный расход — 600 г/м², минимальный — 400 г/м². Покрытие устойчиво к атмосферным факторам, перепадам температур, умеренным механическим нагрузкам. После полного отверждения пленка выдерживает контакт с водой, маслами, слабыми растворами кислот и щелочей.

Условия эксплуатации

Покрытие рассчитано на эксплуатацию в атмосферных условиях умеренного климата и внутри помещений с нормальной и повышенной влажностью. Материал выдерживает перепады температур, ультрафиолетовое излучение, атмосферные осадки. Прогнозируемый срок службы при соблюдении технологии нанесения и толщине не менее 70 мкм — не менее 5 лет в условиях умеренного климата.

Покрытие не предназначено для постоянного контакта с агрессивными химическими средами, органическими растворителями и температурами выше +100°С. Для таких условий применяют специализированные термостойкие эмали CERTA.

Подготовка основания

Поверхность очищают от рыхлой ржавчины, окалины, отслаивающихся старых покрытий, масляных загрязнений. Используют механизированный инструмент — щетки, шлифмашины, пескоструй. Допускается наличие плотно сцепленной ржавчины толщиной до 50 мкм. Острые кромки радиусом менее 2 мм, сварочные брызги, заусенцы удаляют. Подготовка швов и кромок — до степени P3 по ISO 8501-3. При обнаружении водорастворимых солей поверхность промывают пресной водой под давлением и высушивают.

Обезжиривание

Обезжиривание выполняют о-ксилолом, сольвентом нефтяным или растворителем для красок CERTA. Запрещается использовать уайт-спирит и бензин — они оставляют маслянистую пленку, ухудшающую адгезию. Протирают поверхность чистой ветошью, смоченной растворителем, до полного удаления следов масла и жира. После обезжиривания поверхность должна быть сухой.

Приготовление материала

Краску тщательно перемешивают в заводской таре до однородности по всему объему. При необходимости разбавляют сольвентом нефтяным (нефрас А-130/150) или растворителем для красок CERTA. Степень разбавления не должна превышать 10% по массе. Разбавляют только то количество материала, которое планируется израсходовать в течение рабочей смены. Растворитель добавляют постепенно, небольшими порциями, при постоянном перемешивании.

Условия нанесения

Краску наносят при температуре окружающего воздуха от -5°С до +30°С. Относительная влажность воздуха не должна превышать 80%. Запрещается окрашивание во время атмосферных осадков и при скорости ветра более 10 м/с для методов распыления. Температура окрашиваемой поверхности должна быть минимум на 3°С выше точки росы. Температура краски должна быть близка к температуре поверхности.

Способ нанесения

Оптимальный метод — пневматическое или безвоздушное распыление. При распылении формируется наиболее равномерный молотковый эффект. Расстояние от сопла до поверхности — 200-300 мм. Допускается нанесение кистью из натуральных волокон или валиком без ворса. При работе кистью движения выполняют однонаправленно, без втирания. На сварные швы, торцевые кромки и труднодоступные места перед окрашиванием наносят «полосовой слой» кистью. Рекомендуемая толщина одного слоя — 60-80 мкм по сухому слою. Для достижения требуемой толщины наносят 1-2 слоя.

Сушка и отверждение

Межслойная сушка «на отлип» при +20°С — не менее 2 часов. При понижении температуры время сушки увеличивается. Полное отверждение покрытия при +20°С — 72 часа. Транспортировку и монтаж окрашенных конструкций производят не ранее чем через 72 часа после нанесения финишного слоя. При отрицательных температурах время выдержки увеличивается в 2-3 раза.

Меры безопасности

Работы выполняют в хорошо проветриваемых помещениях или на открытом воздухе. Используют средства индивидуальной защиты: резиновые перчатки, защитные очки, респиратор. Запрещается работать вблизи открытого огня и источников искрообразования. Краска относится к легковоспламеняющимся жидкостям. При загорании применяют песок, кошму, углекислотный или пенный огнетушитель. Оборудование промывают сольвентом или растворителем CERTA после окончания работ.

Рекомендуемая толщина покрытия

Правильно подобранная толщина покрытия определяет декоративные и защитные свойства. Слишком тонкий слой не обеспечит надежной антикоррозионной защиты, а чрезмерно толстый приведет к подтекам и неравномерному распределению молоткового рисунка. Минимальная толщина для проявления молоткового эффекта — 70 мкм по сухому слою.

Толщина покрытия на сварных швах может быть увеличена на 30 мкм. Контроль толщины выполняют толщиномером после полного высыхания покрытия.

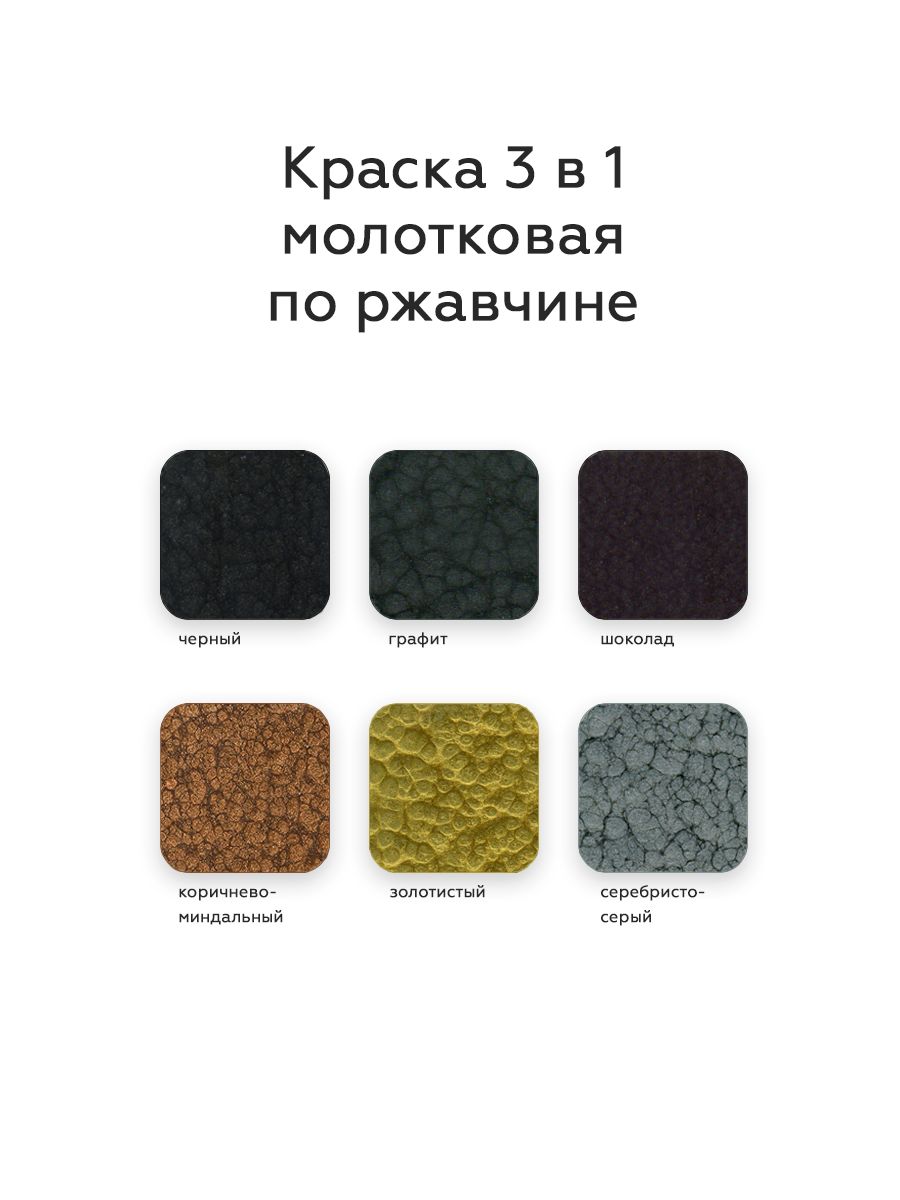

Цвет и фактура

Краска имеет серебристо-серый цвет с полуглянцевым блеском. Фактура — молотковая, с характерным рисунком, напоминающим чеканку по металлу. Эталон цвета — физический выкрас, а не изображение на экране монитора.

Молотковый эффект формируется за счет направленного всплытия алюминиевых пигментов при испарении растворителя. Размер ячейки рисунка зависит от толщины слоя, температуры нанесения и метода окрашивания. При распылении формируется более мелкая и равномерная текстура, при нанесении кистью — более крупная и выраженная.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении серебристо-серый цвет сохраняет металлический блеск, при дневном — становится более сдержанным. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Можно ли наносить краску на ржавчину?

Да, краска 3в1 CERTA предназначена для нанесения на поверхность с плотно сцепленной ржавчиной толщиной до 50 мкм. Рыхлую отслаивающуюся ржавчину, окалину и старые отслоившиеся покрытия удаляют механическим способом. Подготовка швов и кромок — до степени P3 по ISO 8501-3. Степень очистки от рыхлой коррозии — Sa 2½ по ISO 8501-1.

Чем разбавлять краску?

Для разбавления используют сольвент нефтяной (нефрас А-130/150) или растворитель для красок CERTA. Степень разбавления не должна превышать 10% по массе. Разбавляют только то количество материала, которое планируется израсходовать в течение рабочей смены. Запрещается использовать уайт-спирит и бензин — они оставляют маслянистую пленку, ухудшающую адгезию.

Сколько сохнет краска?

Межслойная сушка «на отлип» при температуре +20°С составляет не менее 2 часов. Полное отверждение покрытия до набора оптимальных свойств — 72 часа. При понижении температуры время сушки увеличивается в 2-3 раза. Транспортировку и монтаж окрашенных конструкций производят не ранее чем через 72 часа после нанесения финишного слоя.

Какой расход краски?

Рекомендованный расход составляет 600 г/м², минимальный — 400 г/м². Фактический расход зависит от метода нанесения, шероховатости поверхности, толщины слоя и квалификации маляра. При распылении потери материала выше, чем при нанесении кистью. Рекомендуемая толщина одного слоя — 60-80 мкм по сухому слою.

Можно ли наносить краску при минусовой температуре?

Краску можно наносить при температуре от -5°С до +30°С. При отрицательных температурах рекомендуется наносить более тонкие слои и увеличивать время межслойной сушки. Относительная влажность воздуха не должна превышать 80%. Температура окрашиваемой поверхности должна быть минимум на 3°С выше точки росы.

Можно ли смешивать краску с гладкой эмалью 3в1?

Нет, смешивание молотковой краски с гладкой эмалью 3в1 или термостойкими составами CERTA не допускается. Это приведет к потере молоткового эффекта и ухудшению защитных характеристик покрытия. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Как хранить краску?

Краску хранят в герметично закрытой таре, в сухом помещении, защищенном от прямых солнечных лучей, при температуре от 0°С до +40°С. Гарантийный срок хранения — 36 месяцев со дня изготовления.
