Термокраска CERTA, серебристо-серый матовый, до 600°С аэрозоль

Термокраска CERTA в аэрозольной упаковке — готовое решение для защитно-декоративной окраски металлических поверхностей, работающих при высоких температурах. Материал формирует матовое покрытие серебристо-серого цвета, выдерживающее нагрев до 600 °C. Баллон объемом 520 мл обеспечивает удобство нанесения в труднодоступных местах и при точечном ремонте, исключая необходимость в краскопульте.

Покрытие предназначено для эксплуатации в атмосферных условиях и внутри помещений, сохраняя защитные свойства при перепадах температур от -60 °C до +600 °C. Материал подходит для окраски печей, каминов, мангалов, деталей выхлопных систем, газопроводов и другого оборудования, подвергающегося интенсивному нагреву. Аэрозольный формат особенно удобен для обслуживания небольших конструкций, элементов декора и ремонтных работ на уже установленных объектах.

Назначение и область применения

Термокраска CERTA разработана для защиты металлических и цементно-песчаных поверхностей, эксплуатируемых при температурах от -60 °C до +600 °C. Основные объекты применения — печи, камины, мангалы и аксессуары к ним, банные печи, котлы отопления, детали систем выхлопа и отвода отработанных газов, автоглушители, тормозные суппорты, нагревающиеся детали двигателей, газопроводы, паропроводы, промышленные дымовые трубы, опоры ЛЭП, мачты сотовой связи, котельное и теплообменное оборудование.

Материал эффективен как для новых металлических конструкций, так и для ремонта поврежденных участков существующих покрытий. Аэрозольная форма выпуска делает его оптимальным выбором для окраски элементов сложной геометрии, сварных швов, кромок и других зон, где применение кисти или валика затруднено. Краска обеспечивает надежную антикоррозионную защиту в условиях промышленной атмосферы умеренного и холодного климата, а также при воздействии агрессивных факторов, включая растворы солей и нефтепродукты.

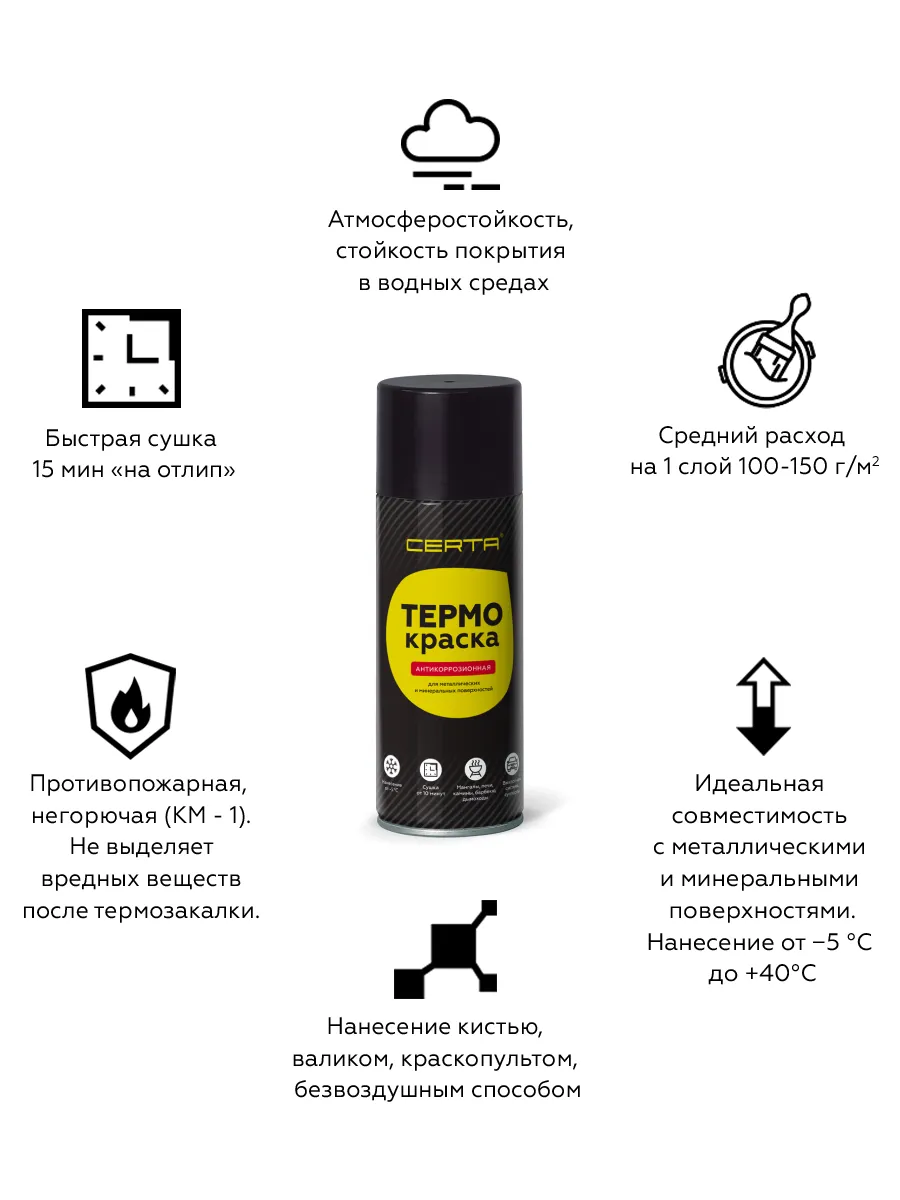

Состав и свойства

В основе термокраски CERTA лежит полиорганосилоксановая композиция, устойчивая к длительному воздействию высоких температур. Пленкообразующая основа обеспечивает эластичность покрытия, что критически важно при термическом расширении и сжатии металла в циклах нагрев-охлаждение. Пигментная часть подобрана таким образом, чтобы сохранять цвет и защитные свойства при нагреве до 600 °C.

Покрытие обладает высокой адгезией к стали, чугуну и цветным металлам. Оно устойчиво к воздействию минеральных масел, бензина, толуола, о-ксилола и сольвента, что расширяет сферу применения до промышленного оборудования. Матовая фактура скрывает незначительные дефекты основания и не создает бликов, что важно при окраске крупных конструкций и элементов интерьера.

Аэрозольная упаковка содержит готовый состав с оптимальной вязкостью для распыления. Пропеллент обеспечивает равномерный выход краски и стабильный факел на протяжении всего срока использования баллона. При соблюдении рекомендаций по нанесению покрытие формирует ровную пленку без подтеков и пропусков.

Условия эксплуатации

Сформированное покрытие сохраняет защитные свойства при температурах от -60 °C до +600 °C. Термостойкость зависит от толщины слоя и соблюдения технологии нанесения. Для эксплуатации при максимальной температуре требуется тонкое покрытие толщиной 15-20 мкм, что достигается нанесением одного-двух слоев.

Прогнозируемый срок службы покрытия при соблюдении технологии нанесения и условий эксплуатации составляет до 20 лет в условиях умеренного и холодного климата. При термозакалке увеличивается адгезия и антикоррозионная стойкость покрытия, поверхность приобретает выраженную матовость. Допускается изменение цвета в зависимости от вида эмали до балла Ц5 по ГОСТ 9.407.

Покрытие выдерживает 1 цикл замораживания-размораживания и 3 цикла нагревания-остывания без потери защитных свойств. Это важно для оборудования, работающего в сезонном режиме.

Подготовка основания

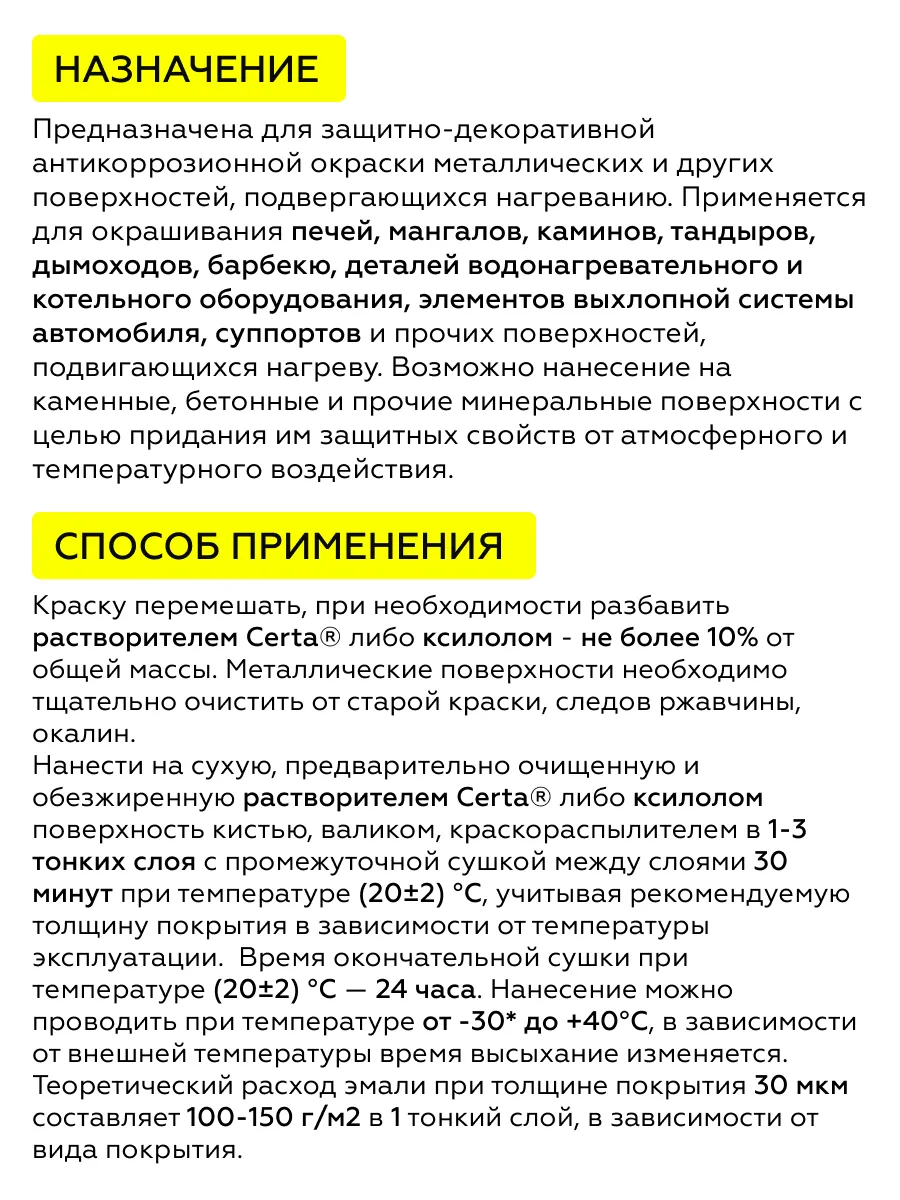

Очистите поверхность от ржавчины, окалины, старого отслаивающегося покрытия и загрязнений. При эксплуатации при температурах свыше 100 °C обязательна абразивоструйная обработка до степени Sa 2 ½ по ISO 8501-1. Удалите заусенцы и острые кромки радиусом менее 2 мм. При обнаружении водорастворимых солей смойте их пресной водой под высоким давлением.

Обезжиривание

Обезжирьте поверхность о-ксилолом, толуолом или растворителем для красок CERTA. Нанесите растворитель на чистую безворсовую ткань и протрите поверхность. Дождитесь полного испарения. Запрещается использовать уайт-спирит, бензин и сольвент — они образуют пленку, ухудшающую адгезию.

Подготовка материала

Перед использованием выдержите баллон при комнатной температуре не менее 3 часов. Энергично встряхивайте баллон в течение 2-3 минут до полного перемешивания состава. Проверьте распыление на ненужной поверхности, убедившись в равномерности факела.

Условия нанесения

Наносите краску при температуре окружающего воздуха от -5 °C до +40 °C. Относительная влажность воздуха не должна превышать 80%. Запрещается окрашивание во время осадков и при скорости ветра более 10 м/с. Температура окрашиваемой поверхности должна быть на 3 °C выше точки росы.

Способ нанесения

Распыляйте краску с расстояния 200-300 мм от поверхности. Наносите тонкие равномерные слои толщиной до 20 мкм по сухому остатку. Движения должны быть плавными, с постоянной скоростью. Перекрывайте предыдущий проход на 50%. Наносите 2-3 слоя для достижения требуемой толщины покрытия. При отрицательных температурах наносите более тонкие слои.

Сушка и отверждение

Межслойная сушка «на отлип» при +20 °C составляет 10 минут. Время полного высыхания при +20 °C — 24 часа. Полный набор оптимальных свойств происходит через 72 часа при +20 °C. При более низких температурах время сушки увеличивается. Не подвергайте окрашенную поверхность механическим нагрузкам до полного отверждения.

Меры безопасности

Работайте в хорошо проветриваемом помещении или на открытом воздухе. Используйте резиновые перчатки и респиратор. Баллон находится под давлением — не нагревайте выше 50 °C, не прокалывайте и не сжигайте после использования. Берегите от детей. При попадании в глаза промойте большим количеством воды и обратитесь к врачу.

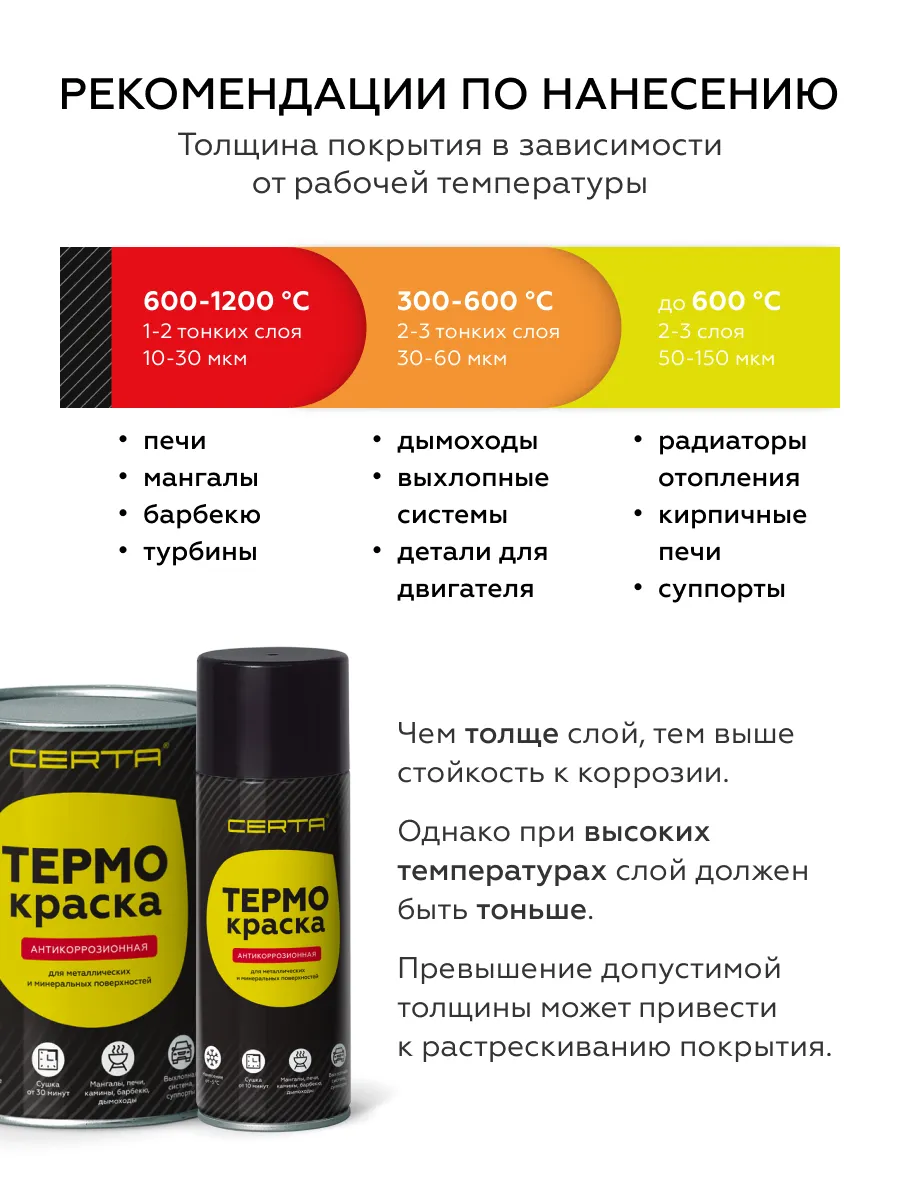

Рекомендуемая толщина покрытия

Толщина термостойкого покрытия напрямую влияет на его рабочую температуру. Слишком толстый слой при нагреве растрескивается и отслаивается, слишком тонкий — не обеспечивает надежную антикоррозионную защиту. Для аэрозольной термокраски CERTA действуют следующие рекомендации.

Не допускается отклонение от минимального значения толщины в меньшую сторону. При нанесении аэрозольной краски толщина одного слоя составляет 15-20 мкм по сухому остатку. Для достижения требуемой толщины наносите необходимое количество слоев с соблюдением времени межслойной сушки.

При измерении толщины покрытия учитывайте шероховатость поверхности. Для профиля шероховатости «тонкий» (25-60 мкм) корректирующая величина составляет 10 мкм, для «среднего» (60-100 мкм) — 25 мкм. Вычитайте корректирующую величину из показаний толщиномера для получения реальной толщины сухого слоя.

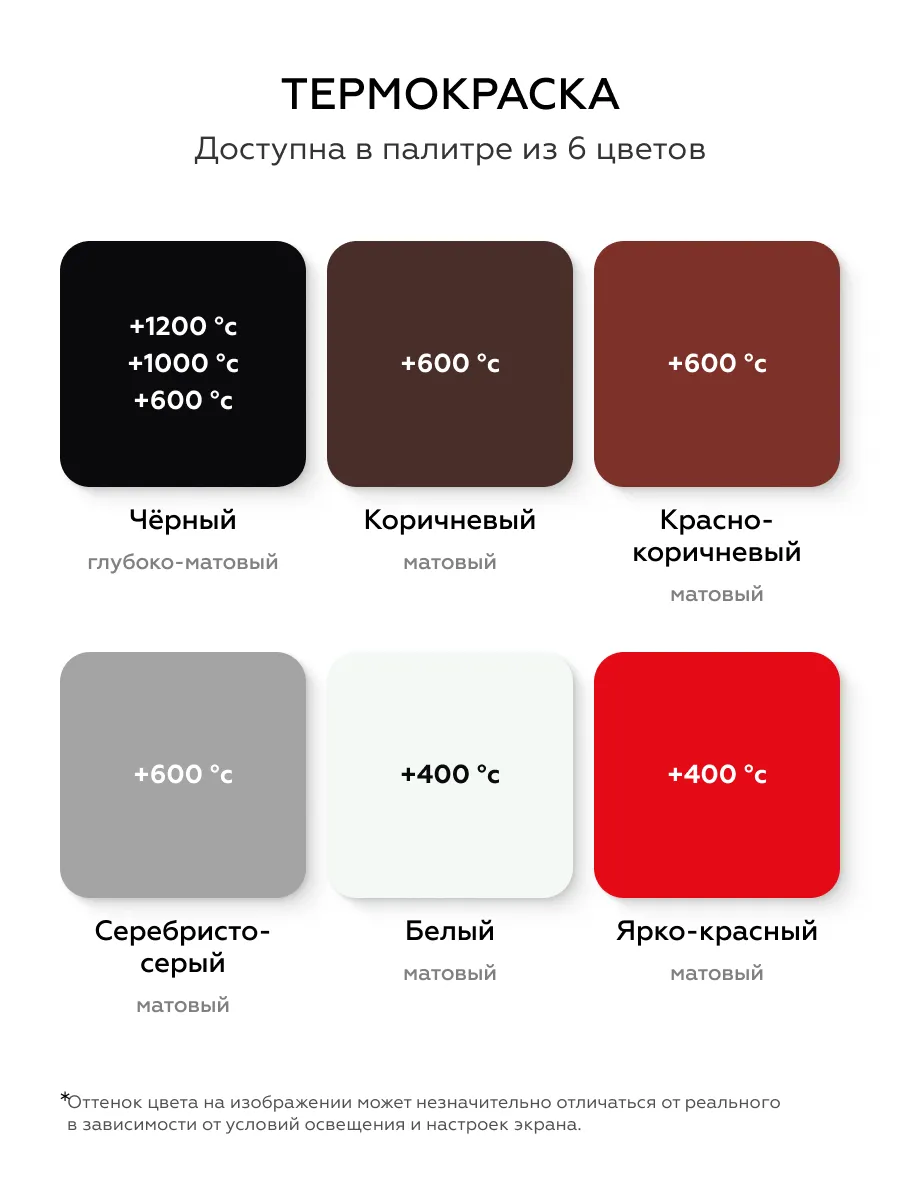

Цвет и фактура

Термокраска CERTA имеет серебристо-серый матовый цвет. Покрытие формирует равномерную матовую поверхность без бликов, что особенно важно при окраске крупных конструкций и элементов интерьера.

Серебристо-серый оттенок визуально напоминает натуральный алюминий и хорошо сочетается с металлическими элементами. При нагреве покрытия до рабочих температур цвет может незначительно изменяться — это допустимо и не влияет на защитные свойства.

При выборе оттенка сверяйте его с соседними серыми тонами по RAL. Для одного видимого контура используйте материал одной партии — это исключает разнооттеночность. Возможно отличие в оттенках эмали одного цвета разных партий.

Матовая фактура скрывает незначительные дефекты основания и менее маркая по сравнению с глянцевыми покрытиями. При термозакалке поверхность приобретает выраженную матовость, допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Как подготовить поверхность перед нанесением?

Поверхность должна быть сухой, чистой, без следов коррозии и острых кромок. При температурах эксплуатации свыше 100 °C обязательна абразивоструйная обработка до степени Sa 2 ½ по ISO 8501-1. Обезжирьте поверхность о-ксилолом, толуолом или растворителем CERTA. Запрещается использовать уайт-спирит и бензин.

Можно ли наносить на старое покрытие?

Допускается нанесение на прочное старое покрытие без отслоений и подпленочной коррозии. Поверхность должна быть чистой и сухой. При наличии повреждений до металла зачистите участок до полного удаления ржавчины и нанесите краску послойно.

Сколько сохнет краска?

Межслойная сушка «на отлип» при +20 °C составляет 10 минут. Полное высыхание при +20 °C — 24 часа. Полный набор оптимальных свойств происходит через 72 часа. При более низких температурах время сушки увеличивается.

Какой расход краски?

Одного баллона 520 мл достаточно для покрытия 1-2 м² поверхности в 2-3 слоя. Расход зависит от шероховатости поверхности, метода нанесения и требуемой толщины покрытия. Для пористых и шероховатых поверхностей расход увеличивается.

Можно ли наносить при минусовой температуре?

Аэрозольная термокраска CERTA предназначена для нанесения при температуре от -5 °C до +40 °C. Перед использованием выдержите баллон при комнатной температуре не менее 3 часов. При отрицательных температурах наносите более тонкие слои.

Как хранить баллон?

Храните баллон в сухом помещении при температуре от -30 °C до +40 °C, вне прямого воздействия солнечных лучей и влаги. Срок годности — 3 года со дня изготовления. Не нагревайте баллон выше 50 °C, не прокалывайте и не сжигайте после использования.

Можно ли использовать краску для автомобильных суппортов?

Да, термокраска CERTA подходит для окраски тормозных суппортов. Покрытие выдерживает нагрев до 600 °C и устойчиво к воздействию минеральных масел, бензина и тормозной жидкости. Тщательно очистите и обезжирьте поверхность перед нанесением.
