Термокраска CERTA, коричневый матовый, до 600°С аэрозоль

Термокраска CERTA в аэрозольной упаковке — готовое решение для защитно-декоративной окраски металлических изделий, работающих при высоких температурах. Материал на основе полиорганосилоксановых смол формирует матовое покрытие, устойчивое к нагреву до 600 °С. Баллон объемом 520 мл позволяет быстро обработать поверхности сложной конфигурации без компрессорного оборудования.

Состав имеет коричневый матовый цвет и предназначен для окраски металлоконструкций, подвергающихся интенсивному тепловому воздействию. Аэрозольный формат упрощает нанесение в труднодоступных местах и делает материал доступным для бытового использования.

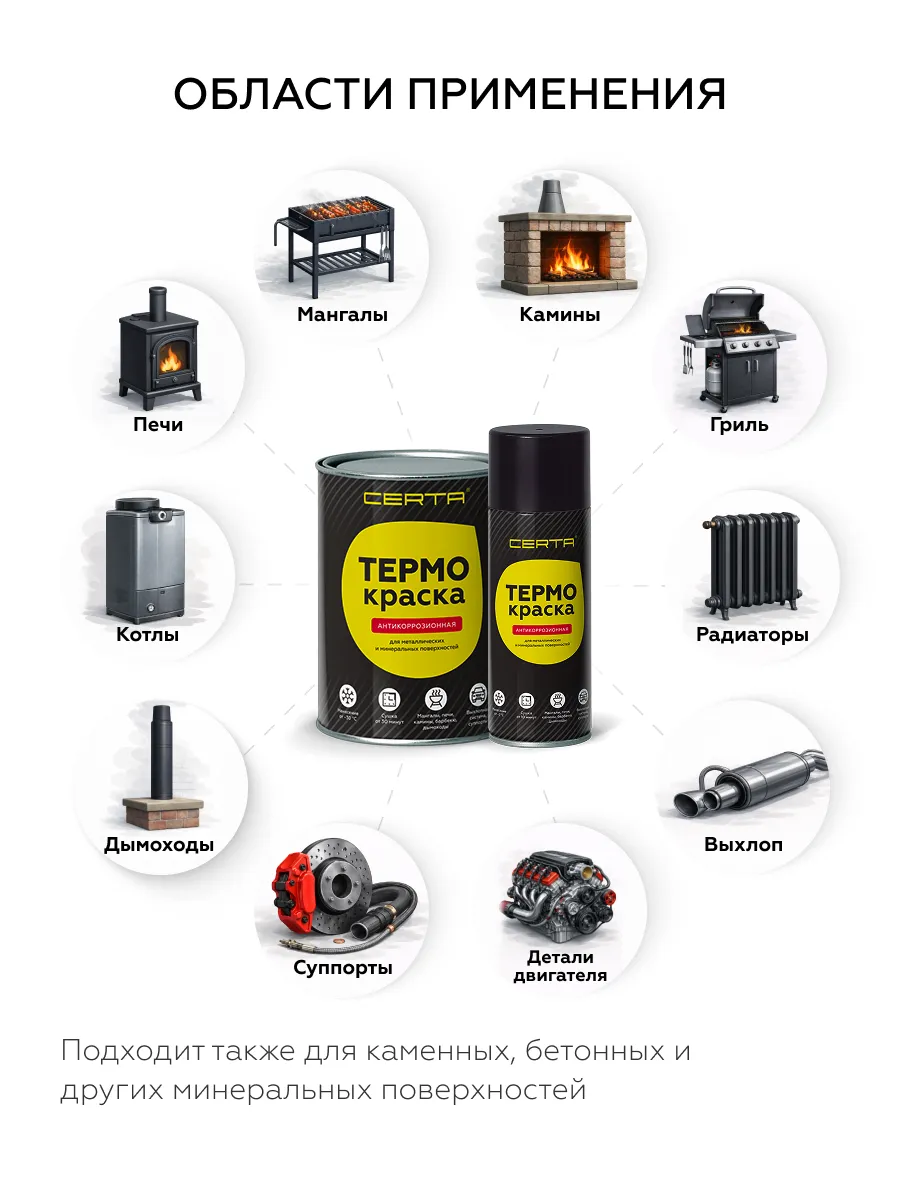

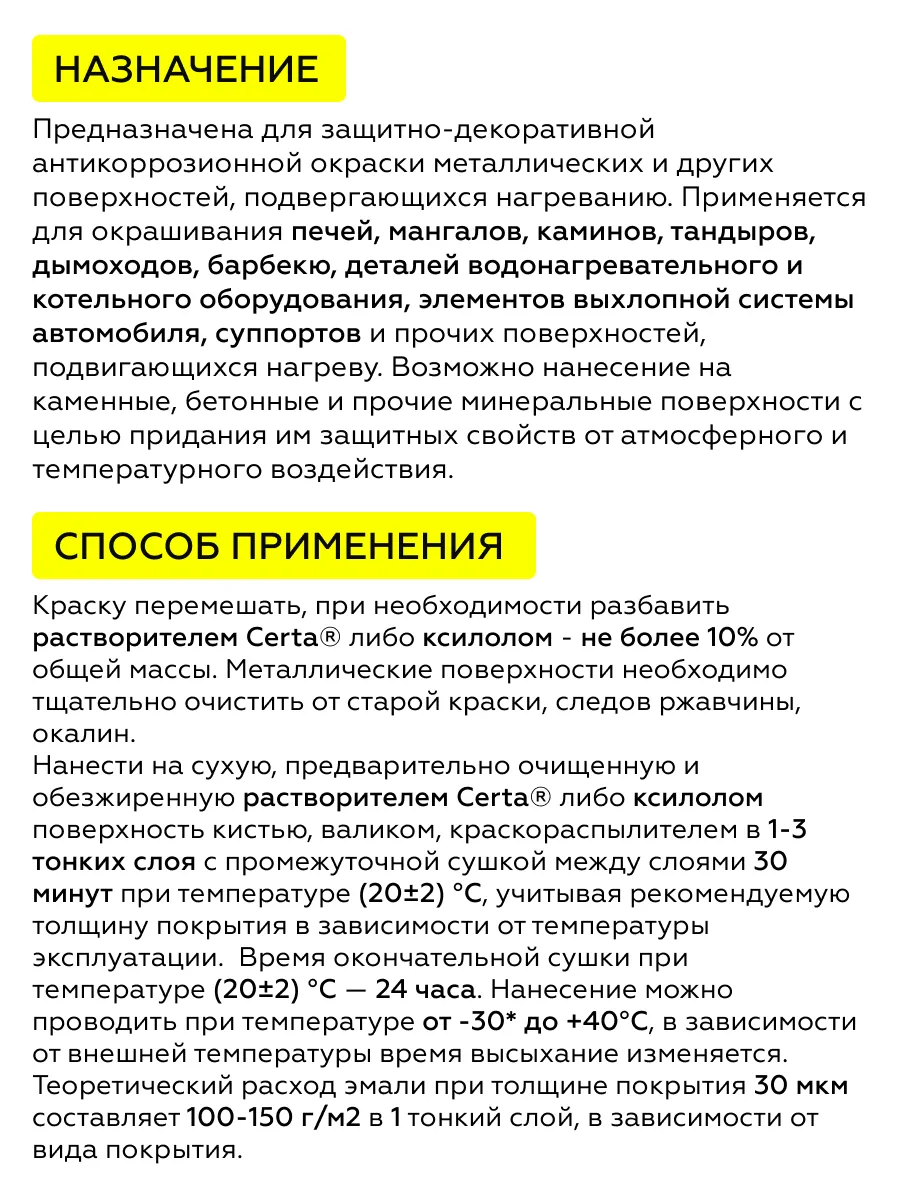

Назначение и область применения

Эмаль применяют для окраски печей, каминов, мангалов, барбекю и аксессуаров к ним. Покрытие выдерживает рабочие температуры до 600 °С, поэтому подходит для деталей выхлопных систем, патрубков, глушителей и других элементов, контактирующих с горячими газами.

Состав наносят на черные и цветные металлы: сталь, чугун, алюминий. Допускается окраска цементно-песчаных поверхностей при умеренном нагреве. Материал работает в атмосферных условиях умеренного и холодного климата, выдерживает перепады температур от −60 °С до +600 °С.

Аэрозольный формат удобен для ремонтных работ, подкраски отдельных участков и окрашивания изделий сложной формы: кованых элементов, решеток, труб, корпусов оборудования. Баллон позволяет наносить состав в местах, куда затруднен доступ кистью или валиком.

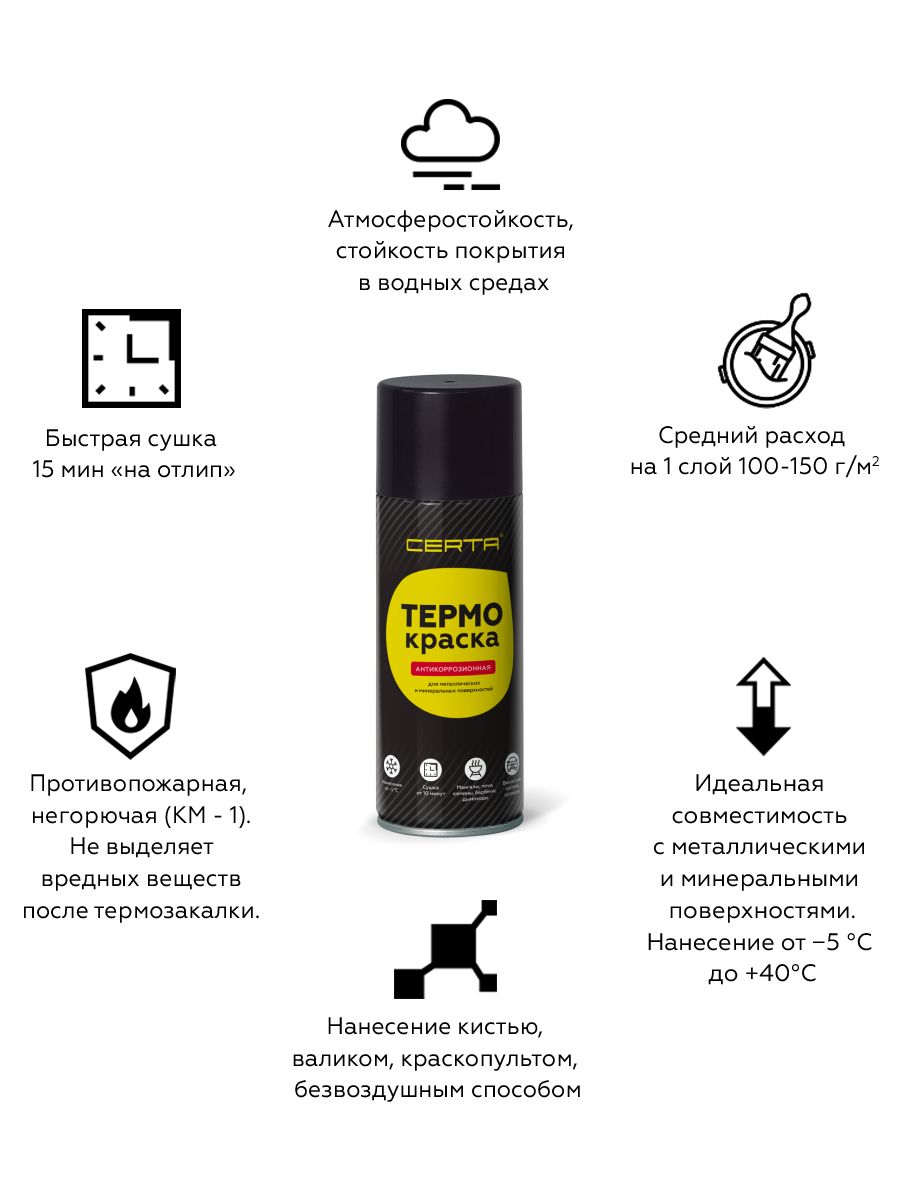

Состав и свойства

Основу материала составляют полиорганосилоксановые (кремнийорганические) смолы, обеспечивающие термостойкость покрытия. При нагреве полимерная матрица не разрушается и сохраняет защитные свойства. Пигментная часть включает термостойкие наполнители, стойкие к длительному воздействию высоких температур.

Покрытие обладает антикоррозионными свойствами. Оно защищает металл от атмосферной коррозии, воздействия влаги и промышленных загрязнений. После полного отверждения образуется прочная пленка, устойчивая к механическим воздействиям и истиранию.

Матовый финиш скрывает незначительные дефекты основания и не создает бликов. Расход материала — 175 г/м² на слой толщиной 50 мкм. Для аэрозольного баллона 520 мл практический расход составляет 1–2 м² поверхности.

Условия эксплуатации

Сформированное покрытие выдерживает нагрев до 600 °С. При первом нагреве возможно незначительное изменение оттенка и появление легкой матовости — нормальный процесс для термостойких эмалей. После термозакалки адгезия и антикоррозионная стойкость увеличиваются.

Полное отверждение при +20 °С занимает 24 часа. До этого момента покрытие не должно подвергаться механическим нагрузкам и контакту с водой. Транспортировку окрашенных изделий выполняют не ранее чем через 72 часа после нанесения.

Срок службы покрытия зависит от температуры эксплуатации и качества подготовки поверхности. При соблюдении технологии нанесения и рекомендованной толщины покрытие сохраняет защитные свойства в течение нескольких лет.

Подготовка основания

Поверхность очищают от грязи, пыли, масляных пятен и непрочно держащейся ржавчины. Рыхлую окалину и отслаивающееся старое покрытие удаляют механическим способом: щеткой по металлу, шлифовальной машинкой или абразивоструйным аппаратом. Острые кромки радиусом менее 2 мм притупляют, сварочные брызги срезают заподлицо.

При наличии плотно сцепленной ржавчины толщиной до 50 мкм допускается окраска без полной зачистки до металла. Для максимального срока службы рекомендуется удалить все продукты коррозии до степени Sa 2½ по ISO 8501-1. Сварные швы и кромки подготавливают до P3 по ISO 8501-3.

Обезжиривание

Обезжиривание выполняют растворителем для красок CERTA, о-ксилолом или толуолом. Состав наносят на чистую безворсовую ветошь и протирают поверхность. Запрещается использовать уайт-спирит, бензин и сольвент — они формируют на металле пленку, ухудшающую адгезию.

После обезжиривания поверхность должна быть сухой. Разрыв между подготовкой и окраской не должен превышать 6 часов на открытом воздухе и 24 часов в помещении.

Приготовление материала

Аэрозольный баллон не требует разбавления. Перед применением его энергично встряхивают в течение 2–3 минут, чтобы пигмент равномерно распределился по объему. При перерывах в работе баллон встряхивают повторно.

Температура баллона должна быть близка к температуре окрашиваемой поверхности. При нанесении в холодное время года баллон выдерживают при комнатной температуре не менее 3 часов.

Условия нанесения

Работы выполняют при температуре окружающего воздуха от −5 °С до +40 °С. Относительная влажность — не более 80 %. Запрещается окрашивать поверхность во время осадков, при тумане и на льду. Температура окрашиваемой поверхности должна быть на 3 °С выше точки росы.

При отрицательных температурах наносят более тонкие слои (до 20 мкм по сухому слою) и увеличивают время межслойной сушки.

Способ нанесения

Баллон держат вертикально на расстоянии 200–300 мм от поверхности. Распыление выполняют равномерными движениями, перекрывая предыдущую полосу на 50 %. Каждый слой наносят тонко, без образования подтеков.

Оптимальное количество слоев — 2–3. Для труднодоступных мест и сварных швов перед распылением наносят «полосовой слой» короткими нажатиями на клапан. После каждого слоя проверяют качество покрытия: не должно быть пропусков, подтеков и шагрени.

Сушка и отверждение

Межслойная сушка «на отлип» при +20 °С занимает 10 минут. Полное высыхание до состояния, допускающего механические нагрузки, — 24 часа при +20 °С. Набор оптимальных свойств происходит в течение 72 часов.

При пониженной температуре время сушки увеличивается. При первом нагреве покрытия до рабочей температуры происходит термозакалка, которая улучшает адгезию и антикоррозионные свойства.

Меры безопасности

Работы выполняют в хорошо проветриваемом помещении или на открытом воздухе. Используют резиновые перчатки и респиратор. Аэрозольный баллон находится под давлением: не нагревать выше +50 °С, не прокалывать и не сжигать после использования.

При попадании состава в глаза промыть большим количеством воды и обратиться к врачу. При загорании использовать углекислотный или пенный огнетушитель, песок, кошму.

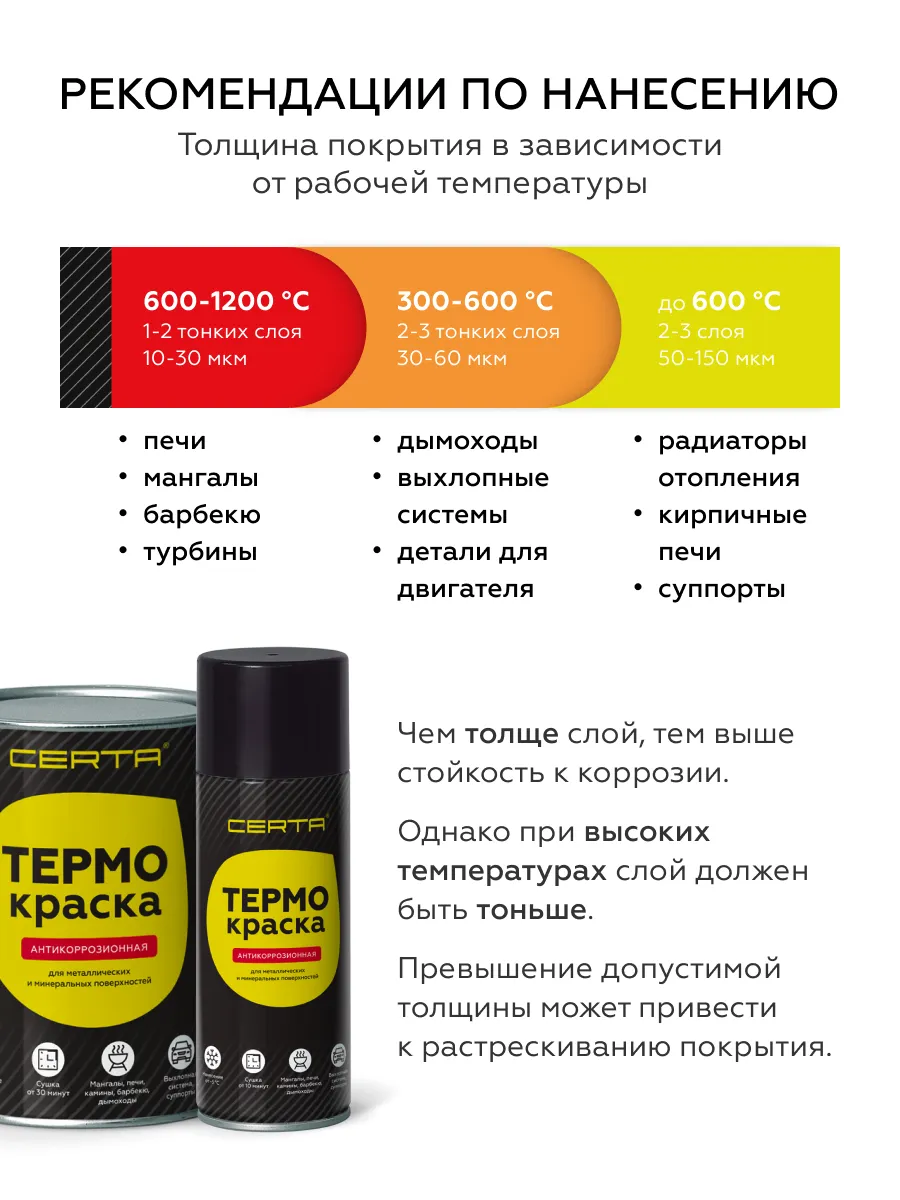

Рекомендуемая толщина покрытия

Толщина термостойкого покрытия напрямую влияет на его работоспособность. Слишком тонкий слой не обеспечивает надежную защиту металла от коррозии, а избыточно толстый может растрескиваться при термоциклах. Для аэрозольной эмали CERTA оптимальная толщина зависит от температуры эксплуатации.

При нанесении аэрозольным способом толщина одного слоя составляет 15–25 мкм. Для достижения рекомендуемой толщины потребуется 2–3 слоя. Не допускается отклонение от минимального значения в меньшую сторону.

При отрицательных температурах нанесения толщина каждого слоя не должна превышать 20 мкм. Для набора требуемой толщины количество слоев увеличивают.

Цвет и фактура

Термокраска CERTA имеет коричневый матовый цвет. Поверхность после высыхания равномерно матовая, без глянцевого блеска. Матовый финиш скрывает мелкие дефекты основания и не создает бликов при освещении.

Коричневый оттенок сохраняет насыщенность при нагреве до 400 °С. При дальнейшем повышении температуры до 600 °С возможны незначительные изменения тона — покрытие может стать немного темнее или приобрести легкий сероватый подтон. Это допустимое изменение декоративных свойств для термостойких эмалей.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении коричневый цвет теплеет, при дневном — сохраняет глубину. Для исключения разнооттеночности при окраске больших поверхностей используют материал одной партии. При стыковке участков, окрашенных из разных баллонов, рекомендуется выполнить пробный выкрас на незаметном участке.

После термозакалки (первого нагрева до рабочей температуры) покрытие приобретает более выраженную матовость. Изменение цвета допускается до балла Ц5 по ГОСТ 9.407.

Как подготовить поверхность перед окраской?

Поверхность очищают от грязи, ржавчины и старого отслаивающегося покрытия до степени Sa 2½ по ISO 8501-1. Сварные швы и кромки подготавливают до P3 по ISO 8501-3. Обезжиривают растворителем для красок CERTA, о-ксилолом или толуолом. Уайт-спирит и бензин использовать нельзя — они ухудшают адгезию.

Можно ли наносить на ржавчину?

Допускается окраска по плотно сцепленной ржавчине толщиной до 50 мкм. Рыхлую ржавчину и окалину обязательно удаляют. Для максимального срока службы рекомендуется очистка до металла. При эксплуатации в условиях термоциклов обязательна абразивоструйная обработка.

Сколько сохнет краска?

Межслойная сушка «на отлип» при +20 °С — 10 минут. Полное высыхание — 24 часа. Набор оптимальных свойств — 72 часа. При пониженной температуре время сушки увеличивается. Транспортировку изделий выполняют не ранее чем через 72 часа после нанесения.

Какой расход у баллона?

Одного баллона 520 мл хватает на 2–3 м² поверхности при расходе 175 г/м² на слой 50 мкм. Для двухслойного покрытия площадь сокращается до 1–1,5 м². Расход зависит от толщины слоя, температуры и потерь при распылении.

Можно ли наносить при минусовой температуре?

Да, до −5 °С. Перед нанесением баллон выдерживают при комнатной температуре не менее 3 часов. Слои наносят более тонкие (до 20 мкм), время сушки увеличивается. Относительная влажность — не более 80 %. Температура поверхности должна быть на 3 °С выше точки росы.

Какой цвет у краски?

Коричневый матовый. При нагреве до 400 °С цвет сохраняется, при дальнейшем нагреве возможны незначительные изменения оттенка. После термозакалки изменение цвета допускается до балла Ц5 по ГОСТ 9.407.

Как хранить баллон?

В сухом помещении при температуре от −30 °С до +40 °С, вдали от источников тепла и солнечных лучей. Не нагревать выше +50 °С, не прокалывать и не сжигать после использования. Срок годности — 36 месяцев.
