Термокраска CERTA, коричневый матовый, до 600°С 0,8 кг

Термокраска CERTA коричневая матовая — это полиорганосилоксановая эмаль для защитно-декоративной обработки металлических и цементно-песчаных поверхностей, работающих при нагреве до 600 °С. Материал поставляется в банке 0,8 кг и рассчитан на точечный ремонт, окраску бытовых приборов и небольших конструкций.

Состав формирует прочное матовое покрытие, устойчивое к нагреву, перепадам температур и атмосферным воздействиям. Сбалансированная рецептура сочетает термостойкость с антикоррозионными свойствами, что позволяет применять эмаль как самостоятельное покрытие или в составе комплексной системы защиты.

Назначение и область применения

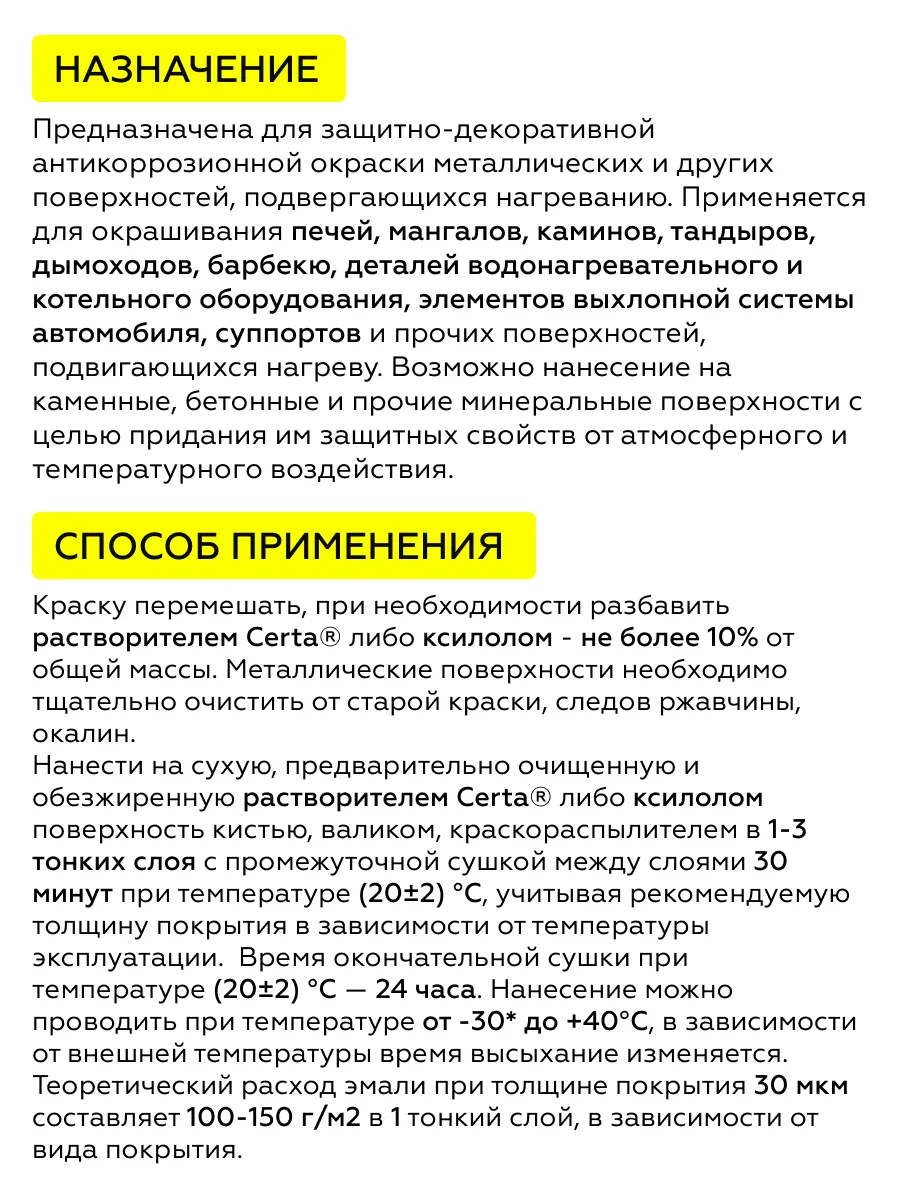

Эмаль разработана для окраски поверхностей, подвергающихся систематическому нагреву. Основные объекты — печи, камины, мангалы, барбекю, котлы отопления, дымоходы и элементы выхлопных систем. Состав подходит для обработки тормозных суппортов, деталей двигателей и другого оборудования, разогревающегося в процессе работы.

Покрытие защищает металл от коррозии в условиях промышленной атмосферы умеренного и холодного климата. Эмаль наносят на новые поверхности или на основания с плотно сцепленной ржавчиной толщиной до 50 мкм. Для ответственных конструкций, эксплуатируемых при температурах выше 100 °С, требуется абразивоструйная подготовка до степени Sa 2½ по ISO 8501-1.

Состав и свойства

Основу материала составляют полиорганосилоксановые смолы, устойчивые к длительному тепловому воздействию. Пигментная часть обеспечивает равномерный коричневый матовый оттенок, который сохраняет декоративные свойства вплоть до максимальной температуры эксплуатации. Антикоррозионные добавки повышают барьерные характеристики покрытия.

Эмаль обладает хорошей адгезией к стали, чугуну, цветным металлам и цементно-песчаным основаниям. После полного отверждения пленка выдерживает циклические нагрев и охлаждение без растрескивания и отслоения. Допускается один цикл замораживания-размораживания готового покрытия и три цикла нагревания-остывания. Теоретический расход составляет 100–150 г/м² при толщине слоя 50 мкм.

Условия эксплуатации

Покрытие сохраняет защитные свойства в диапазоне от минус 60 °С до плюс 600 °С. При нагреве до максимальной температуры допускается изменение цвета до балла Ц5 по ГОСТ 9.407. Прогнозируемый срок службы при толщине покрытия не менее 130 мкм в условиях УХЛ1 достигает 20 лет.

Эмаль устойчива к воздействию растворов солей, нефтепродуктов и промышленной атмосферы. После термозакалки адгезия и антикоррозионная стойкость покрытия возрастают, поверхность приобретает выраженную матовость. Для улучшения защитных свойств при температуре до 100 °С допускается применение с отвердителем CERTA PROFESSIONAL.

Подготовка основания

Поверхность очищают от загрязнений, пыли, рыхлой ржавчины и старых отслаивающихся покрытий. Острые кромки радиусом менее 2 мм притупляют, сварочные брызги и остатки флюса удаляют механическим способом. Прокатную окалину устраняют абразивоструйной обработкой или шлифовальным инструментом.

Для конструкций, эксплуатируемых при температуре выше 100 °С, обязательна абразивоструйная обработка до степени Sa 2½ по ISO 8501-1. При окраске по плотно сцепленной ржавчине толщиной до 50 мкм допускается механическая очистка щеткой или шлифовальным кругом.

Обезжиривание

Обезжиривание выполняют растворителем CERTA, толуолом или о-ксилолом. Состав наносят на чистую ветошь и протирают поверхность непосредственно перед окраской. При отрицательных температурах используют ацетон или толуол. Применение уайт-спирита, бензина и сольвента запрещено.

Разрыв между подготовкой и нанесением не должен превышать 6 часов на открытом воздухе и 24 часа внутри помещения. Окраска по влажной поверхности, льду или снегу не допускается.

Приготовление материала

Эмаль перемешивают в заводской таре электромешалкой не менее 5 минут до полного исчезновения осадка. После перемешивания состав выдерживают 10 минут для удаления пузырей воздуха. Температура эмали должна быть близка к температуре окрашиваемой поверхности.

При необходимости разбавления используют растворитель CERTA. Степень разбавления не должна превышать 10% по массе. Рабочая вязкость по вискозиметру ВЗ-246(4) при 20 °С: для пневматического распыления — 20–30 с, для безвоздушного — 35–50 с, для ручного нанесения — 30–50 с.

Условия нанесения

Эмаль наносят при температуре окружающей среды от минус 30 °С до плюс 40 °С. Относительная влажность воздуха не должна превышать 80%. Окраску не производят во время осадков. При распылении скорость ветра не должна превышать 10 м/с. Температура окрашиваемой поверхности должна быть на 3 °С выше точки росы.

Способ нанесения

Пневматическое распыление: расстояние от сопла до поверхности 200–300 мм, давление воздуха 1,5–2,5 кгс/см², диаметр сопла 1,5–2,5 мм. Безвоздушное распыление: рабочее давление 80–150 бар, диаметр сопла 0,013–0,017 дюйма, угол распыления 20–40°.

При ручном нанесении используют кисти из натуральных волокон или валики без ворса. Сварные швы, торцевые кромки и труднодоступные места предварительно окрашивают кистью в виде полосового слоя. Эмаль наносят в 2–3 слоя. При отрицательных температурах наносят тонкие слои до 20 мкм по сухому слою, увеличивая количество проходов.

Сушка и отверждение

Межслойная сушка при +20 °С составляет 30 минут. При понижении температуры время сушки увеличивается: при 0 °С — 60 минут, при минус 20 °С — 90 минут, при минус 30 °С — 120 минут. Время выдержки покрытия до набора оптимальных свойств при +20 °С — 72 часа.

При эксплуатации покрытия при температуре выше 100 °С требуется горячее отверждение. Покрытие выдерживают на воздухе не менее 1 часа, затем нагревают до рабочей температуры со скоростью не более 5 °С в минуту. После достижения рабочей температуры покрытие выдерживают не менее 3 часов. Процедуру выполняют однократно.

Меры безопасности

Работы выполняют в хорошо проветриваемых помещениях или на открытом воздухе. Используют резиновые перчатки, защитные очки и респираторы. Запрещается нанесение в закрытых помещениях, ямах и колодцах. В зоне радиусом 25 м от места работ запрещено курить и проводить сварочные работы.

При загорании используют песок, кошму, углекислотный или пенный огнетушитель. Оборудование промывают растворителем CERTA, толуолом или о-ксилолом. Остатки материала утилизируют в соответствии с местными нормативными требованиями.

Рекомендуемая толщина покрытия

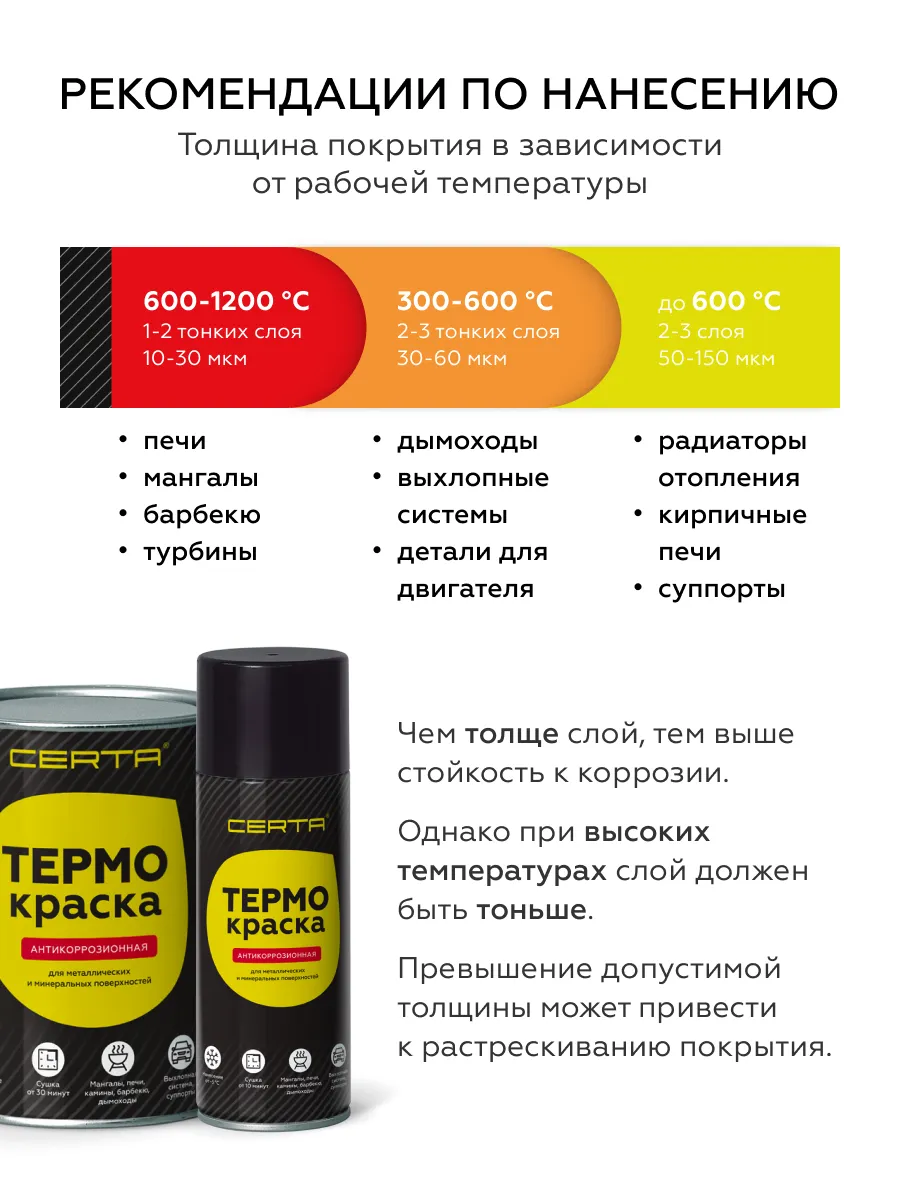

Толщина сухого слоя напрямую определяет защитные свойства покрытия. Слишком тонкий слой не обеспечивает надежной барьерной защиты, избыточно толстый — может привести к растрескиванию при термоциклировании. Ниже приведены рекомендуемые значения в зависимости от температуры эксплуатации.

Не допускается отклонение от минимального значения в меньшую сторону. При замерах толщины учитывают корректирующую величину на шероховатость: для профиля Rz 25–40 мкм она составляет 10 мкм, для Rz 40–80 мкм — 25 мкм. Толщина покрытия на сварных швах может быть увеличена на 30 мкм.

Цвет и фактура

Эмаль выпускается в коричневом матовом исполнении. Поверхность после высыхания равномерно матовая, без глянцевого блеска. Оттенок стабилен в пределах одной партии, однако между разными партиями возможны незначительные различия.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении коричневый цвет теплеет, при дневном — сохраняет глубину. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Вопросы и ответы

Как подготовить поверхность перед окраской?

Поверхность очищают от ржавчины, пыли и загрязнений механическим способом до степени Sa 2½ по ISO 8501-1. Сварные швы и кромки подготавливают до P3 по ISO 8501-3. Затем обезжиривают растворителем CERTA, толуолом или о-ксилолом. Влажность основания не допускается. Температура поверхности должна быть минимум на 3 °С выше точки росы.

Можно ли наносить на старое покрытие?

Допускается нанесение на плотно сцепленную ржавчину толщиной до 50 мкм. Старые отслаивающиеся покрытия удаляют механическим способом. Нанесение на другие лакокрасочные материалы требует проверки на совместимость. При окраске по ржавчине без абразивоструйной обработки срок службы покрытия снижается.

Сколько сохнет эмаль?

Межслойная сушка при +20 °С — 30 минут. Полное отверждение до набора оптимальных свойств — 72 часа при +20 °С. При понижении температуры время сушки увеличивается: при 0 °С — 60 минут, при минус 20 °С — 90 минут. При эксплуатации выше 100 °С требуется горячее отверждение со скоростью нагрева не более 5 °С в минуту.

Какой расход эмали?

Теоретический расход составляет 100–150 г/м² при толщине слоя 50 мкм. Фактический расход зависит от метода нанесения, шероховатости поверхности и квалификации исполнителя. При пневматическом распылении потери составляют 10–15%, при безвоздушном — 5–10%.

Можно ли наносить при минусовой температуре?

Да, эмаль можно наносить при температуре до минус 30 °С. При отрицательных температурах наносят тонкие слои до 20 мкм по сухому слою, увеличивая количество проходов. Межслойная сушка при минус 20 °С — 90 минут, при минус 30 °С — 120 минут.

Как хранить эмаль?

В герметично закрытой таре, в сухом помещении, защищенном от прямых солнечных лучей, при температуре от минус 30 °С до плюс 40 °С. Гарантийный срок хранения — 36 месяцев со дня изготовления. Допускается один цикл замораживания-размораживания готового покрытия.

Изменяется ли цвет при нагреве?

При нагреве выше 400 °С возможно изменение оттенка. Степень изменения оценивается по ГОСТ 9.407 и допускается до балла Ц5. Для ответственных декоративных поверхностей рекомендуется пробный выкрас с термообработкой перед началом работ.
