Термокраска CERTA, ярко-красный матовый, до 400°С 0,8 кг

Термокраска CERTA ярко-красного матового цвета — это полиорганосилоксановый состав для защитно-декоративной окраски металлических поверхностей, работающих при нагреве до 400 °С. Материал сохраняет адгезию и антикоррозионные свойства при циклических температурных нагрузках. Эмаль поставляется в банке 0,8 кг, что удобно для точечного ремонта или окраски ограниченных по площади элементов.

Состав формирует равномерное матовое покрытие с насыщенным тоном. Материал разработан для условий умеренного и холодного климата, включая промышленную атмосферу. Подходит для окраски печей, каминов, мангалов, деталей выхлопных систем, котлов и другого нагревающегося оборудования.

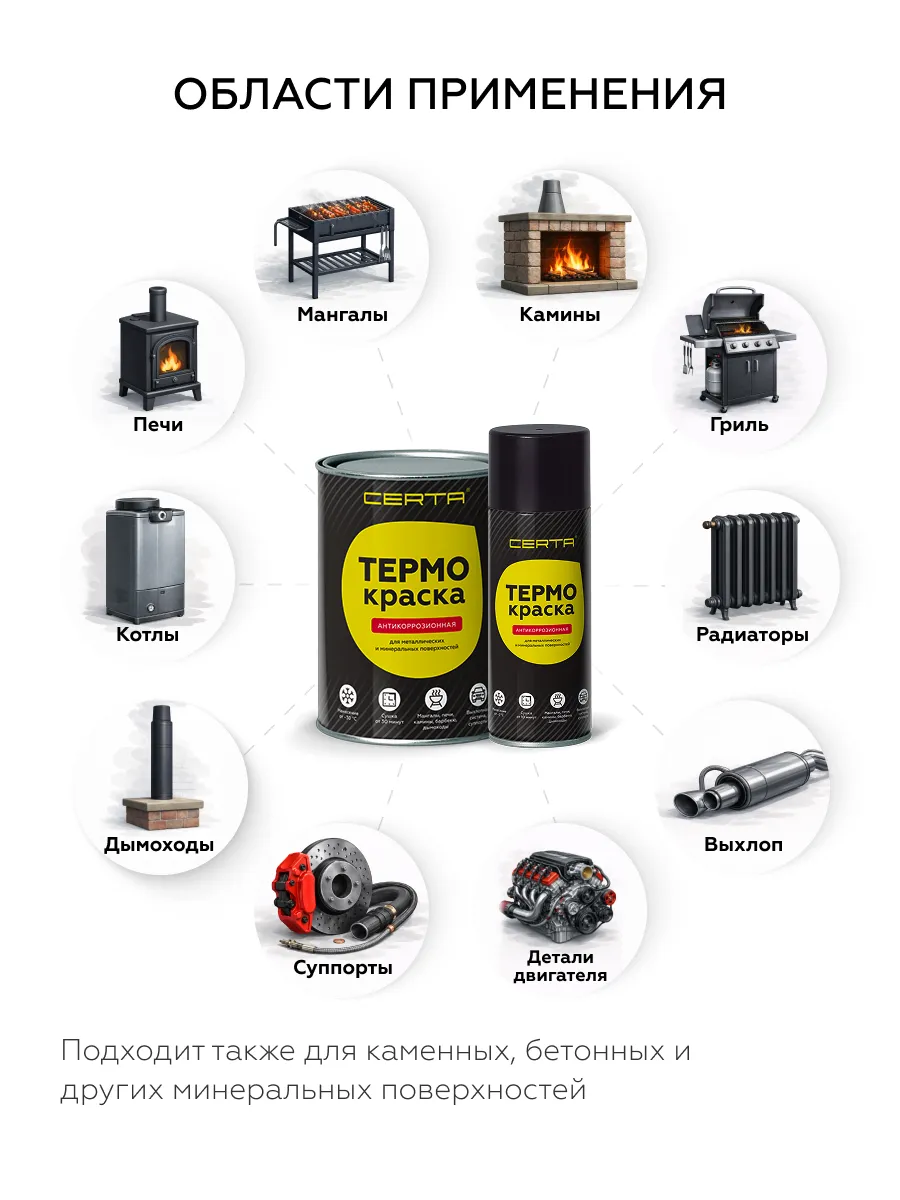

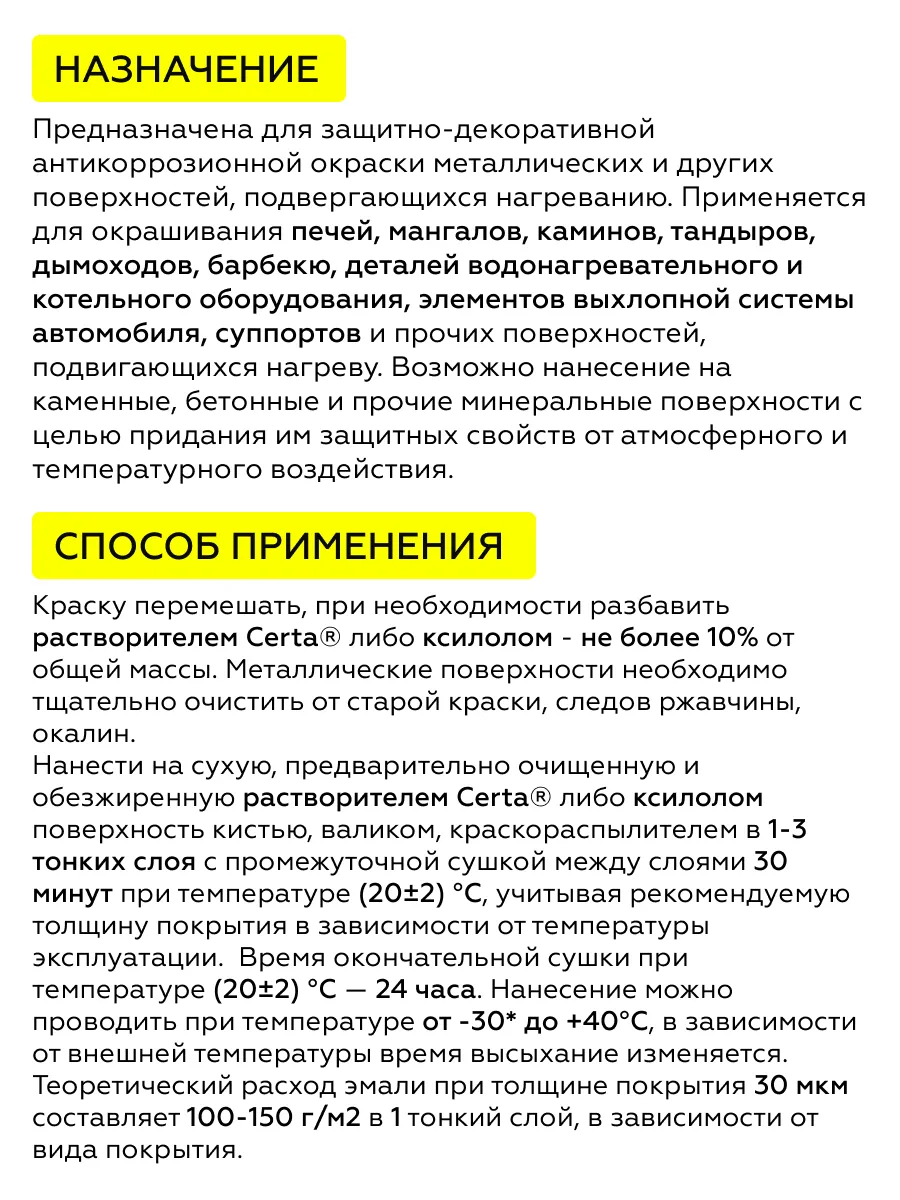

Назначение и область применения

Эмаль защищает металлические и цементно-песчаные поверхности, эксплуатируемые при температурах от минус 60 °С до плюс 400 °С. Основные объекты применения — элементы печей и каминов, банные печи, мангалы и барбекю, аксессуары к ним, детали систем выхлопа и отвода отработанных газов, автоглушители, тормозные суппорты, нагревающиеся детали двигателей.

Покрытие также применяется для окраски газопроводов, паропроводов, промышленных дымовых труб, опор ЛЭП, конструкций мостов и путепроводов, мачт сотовой связи, котельного и теплообменного оборудования. В каждом случае материал обеспечивает долговременную защиту от коррозии при воздействии повышенных температур и агрессивных факторов промышленной атмосферы.

Эмаль может использоваться как самостоятельное покрытие, так и в составе системы с грунтовочными составами. При окраске изделий, эксплуатируемых при температурах выше 100 °С, рекомендуется абразивоструйная подготовка поверхности для обеспечения максимальной адгезии и длительного срока службы.

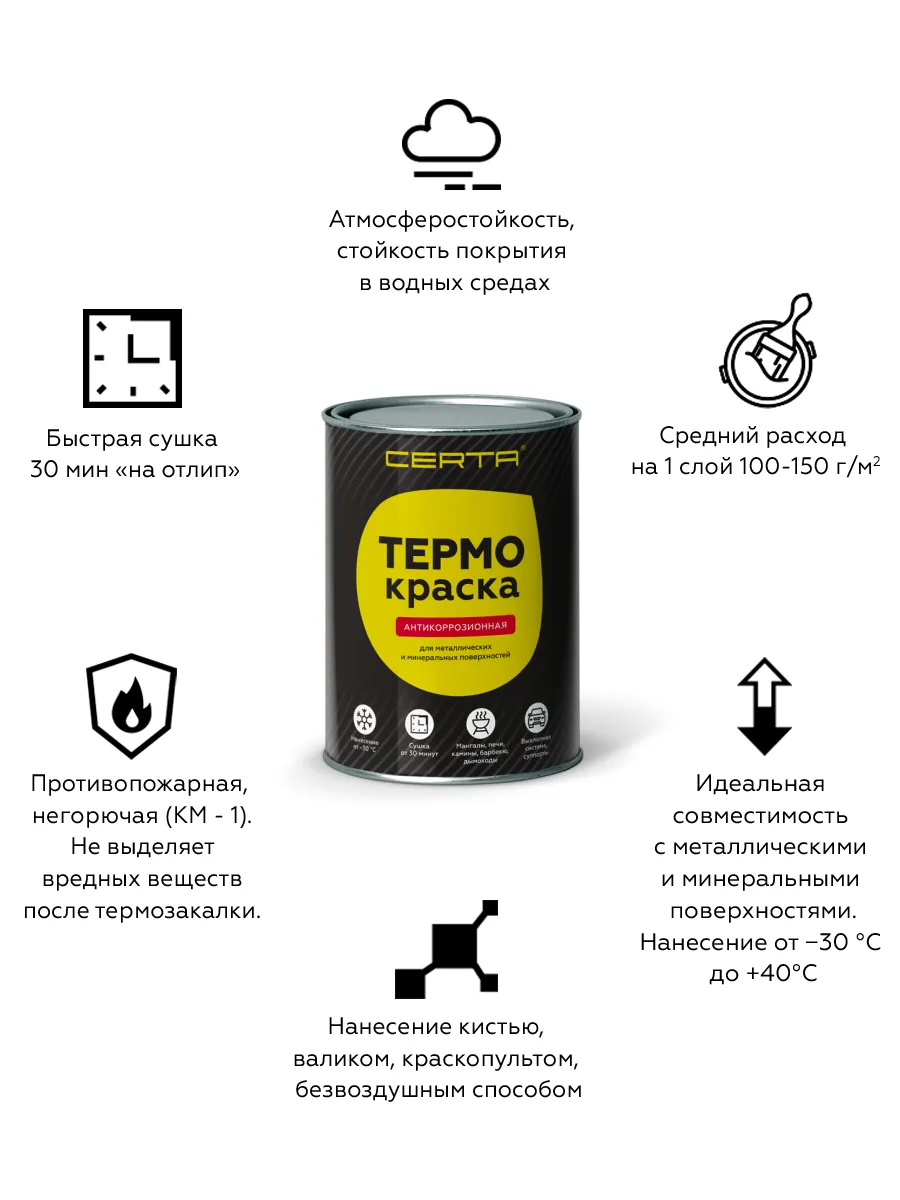

Состав и свойства

Термокраска CERTA — это полиорганосилоксановый материал, устойчивый к нагреву до 400 °С. Плёнкообразующая основа обеспечивает стабильность покрытия при циклических температурных нагрузках. Пигментная часть подобрана таким образом, чтобы сохранять цвет и целостность слоя при длительном воздействии высоких температур.

Покрытие характеризуется высокой адгезией к стали, чугуну и цветным металлам. Материал стоек к воздействию растворов солей, нефти и нефтепродуктов, что расширяет область его применения. Прогнозируемый срок службы покрытия в условиях промышленной атмосферы умеренного и холодного климата при толщине защитного слоя не менее 130 мкм достигает 20 лет.

Эмаль не содержит компонентов, разрушающихся при нагреве до 400 °С. После термозакалки покрытие приобретает выраженную матовость, адгезия и антикоррозионная стойкость увеличиваются. Допускается изменение цвета в зависимости от температуры эксплуатации — это нормативное явление для термостойких материалов.

Условия эксплуатации

Покрытие рассчитано на длительную работу при температурах от минус 60 °С до плюс 400 °С. Материал сохраняет защитные свойства при воздействии промышленной атмосферы, растворов солей, нефти и нефтепродуктов. Допускается 1 цикл замораживания-размораживания и 3 цикла нагревания-остывания.

Полное отверждение покрытия при температуре плюс 20 °С занимает 72 часа. До набора оптимальных свойств покрытие не должно подвергаться механическим нагрузкам. Транспортирование и монтаж окрашенных конструкций допускается не ранее чем через 72 часа после нанесения финишного слоя.

Подготовка основания

Поверхность металла толщиной не менее 1 мм должна быть сухой и чистой. Удалите заусенцы, острые кромки радиусом менее 2 мм, сварочные брызги, подрезы от сварки, следы резки и остатки флюса. Сварные швы и кромки очистите до степени «Р3» по ISO 8501-3.

При эксплуатации покрытия при температурах свыше 100 °С обязательна абразивоструйная обработка до степени Sa 2 ½ по ISO 8501-1:2007. Такая подготовка обеспечивает адгезию с металлом и удаляет следы язвенной коррозии. При обнаружении водорастворимых солей по ISO 8502-6 в количестве, превышающем 100 мг/м², удалите их обмывом пресной водой под высоким давлением.

Обезжиривание

Обезжирьте поверхность растворителем CERTA, толуолом или о-ксилолом. Запрещается использовать уайт-спирит, бензин и сольвент — эти материалы формируют на поверхности плёнку, ухудшающую контакт покрытия с металлом. Протирайте поверхность чистой хлопчатобумажной тканью, не оставляющей ворса. Температура окрашиваемой поверхности должна быть на 3 °С выше точки росы.

Приготовление материала

Перед применением тщательно перемешайте эмаль по всему объёму тары. При необходимости профильтруйте материал. Температура эмали должна быть близка к температуре окрашиваемой поверхности. Для разбавления применяйте растворитель для красок CERTA. Степень разбавления не должна превышать 10 % по массе. Разбавляйте постепенно, небольшими порциями с перемешиванием.

К разбавлению рекомендуется только необходимое в течение рабочей смены количество материала. Не разбавляйте всю банку, если планируете использовать её частями.

Условия нанесения

Наносите эмаль при отсутствии атмосферных осадков, относительной влажности воздуха не более 80 %, температуре от минус 30 °С до плюс 40 °С. При отрицательных температурах накрашивайте тонкими слоями до 20 мкм по сухому слою (ориентировочно 60 мкм по мокрому). Запрещается окрашивание по влажной поверхности, льду и снегу.

Способ нанесения

Окрашивайте в 2-3 слоя. Рекомендуемая толщина однослойного покрытия — 40-50 мкм по сухому слою. Режим окрасочного оборудования настраивайте так, чтобы на окрашиваемой поверхности в диаметре отпечатка факела образовывалась ровная «мокрая» плёнка без пропусков, подтёков и шагрени.

Используйте валики без ворса и кисти из натуральных волокон — синтетические материалы разрушаются под действием растворителя. Окрашивание кистью проводите однонаправленными движениями без втирания. На сварные швы, торцевые кромки и труднодоступные места перед распылением нанесите эмаль в виде «полосового слоя» кистью. Толщина покрытия на сварных швах может быть увеличена на 30 мкм.

Работы по окрашиванию больших площадей проводите в один проход с использованием материала одной партии. Это исключает появление видимых стыков и разнооттеночности.

Сушка и отверждение

Время межслойной сушки покрытия толщиной 50 мкм по сухому слою при температуре плюс 20 °С — 30 минут. При температуре 0 °С время межслойной сушки увеличивается до 60 минут, при минус 20 °С — до 90 минут, при минус 30 °С — до 120 минут.

Рекомендуемое минимальное время сушки покрытия при плюс 20 °С — 24 часа. Полное отверждение до набора оптимальных свойств — 72 часа при плюс 20 °С. При вводе оборудования в эксплуатацию с рабочей температурой выше 100 °С выполните постепенный нагрев покрытия со скоростью не более 5 °С в минуту и выдержите при рабочей температуре не менее 3 часов.

Меры безопасности

Работайте в хорошо проветриваемом помещении или на открытом воздухе. Используйте резиновые перчатки, защитные очки и газо-пылезащитные респираторы. Эмаль относится к легковоспламеняющимся жидкостям. В зоне радиусом 25 м от места ведения работ запрещается курить, разводить огонь и производить сварочные работы. При загорании используйте песок, кошму, асбестовое одеяло, пенный или углекислотный огнетушитель.

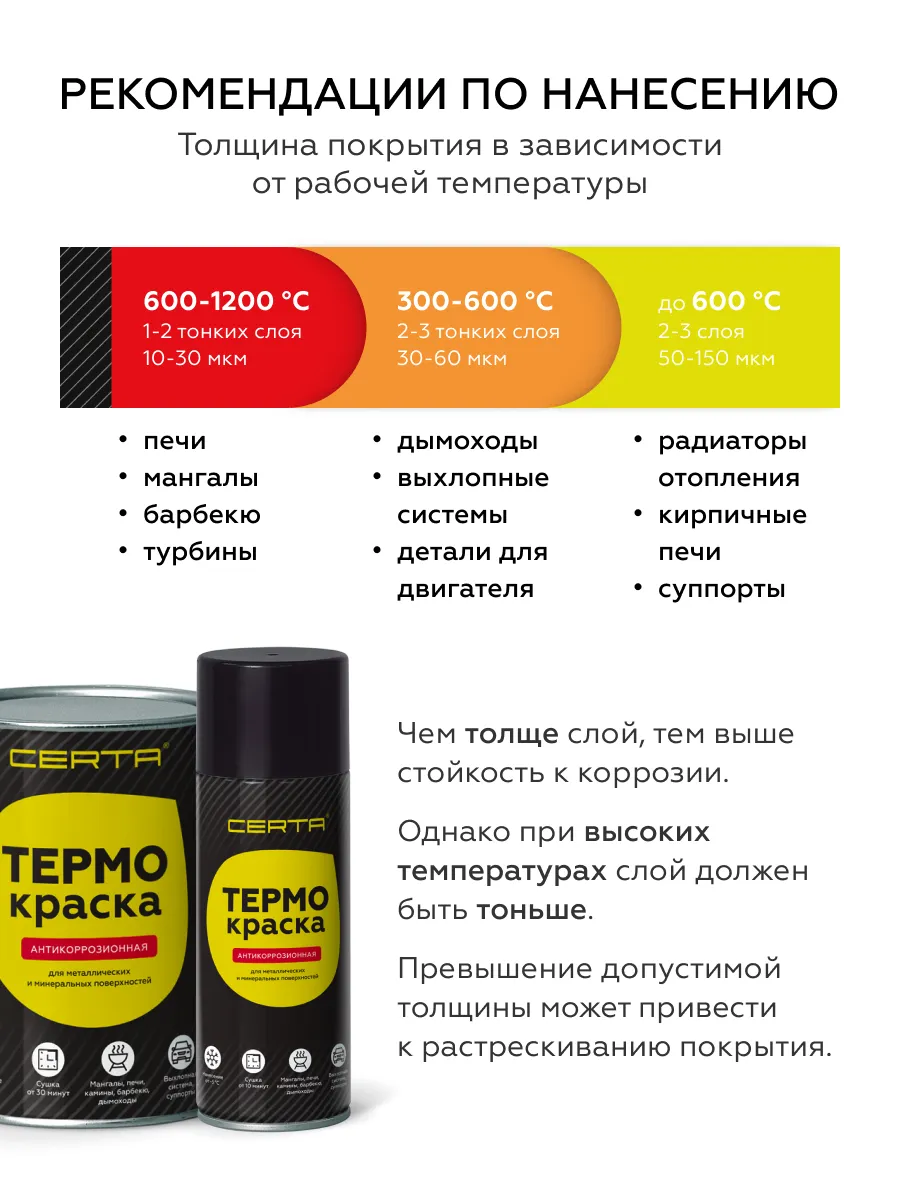

Рекомендуемая толщина покрытия

Правильная толщина покрытия определяет долговечность защиты и стабильность декоративных свойств. Слишком тонкий слой не обеспечивает надёжной антикоррозионной защиты, избыточно толстый — может привести к растрескиванию при термоциклах. Для термостойкой эмали CERTA действуют следующие рекомендации в зависимости от температуры эксплуатации.

Не допускается отклонение от минимального значения толщины в меньшую сторону. При замерах толщины сухого слоя учитывайте корректирующую величину на шероховатость поверхности. Для профиля шероховатости Rz 25-40 мкм корректирующая величина составляет 10 мкм, для Rz 40-80 мкм — 25 мкм.

Цвет и фактура

Эмаль формирует матовую поверхность ярко-красного цвета. После термического воздействия покрытие приобретает более выраженную матовость, что соответствует нормативным требованиям ГОСТ 9.407. Допускается изменение цвета до балла Ц5 в зависимости от температуры эксплуатации.

При нагреве до 200 °С цвет практически не изменяется. При температуре 250 °С возможно незначительное изменение тона. При длительной эксплуатации при 300-400 °С покрытие темнеет, что является нормативным поведением термостойких материалов.

Для исключения разнооттеночности окрашивайте изделия одного видимого контура материалом одной партии. Перед стыковкой элементов, окрашенных из разных партий, рекомендуется выполнить пробный выкрас. При заказе уточняйте номер партии у поставщика.

Как подготовить поверхность перед окраской?

Поверхность должна быть сухой и чистой, без следов коррозии, заусенцев и острых кромок. При эксплуатации при температурах свыше 100 °С обязательна абразивоструйная обработка до степени Sa 2 ½ по ISO 8501-1:2007. Сварные швы и кромки очищаются до степени «Р3» по ISO 8501-3. Обезжиривание производится растворителем CERTA, толуолом или о-ксилолом. Запрещается использовать уайт-спирит, бензин и сольвент.

Можно ли наносить на старое покрытие?

При проведении ремонта покрытия поверхность должна быть сухой, чистой, без участков с подплёночной коррозией и отслоениями. Старое покрытие, потерявшее адгезию, необходимо удалить. Нанесение на неподготовленное основание снижает срок службы покрытия.

Сколько сохнет эмаль?

Межслойная сушка при температуре плюс 20 °С — 30 минут. Рекомендуемое минимальное время сушки покрытия — 24 часа. Полное отверждение до набора оптимальных свойств — 72 часа при плюс 20 °С.

Какой расход у эмали?

Теоретический расход составляет 100-150 г/м² при толщине покрытия 50 мкм по сухому слою. Фактический расход зависит от способа нанесения, шероховатости поверхности и квалификации исполнителя. При распылении потери материала выше, чем при нанесении кистью.

Можно ли наносить при минусовой температуре?

Да, эмаль наносится при температуре от минус 30 °С до плюс 40 °С. При отрицательных температурах накрашивайте тонкими слоями до 20 мкм по сухому слою. Время межслойной сушки при минус 30 °С увеличивается до 120 минут.

Как хранить эмаль?

Эмаль хранится в герметичной таре, вне прямого воздействия солнечных лучей и влаги, при температуре от минус 30 °С до плюс 40 °С. Гарантийный срок хранения — 3 года со дня изготовления. Транспортировка осуществляется по ГОСТ 9980.5.

Какой цвет будет после нагрева?

При нагреве до 200 °С цвет практически не изменяется. При 250 °С возможно незначительное изменение тона. При длительной эксплуатации при 300-400 °С покрытие темнеет. Это нормативное поведение термостойких материалов, соответствующее ГОСТ 9.407.
