Термокраска CERTA, черный глубокоматовый, до 1200°С 0,8 кг

Термокраска CERTA в черном глубокоматовом исполнении предназначена для защиты металлических и цементно-песчаных поверхностей, работающих при температурах до 1200 °С. Материал формирует стойкое покрытие, выдерживающее интенсивный нагрев и циклические перепады температур. Состав поставляется в банке 0,8 кг, что удобно для точечного ремонта или окрашивания ограниченных по площади элементов.

Покрытие на основе полиорганосилоксановой композиции сохраняет целостность и адгезию в экстремальных условиях. Глубокоматовая фактура не дает бликов и маскирует неровности основания. Эмаль подходит для профессионального применения и бытового ремонта.

Назначение и область применения

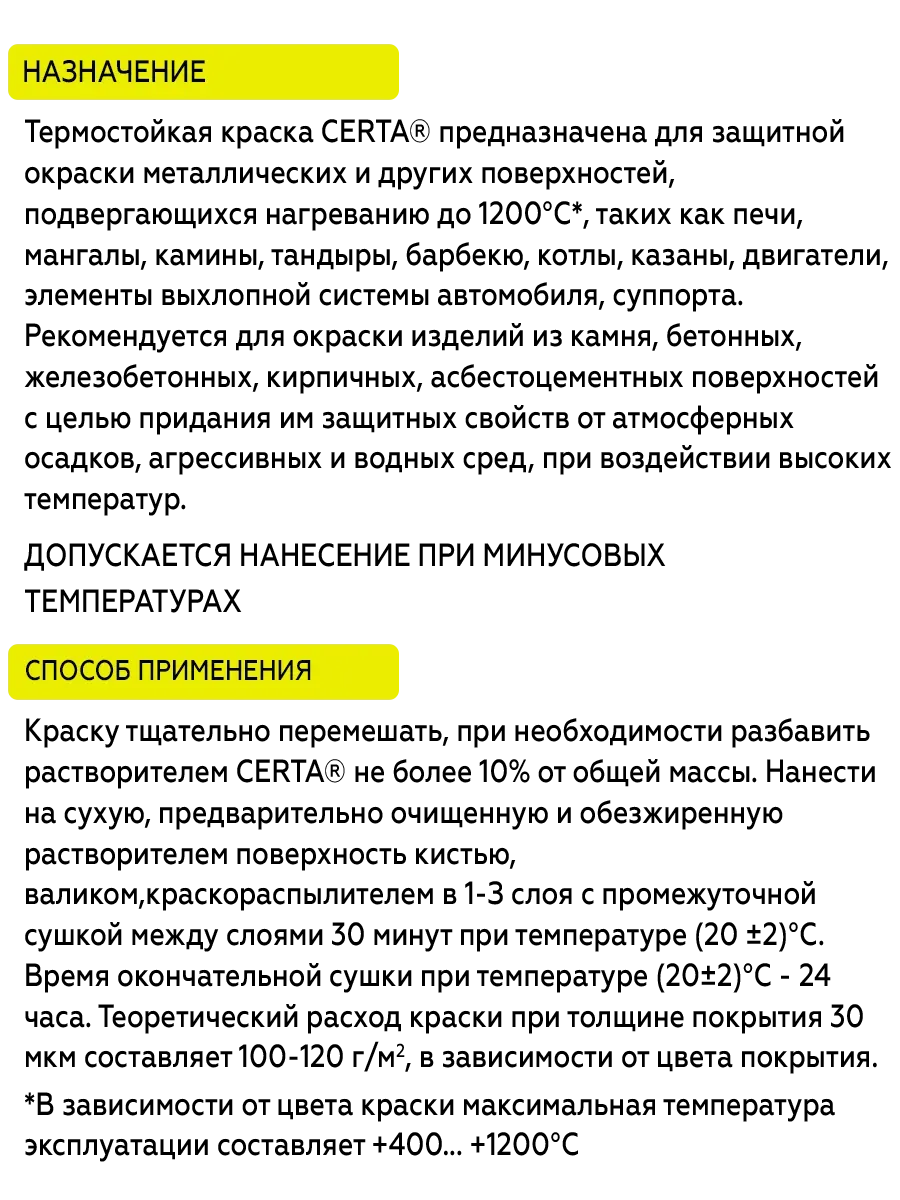

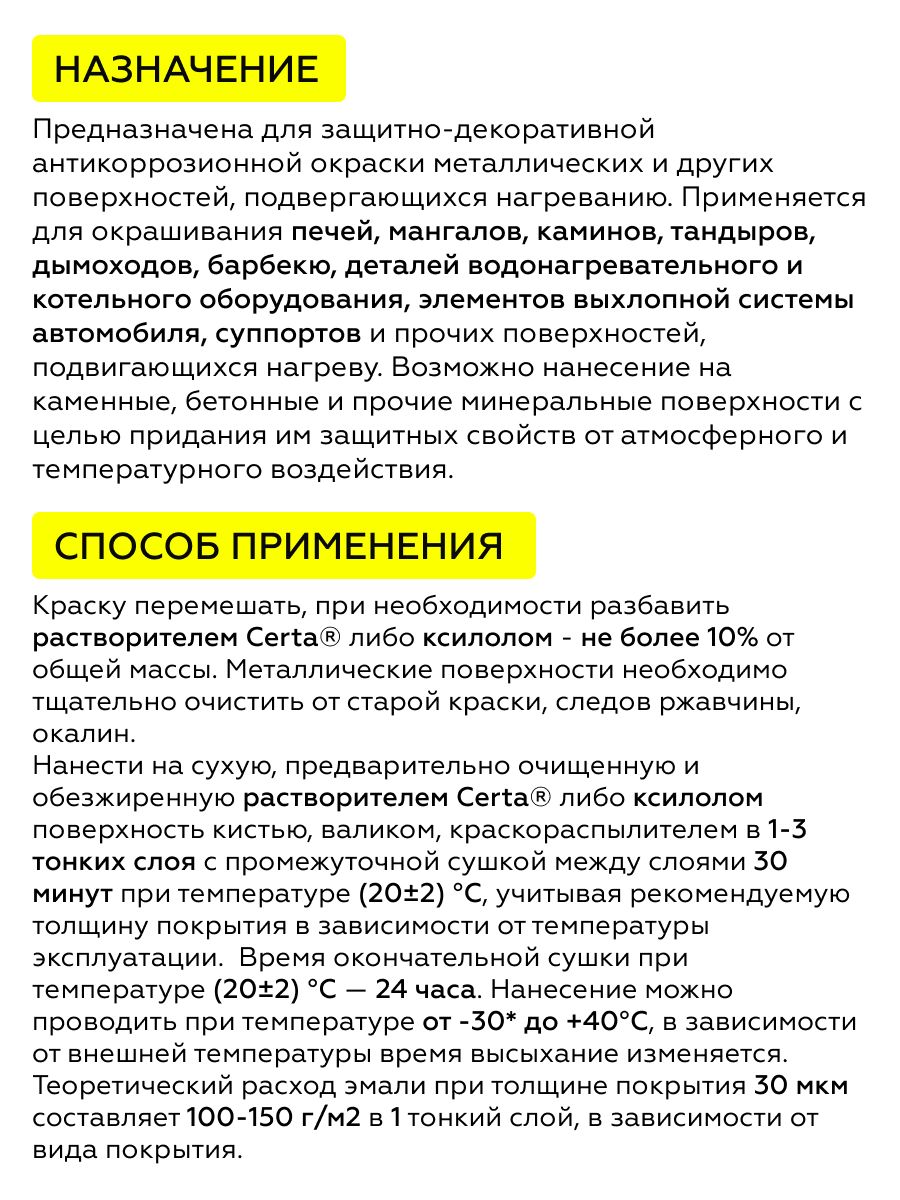

Материал разработан для оборудования и конструкций, подвергающихся воздействию высоких температур. Типовые объекты — печи, камины, мангалы и аксессуары к ним, детали выхлопных систем, автоглушители, тормозные суппорты, нагревающиеся части двигателей. Состав также применяют для защиты газопроводов, паропроводов, промышленных дымовых труб, опор ЛЭП, мачт сотовой связи и котельного оборудования.

Эмаль наносят на сталь, чугун, цветные металлы и цементно-песчаные основания. Покрытие выдерживает как постоянный нагрев, так и циклические перепады температуры. При использовании в системе с другими материалами предел термостойкости определяется всей системой в совокупности, поэтому перед комбинированием уточняют параметры каждого слоя.

Состав и свойства

Основа эмали — полиорганосилоксановая композиция, стойкая к окислению при высоких температурах. Пигментная часть подобрана так, чтобы сохранять цвет и целостность пленки при нагреве до 1200 °С. После термозакалки покрытие приобретает выраженную матовость, адгезия к основанию и антикоррозионная стойкость возрастают.

Материал образует покрытие с равномерной глубокоматовой фактурой, не дающей бликов. Это важно для элементов, находящихся в зоне прямого освещения. Эмаль устойчива к кратковременному воздействию влаги и атмосферных факторов в период между нагревом и остыванием. Расход материала составляет 100–150 г/м² на один слой.

Условия эксплуатации

Покрытие сохраняет защитные свойства в диапазоне от минус 60 °С до плюс 1200 °С в зависимости от цвета и толщины слоя. Прогнозируемый срок службы при толщине равномерного защитного покрытия не менее 130 мкм в условиях УХЛ1 по ГОСТ 15150-69 достигает 20 лет. Допускается один цикл замораживания-размораживания и три цикла нагревания-остывания без потери эксплуатационных характеристик.

После теплового воздействия возможно изменение декоративных свойств до балла Ц4 по ГОСТ 9.407. Это нормальное поведение термостойких материалов, не влияющее на защитную функцию.

Подготовка основания

Поверхность очищают от загрязнений, масел и рыхлой ржавчины. Острые кромки радиусом менее 2 мм притупляют, сварочные брызги и остатки флюса удаляют. При эксплуатации выше 100 °С обязательна абразивоструйная обработка до степени Sa 2 ½ по ISO 8501-1. Степень очистки сварных швов — Р3 по ISO 8501-3.

Водорастворимые соли при обнаружении смывают пресной водой под высоким давлением. Поверхность должна быть сухой. Температура основания — на 3 °С выше точки росы.

Обезжиривание

Обезжиривание выполняют растворителем для красок CERTA, толуолом или о-ксилолом. Запрещается использовать уайт-спирит, бензин и сольвент. Эти средства формируют на металле пленку, ухудшающую контакт покрытия с основанием.

После обезжиривания поверхность протирают чистой безворсовой тканью. Контроль чистоты — белой хлопчатобумажной тканью, на ней не должно оставаться следов.

Приготовление материала

Эмаль перемешивают в заводской таре до однородности по всему объему. При необходимости профильтровывают. Температура материала должна быть близка к температуре окрашиваемой поверхности.

Для разбавления применяют растворитель для красок CERTA. Степень разбавления не превышает 10 % по массе. Разбавляют только то количество материала, которое планируют израсходовать за рабочую смену. Растворитель добавляют постепенно, небольшими порциями, при постоянном перемешивании.

Условия нанесения

Работы выполняют при отсутствии атмосферных осадков и относительной влажности воздуха не более 80 %. Температура окружающей среды — от минус 30 °С до плюс 40 °С. При отрицательных температурах эмаль наносят тонкими слоями до 20 мкм по сухому слою.

Температура окрашиваемой поверхности должна быть на 3 °С выше точки росы. Запрещается наносить материал на влажное, обледенелое или заснеженное основание.

Способ нанесения

Предпочтительный метод — распыление. Он обеспечивает равномерную толщину и стабильный декоративный эффект. Допустимо нанесение кистью из натуральных волокон или валиком без ворса. Кистью работают однонаправленными движениями без втирания.

На сварные швы, торцевые кромки и труднодоступные места перед распылением наносят «полосовой слой» кистью. Толщина покрытия на сварных швах может быть увеличена на 30 мкм. Окрашивание больших площадей выполняют в один проход материалом одной партии.

Рекомендуемое количество слоев — 1–2. При разбавлении эмали количество проходов увеличивают.

Сушка и отверждение

Межслойная сушка при +20 °С — не менее 30 минут. Время выдержки до набора оптимальных свойств при +20 °С — 72 часа. Полное высыхание при +20 °С — 24 часа.

При отрицательных температурах время межслойной сушки увеличивается. Ориентировочные значения: при минус 30 °С — 120 минут, при минус 20 °С — 90 минут, при 0 °С — 60 минут.

Транспортирование и монтаж конструкций выполняют не ранее чем через 72 часа после нанесения финишного слоя. При отрицательных температурах время выдержки увеличивают в 2–3 раза.

Меры безопасности

Работы выполняют в хорошо проветриваемой зоне. Используют резиновые перчатки, защитные очки и респиратор. Запрещается работать в закрытых помещениях без приточно-вытяжной вентиляции. В зоне радиусом 25 м от места работ запрещены курение, огонь и сварочные работы.

При загорании применяют песок, кошму, асбестовое одеяло, пенный или углекислотный огнетушитель. Оборудование промывают растворителем для красок CERTA, толуолом или о-ксилолом.

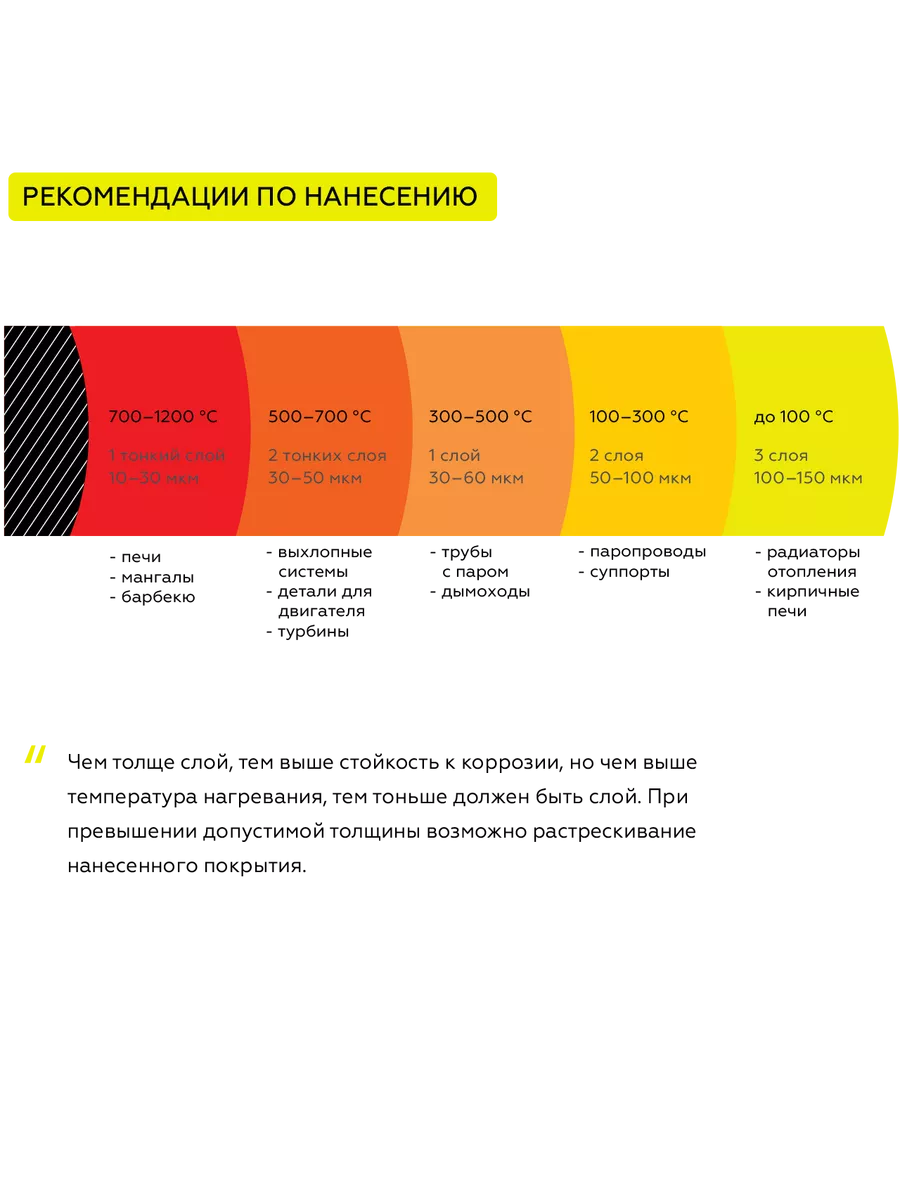

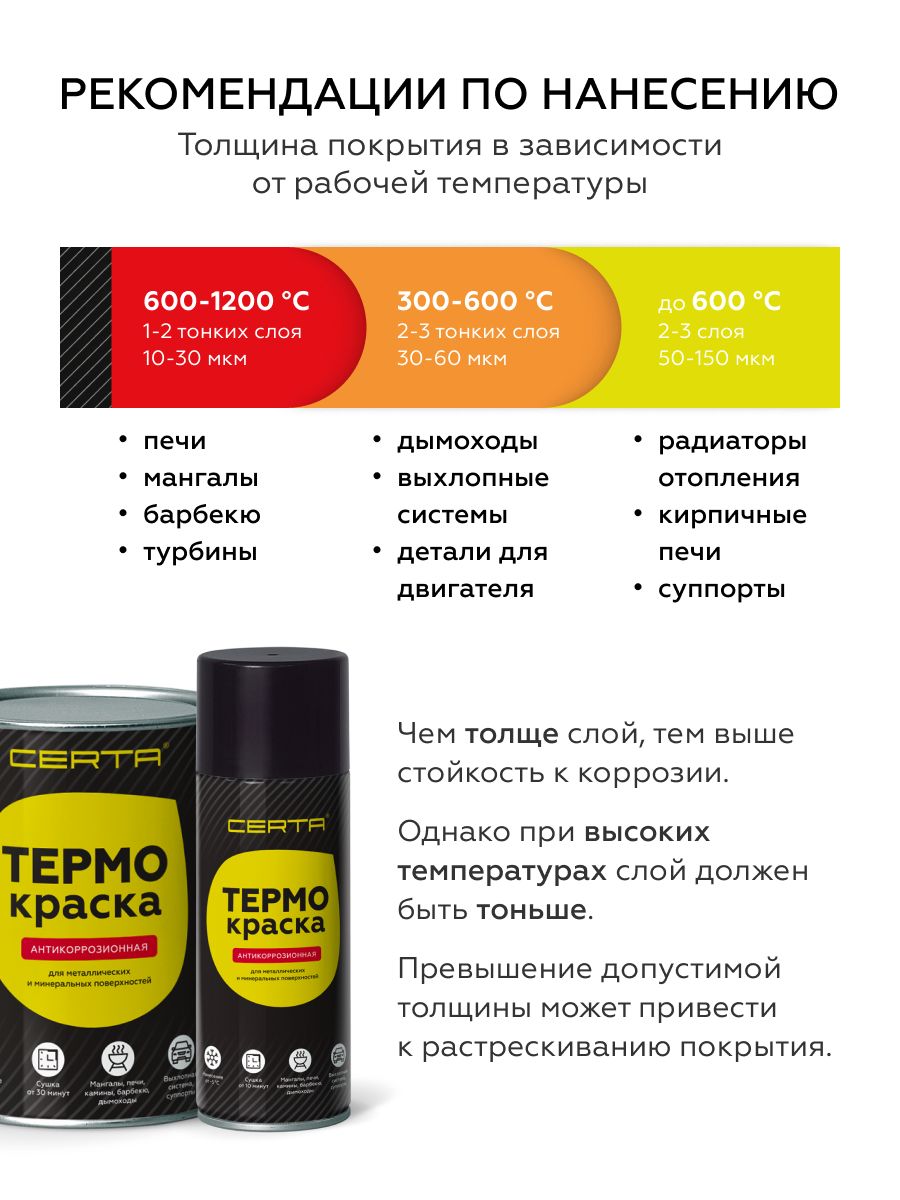

Рекомендуемая толщина покрытия

Правильная толщина определяет термостойкость и срок службы покрытия. Слишком тонкий слой не обеспечивает надежную защиту, избыточно толстый — склонен к растрескиванию при термоциклах. Ниже приведены рекомендуемые значения в зависимости от температуры эксплуатации.

Не допускается отклонение от минимального значения в меньшую сторону. При замерах толщины учитывают корректирующую величину на шероховатость: для профиля до Rz 25 — 5 мкм, для Rz 25–40 — 10 мкм, для Rz 40–80 — 25 мкм.

Для улучшения антикоррозионных свойств при температуре до 100 °С рекомендуется применение с отвердителем CERTA PROFESSIONAL.

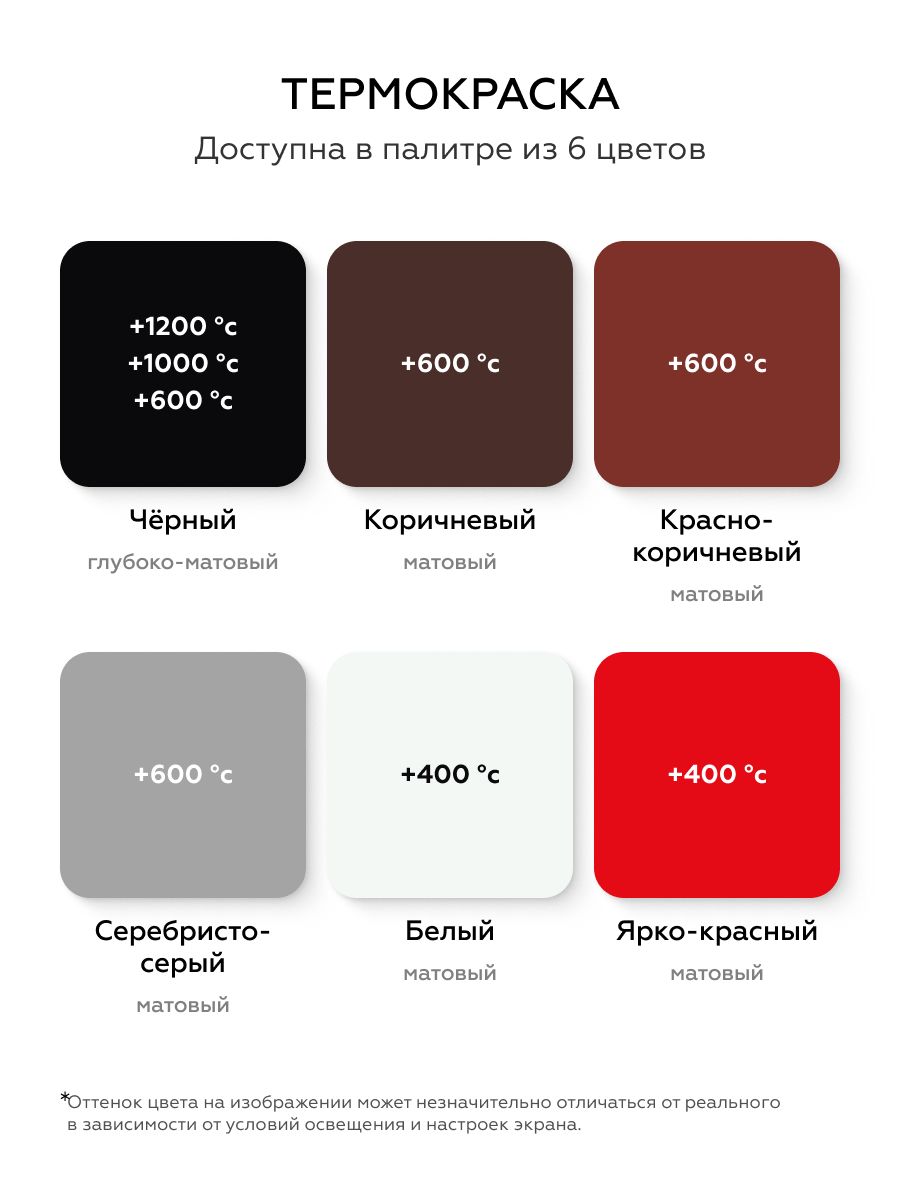

Цвет и фактура

Черный глубокоматовый — насыщенный черный цвет с минимальным отражением света. Поверхность после высыхания равномерно матовая, без бликов и глянцевых участков. Такая фактура маскирует неровности основания и не создает зеркальных отражений при боковом освещении.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении черный цвет сохраняет глубину, но может проявлять легкий серый подтон. Глубокоматовый финиш характерен для термостойких покрытий после термозакалки. После термозакалки допускается изменение цвета до балла Ц4 по ГОСТ 9.407.

Для одного видимого контура используют эмаль одной партии. Возможны незначительные отличия в оттенках между партиями. Контроль цвета выполняют при боковом освещении, чтобы выявить возможную разнооттеночность.

Срок годности материала — не менее 3 лет (36 месяцев) в закрытой таре производителя.

Часто задаваемые вопросы

Как подготовить поверхность перед нанесением?

Поверхность очищают от ржавчины, окалины и загрязнений. При эксплуатации выше 100 °С обязательна абразивоструйная обработка до степени Sa 2 ½ по ISO 8501-1. Сварные швы и кромки подготавливают до степени Р3 по ISO 8501-3. Обезжиривают растворителем CERTA, толуолом или о-ксилолом. Уайт-спирит и бензин использовать запрещено.

Можно ли наносить на старое покрытие?

Допускается нанесение на прочное старое покрытие без отслоений и подпленочной коррозии. Поверхность должна быть чистой, сухой и обезжиренной. Участки с отслоениями зачищают до металла и грунтуют. Температура основания должна быть на 3 °С выше точки росы.

Сколько сохнет термокраска?

Межслойная сушка при +20 °С — не менее 30 минут. Полное высыхание — 24 часа. Время до набора оптимальных свойств — 72 часа. При отрицательных температурах время сушки увеличивается: при минус 30 °С — 120 минут, при 0 °С — 60 минут.

Какой расход у материала?

Расход составляет 100–150 г/м² на один слой без учета технологических потерь. Фактический расход зависит от метода нанесения, шероховатости поверхности и квалификации исполнителя. При распылении потери составляют 10–15 %, при нанесении кистью — до 5 %.

Можно ли наносить при минусовой температуре?

Да, эмаль наносят при температуре от минус 30 °С до плюс 40 °С. При отрицательных температурах наносят тонкие слои до 20 мкм по сухому. Влажность воздуха не должна превышать 80 %. Температура поверхности — на 3 °С выше точки росы.

Как хранить термокраску?

Хранят в герметично закрытой таре в сухом помещении, защищенном от прямых солнечных лучей и влаги, при температуре от минус 30 °С до плюс 40 °С. Срок годности — не менее 3 лет (36 месяцев) в закрытой таре производителя.

Почему после нагрева изменился цвет?

Изменение декоративных свойств после теплового воздействия — норма для термостойких покрытий. Допустимое изменение — до балла Ц4 по ГОСТ 9.407. Защитные свойства при этом сохраняются. При искусственном освещении черный цвет может проявлять легкий серый подтон.
