Органосиликатная краска 12-03 CERTA красный (~RAL 3001) 25 кг

Органосиликатная композиция ОС-12-03 CERTA красный (~RAL 3001) — это антикоррозионный, атмосферостойкий и термостойкий материал для защиты металлических, бетонных и железобетонных конструкций. Покрытие выдерживает нагрев до +250 °C для красного цвета и сохраняет эластичность при морозе до -60 °C. Состав поставляется в ведре 25 кг и рассчитан на применение в промышленном и гражданском строительстве, энергетике и на объектах транспортной инфраструктуры.

Материал формирует матовое покрытие красного цвета (~RAL 3001) с высокой адгезией к различным основаниям. Композиция не требует обязательного грунтования, что сокращает время и стоимость окрасочных работ. Допускается нанесение при отрицательных температурах до -20 °C.

Назначение и область применения

Композиция ОС-12-03 разработана для создания долговечного защитного покрытия на поверхностях, эксплуатируемых в атмосферных условиях и при повышенных температурах. Материал эффективен для окраски дымовых труб, газоходов, печного оборудования, каминов, выхлопных систем, теплообменников и другого оборудования, работающего в условиях нагрева.

Покрытие применяется для защиты металлоконструкций, трубопроводов, опор ЛЭП, фундаментов, фасадов зданий и сооружений из бетона, кирпича и штукатурки. Состав рекомендован для использования в промышленной атмосфере коррозионных категорий С1-С3 по ISO 12944-2.

Материал подходит для объектов энергетического комплекса, нефтегазовой отрасли, металлургии, машиностроения и строительства. Благодаря высокой адгезии, композиция может применяться как самостоятельное покрытие, так и в составе системы с грунтовками CERTACOR 01, ГФ-021, ВЛ-023 или ФЛ-03К.

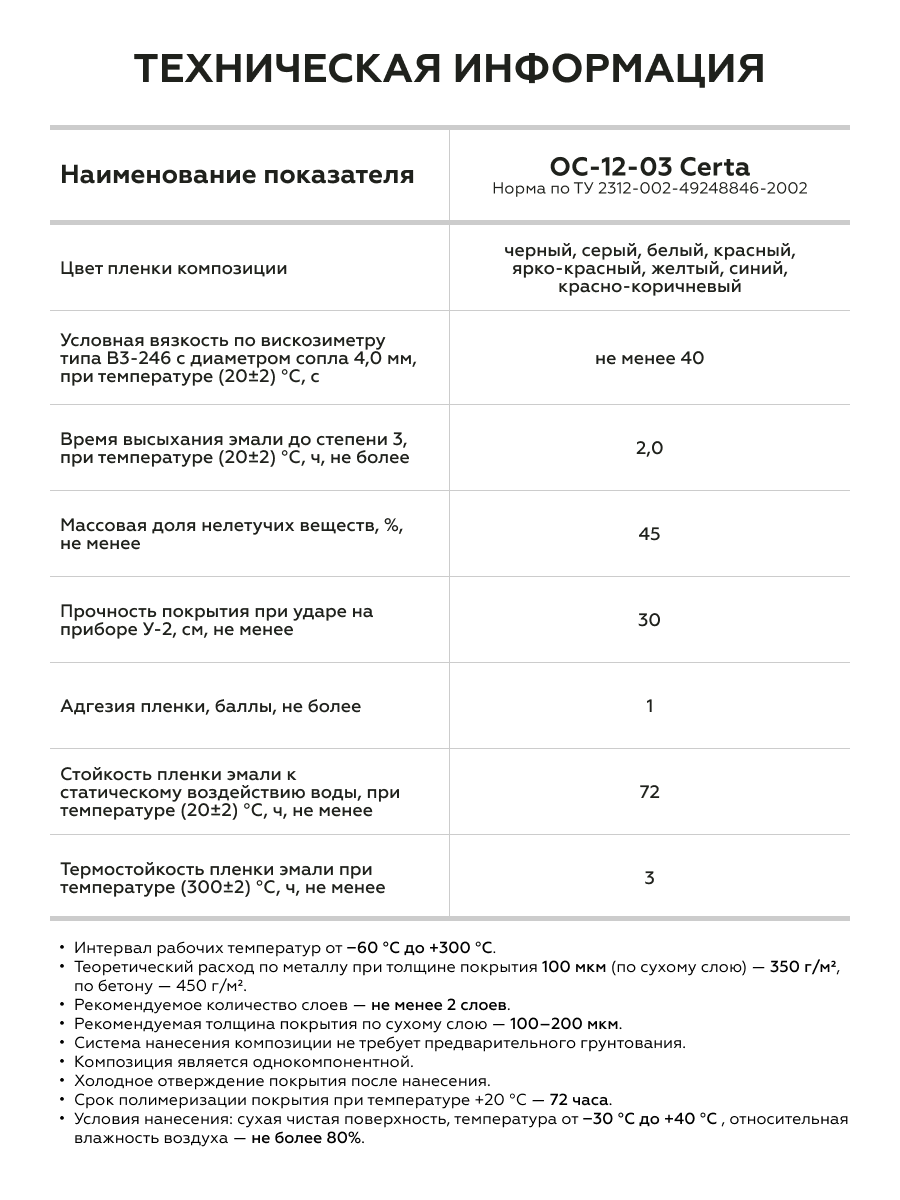

Состав и свойства

ОС-12-03 представляет собой суспензию пигментов и наполнителей в растворе кремнийорганического связующего. В качестве растворителя используется толуол или о-ксилол. После высыхания формируется сшитая полимерная пленка, устойчивая к воздействию влаги, ультрафиолета, перепадов температур и слабоагрессивных сред.

Ключевые свойства материала:

• Термостойкость до +250 °C для красного цвета;
• Морозостойкость до -60 °C;
• Атмосферостойкость и стойкость к УФ-излучению;
• Водостойкость и паропроницаемость;
• Трудногорючесть после полного отверждения;
• Возможность нанесения при отрицательных температурах до -20 °C.

Массовая доля нелетучих веществ составляет не менее 55%, что обеспечивает теоретический расход около 350 г/м² при толщине сухого слоя 100 мкм. Покрытие не требует обязательного грунтования.

Условия эксплуатации

Сформированное покрытие сохраняет защитные свойства в диапазоне температур от -60 °C до +250 °C для красного цвета. Оно устойчиво к атмосферным воздействиям, перепадам температур, воздействию пресной и морской воды, слабоагрессивных газовоздушных сред.

Срок службы покрытия на металлических конструкциях составляет 15-20 лет, на бетонных и кирпичных — 20 лет и более при соблюдении технологии нанесения. Полное отверждение покрытия при +20 °C происходит за 72 часа. До этого момента покрытие не набирает максимальную твердость и химическую стойкость.

Транспортировку окрашенных конструкций допускается производить не ранее чем через 72 часа после нанесения финишного слоя. Материал включен в СНиП 2.03.11-85 «Защита строительных конструкций от коррозии» и имеет все необходимые сертификаты соответствия и пожарной безопасности.

Подготовка основания

Окрашиваемую поверхность очищают от механических загрязнений, водорастворимых солей, жиров, масел, ржавчины и следов старой краски. Металл очищают абразивоструйным методом до степени Sa 2½ по ISO 8501-1:2007 или механизированным инструментом до St 3. Сварные швы, кромки и торцевые поверхности обрабатывают до степени «Р3» по ISO 8501-3. Бетонные поверхности выдерживают не менее 28 суток, влажность основания — не более 4%. Удаляют выступающую арматуру, раковины, наплывы, масляные пятна и непрочно держащиеся частицы.

Обезжиривание

Поверхность обезжиривают толуолом, о-ксилолом, ацетоном, растворителем для красок CERTA, Р-646, Р-4 или Р-5. Обезжиривание проводят непосредственно перед окрашиванием, но не позднее чем через 6 часов после механической обработки на открытом воздухе и 24 часов — в помещении. При отрицательных температурах используют толуол, о-ксилол, Р-4 или Р-5. Запрещено применять уайт-спирит, сольвент и бензин.

Приготовление материала

Композицию тщательно перемешивают в заводской таре механическим способом или вручную до однородности по всему объему. При образовании пены или пузырей материал выдерживают до их исчезновения. При необходимости разбавляют толуолом, о-ксилолом или растворителем CERTA. Степень разбавления не должна превышать 10% от массы композиции. Для грунтовочного слоя допускается разбавление до 15%. Растворитель добавляют постепенно, небольшими порциями (до 0,5% от массы) при перемешивании.

Условия нанесения

Температура окружающего воздуха — от -20 °C до +40 °C. Относительная влажность — не более 80%. Запрещается окрашивание во время осадков и при скорости ветра более 10 м/с. Температура окрашиваемой поверхности должна быть на 3 °C выше точки росы. При отрицательных температурах для достижения заданной толщины требуется нанесение дополнительных слоев.

Способ нанесения

Композицию наносят пневматическим или безвоздушным распылением, кистью или валиком. При пневматическом распылении: расстояние до поверхности 200-300 мм, давление воздуха 1,5-3,0 кгс/см². При безвоздушном распылении: расстояние 300-500 мм, давление 80-150 бар, диаметр сопла 0,33-0,43 мм. Кисть из натурального ворса обеспечивает толщину слоя до 50 мкм. Валик применяют на плоских поверхностях. Труднодоступные места (сварные швы, кромки, болтовые соединения) предварительно окрашивают кистью «полосовым слоем». Наносить не менее двух слоев.

Сушка и отверждение

Минимальное время межслойной сушки при распылении: 60 минут при +20 °C, 90 минут при 0 °C, 120 минут при -20 °C. При нанесении кистью или валиком время увеличивается в 2-3 раза. Полное отверждение покрытия до набора оптимальных свойств при +20 °C — 72 часа. При эксплуатации выше +100 °C требуется горячее отверждение: выдержка 1 час при комнатной температуре, подъем температуры со скоростью 3,5 °C/мин, выдержка при рабочей температуре не менее 3 часов.

Меры безопасности

Работы проводят при обеспечении приточно-вытяжной вентиляции. Используют средства индивидуальной защиты: респиратор, защитные очки, перчатки. Запрещается нанесение в закрытых помещениях, ямах, колодцах. В радиусе 25 м от места работ запрещено курить, разводить огонь и проводить сварочные работы. При попадании материала на кожу удаляют его очищающим кремом, затем промывают водой с мылом. При загорании используют песок, кошму, углекислотный или пенный огнетушитель. Оборудование промывают толуолом, о-ксилолом или растворителем CERTA.

Рекомендуемая толщина покрытия

Правильная толщина покрытия напрямую определяет срок службы защитной системы. Недостаточная толщина приводит к преждевременному появлению коррозии, избыточная — к растрескиванию и отслоению пленки при термоциклировании. Для композиции ОС-12-03 оптимальная толщина зависит от условий эксплуатации.

Композицию наносят не менее чем в два слоя. Рекомендуемая толщина однослойного покрытия при безвоздушном распылении — 40-60 мкм. При контроле толщины из показаний толщиномера вычитают корректирующую величину, зависящую от профиля шероховатости: для тонкого профиля (25-60 мкм) — 10 мкм, для среднего (60-100 мкм) — 25 мкм.

Цвет и фактура

Композиция ОС-12-03 CERTA представлена в красном цвете, ориентир — RAL 3001. Это насыщенный, глубокий красный тон без оранжевого подтона, характерный для сигнальных и маркировочных покрытий. После высыхания формируется матовая, однородная поверхность без глянцевого блеска.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении красный цвет сохраняет глубину, при дневном — проявляет легкий теплый подтон. Цвет покрытия может незначительно варьироваться в зависимости от партии материала. Для соседних участков рекомендуется использовать материал одной партии.

Красный цвет имеет ограничение по температуре эксплуатации — до +250 °C, тогда как другие цвета выдерживают нагрев до +300 °C. Это связано с особенностями термостойких пигментов, входящих в состав композиции. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Вопросы и ответы

Как подготовить металлическую поверхность перед нанесением?

Поверхность очищают от ржавчины, окалины и загрязнений абразивоструйным методом до степени Sa 2½ по ISO 8501-1:2007 или механизированным инструментом до St 3. Сварные швы и кромки обрабатывают до степени «Р3» по ISO 8501-3. После очистки поверхность обеспыливают и обезжиривают толуолом, о-ксилолом или растворителем CERTA. Окрашивание проводят не позднее чем через 6 часов после подготовки на открытом воздухе.

Можно ли наносить на старое покрытие?

Допускается нанесение на старое покрытие при условии удаления слабо адгезированных участков и придания поверхности шероховатости. Старое покрытие должно быть совместимо с органосиликатной композицией. Перед окрашиванием поверхность обезжиривают и очищают от загрязнений. Рекомендуется выполнить пробный выкрас для проверки адгезии.

Сколько сохнет покрытие?

Межслойная сушка при распылении — не менее 60 минут при +20 °C, 90 минут при 0 °C, 120 минут при -20 °C. Полное отверждение до набора оптимальных свойств — 72 часа при +20 °C. При отрицательных температурах время сушки увеличивается в 2-3 раза. При эксплуатации выше +100 °C требуется горячее отверждение: выдержка 1 час при комнатной температуре, подъем температуры со скоростью 3,5 °C/мин, выдержка при рабочей температуре не менее 3 часов.

Какой расход материала?

Теоретический расход неразбавленной композиции при толщине сухого слоя 100 мкм составляет 350 г/м². Фактический расход зависит от способа нанесения, шероховатости поверхности и квалификации рабочих. На пористых основаниях (бетон, кирпич) расход может увеличиться на 20%. При безвоздушном распылении потери материала ниже, чем при пневматическом.

Можно ли наносить при минусовой температуре?

Да, композицию можно наносить при температуре окружающего воздуха до -20 °C. Относительная влажность — не более 80%. Поверхность должна быть сухой, без снега и наледи. При отрицательных температурах для достижения заданной толщины обычно требуется нанесение дополнительных слоев. Время межслойной сушки увеличивается до 120 минут.

Как хранить материал?

Композицию хранят в плотно закрытой таре в сухом помещении, защищенном от прямых солнечных лучей и влаги, при температуре от -30 °C до +35 °C. Гарантийный срок годности — 1 год со дня изготовления. Замораживание материала не допускается. Перед применением материал тщательно перемешивают до однородности.

Нужно ли грунтовать поверхность?

Композиция ОС-12-03 может наноситься без предварительного грунтования. При необходимости улучшения адгезии или для ответственных конструкций допускается применение грунтовок CERTACOR 01 (до +150 °C), ГФ-021, ВЛ-023 или ФЛ-03К (до +60 °C). Грунтовку наносят на подготовленную поверхность и выдерживают до полного высыхания перед нанесением композиции.
