Органосиликатная краска 12-03 CERTA серый (~RAL 7042) 25 кг

Органосиликатная композиция ОС-12-03 CERTA серый (~RAL 7042) — это термостойкий антикоррозионный материал на основе кремнийорганических связующих. Покрытие формирует матовую однородную пленку, устойчивую к перепадам температур от минус 60 °C до плюс 300 °C. Состав предназначен для долговременной защиты металлических, бетонных и железобетонных конструкций в промышленном и гражданском строительстве.

Материал поставляется в ведре 25 кг и рассчитан на применение в энергетике, на объектах транспортной инфраструктуры и в жилищно-коммунальном хозяйстве. Композиция наносится без предварительного грунтования в два слоя, обеспечивая суммарную толщину покрытия 100–200 мкм. Теоретический расход неразбавленного состава — 350 г/м² на 100 мкм сухого слоя.

Назначение и область применения

Композиция ОС-12-03 CERTA серый (~RAL 7042) применяется для антикоррозионной защиты и декоративной отделки широкого перечня объектов. Материал эффективно работает по металлическим поверхностям: несущим металлоконструкциям, трубопроводам, опорам ЛЭП и контактной сети, емкостному оборудованию, элементам мостовых сооружений и технологическим аппаратам. Покрытие выдерживает длительное воздействие промышленной атмосферы категорий С1–С3 по ISO 12944-2, включая умеренно агрессивные газовоздушные среды.

На бетонных и железобетонных основаниях состав защищает дымовые трубы, тоннели, фасады зданий, фундаменты, опоры и другие конструкции. Материал пригоден для окрашивания оштукатуренных и кирпичных поверхностей. Благодаря термостойкости до +300 °C композиция востребована при защите газоходов, теплообменного оборудования, элементов котельных установок и выхлопных систем, работающих при повышенных температурах.

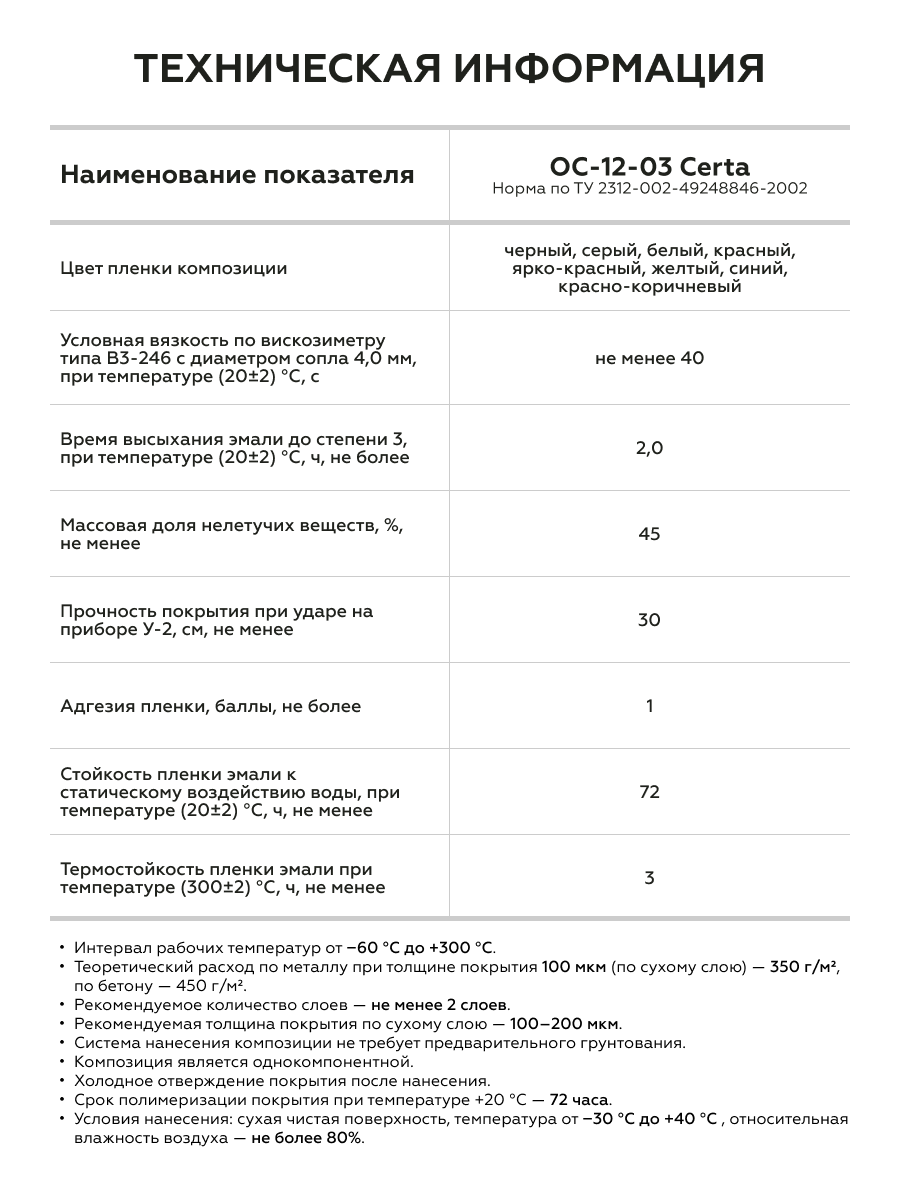

Состав и свойства

Основу композиции составляют органосиликатные (кремнийорганические) смолы, растворенные в смеси ароматических растворителей — толуола и ортоксилола. Пигментная часть включает термостойкие наполнители, обеспечивающие укрывистость и стабильность цвета при нагреве. Массовая доля нелетучих веществ составляет не менее 55%, что гарантирует формирование плотного защитного слоя при заявленном расходе.

Покрытие на основе ОС-12-03 CERTA сохраняет эластичность при низких температурах, не растрескивается при циклических нагревах и охлаждениях, устойчиво к воздействию влаги и ультрафиолетового излучения. Сформированная пленка относится к трудногорючим материалам, что расширяет область применения композиции на объектах с повышенными требованиями пожарной безопасности. По результатам испытаний состав включен в СНиП 2.03.11-85 «Защита строительных конструкций от коррозии».

Условия эксплуатации

Сформированное покрытие сохраняет защитные свойства в диапазоне температур от минус 60 °C до плюс 300 °C. Для серого цвета верхний предел термостойкости составляет +300 °C. Покрытие устойчиво к атмосферным воздействиям, включая осадки, перепады температур и ультрафиолетовое излучение. Срок службы системы при соблюдении технологии нанесения достигает 15–20 лет на металлоконструкциях и 20 лет и более на бетонных и кирпичных основаниях.

Подготовка основания

Металлические поверхности очищают от ржавчины, окалины, старых покрытий и загрязнений. Оптимальный метод — абразивоструйная обработка до степени Sa 2 ½ по ISO 8501-1:2007. Допускается механизированная очистка до St 3. Сварные швы и кромки подготавливают до степени Р3 по ISO 8501-3. Бетонные основания выдерживают не менее 28 суток, влажность не более 4%. Поверхность очищают от пыли, цементного молочка, масел и непрочно держащихся частиц. Выступающую арматуру, раковины и сколы устраняют, при необходимости выравнивают шпатлевочными смесями.

Обезжиривание

Обезжиривание выполняют толуолом, ортоксилолом, ацетоном или растворителем для красок CERTA, Р-646, Р-4, Р-5. Запрещается применять уайт-спирит, сольвент и бензин. При отрицательных температурах используют толуол, о-ксилол, Р-4 или Р-5. Поверхность протирают ветошью, смоченной растворителем, и высушивают. Окрашивание проводят не позднее чем через 6 часов после очистки на открытом воздухе и не позднее чем через 24 часа в помещении.

Приготовление материала

Перед применением композицию тщательно перемешивают механическим способом или вручную до однородности по всему объему. При образовании пены или пузырей материал выдерживают в таре до их исчезновения. При необходимости разбавляют толуолом, о-ксилолом или растворителем для красок CERTA в количестве не более 10% по массе. Разбавитель добавляют постепенно, небольшими порциями до 0,5% от массы композиции, при постоянном перемешивании. Для грунтовочного слоя степень разбавления допускается увеличить до 15%.

Условия нанесения

Температура окружающей среды — от минус 20 °C до плюс 40 °C. Относительная влажность воздуха — не более 80%. Запрещается окрашивание во время осадков и при скорости ветра более 10 м/с. Температура окрашиваемой поверхности должна быть на 3 °C выше точки росы. При отрицательных температурах для достижения заданной толщины обычно требуется нанесение дополнительных слоев.

Способ нанесения

Композицию наносят пневматическим или безвоздушным распылением, кистью или валиком. При пневматическом распылении расстояние до поверхности — 200–300 мм, давление воздуха — 1,5–3,0 кгс/см². При безвоздушном распылении расстояние — 300–500 мм, рабочее давление — 80–150 бар, диаметр сопла — 0,33; 0,38; 0,43 мм. Кисть и валик применяют для небольших площадей и труднодоступных мест. Труднодоступные участки — сварные швы, кромки, болтовые соединения — предварительно окрашивают кистью «полосовым слоем». Материал наносят не менее чем в два слоя.

Сушка и отверждение

Минимальное время межслойной сушки при распылении: 120 минут при минус 20 °C, 90 минут при 0 °C, 60 минут при +20 °C. При нанесении кистью или валиком время межслойной сушки увеличивают в 2–3 раза. Окончательное формирование покрытия при +20 °C занимает 72 часа. При эксплуатации выше +100 °C требуется горячее отверждение: выдержка на воздухе не менее 1 часа, нагрев до рабочей температуры со скоростью 3,5 °C/мин, выдержка при рабочей температуре не менее 3 часов.

Меры безопасности

Работы выполняют при обеспечении вентиляции рабочей зоны. Используют средства индивидуальной защиты: респиратор, защитные очки, перчатки. Запрещается нанесение в закрытых помещениях, ямах и колодцах. Композиция относится к легковоспламеняющимся жидкостям. В радиусе 25 м от места работ запрещены курение, огонь и сварочные работы. При попадании материала на кожу удаляют его очищающим кремом, затем промывают водой с мылом. При загорании применяют песок, кошму, пенные или углекислотные огнетушители.

Рекомендуемая толщина покрытия

Правильная толщина покрытия определяет срок службы системы и ее защитные свойства. Недостаточная толщина приводит к преждевременной коррозии и разрушению пленки, избыточная — к растрескиванию и отслоению при термоциклировании. Для композиции ОС-12-03 CERTA серый (~RAL 7042) рекомендуемая толщина зависит от условий эксплуатации.

Композицию наносят не менее чем в два слоя. Суммарная толщина сформированного покрытия — 100–200 мкм без учета шероховатости поверхности и грунтовочного слоя. При повышенной шероховатости основания наносят дополнительный слой материала.

Контроль толщины сухого слоя выполняют толщиномером. Из показаний прибора вычитают корректирующую величину, зависящую от профиля шероховатости: для тонкого профиля (25–60 мкм) — 10 мкм, для среднего (60–100 мкм) — 25 мкм, для грубого (100–150 мкм) — 40 мкм.

Цвет и фактура

Композиция ОС-12-03 CERTA выпускается в сером цвете, ориентир — RAL 7042. Это нейтральный серый тон без выраженного холодного или теплого подтона, близкий к графитово-серой гамме. Оттенок стабилен в пределах одной партии, однако при заказе больших объемов рекомендуется сверять цвет с соседними партиями.

Покрытие формирует преимущественно матовую однородную поверхность. Степень блеска — матовая, без глянцевого отражения. Фактура гладкая, равномерная, без шагрени при соблюдении технологии нанесения. Матовая поверхность менее маркая, чем глянцевая, и лучше скрывает незначительные дефекты основания.

Серый цвет — практичное решение для промышленных объектов: на таком покрытии менее заметны загрязнения и следы эксплуатации. При необходимости цвет можно колеровать по каталогу RAL, однако для термостойких составов колеровка ограничена термостойкими пигментами. Красный, синий и желтый цвета имеют верхний предел термостойкости +250 °C, остальные цвета — до +300 °C.

Индекс 12-03 в названии — это код марки, а не температурный показатель. При заказе уточняйте точное соответствие оттенка эталону RAL 7042.

Вопросы и ответы

Как подготовить металлическую поверхность перед нанесением?

Поверхность очищают от ржавчины, окалины и загрязнений абразивоструйным методом до степени Sa 2 ½ по ISO 8501-1:2007 или механизированным инструментом до St 3. Сварные швы и кромки подготавливают до степени Р3 по ISO 8501-3. После очистки обезжиривают толуолом, о-ксилолом или растворителем CERTA и обеспыливают. Окрашивание проводят не позднее чем через 6 часов после подготовки.

Можно ли наносить композицию на старое покрытие?

Допускается нанесение на старое покрытие при условии его хорошей адгезии к основанию. Слабодержащиеся участки удаляют, поверхность зачищают, обезжиривают и обеспыливают. При наличии следов старой краски с плохим сцеплением покрытие удаляют полностью. Адгезию проверяют методом решетчатого надреза по ГОСТ 31149.

Сколько сохнет покрытие?

Межслойная сушка при распылении занимает 60 минут при +20 °C, 90 минут при 0 °C и 120 минут при минус 20 °C. Полное формирование покрытия до набора оптимальных свойств при +20 °C — 72 часа. При эксплуатации выше +100 °C требуется горячее отверждение: нагрев до рабочей температуры со скоростью 3,5 °C/мин и выдержка не менее 3 часов.

Какой расход материала?

Теоретический расход неразбавленной композиции — 350 г/м² на 100 мкм сухого слоя. Фактический расход зависит от способа нанесения, шероховатости поверхности и квалификации рабочих. На пористых основаниях, таких как бетон и кирпич, расход увеличивается в среднем на 20%. Для двухслойного покрытия толщиной 150 мкм расход составит около 525 г/м².

Можно ли наносить при минусовой температуре?

Да, нанесение допускается при температуре от минус 20 °C до плюс 40 °C. При отрицательных температурах для достижения заданной толщины обычно требуется нанесение дополнительных слоев. Поверхность должна быть сухой, без снега и наледи, температура поверхности — на 3 °C выше точки росы. Относительная влажность воздуха — не более 80%.

Как хранить композицию?

Хранят в плотно закрытой таре в сухом помещении при температуре от минус 30 °C до плюс 35 °C, защищая от прямых солнечных лучей и влаги. Гарантийный срок годности — 12 месяцев со дня изготовления. При перерывах в работе тару плотно закрывают, перед возобновлением работ материал перемешивают до однородности.

Нужна ли грунтовка перед нанесением?

Композиция допускает нанесение без предварительного грунтования. При необходимости усиления защиты применяют CERTACOR 01 (до +150 °C) или ГФ-021, ВЛ-023, ФЛ-03К (до +60 °C). Грунтовочный слой наносят толщиной 30–50 мкм в соответствии с технологическими инструкциями производителя.
