ОС 12-03 CERTA желтый (~RAL 1003) 25 кг

ОС-12-03 CERTA желтый (~RAL 1003) — это органосиликатная композиция для антикоррозионной защиты металлических, бетонных и железобетонных конструкций. Материал формирует матовое атмосферостойкое покрытие, устойчивое к перепадам температур от минус 60 °C до плюс 300 °C. Для желтого цвета максимальная рабочая температура ограничена плюс 250 °C.

Композиция поставляется в ведре 25 кг и наносится без предварительного грунтования. Покрытие выдерживает воздействие промышленной атмосферы коррозионных категорий С1-С3 по ISO 12944-2. Допускается нанесение при отрицательных температурах до минус 20 °C, что расширяет сезон окрасочных работ.

Назначение и область применения

ОС-12-03 CERTA применяется для защиты объектов промышленного и гражданского строительства:

• металлоконструкции и технологическое оборудование;
• трубопроводы и дымовые трубы;
• опоры ЛЭП и контактной сети;
• фундаменты, тоннели и фасады зданий;
• бетонные и железобетонные конструкции.

Желтый цвет ~RAL 1003 сигнальной группы подходит для маркировочной окраски и визуального выделения элементов. Покрытие устойчиво к атмосферным осадкам, ультрафиолетовому излучению и парогазовой среде. Материал работает как внутри помещений, так и на открытом воздухе.

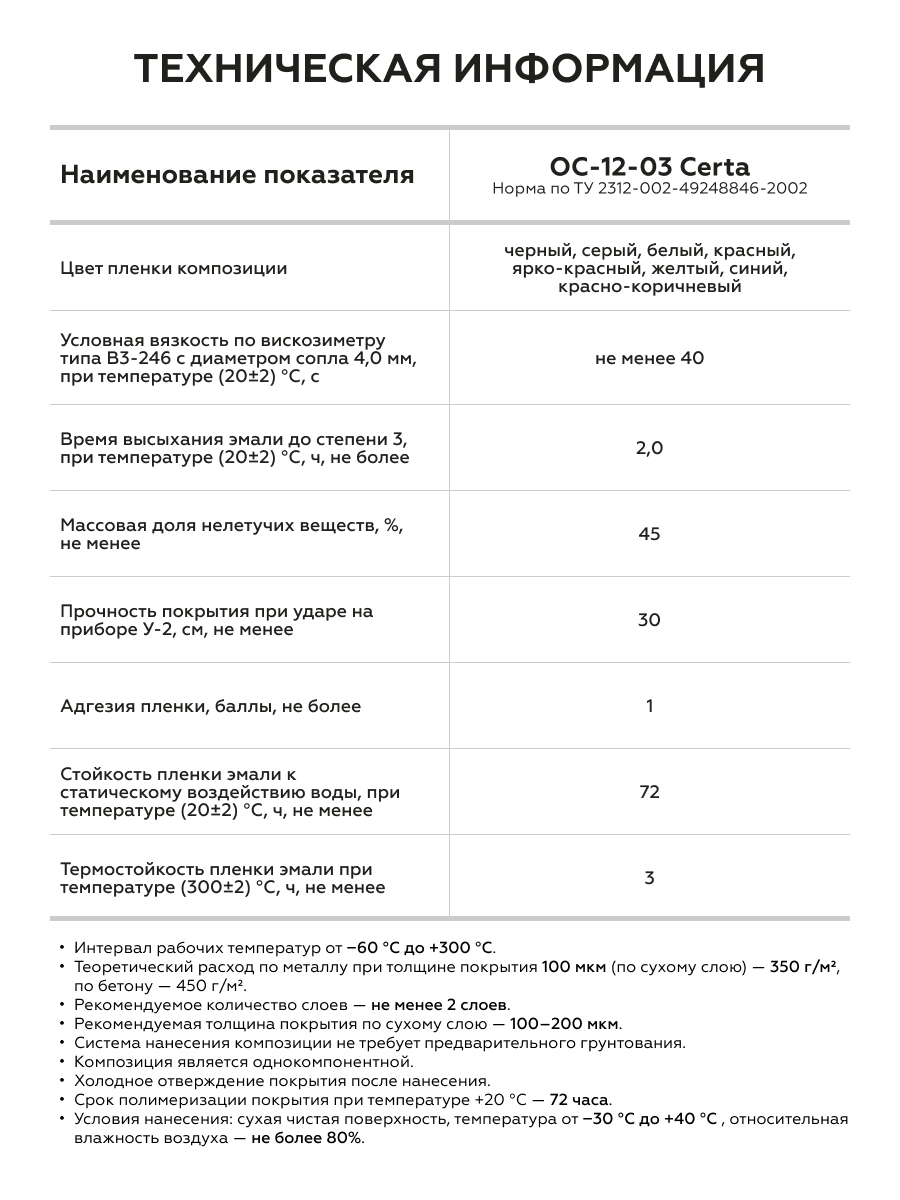

Состав и свойства

Композиция — суспензия пигментов и наполнителей в растворе кремнийорганического связующего. Растворитель — толуол или о-ксилол, что обеспечивает нанесение при отрицательных температурах. После высыхания формируется трудногорючее покрытие, включенное в СНиП 2.03.11-85 «Защита строительных конструкций от коррозии».

Пленка паропроницаема, что сохраняет естественный влажностный режим бетонных и оштукатуренных оснований. Массовая доля нелетучих веществ — не менее 55%. Теоретический расход — 350 г/м² при толщине сухого слоя 100 мкм.

Условия эксплуатации

Покрытие сохраняет защитные свойства в интервале от минус 60 °C до плюс 250 °C для желтого цвета. При эксплуатации выше плюс 100 °C требуется горячее отверждение: выдержка на воздухе не менее 1 часа, подъем температуры со скоростью 3,5 °C в минуту, выдержка при рабочей температуре не менее 3 часов.

Срок службы покрытия на металлоконструкциях — 15-20 лет, на бетонных и кирпичных поверхностях — 20 лет и более. Полный набор оптимальных свойств происходит за 72 часа при температуре плюс 20 °C.

Подготовка основания

Поверхность очищают от механических загрязнений, водорастворимых солей, жиров, масел, ржавчины и следов старой краски. Металл очищают абразивоструйным методом до степени Sa 2 ½ по ISO 8501-1:2007 либо механизированным инструментом до St 3. Бетон выдерживают не менее 28 суток после укладки, влажность основания до глубины 20 мм — не более 4%. Сварные швы и кромки подготавливают до степени Р3 по ISO 8501-3. После очистки поверхность обеспыливают сжатым воздухом, очищенным от масла и влаги.

Обезжиривание

Обезжиривание проводят толуолом, о-ксилолом, растворителем для красок CERTA, Р-646, Р-4 или Р-5. Не используют уайт-спирит, сольвент и бензин. При отрицательных температурах применяют толуол, о-ксилол, Р-4 или Р-5. Поверхность обезжиривают непосредственно перед окрашиванием, но не позднее чем через 6 часов после механической обработки на открытом воздухе и не более чем через 24 часа внутри помещения. В момент окрашивания поверхность должна быть сухой и чистой.

Приготовление материала

Композицию тщательно перемешивают механическим или ручным способом до однородности по всему объему. При образовании пены материал выдерживают до ее исчезновения. При необходимости разбавляют толуолом, о-ксилолом или растворителем для красок CERTA, добавляя не более 10% по массе. Разбавление производят постепенно, небольшими порциями до 0,5% от массы композиции. При использовании в качестве грунтовки степень разбавления увеличивают до 15%. Рабочая вязкость по вискозиметру ВЗ-246 с диаметром отверстия 4 мм при 20 °C: для пневматического распыления — 17-35 с, для безвоздушного — 35-70 с, для кисти и валика — 30-50 с.

Условия нанесения

Температура окружающей среды — от минус 20 °C до плюс 40 °C. Относительная влажность воздуха — не более 80%. Запрещается окрашивание во время осадков и при скорости ветра более 10 м/с. Температура окрашиваемой поверхности должна быть на 3 °C выше точки росы. Недопустимо наносить композицию при наличии на поверхности влаги и снега.

Способ нанесения

Композицию наносят не менее чем в два слоя. При пневматическом распылении расстояние от сопла до поверхности — 200-300 мм, давление воздуха — 1,5-3,0 кгс/см². При безвоздушном распылении расстояние — 300-500 мм, рабочее давление — 80-150 бар, диаметр сопла — 0,33; 0,38; 0,43 мм. Кисть применяют из натуральных волокон, валик — велюровый. Нанесение кистью обеспечивает толщину слоя до 50 мкм. Труднодоступные места — сварные швы, торцевые кромки, болтовые соединения — предварительно окрашивают полосовым слоем кистью. Толщина покрытия на сварных швах может быть увеличена на 30 мкм.

Сушка и отверждение

Минимальное время межслойной сушки при распылении: при минус 20 °C — 120 минут, при 0 °C — 90 минут, при плюс 20 °C — 60 минут. При нанесении валиком или кистью время межслойной сушки увеличивается в 2-3 раза. Полное формирование покрытия происходит за 72 часа при температуре плюс 20 °C. При эксплуатации выше плюс 100 °C требуется горячее отверждение: выдержка на воздухе не менее 1 часа, подъем температуры со скоростью 3,5 °C в минуту, выдержка при рабочей температуре не менее 3 часов.

Меры безопасности

Работы проводят при надлежащей вентиляции рабочей зоны. Применяют средства индивидуальной защиты органов дыхания, глаз и рук. Запрещается нанесение в закрытых помещениях, ямах и колодцах. Композиция относится к легковоспламеняющимся жидкостям. В зоне радиусом 25 м от места работ запрещены курение, огонь и сварочные работы. При загорании используют песок, кошму, асбестовое одеяло, пенные или углекислотные огнетушители. Оборудование промывают толуолом, о-ксилолом, растворителем для красок CERTA, Р-646, Р-4 или Р-5.

Рекомендуемая толщина покрытия

Правильная толщина сухого слоя определяет долговечность и защитные свойства покрытия. Недостаточная толщина приводит к преждевременной коррозии, избыточная — к растрескиванию пленки при термоциклировании. Для композиции ОС-12-03 CERTA рекомендуемая толщина зависит от условий эксплуатации.

Композицию наносят не менее чем в два слоя. Толщина покрытия 100-200 мкм без учета погрешности на шероховатость. При профиле шероховатости «тонкий» (25-60 мкм) корректирующая величина составляет 10 мкм, «средний» (60-100 мкм) — 25 мкм, «грубый» (100-150 мкм) — 40 мкм. Для получения фактической толщины сухого слоя из показаний толщиномера вычитают корректирующую величину. Теоретический расход на 100 мкм — 350 г/м².

Цвет и фактура

Композиция ОС-12-03 CERTA в данной поставке имеет желтый оттенок, близкий к RAL 1003. Покрытие формирует матовую однородную фактуру без глянцевого блеска. Желтый цвет сигнальной группы хорошо различим на фоне промышленных объектов, что делает материал удобным для маркировочной окраски.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении желтый цвет может казаться более теплым, при дневном свете — сохраняет яркость. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Желтый пигмент чувствителен к температуре эксплуатации: максимальная рабочая температура для этого цвета — плюс 250 °C, тогда как для большинства других цветов — плюс 300 °C. Учитывайте это ограничение при выборе материала для объектов с высокотемпературными зонами.

Вопросы и ответы

Как подготовить бетонную поверхность перед нанесением?

Бетон должен быть выдержан не менее 28 суток после укладки. Влажность основания до глубины 20 мм — не более 4%. Поверхность очищают от цементного молочка, пыли, масляных пятен и непрочно держащихся частиц. Выступы и неровности заглаживают, раковины глубиной более 2 мм шпатлюют. Перед окрашиванием поверхность обеспыливают промышленным пылесосом.

Можно ли наносить композицию на старое покрытие?

Допускается нанесение на старое покрытие при условии удаления слабо адгезированных участков и придания поверхности шероховатости механизированным инструментом или металлическими щетками. Поверхность должна быть сухой, чистой и обезжиренной. При наличии следов старой краски с плохим сцеплением ее удаляют полностью.

Сколько сохнет покрытие?

Межслойная сушка при распылении: 60 минут при плюс 20 °C, 90 минут при 0 °C, 120 минут при минус 20 °C. При нанесении кистью или валиком время увеличивается в 2-3 раза. Полное формирование покрытия до набора оптимальных свойств — 72 часа при плюс 20 °C. Кантование конструкций мягкими стропами возможно через 24 часа, транспортирование — не ранее чем через 72 часа.

Какой расход материала?

Теоретический расход неразбавленной композиции на 100 мкм сухого слоя — 350 г/м². На пористых основаниях (кирпич, природный камень, цементно-песчаные материалы) расход увеличивается в среднем на 20% за счет впитываемости. Фактический расход зависит от способа нанесения, шероховатости поверхности и квалификации рабочих.

Можно ли наносить при минусовой температуре?

Да, композиция допускает нанесение при температуре окружающей среды от минус 20 °C до плюс 40 °C. При отрицательных температурах поверхность обезжиривают толуолом, о-ксилолом, Р-4 или Р-5. Для достижения заданной толщины обычно требуется нанесение дополнительных слоев. Запрещается наносить материал при наличии на поверхности влаги и снега.

Какие растворители можно использовать?

Рекомендуемые растворители: толуол, о-ксилол, растворитель для красок CERTA, Р-646, Р-4, Р-5. Степень разбавления не должна превышать 10% по массе. Запрещается применять уайт-спирит, сольвент и бензин — эти растворители нарушают процесс пленкообразования и ухудшают адгезию.

Как хранить композицию?

Храните в закрытой таре в сухом помещении, защищенном от прямых солнечных лучей и влаги, при температуре от минус 30 °C до плюс 35 °C. Гарантийный срок годности — 12 месяцев со дня изготовления. Перед применением после хранения тщательно перемешайте композицию миксером и выдержите не менее 10 минут.
