Органосиликатная краска 12-03 CERTA ярко-красный (RAL 3020) 25 кг

Органосиликатная композиция ОС-12-03 CERTA в ярко-красном исполнении (RAL 3020) — это термостойкий материал для антикоррозионной защиты металлических и бетонных конструкций. Состав формирует прочное матовое покрытие, устойчивое к атмосферным воздействиям и нагреву. Для данного цвета максимальная рабочая температура ограничена +250 °C, что важно учитывать при проектировании систем защиты.

Материал поставляется в ведре 25 кг и готов к применению после тщательного перемешивания. Допускается нанесение при отрицательных температурах до −20 °C, что актуально для регионов с холодным климатом и круглогодичного ремонтного цикла. Композиция не требует обязательного грунтования, что сокращает время и стоимость работ.

Назначение и область применения

ОС-12-03 CERTA разработана для защиты объектов, эксплуатирующихся в условиях промышленной атмосферы и повышенных температур. Материал эффективно защищает от коррозии металлоконструкции, технологическое оборудование, трубопроводы, дымовые трубы, опоры ЛЭП и контактной сети. Покрытие подходит для окраски бетонных и железобетонных оснований: фасадов зданий, тоннелей, фундаментов и элементов мостовых сооружений.

Благодаря термостойкости, композиция применяется для поверхностей, работающих в условиях нагрева: печей, каминов, выхлопных систем, котлов и теплообменного оборудования. Для ярко-красного цвета (RAL 3020) допустимая температура эксплуатации составляет до +250 °C, что покрывает большинство промышленных и бытовых задач.

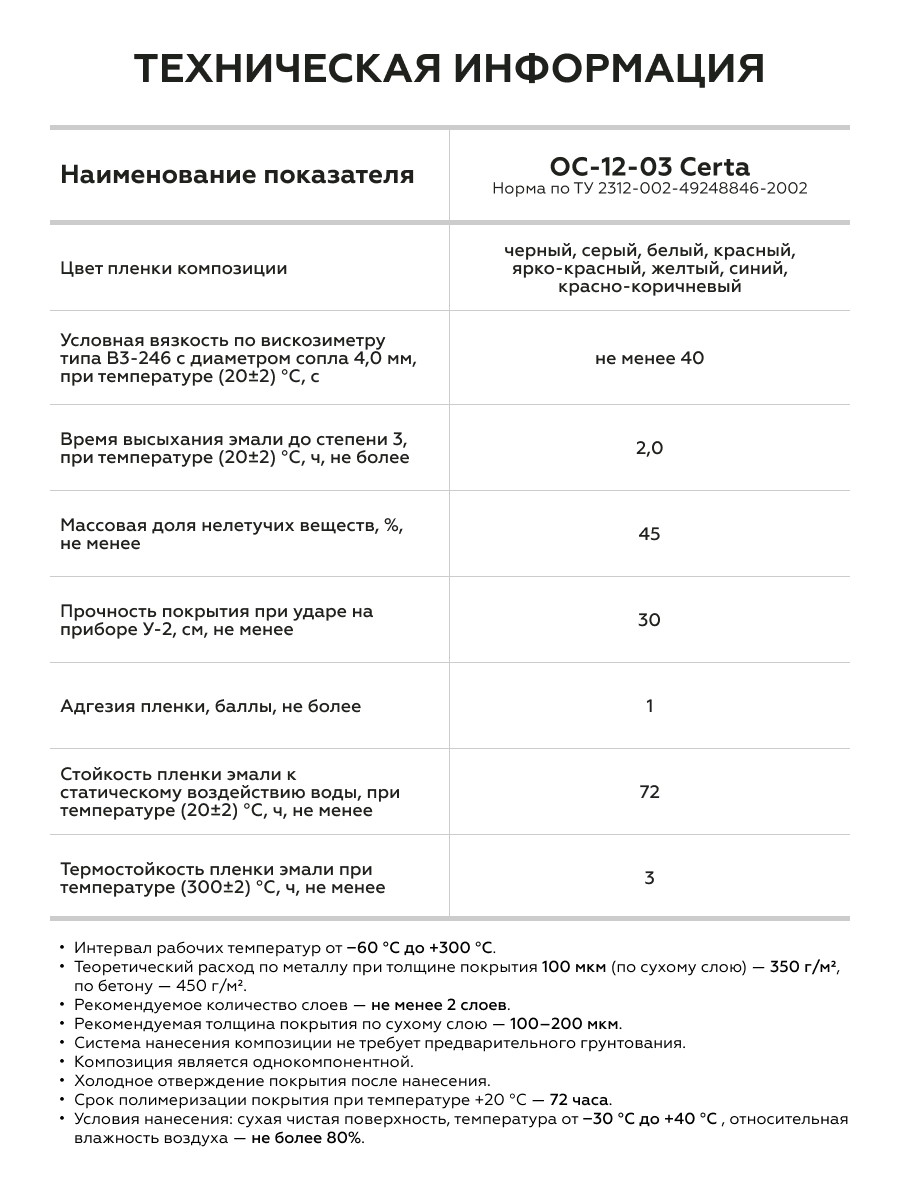

Состав и свойства

Основу композиции составляют органосиликатные связующие, которые после отверждения формируют пространственную полимерную сетку. Такая структура обеспечивает сочетание твердости, эластичности и адгезии к различным основаниям. В состав входят термостойкие пигменты, сохраняющие цвет и защитные свойства при длительном воздействии высоких температур.

Покрытие отличается высокой атмосферостойкостью, устойчивостью к ультрафиолетовому излучению и перепадам температур. Материал образует трудногорючее покрытие, что подтверждено сертификатами и позволяет использовать его на объектах с повышенными требованиями пожарной безопасности. Композиция совместима с грунтовками CERTACOR 01 (до +150 °C), а также ГФ-021, ВЛ-023 и ФЛ-03К (до +60 °C). Теоретический расход при толщине 100 мкм — 350 г/м².

Условия эксплуатации

Сформированное покрытие сохраняет защитные свойства в диапазоне температур от −60 °C до +250 °C для ярко-красного цвета. Покрытие устойчиво к атмосферным осадкам, промышленным газам и ультрафиолетовому излучению. При эксплуатации выше +100 °C требуется горячее отверждение при первичном вводе объекта: выдержка на воздухе не менее 1 часа, плавный подъем температуры со скоростью 3,5 °C в минуту, выдержка при рабочей температуре не менее 3 часов.

Полный набор свойств происходит в течение 72 часов при +20 °C. Транспортировку и монтаж окрашенных конструкций допускается производить не ранее чем через 72 часа после нанесения финишного слоя. При отрицательных температурах время формирования покрытия увеличивается в 2–3 раза.

Подготовка основания

Металлические поверхности очистите от ржавчины, окалины, старых покрытий и загрязнений. Рекомендуемая степень очистки — Sa 2½ по ISO 8501-1:2007 (абразивоструйная обработка) или St 3 (механизированный инструмент). Сварные швы и кромки обработайте до степени Р3 по ISO 8501-3. Бетонные основания выдержите не менее 28 суток, влажность — не более 4%, прочность на сжатие — не менее 20 МПа. Удалите цементное молочко, масляные пятна и непрочно держащиеся частицы.

Обезжиривание

Перед очисткой и непосредственно перед окрашиванием обезжирьте поверхность толуолом, о-ксилолом, растворителем для красок CERTA, Р-646, Р-4 или Р-5. Не используйте уайт-спирит, сольвент и бензин — они ухудшают адгезию. При отрицательных температурах применяйте толуол, о-ксилол, Р-4 или Р-5. Поверхность в момент окрашивания должна быть сухой и чистой. Обезжиривание проводите не позднее чем через 6 часов после механической обработки на открытом воздухе и не более чем через 24 часа в помещении.

Приготовление материала

Тщательно перемешайте композицию механическим способом или вручную до однородности по всему объему. При образовании пены выдержите материал в таре до её исчезновения. При необходимости разбавьте толуолом, о-ксилолом или растворителем для красок CERTA в количестве не более 10% от массы. Разбавляйте постепенно, небольшими порциями, контролируя вязкость. Рабочая вязкость по вискозиметру ВЗ-246 (4 мм) при +20 °C: для пневматического распыления — 17–35 с, для безвоздушного — 35–70 с, для кисти и валика — 30–50 с.

Условия нанесения

Температура окружающей среды — от −20 °C до +40 °C. Относительная влажность воздуха — не более 80%. Запрещается окрашивание во время осадков и при скорости ветра более 10 м/с. Температура окрашиваемой поверхности должна быть на 3 °C выше точки росы. Недопустимо нанесение на влажную или заснеженную поверхность.

Способ нанесения

Нанесите композицию не менее чем в два слоя. При пневматическом распылении: расстояние до поверхности — 200–300 мм, давление воздуха — 1,5–3,0 кгс/см². При безвоздушном распылении: расстояние — 300–500 мм, давление — 80–150 бар, диаметр сопла — 0,33; 0,38; 0,43 мм. При нанесении кистью или валиком используйте инструмент из натуральных волокон и велюра. Труднодоступные места (сварные швы, кромки, болтовые соединения) предварительно окрасьте кистью «полосовым слоем». На больших площадях работайте за один проход материалом одной партии.

Сушка и отверждение

Минимальное время межслойной сушки при распылении: при −20 °C — 120 минут, при 0 °C — 90 минут, при +20 °C — 60 минут. При нанесении кистью или валиком время увеличивается в 2–3 раза. Полный набор свойств — 72 часа при +20 °C. При эксплуатации выше +100 °C проведите горячее отверждение: выдержка на воздухе не менее 1 часа, подъем температуры со скоростью 3,5 °C/мин, выдержка при рабочей температуре не менее 3 часов.

Меры безопасности

Работайте в средствах индивидуальной защиты: респиратор, защитные очки, перчатки. Обеспечьте проветривание рабочей зоны. Запрещается нанесение в закрытых помещениях, ямах и колодцах. В радиусе 25 м от места работ запрещены курение, огонь и сварочные работы. При попадании материала на кожу удалите его очищающим кремом, затем промойте водой с мылом. При загорании используйте песок, кошму, углекислотный или пенный огнетушитель.

Рекомендуемая толщина покрытия

Правильно подобранная толщина покрытия определяет срок службы системы защиты. Слишком тонкий слой не обеспечит надежной барьерной защиты, а избыточный может привести к растрескиванию при термоциклировании. Для композиции ОС-12-03 CERTA рекомендуемая толщина зависит от условий эксплуатации и температуры нагрева.

Композиция наносится не менее чем в два слоя. Рекомендуемая толщина однослойного покрытия при безвоздушном распылении — 40–60 мкм. При контроле толщины учитывайте корректирующую величину на шероховатость: для тонкого профиля (25–60 мкм) — 10 мкм, для среднего (60–100 мкм) — 25 мкм, для грубого (100–150 мкм) — 40 мкм. Из среднего значения показаний толщиномера вычтите корректирующую величину.

Цвет и фактура

Композиция ОС-12-03 CERTA в цвете ярко-красный соответствует RAL 3020. Это насыщенный, чистый красный тон без оранжевого подтона, характерный для сигнальных и акцентных элементов. Покрытие формирует матовую, однородную поверхность без глянцевого блеска, что снижает бликование при наружном освещении и придает покрытию глубокий, бархатистый вид.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении ярко-красный цвет сохраняет интенсивность, при дневном — выглядит естественно и чисто. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Вопросы и ответы

Как подготовить металлическую поверхность перед нанесением?

Очистите поверхность от ржавчины и окалины абразивоструйным методом до степени Sa 2½ по ISO 8501-1:2007 или механизированным инструментом до St 3. Сварные швы и кромки обработайте до степени Р3 по ISO 8501-3. Обезжирьте толуолом, о-ксилолом или растворителем для красок CERTA. Не используйте уайт-спирит и бензин. Поверхность должна быть сухой, температура — на 3 °C выше точки росы.

Можно ли наносить композицию на старое покрытие?

Допускается нанесение на старые покрытия при условии их хорошей адгезии к основанию. Удалите отслаивающиеся участки, зачистите поверхность шлифовальной шкуркой, обезжирьте и высушите. При ремонте покрытия периметр обезжириваемой поверхности должен на 30 мм превышать зону окрашивания, а новые слои — перекрывать старые не менее чем на 20 мм.

Сколько сохнет композиция?

Межслойная сушка при распылении: 60 минут при +20 °C, 90 минут при 0 °C, 120 минут при −20 °C. При нанесении кистью или валиком время увеличивается в 2–3 раза. Полный набор свойств — 72 часа при +20 °C. Транспортировку конструкций можно производить через 72 часа после нанесения. При отрицательных температурах время формирования покрытия увеличивается в 2–3 раза.

Какой расход композиции?

Теоретический расход при толщине 100 мкм — 350 г/м². Для пористых оснований (бетон, кирпич) расход увеличивается в среднем на 20%. Практический расход зависит от способа нанесения, квалификации рабочих и шероховатости поверхности. При безвоздушном распылении потери составляют 10–15%, при пневматическом — до 20%.

Можно ли наносить при отрицательной температуре?

Да, нанесение допускается при температуре от −20 °C до +40 °C. При отрицательных температурах для достижения заданной толщины может потребоваться нанесение дополнительных слоев. Поверхность должна быть сухой, без снега и наледи. Обезжиривание при отрицательных температурах проводите толуолом, о-ксилолом, Р-4 или Р-5.

Как хранить композицию?

Храните в плотно закрытой таре в сухом помещении, защищенном от прямых солнечных лучей, при температуре от −30 °C до +35 °C. Гарантийный срок годности — 1 год со дня изготовления. Не храните материал на рабочем месте более суточного запаса.

Какая максимальная температура эксплуатации для ярко-красного цвета?

Для ярко-красного (RAL 3020) максимальная температура эксплуатации — +250 °C. Для остальных цветов — до +300 °C. При эксплуатации выше +100 °C требуется проведение горячего отверждения при первичном вводе объекта в эксплуатацию: выдержка на воздухе не менее 1 часа, подъем температуры со скоростью 3,5 °C/мин, выдержка при рабочей температуре не менее 3 часов.
