Органосиликатная краска 12-03 CERTA серый (~RAL 7040) 25 кг

Органосиликатная композиция ОС-12-03 CERTA серого цвета (~RAL 7040) — это атмосферостойкий и термостойкий материал для антикоррозионной защиты металлических, бетонных и железобетонных конструкций. Покрытие выдерживает нагрев до +300 °C и сохраняет эластичность при морозе до -60 °C. Материал поставляется в ведре 25 кг и рассчитан на профессиональное применение.

Композиция формирует матовое однородное покрытие, устойчивое к влаге, ультрафиолету и перепадам температур. Материал не требует введения отвердителя, что упрощает логистику и исключает ошибки при смешивании. Допускается нанесение без предварительного грунтования, что сокращает время работ и снижает стоимость системы защиты.

Назначение и область применения

Материал предназначен для окраски оборудования и сооружений, эксплуатируемых в промышленной атмосфере и при повышенных температурах. Композицию применяют для защиты дымовых труб, газоходов, печного оборудования, теплообменников, выхлопных систем, металлоконструкций, опор ЛЭП, фундаментов, тоннелей и фасадов зданий.

Покрытие эффективно работает по металлу, бетону, кирпичу, штукатурке и цементным основаниям. При необходимости адгезию повышают грунтовками CERTACOR 01 (до +150 °C) или ГФ-021, ВЛ-023, ФЛ-03К (до +60 °C).

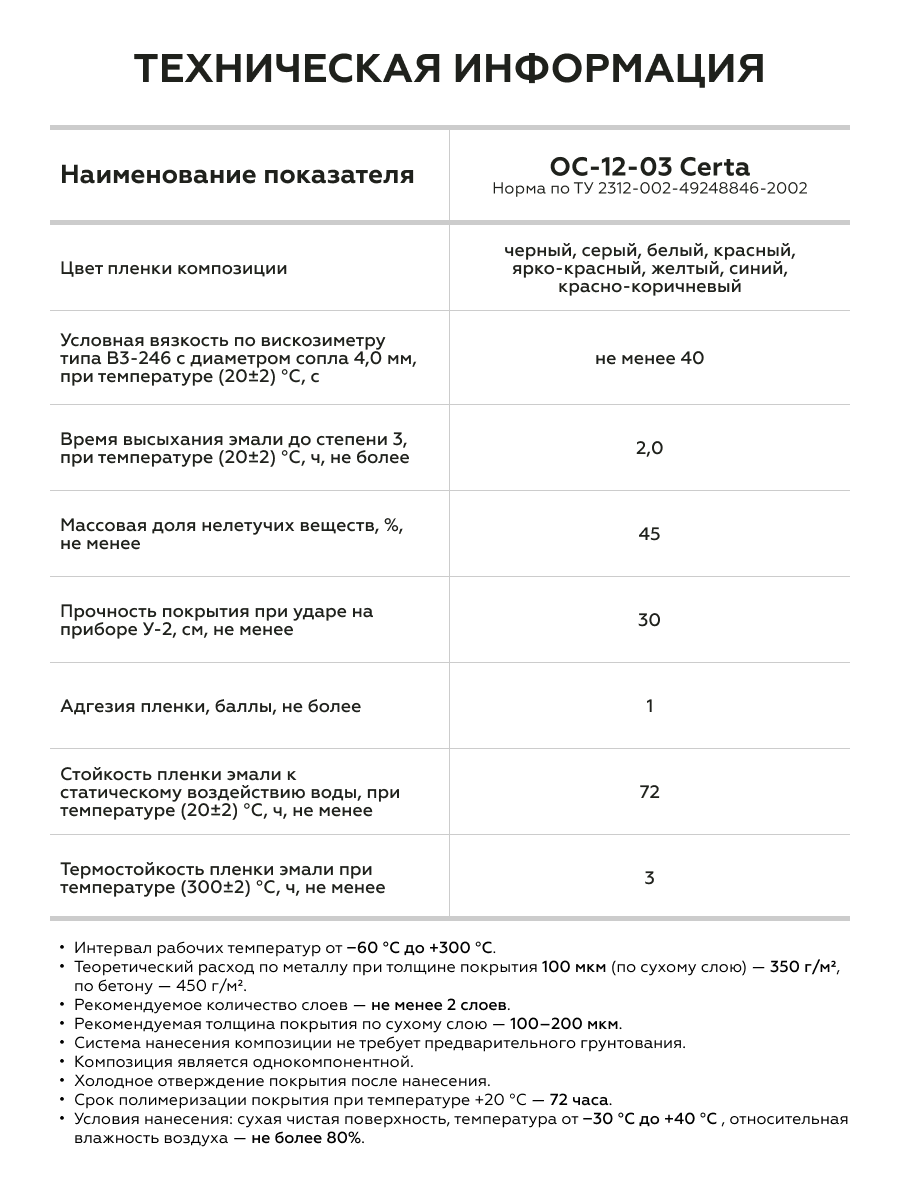

Состав и свойства

Композиция изготовлена на основе органосиликатных связующих, устойчивых к воздействию влаги, ультрафиолета и перепадов температур. Покрытие паропроницаемо, поэтому его наносят на бетонные и оштукатуренные поверхности без риска нарушения влажностного режима конструкции.

Термостойкость покрытия зависит от цвета: для серого цвета максимальная рабочая температура составляет +300 °C. При нагреве покрытие не выделяет токсичных продуктов, что подтверждено санитарно-эпидемиологическим заключением. Теоретический расход материала — 350 г/м² при толщине сухого слоя 100 мкм.

Условия эксплуатации

Сформированное покрытие сохраняет защитные свойства в интервале температур от -60 °C до +300 °C. Материал устойчив к воздействию промышленной атмосферы категорий С1–С3 по ISO 12944-2 и к кратковременному воздействию пресной воды.

Срок службы покрытия при соблюдении технологии нанесения составляет не менее 10 лет на металлоконструкциях и 15 лет на бетонных основаниях. При вводе оборудования в эксплуатацию с рабочей температурой выше +100 °C выполняют постепенный нагрев покрытия со скоростью 3,5 °C в минуту и выдержку не менее 3 часов.

Подготовка основания

Металлическую поверхность очищают от ржавчины, окалины, старых отслаивающихся покрытий и загрязнений. Рекомендуемая степень очистки — Sa 2 ½ по ISO 8501-1:2007 либо St 3 механизированным инструментом. Сварные швы и кромки обрабатывают до степени Р3 по ISO 8501-3.

Бетонные основания выдерживают не менее 28 суток, влажность бетона до глубины 20 мм — не более 4 %. Выступающую арматуру, раковины и сколы устраняют до окрашивания.

Обезжиривание

Поверхность обезжиривают толуолом, о-ксилолом, растворителем для красок CERTA, Р-646, Р-4 или Р-5. Обезжиривание проводят до и после механической очистки. При работах на открытом воздухе окрашивание выполняют не позднее чем через 6 часов после очистки, внутри помещения — не позднее чем через 24 часа.

При отрицательных температурах используют толуол, о-ксилол, Р-4 или Р-5. Применение уайт-спирита, сольвента и бензина запрещено.

Приготовление материала

Композицию тщательно перемешивают в заводской таре механическим или ручным способом до однородности по всему объему. При образовании пены или пузырей материал выдерживают в таре до их исчезновения.

При необходимости композицию разбавляют толуолом, о-ксилолом или растворителем CERTA в количестве не более 10 % от массы. Разбавитель добавляют постепенно, небольшими порциями (до 0,5 % от массы) при перемешивании. При использовании материала в качестве грунтовки степень разбавления допускается увеличить до 15 %.

Условия нанесения

Температура окружающей среды — от -20 °C до +40 °C. Относительная влажность воздуха — не более 80 %. Запрещается окрашивание во время осадков и при скорости ветра более 10 м/с. Температура окрашиваемой поверхности должна быть на 3 °C выше точки росы. Недопустимо нанесение композиции на влажную или обледенелую поверхность.

Способ нанесения

Композицию наносят пневматическим или безвоздушным распылением, кистью или валиком. При пневматическом распылении расстояние от сопла до поверхности — 200–300 мм, давление воздуха — 1,5–3,0 кгс/см². При безвоздушном распылении расстояние — 300–500 мм, рабочее давление — 80–150 бар, диаметр сопла — 0,33–0,43 мм.

Труднодоступные участки — сварные швы, торцевые кромки, болтовые соединения — предварительно окрашивают кистью «полосовым слоем». Материал наносят не менее чем в два слоя.

Сушка и отверждение

Минимальное время межслойной выдержки при распылении: 120 минут при -20 °C, 90 минут при 0 °C, 60 минут при +20 °C. При нанесении кистью или валиком время межслойной сушки увеличивается в 2–3 раза. Окончательное формирование покрытия при +20 °C — 72 часа.

При эксплуатации покрытия при температуре выше +100 °C выполняют постепенный нагрев со скоростью 3,5 °C в минуту до рабочей температуры и выдержку не менее 3 часов.

Меры безопасности

Работы выполняют при обеспечении проветривания рабочей зоны. Используют средства индивидуальной защиты: респиратор, защитные очки, перчатки. При попадании материала на кожу его удаляют очищающим кремом, затем промывают водой с мылом.

Запрещается нанесение композиции в закрытых помещениях, ямах и колодцах. В зоне радиусом 25 м от места работ запрещены курение, огонь и сварочные работы. При загорании применяют песок, кошму, углекислотный или пенный огнетушитель. Оборудование промывают толуолом, о-ксилолом или растворителем CERTA.

Рекомендуемая толщина покрытия

Правильно подобранная толщина сухого слоя определяет срок службы покрытия и его защитные свойства. Слишком тонкий слой не обеспечивает надежной барьерной защиты, избыточно толстый — увеличивает расход материала и время сушки. Для композиции ОС-12-03 оптимальная толщина зависит от условий эксплуатации и температуры нагрева поверхности.

Композицию наносят не менее чем в два слоя. Толщина однослойного покрытия при распылении — 50–80 мкм, при нанесении кистью — до 50 мкм. При контроле толщины из показаний толщиномера вычитают корректирующую величину, зависящую от профиля шероховатости поверхности: 10 мкм для тонкого профиля (25–60 мкм), 25 мкм для среднего (60–100 мкм), 40 мкм для грубого (100–150 мкм).

Цвет и фактура

Композиция ОС-12-03 CERTA в данном исполнении имеет серый цвет, близкий к RAL 7040. Это нейтральный серый тон без выраженного холодного или теплого подтона, характерный для промышленных покрытий.

После высыхания материал формирует матовую однородную поверхность без глянцевого блеска. Матовая фактура снижает заметность дефектов основания и обеспечивает равномерное восприятие цвета при боковом освещении.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении серый цвет сохраняет нейтральность, при дневном — проявляет легкий холодный подтон. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Вопросы и ответы

Как подготовить металлическую поверхность перед нанесением?

Металл очищают от ржавчины и окалины абразивоструйным методом до степени Sa 2 ½ по ISO 8501-1:2007 или механизированным инструментом до St 3. Сварные швы и кромки обрабатывают до степени Р3 по ISO 8501-3. После очистки поверхность обезжиривают толуолом, о-ксилолом или растворителем CERTA и обеспыливают. Окрашивание проводят не позднее чем через 6 часов после очистки при работах на открытом воздухе.

Можно ли наносить композицию на старое покрытие?

Нанесение на старое покрытие допускается при условии, что оно имеет прочное сцепление с основанием. Слабодержащиеся участки удаляют, поверхность зачищают и обезжиривают. При наличии толстого слоя старой краски рекомендуется полное удаление покрытия до металла. Адгезию проверяют методом решетчатого надреза по ГОСТ 31149.

Сколько сохнет композиция?

Межслойная выдержка при распылении составляет 60 минут при +20 °C, 90 минут при 0 °C и 120 минут при -20 °C. Окончательное формирование покрытия до набора оптимальных свойств — 72 часа при +20 °C. Транспортирование окрашенных конструкций допускается не ранее чем через 72 часа после нанесения финишного слоя.

Какой расход материала?

Теоретический расход неразбавленной композиции при толщине сухого слоя 100 мкм — 350 г/м². Фактический расход зависит от способа нанесения, шероховатости поверхности и квалификации рабочих. При нанесении на пористые основания (бетон, кирпич) расход увеличивается в среднем на 20 %. При распылении учитывайте потери 10–15 % на туманообразование.

Можно ли наносить композицию при отрицательной температуре?

Да, нанесение допускается при температуре окружающей среды до -20 °C. При отрицательной температуре для достижения заданной толщины покрытия, как правило, требуется нанесение дополнительных слоев. Поверхность должна быть сухой, без снега и наледи. Обезжиривание при отрицательных температурах проводят толуолом, о-ксилолом, Р-4 или Р-5.

Как хранить композицию?

Композицию хранят в плотно закрытой заводской таре в сухом помещении, защищенном от прямых солнечных лучей и влаги, при температуре от -30 °C до +35 °C. Гарантийный срок годности — не менее 3 лет (36 месяцев) со дня изготовления. Замерзание материала при транспортировке и хранении не приводит к потере свойств.

Нужно ли грунтовать поверхность перед нанесением?

Композицию допускается наносить без предварительного грунтования. При необходимости повышения адгезии или для ответственных конструкций применяют грунтовки CERTACOR 01 (до +150 °C) или ГФ-021, ВЛ-023, ФЛ-03К (до +60 °C). Грунтовочный слой наносят в соответствии с технологической инструкцией на конкретный материал.
