Эмаль антикоррозионная термостойкая СERTА до 700°С серебристый ~RAL 9006 аэрозоль

Эмаль CERTA серебристая металлик RAL 9006 в аэрозольном баллончике 520 мл — готовое решение для локального ремонта и декоративной отделки металлических поверхностей, работающих при температурах до +700 °C. Материал предназначен для восстановления покрытия на кромках, сложных профилях и труднодоступных участках, где применение кисти или валика затруднено. Аэрозольный формат обеспечивает равномерное распыление и позволяет создавать аккуратный металлизированный слой с минимальными потерями.

Цветовое решение ориентировано на RAL 9006 — классический серебристый металлик, широко применяемый в производстве печного оборудования, отопительных приборов и промышленных конструкций. Окончательный оттенок формируется только после полного высыхания, термозакалки и охлаждения покрытия. Мокрый слой и горячая поверхность не дают объективного представления о финальном цвете, поэтому приемку внешнего вида выполняют на остывшем изделии.

Назначение и область применения

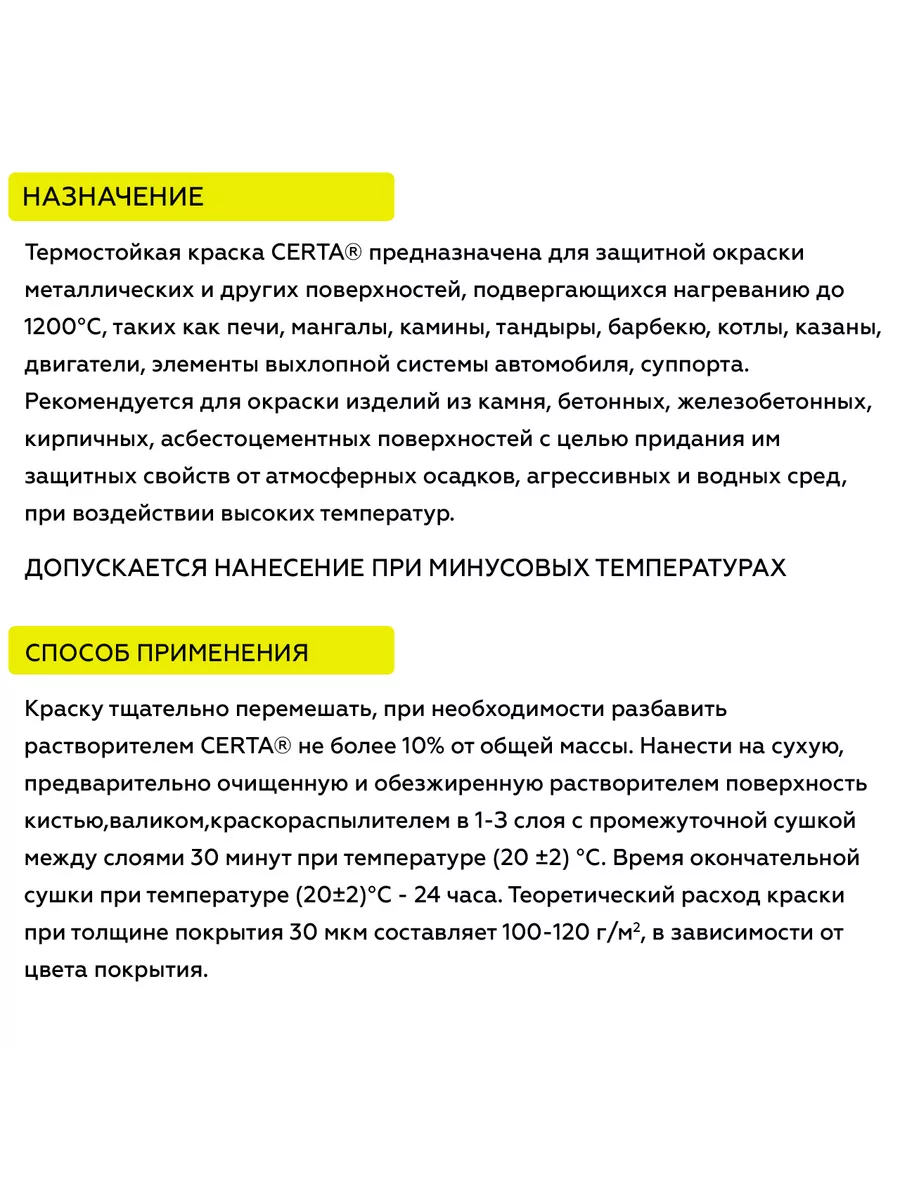

Эмаль применяют для защиты и декоративной отделки металлических изделий, эксплуатируемых при высоких температурах. Материал подходит для окраски печного оборудования: дверцы, заслонки, экраны, кожухи и накладки. Также используют для промышленных узлов — панелей, вентиляционных деталей, труб и защитных элементов. Аэрозольный формат удобен для ремонта швов, кромок, крепежных зон и локальных дефектов покрытия.

Допускается нанесение на минеральные основания — кирпич, бетон, штукатурку и цементно-песчаные поверхности после соответствующей подготовки. Металлизированные покрытия предъявляют особые требования к технике нанесения: металлик чувствителен к направлению распыления, расстоянию до поверхности и скорости движения факела. При несоблюдении параметров появляются полосы, неравномерная светлота и пятна, заметные после термозакалки.

Состав и свойства

Эмаль изготовлена на основе кремнийорганических смол, обеспечивающих термостойкость до +700 °C. Металлизированный пигмент создает характерный блеск и защитный слой, снижающий коррозионное воздействие на подготовленный металл. Покрытие устойчиво к перепадам температур, атмосферным воздействиям и умеренным механическим нагрузкам.

Расход на слой 50 мкм — около 175 г/м² без учета потерь. Фактический расход зависит от шероховатости поверхности, наличия кромок, швов и сложности профиля. Для аэрозольного баллончика часть материала теряется при распылении в воздух, особенно на открытых площадках. Материал совместим с отвердителем CERTA PROFESSIONAL для улучшения антикоррозионных свойств.

Условия эксплуатации

Покрытие рассчитано на длительную эксплуатацию при температурах до +700 °C. Толщину сухого слоя выбирают по фактическому нагреву детали: при низких температурах допустим слой 150–180 мкм, при высоких — 30–50 мкм. Избыточная толщина на горячих участках не повышает стойкость и может привести к растрескиванию при термоциклах.

Покрытие выдерживает многократные циклы нагрев-охлаждение без потери адгезии и декоративных свойств. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407. Срок службы покрытия зависит от условий эксплуатации и качества подготовки основания.

Подготовка основания

Поверхность очищают от ржавчины, окалины, солей, пыли и непрочного старого покрытия. При нагреве выше +100 °C металл очищают до степени Sa 2½ по ISO 8501-1. Кромки, торцы и сварные швы готовят до степени P3 по ISO 8501-3. Основание должно быть сухим и минимум на 3 °C выше точки росы. Для металлизированных покрытий качество подготовки особенно важно — любые неровности становятся заметными после нанесения.

Обезжиривание

Жировые загрязнения удаляют о-ксилолом, толуолом или растворителем CERTA. Протирку выполняют чистой безворсовой ветошью. Бензин, уайт-спирит и сольвент не применяют — они оставляют пленку, ухудшающую адгезию. После обезжиривания поверхность должна быть полностью сухой.

Приготовление материала

Баллон выдерживают при комнатной температуре не менее 30 минут. Затем тщательно встряхивают в течение 2–3 минут для равномерного распределения пигмента. Проверяют факел на пробной поверхности: струя должна быть ровной, без капель и пульсаций. При неровном факеле баллон встряхивают повторно.

Условия нанесения

Работы выполняют без осадков, инея, конденсата и пыли. Влажность воздуха — не более 80%. Аэрозоль применяют при температуре не ниже −5 °C. Оптимальная температура нанесения — от +15 до +25 °C. При низких температурах распыление ухудшается, при высоких — возрастает риск шагрени.

Способ нанесения

Распыление выполняют с расстояния 20–30 см от поверхности движениями в одном направлении. Проходы ведут с перекрытием 50% предыдущего слоя. Для металлика важно сохранять одинаковое расстояние и скорость движения на всей окраске — это обеспечивает равномерную светлоту. Швы, кромки и крепежные зоны сначала закрывают полосовым слоем.

Перед сушкой поверхность осматривают под боковым светом: видны сухой напыл, пропуски на кромках и утолщения в углах. Дефекты исправляют до термозакалки. После нагрева покрытие набирает прочность, и локальное исправление требует повторной подготовки.

Сушка и отверждение

Межслойная выдержка при +20 °C для слоя около 50 мкм — примерно 30 минут. Перед рабочим нагревом покрытие выдерживают 2–3 часа при комнатной температуре. Термозакалка проходит по режиму оборудования: покрытие нагревается вместе с деталью до рабочей температуры и выдерживается при ней не менее 30 минут.

При использовании отвердителя CERTA PROFESSIONAL время жизнеспособности сокращается, поэтому состав готовят непосредственно перед нанесением. Контроль качества включает проверку толщины, сплошности, отсутствия кратеров, пузырей и подтеков. Для металлика дополнительно контролируют равномерность светлоты.

Рекомендуемая толщина покрытия

Толщину сухого покрытия выбирают по фактическому нагреву детали. Рабочий предел составляет +700 °C. При низких температурах допустим более толстый слой для лучшей защиты от коррозии, при высоких — избыточная толщина может вызвать растрескивание из-за термических напряжений.

Расход на слой 50 мкм — около 175 г/м² без учета потерь. Шероховатость, кромки, швы и сложный профиль увеличивают фактический расход. Для аэрозольного баллончика часть материала теряется при распылении в воздух.

Толщину проверяют на плоскости, кромках и наиболее нагретых зонах. Для фасовки 520 мл расход рассчитывают с учетом геометрии изделия: на кожухах печного оборудования доля торцов и швов выше, поэтому фактический расход отличается от расчетного по гладкой пластине. Рекомендуется выполнить контрольный выкрас на образце с аналогичной геометрией.

Цвет и фактура

Цвет — серебристая, финиш — металлик, ориентир RAL 9006. Металлизированная фактура создает характерный блеск, меняющийся в зависимости от угла обзора и освещения. Цвет оценивают при рассеянном дневном свете или освещении, приближенном к условиям эксплуатации.

Оттенок оценивают на высохшем, термозакаленном и полностью остывшем покрытии. Мокрый слой и горячая деталь не подходят для приемки цвета. При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении металлический блеск усиливается, при дневном — становится более сдержанным.

При смене партии, толщины или способа нанесения выполняют контрольный выкрас. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407. На шероховатой поверхности металлик выглядит темнее, чем на гладкой, из-за рассеивания света.

Вопросы и ответы

Для какого узла подходит этот товар?

Материал применяют на деталях с рабочим нагревом до +700 °C: крышки оборудования с крепежными отверстиями, экраны котельных узлов, вентиляционные элементы, печные дверцы и заслонки. Основание должно быть очищено до степени Sa 2½ по ISO 8501-1 и обезжирено.

Что проверить перед нанесением?

Проверяют полосы от неравномерного факела, состояние кромок, влажность основания и совместимость старого слоя. Баллон должен быть комнатной температуры и тщательно встряхнут в течение 2–3 минут. Кромки и сварные швы готовят до степени P3 по ISO 8501-3.

Как выбрать способ нанесения?

Для основной площади используют аэрозольное распыление с расстояния 20–30 см, движениями в одном направлении с перекрытием 50% предыдущего слоя. Швы, торцы и труднодоступные места закрывают отдельным проходом. Для металлика важно сохранять одинаковое расстояние до поверхности.

Как учитывать фасовку 520 мл?

Фасовку 520 мл соотносят с площадью детали, числом слоев и потерями при распылении. При расходе 175 г/м² на слой 50 мкм баллончика хватает на 2–3 м². Для деталей сложной геометрии фактический расход выше расчетного по гладкой пластине, поэтому выполняют контрольный выкрас.

Когда принимать покрытие?

Приемку выполняют после полного высыхания, термозакалки и охлаждения покрытия. Проверяют цвет, финиш, толщину и сплошность. Цвет оценивают при рассеянном дневном свете. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.
