Эмаль антикоррозионная термостойкая CERTA до 800°С коричневый матовый ~RAL 8017 аэрозоль

Термостойкая антикоррозионная эмаль CERTA в аэрозольном баллончике 520 мл предназначена для точечного ремонта и локальной подкраски элементов, нагревающихся в процессе эксплуатации до +800 °C. Коричневый матовый оттенок с ориентиром RAL 8017 позволяет аккуратно восстанавливать покрытие на кромках, стыках, сварных швах и в труднодоступных зонах, где применение кисти или валика затруднено. Аэрозольный формат обеспечивает равномерное распыление и проникновение состава в углубления сложного профиля, что особенно ценно при ремонте печного оборудования, дымоходов и выхлопных систем.

Материал разработан для профессионального применения и отвечает требованиям промышленного ремонта, где важна не только декоративная составляющая, но и стабильность покрытия при многократных циклах нагрева и охлаждения. В отличие от обычных красок, эта эмаль формирует покрытие, способное выдерживать значительные термические нагрузки без растрескивания, отслаивания и потери адгезии. Аэрозольный баллончик — инструмент для локальных работ, а не для сплошной окраски больших плоскостей. Для крупных поверхностей следует выбирать эмаль в ведрах или банках той же серии, чтобы сохранить единый оттенок на всей конструкции.

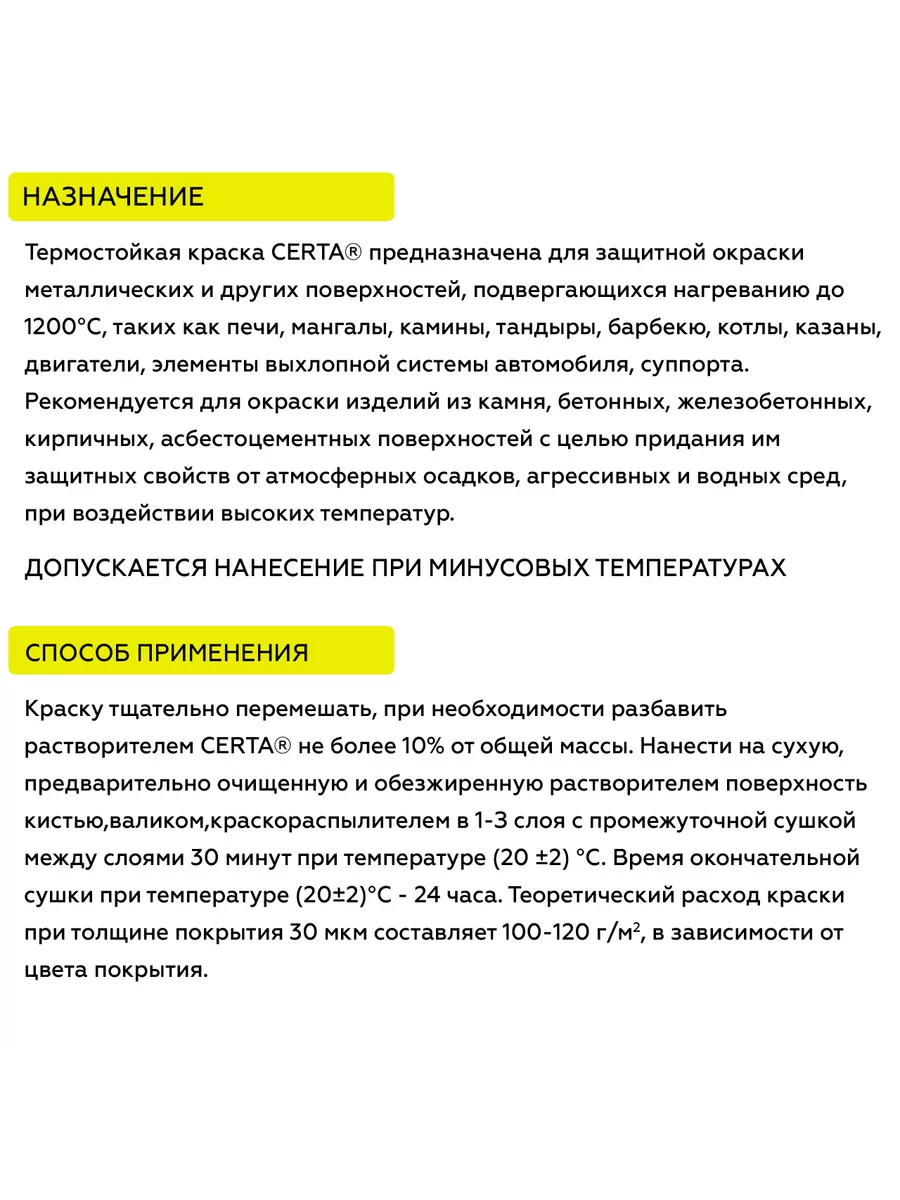

Назначение и область применения

Эмаль CERTA коричневая матовая RAL 8017 в аэрозольном баллончике 520 мл предназначена для следующих видов работ:

• Печное оборудование: дверцы, заслонки, экраны, кожухи и металлические накладки, подвергающиеся нагреву до +800 °C.
• Дымоходные и вентиляционные детали: трубы, короба, защитные элементы и участки с периодическим нагревом.
• Промышленный ремонт: швы, кромки, крепежные зоны и локальные дефекты покрытия на оборудовании, работающем в условиях высоких температур.
• Минеральные основания: подготовленные кирпичные, бетонные и оштукатуренные участки, совместимые с нагревом до +800 °C.

Применение на выхлопных элементах и коллекторах требует предварительной проверки фактического нагрева детали, доступности кромок и возможности нанести слой без перегруза. В таких узлах температурные нагрузки распределяются неравномерно, поэтому толщину покрытия выбирают по наиболее нагруженной зоне, а цвет оценивают на полностью остывшей детали.

Состав и свойства

Эмаль CERTA коричневая матовая RAL 8017 — однокомпонентный состав на основе кремнийорганических смол, устойчивых к длительному воздействию высоких температур. Пигменты и наполнители подобраны так, чтобы обеспечить стабильный коричневый оттенок и матовую фактуру после термозакалки. Покрытие сохраняет целостность при многократных циклах нагрева и охлаждения, не растрескивается и не отслаивается при соблюдении рекомендованной толщины.

Материал совместим с металлическими основаниями (сталь, чугун), а также с подготовленными минеральными поверхностями — кирпичом, бетоном, штукатуркой. Эмаль может применяться в комплекте с отвердителем CERTA PROFESSIONAL для улучшения антикоррозионных свойств в соответствии со специальной инструкцией. Расход неразбавленной эмали на слой 50 мкм составляет около 175 г/м² без учета потерь. На шероховатых основаниях, сварных швах, кромках и сложном профиле фактический расход увеличивается.

Условия эксплуатации

Рабочий температурный диапазон покрытия — от −60 до +800 °C. При нагреве до +800 °C оптимальная толщина сухого слоя составляет 30–50 мкм. Превышение рекомендованной толщины не повышает стойкость, а увеличивает риск растрескивания при термоциклах. Покрытие выдерживает многократные циклы нагрева и охлаждения без потери адгезии и изменения цвета. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Срок службы покрытия зависит от условий эксплуатации: при постоянном нагреве до +800 °C и отсутствии механических нагрузок покрытие сохраняет защитные свойства в течение всего межремонтного периода. При циклическом нагреве с резкими перепадами температур ресурс покрытия определяется количеством термоциклов и соблюдением технологии нанесения.

Подготовка основания

Поверхность очищают от ржавчины, окалины, солей, пыли, непрочного старого покрытия и следов технологических загрязнений. При эксплуатации выше +100 °C металл очищают до степени Sa 2½ по ISO 8501-1; сварные швы, торцы и кромки подготавливают до степени P3 по ISO 8501-3. Основание должно быть сухим и минимум на 3 °C выше точки росы, чтобы исключить конденсацию влаги под покрытием.

Для минеральных оснований — кирпича, бетона, штукатурки — удаляют непрочные участки, пыль и высолы. Поверхность должна быть ровной, без отслоений и загрязнений маслами. При необходимости выполняют грунтование подходящим термостойким составом, совместимым с данной эмалью.

Обезжиривание

Жировые загрязнения удаляют о-ксилолом, толуолом или растворителем CERTA. Протирку выполняют чистой безворсовой ветошью, не оставляющей волокон. Бензин, уайт-спирит и сольвент не применяют, чтобы не оставить загрязняющий остаток, который ухудшит адгезию и может проявиться при нагреве в виде пятен.

Приготовление материала

Баллон выдерживают при комнатной температуре не менее 24 часов и встряхивают до равномерного перемешивания — не менее 2–3 минут. Перед окраской делают пробное распыление вне детали, проверяя факел и отсутствие капель. Если баллон использовался ранее, переверните его и распылите до появления чистого газа — это прочистит сопло.

Условия нанесения

Работы выполняют при отсутствии осадков, тумана, инея, конденсата и пыли. Относительная влажность воздуха — не более 80%. Аэрозольную тару применяют при температуре не ниже −5 °C. При отрицательной температуре слой делают тоньше и увеличивают выдержку между проходами. Оптимальная температура для нанесения — от +15 до +25 °C.

Способ нанесения

Эмаль наносят распылением с расстояния 20–30 см от поверхности. Кромки, швы, торцы и крепежные зоны сначала закрывают полосовым слоем, затем окрашивают открытые плоскости. Слой формируют без подтеков, пропусков, сухого напыла и загрязнений. Движения должны быть равномерными, в одном направлении, с перекрытием предыдущего прохода на 50%.

На деталях сложной формы сначала обрабатывают внутренние углы и труднодоступные места. Такой порядок снижает риск тонкого слоя на ребрах и утолщений в углах, которые после нагрева могут отличаться по фактуре. Для достижения рекомендованной толщины 30–50 мкм обычно достаточно 2–3 тонких проходов с межслойной выдержкой 10–15 минут.

Сушка и отверждение

Межслойная выдержка при +20 °C для слоя около 50 мкм составляет примерно 30 минут. Перед рабочим нагревом покрытию дают набрать первичную прочность в течение 24 часов при комнатной температуре. Окончательные свойства формируются после термозакалки по режиму оборудования: плавный нагрев до рабочей температуры, выдержка и охлаждение.

Перед сушкой осматривают поверхность под боковым светом. Для коричневого покрытия так проще выявить сухой напыл, полосы от инструмента, непрокрасы на кромках и утолщения в углах. Исправления выполняют до термозакалки, пока дефект не закрепился рабочим нагревом.

Контроль качества нанесения

Проверяют толщину, сплошность, чистоту поверхности, отсутствие кратеров, пузырей, подтеков и непросушенных утолщений. Отдельно осматривают швы, кромки, торцы и зоны максимального нагрева. Толщину сухого слоя измеряют магнитным толщиномером на металлических основаниях.

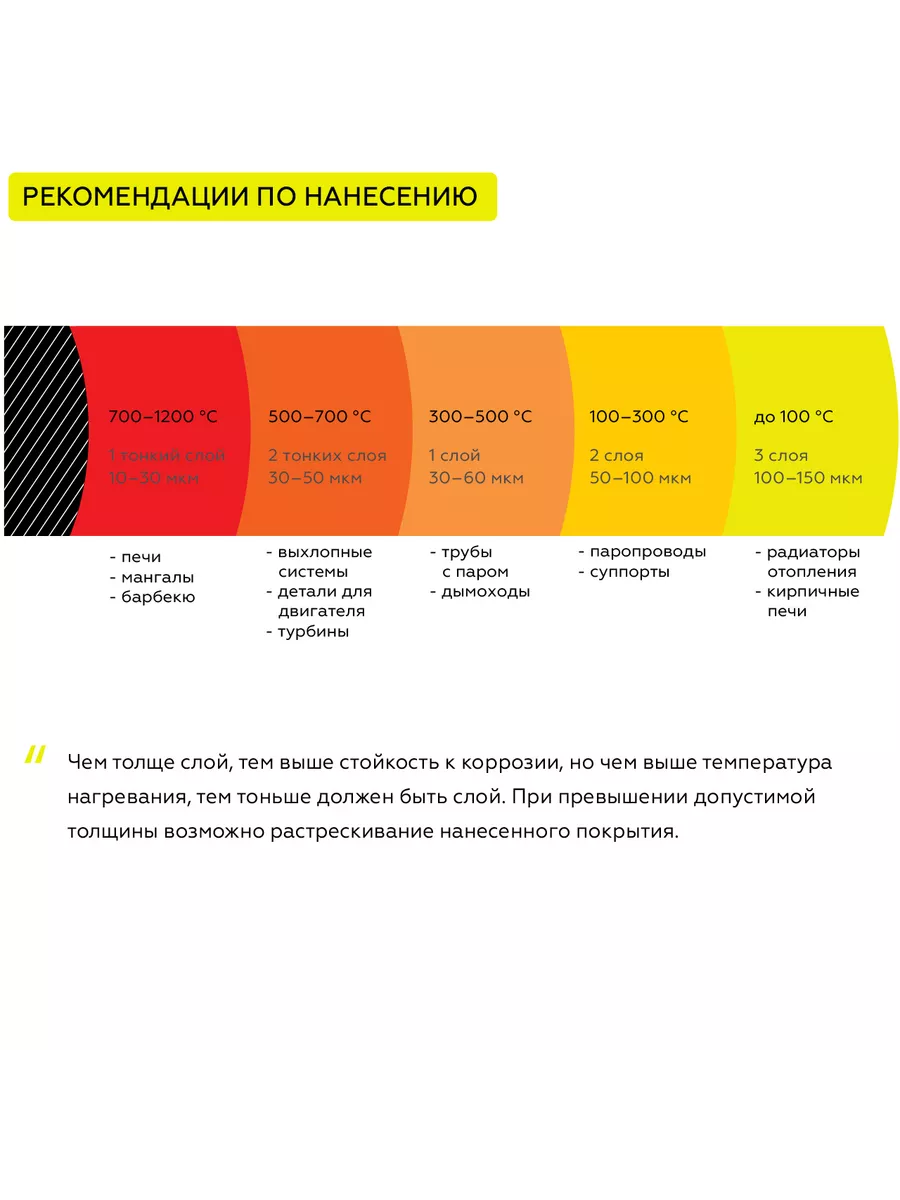

Рекомендуемая толщина покрытия

Для этой эмали рабочий предел составляет +800 °C. Толщину выбирают по фактическому нагреву детали; схемы для +1000 или +1200 °C к этому товару не применяют. При выборе толщины учитывают не только максимальную температуру, но и характер нагрева: постоянный или циклический, скорость изменения температуры, наличие вибраций и механических нагрузок.

Расход неразбавленной эмали на слой 50 мкм составляет около 175 г/м² без учета потерь. На шероховатых основаниях, сварных швах, кромках и сложном профиле фактический расход увеличивается. Для аэрозольного баллончика 520 мл ориентировочный расход составляет 2–3 м² на один слой рекомендованной толщины, однако точное значение зависит от формы детали и навыка оператора.

После высыхания толщину проверяют на плоскости, возле швов, по кромкам и на участках максимального нагрева. Избыточный слой на высокотемпературной зоне не повышает стойкость и может ухудшить работу при термоциклах. Если фактический нагрев приближается к +800 °C, покрытие не утолщают сверх рекомендованного диапазона.

Для ответственных деталей толщину фиксируют в журнале работ: отдельно по плоскости, кромкам и зоне максимального нагрева. Это позволяет контролировать качество и при необходимости воспроизводить технологию на последующих партиях изделий.

При окраске деталей сложной формы, таких как корпус промышленной печи или экранная панель, расход рассчитывают с поправкой на геометрию. Доля торцов, швов и труднодоступных мест может достигать 30–40% от общей площади, что существенно увеличивает фактический расход по сравнению с расчетом по гладкой пластине.

Цвет и фактура

Цвет — коричневая, финиш — матовая, ориентир RAL 8017. Оттенок оценивают на высохшем, термозакаленном и полностью остывшем покрытии. Мокрый слой, горячая деталь и изображение на экране для приемки цвета не подходят — только визуальный контроль при естественном освещении на остывшей поверхности.

Матовая фактура обеспечивает равномерное светорассеивание, что визуально скрывает незначительные неровности основания и делает покрытие практичным в эксплуатации. На матовой поверхности менее заметны отпечатки пальцев и мелкие загрязнения, что важно для оборудования, к которому есть постоянный доступ.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении оттенок теплеет, при дневном — сохраняет глубину. Для соседних участков рекомендуется использовать материал одной партии. Коричневые оттенки чувствительны к изменению толщины: при тонком слое цвет выглядит светлее, при перегрузе — темнее и может появиться легкий глянец. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

При спорной приемке сравнивают основной участок, кромку и контрольный выкрас. Оценку проводят при рассеянном дневном свете, без прямых солнечных лучей и искусственных источников с цветовой температурой выше 4000 К. Для ответственных деталей рекомендуется хранить контрольный образец с утвержденным оттенком до окончания монтажа и приемки.

Вопросы и ответы

Для какого узла подходит этот товар?

Материал применяют на экранной панели с видимой лицевой плоскостью и близких по режиму деталях, если рабочий нагрев соответствует +800 °C, а основание очищено и обезжирено. Аэрозольный формат удобен для ремонта печных дверц, заслонок, кожухов и дымоходных элементов.

Что проверить перед нанесением?

Проверяют перегруз мокрого слоя, состояние кромок, влажность основания, совместимость старого слоя и контрольный выкрас цвета. Основание должно быть очищено до Sa 2½ по ISO 8501-1, обезжирено и сухим. Старое покрытие проверяют на адгезию — если оно отслаивается, его удаляют.

Как выбрать способ нанесения?

Для основной площади используется безвоздушное нанесение, а швы, торцы и труднодоступные места закрывают отдельным проходом. Аэрозольный баллончик позволяет точно контролировать подачу материала и подходит для локальных работ, где применение другого инструмента затруднено.

Как учитывать фасовку 520 мл?

Фасовку 520 мл соотносят с площадью детали, числом слоев, потерями при нанесении и запасом на контрольный выкрас. Для деталей сложной формы расход увеличивается на 20–30% за счет потерь при распылении и необходимости окраски торцов и углов.

Когда принимать покрытие?

Приемку выполняют по толщиномеру и визуальной приемке: проверяют цвет, финиш, толщину, сплошность и отсутствие дефекта «перегруз мокрого слоя». Оценку проводят после полного высыхания, термозакалки и охлаждения детали до комнатной температуры. Допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Можно ли наносить эмаль на горячую поверхность?

Нет. Эмаль наносят только на холодную поверхность с температурой не выше +40 °C. Нанесение на горячую деталь приводит к мгновенному испарению растворителя, образованию пузырей и потере адгезии. Первичную сушку выполняют при комнатной температуре, затем проводят термозакалку по режиму оборудования.

Как удалить старую термостойкую эмаль?

Старое покрытие удаляют механическим способом: абразивоструйной обработкой, шлифованием или зачисткой щеткой. Химические смывки для термостойких эмалей малоэффективны из-за высокой химической стойкости покрытия. После удаления поверхность обезжиривают и подготавливают заново до степени Sa 2½ по ISO 8501-1.
