Эмаль антикоррозионная термостойкая CERTA до 400°С белый матовый ~RAL 9003 25 кг

Эмаль CERTA с рабочим нагревом до +400 °C — это инженерное решение для объектов с умеренными тепловыми нагрузками и требованием к светлому матовому финишу. Материал формирует антикоррозионное покрытие на подготовленном металле и совместимых минеральных основаниях. Белый матовый цвет с ориентиром RAL 9003 позволяет визуально контролировать чистоту поверхности и равномерность нанесения, что важно при серийной окраске и обслуживании оборудования.

Фасовка 25 кг рассчитана на промышленное применение: окраску больших площадей, производственных партий деталей и протяженных конструкций. Это экономически оправданный формат для предприятий, где требуется стабильный результат на значительных объемах. Материал одной партии гарантирует одинаковый оттенок на всех соседних участках, что критично для белого цвета, где даже незначительные отклонения становятся заметными.

Назначение и область применения

Эмаль CERTA до +400 °C востребована в нескольких ключевых направлениях. В промышленности это окраска кожухов, панелей, экранов и корпусов оборудования, работающего при умеренном нагреве. В системах вентиляции и отопления материал применяют для наружных поверхностей печных элементов, заслонок, секций труб и инженерных узлов, где температура не превышает установленный предел. В строительстве и ремонте эмалью защищают металлические конструкции, кронштейны, фланцы и ремонтные вставки, подверженные коррозии и тепловому воздействию.

Особую ценность материал представляет при серийной окраске, когда комплекты деталей должны иметь идентичный цвет и одинаковые защитные свойства. Белый матовый финиш позволяет быстро выявлять дефекты подготовки основания — ржавчину, масляные пятна, остатки старых покрытий, — что снижает риск брака и повышает общее качество работ.

Состав и свойства

Эмаль CERTA создана на основе кремнийорганических связующих, которые обеспечивают устойчивость к нагреву и термоциклам. Пигментная часть подобрана для сохранения белого оттенка при длительной эксплуатации. Покрытие устойчиво к коррозионному воздействию на подготовленном металле в условиях умеренного нагрева.

• Рабочий нагрев: эксплуатация покрытия до +400 °C без потери защитных и декоративных свойств.
• Цвет и финиш: матовая белая поверхность, ориентир RAL 9003, обеспечивающая равномерное светорассеивание.
• Антикоррозионная защита: снижение коррозионного воздействия на подготовленный металл в условиях умеренного нагрева.
• Основания: металл, бетон, кирпич, штукатурка и цементно-песчаные поверхности при условии совместимости с тепловыми нагрузками.
• Расход: теоретический расход неразбавленной эмали на 50 мкм сухого слоя — 175 г/м².

Условия эксплуатации

Покрытие выдерживает рабочий нагрев до +400 °C. Толщину сухого слоя назначают по температуре эксплуатации: до +100 °C — 150-180 мкм, от +100 до +300 °C — 80-120 мкм, от +300 до +500 °C — 60-80 мкм. При более низких температурах допустимы увеличенные толщины, которые обеспечивают усиленную антикоррозионную защиту. При высоких температурах избыточная толщина может вызвать внутренние напряжения и растрескивание.

Время выдержки до набора оптимальных свойств при +20 °C — 72 часа. В течение этого периода покрытие набирает полную твердость и адгезию. Термозакалка — это прогрев покрытия при рабочей температуре, который завершает формирование полимерной структуры. Для эмали до +400 °C рекомендуется первый нагрев проводить постепенно, со скоростью не более 50 °C в час, чтобы избежать образования пузырей от остаточного растворителя.

Подготовка основания

Качество покрытия определяется подготовкой поверхности. Основание должно быть сухим, чистым и минимум на 3 °C выше точки росы — это предотвращает конденсацию влаги под пленкой. Металл очищают от коррозии, окалины, солей, остатков флюса и загрязнений механическим способом или абразивоструйной обработкой. Сварные швы, торцы и кромки подготавливают до степени P3 по ISO 8501-3, что обеспечивает надежное сцепление в наиболее уязвимых зонах.

При эксплуатации выше +100 °C и при термоциклах выполняют абразивоструйную очистку до Sa 2½ по ISO 8501-1. Эта степень очистки удаляет прокатную окалину и ржавчину, оставляя равномерный профиль, который улучшает адгезию и распределение напряжений в покрытии при нагреве.

Обезжиривание

Для обезжиривания применяют о-ксилол, толуол или растворитель CERTA. Эти растворители эффективно удаляют масла и жиры, не оставляя пленки, которая могла бы нарушить адгезию. Уайт-спирит, бензин и сольвент для этой операции не применяют — они могут оставлять на поверхности тонкий слой, который становится причиной отслоения покрытия при нагреве. Также исключают составы, содержащие силиконы и другие пленкообразующие добавки.

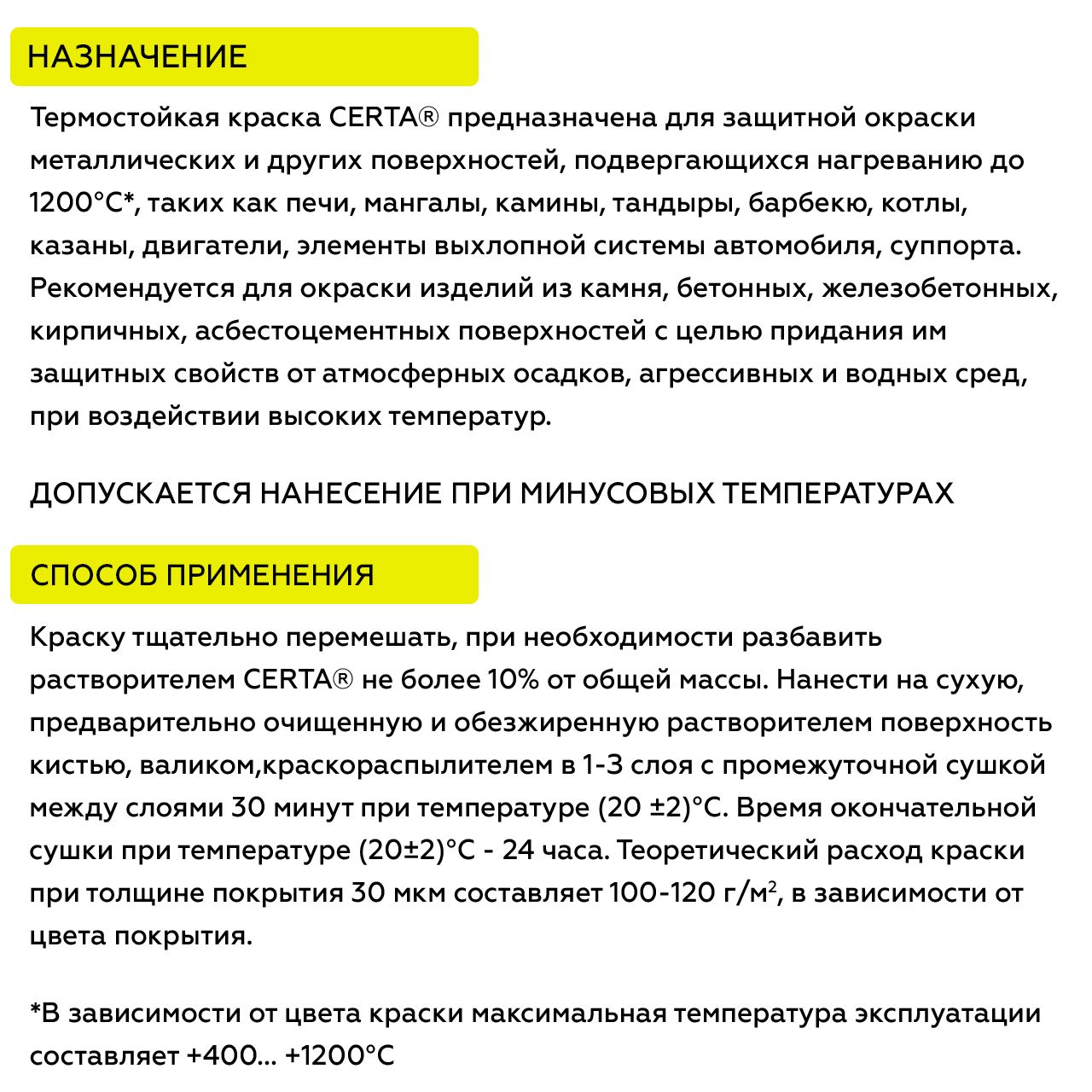

Приготовление материала

Эмаль тщательно перемешивают по всему объему тары до однородной консистенции. При длительном хранении возможен осадок пигментов, поэтому перемешивание проводят механическим способом, захватывая придонные слои. При необходимости материал профильтровывают через сетку 0,5-0,8 мм для удаления сгустков и посторонних включений. Температура материала должна быть близка к температуре окрашиваемой поверхности — это обеспечивает стабильную вязкость и равномерное нанесение.

Для разбавления используют растворитель для красок CERTA; степень разбавления не должна превышать 10% по массе. Избыточное разбавление снижает толщину сухого слоя и ухудшает укрывистость, что особенно заметно на белом цвете.

Условия нанесения

Работы проводят при отсутствии атмосферных осадков и относительной влажности воздуха не более 80%. Высокая влажность замедляет испарение растворителя и может вызвать образование конденсата на свежем слое. Допустимая температура нанесения — от −30 до +40 °C. При отрицательных температурах материал наносят тонкими слоями до 20 мкм по сухому слою, чтобы избежать образования ледяной пленки и обеспечить полное испарение растворителя.

Способ нанесения

Основной способ нанесения — распыление, которое обеспечивает равномерную толщину и высокую производительность. Также допускаются безворсовый валик и кисть из натурального волокна. Кистью работают однонаправленными движениями без втирания — это предотвращает образование пузырей и подтеков. Сварные швы, торцы, кромки и труднодоступные места предварительно закрывают полосовым слоем, чтобы гарантировать защиту в зонах повышенного риска. Покрытие формируют в 1-4 слоя в зависимости от требуемой толщины и условий эксплуатации.

Сушка и отверждение

Межслойная сушка для слоя 50 мкм по сухому: при +20 °C — 30 минут, при 0 °C — 60 минут, при −20 °C — 90 минут, при −30 °C — 120 минут. Время выдержки до набора оптимальных свойств при +20 °C — 72 часа. В течение этого периода покрытие набирает полную твердость и адгезию. Термозакалка — это прогрев покрытия при рабочей температуре, который завершает формирование полимерной структуры. Для эмали до +400 °C рекомендуется первый нагрев проводить постепенно, со скоростью не более 50 °C в час, чтобы избежать образования пузырей от остаточного растворителя.

Эмаль может применяться в комплекте с отвердителем CERTA PROFESSIONAL для улучшения антикоррозионных свойств в соответствии со специальной инструкцией. Это рекомендуется для объектов с повышенными требованиями к стойкости покрытия.

Рекомендуемая толщина покрытия

Толщину сухого покрытия назначают по температуре эксплуатации. Для этого товара предельный рабочий нагрев составляет +400 °C. При более низких температурах допустимы увеличенные толщины, которые обеспечивают усиленную антикоррозионную защиту. При высоких температурах избыточная толщина может вызвать внутренние напряжения и растрескивание, поэтому ее ограничивают.

Теоретический расход неразбавленной эмали без учета технологических потерь на 50 мкм по сухому слою — 175 г/м². Фактический расход зависит от шероховатости основания, способа нанесения, кромок, сварных швов и труднодоступных зон. При распылении потери могут достигать 20-30%, при нанесении валиком — 5-10%.

Для фасовки 25 кг расход рассчитывают по площади и сложности изделия. Для белого матового цвета важны одинаковая толщина, чистое основание и контроль укрывистости. Рекомендуется проводить контроль толщины влажным толщиномером сразу после нанесения, чтобы скорректировать процесс до высыхания.

Цвет и фактура

Цвет покрытия — матовый белый, ориентир — RAL 9003. Это чистый белый оттенок без желтизны и серого подтона, который сохраняет свою светлоту при нагреве до +400 °C. Матовая фактура рассеивает свет, скрывая незначительные неровности основания, но при этом требует тщательной подготовки — любые загрязнения и разнотолщинность становятся заметными.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении белый цвет сохраняет чистоту, но может проявлять легкий теплый подтон. При дневном свете оттенок остается нейтральным. Для соседних участков рекомендуется использовать материал одной партии. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Вопросы и ответы

Для каких работ подходит фасовка 25 кг?

Фасовка 25 кг подходит для крупных поверхностей, производственных партий и протяженных конструкций. Это формат для промышленного применения, где требуется стабильный результат на больших объемах. Экономически выгодно заказывать такую тару при окраске цехов, трубопроводов, металлоконструкций и серийных деталей. При расходе 175 г/м² на слой 50 мкм, ведра 25 кг хватает на покрытие до 140 м² поверхности.

Какой температурный режим у покрытия?

Покрытие рассчитано на рабочий нагрев до +400 °C. При этом толщина сухого слоя должна соответствовать температуре эксплуатации: до +100 °C — 150-180 мкм, от +100 до +300 °C — 80-120 мкм, от +300 до +500 °C — 60-80 мкм. Соблюдение этих диапазонов обеспечивает целостность покрытия при тепловых нагрузках. Первый нагрев проводят со скоростью не более 50 °C в час.

Как проверять цвет?

Цвет матовый белый, ориентир RAL 9003, проверяют на контрольном выкрасе после высыхания, термозакалки и полного охлаждения. Оценку проводят при стабильном освещении, желательно при дневном свете. Мокрый слой и нагретая поверхность не подходят для контроля цвета. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.

Что важно для белого оттенка?

Для белого матового цвета важны чистое основание, равномерная толщина слоя, укрывистость и материал одной партии на соседних деталях. Белый цвет выявляет любые дефекты подготовки и нанесения, поэтому контроль качества проводят на каждом этапе. Рекомендуется выполнять пробный выкрас перед началом основных работ. Подготовка поверхности до степени Sa 2½ по ISO 8501-1 обеспечивает надежное сцепление.

Чем обезжиривать основание?

Для обезжиривания применяют о-ксилол, толуол или растворитель CERTA. Уайт-спирит, бензин и сольвент для этой операции не используют, так как они могут оставлять пленку, нарушающую адгезию. Обезжиривание проводят непосредственно перед нанесением эмали, чтобы исключить повторное загрязнение. Сварные швы и кромки подготавливают до степени P3 по ISO 8501-3.

Можно ли наносить эмаль при отрицательных температурах?

Да, допустимая температура нанесения — от −30 до +40 °C. При отрицательных температурах материал наносят тонкими слоями до 20 мкм по сухому слою. Межслойная сушка при −20 °C составляет 90 минут, при −30 °C — 120 минут. Важно, чтобы поверхность была сухой и без инея. Относительная влажность воздуха не должна превышать 80%.

Какой отвердитель можно использовать?

Эмаль может применяться в комплекте с отвердителем CERTA PROFESSIONAL для улучшения антикоррозионных свойств. Использование отвердителя рекомендуется для объектов с повышенными требованиями к стойкости покрытия. Работа с отвердителем выполняется по специальной инструкции, которая прилагается к комплекту. Степень разбавления не должна превышать 10% по массе.
