Эмаль антикоррозионная термостойкая CERTA до 500°С зеленый (~RAL 6002) 0,4 кг

Эмаль CERTA зеленого цвета с матовым финишем в банке 0,4 кг — термостойкий состав для защиты металлических и минеральных поверхностей, работающих при нагреве до +500 °C. Материал разработан для ответственных узлов, где требуется стойкость к многократным термоциклам и стабильный внешний вид. Компактная тара удобна для локальных ремонтов, контрольных выкрасов и окрашивания небольших деталей.

Рецептура на основе термостойких связующих обеспечивает целостность пленки при циклическом нагреве и охлаждении. В отличие от алкидных и акриловых эмалей, состав не растрескивается при рабочих температурах. Матовая фактура маскирует незначительные неровности основания. Цвет RAL 6002 (травянисто-зеленый) применяется для окрашивания промышленного оборудования, элементов вентиляции и печного хозяйства.

Назначение и область применения

Эмаль CERTA зеленая матовая RAL 6002 предназначена для поверхностей, нагревающихся до +500 °C. Типовые объекты:

• Печное оборудование: дверцы, заслонки, экраны, кожухи, элементы топочных камер и дымоходов умеренного нагрева.
• Промышленные узлы: защитные панели, вентиляционные короба, технологические кожухи, корпуса нагревательного оборудования.
• Металлоконструкции: крепеж, кронштейны, фланцы, трубопроводы с рабочей температурой до +500 °C.
• Минеральные поверхности: подготовленный бетон, кирпич, штукатурка, цементно-песчаные основания, совместимые с температурным режимом.
• Ремонтные работы: восстановление поврежденных участков на кромках, швах, крепеже и локальных зонах коррозии.

Материал эффективен на металлических заслонках и дверцах печей, где сочетаются перепады температур и механические нагрузки. Для таких узлов важна равномерная толщина слоя по всей поверхности, включая торцы и зоны около крепежа.

Состав и свойства

Эмаль содержит термостойкие связующие и пигменты, устойчивые к нагреву до +500 °C. Пленка сохраняет адгезию при циклических нагрузках и не отслаивается. Матовая фактура рассеивает свет и скрывает мелкие дефекты основания.

Теоретический расход неразбавленной эмали на слой 50 мкм — около 175 г/м² без учета потерь. На шероховатых основаниях, сварных швах и сложном профиле расход увеличивается. Материал совместим с отвердителем CERTA PROFESSIONAL для улучшения антикоррозионных свойств.

Условия эксплуатации

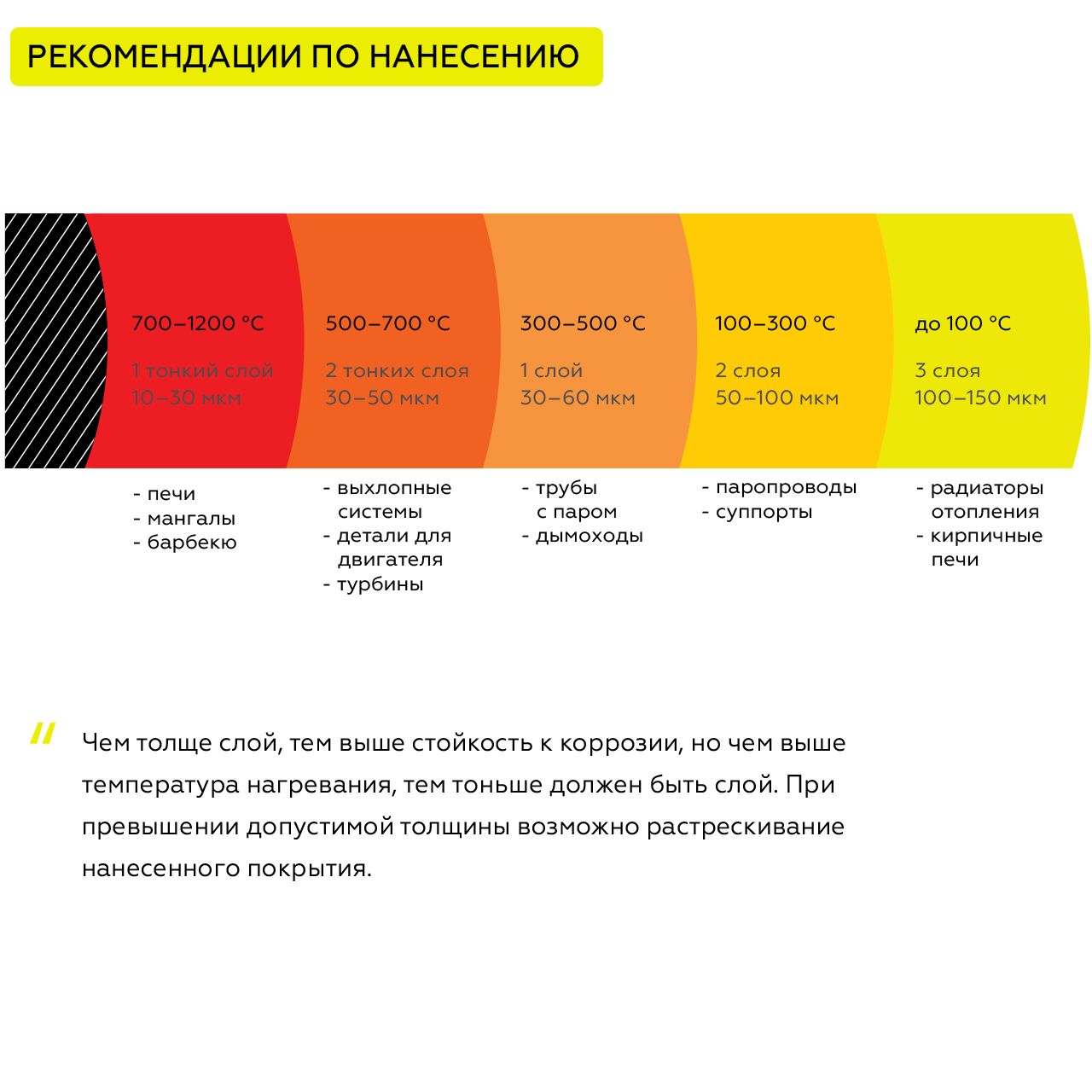

Покрытие выдерживает нагрев до +500 °C. Рекомендуемая толщина сухого слоя зависит от температуры эксплуатации: до +100 °C — 150–180 мкм, +100…+300 °C — 80–120 мкм, +300…+500 °C — 60–80 мкм. Межслойная сушка слоя 50 мкм при +20 °C занимает около 30 минут. Окончательные свойства формируются после термозакалки по режиму оборудования.

Приемку цвета и фактуры выполняют после полного высыхания, термозакалки и охлаждения покрытия. Мокрый слой и нагретая поверхность для оценки внешнего вида не используются.

Подготовка основания

Поверхность очищают от коррозии, окалины, солей, пыли, старых отслаивающихся покрытий. Металл при работе выше +100 °C и при термоциклах подготавливают абразивоструйно до степени Sa 2½ по ISO 8501-1. Сварные швы, кромки и торцы доводят до степени P3 по ISO 8501-3. Температура основания должна быть минимум на 3 °C выше точки росы.

Обезжиривание

Используют о-ксилол, толуол или растворитель CERTA. Поверхность протирают чистой безворсовой ветошью до удаления жирной пленки. Бензин, уайт-спирит и сольвент не применяют — они оставляют загрязняющий остаток, ухудшающий адгезию.

Приготовление материала

Эмаль перемешивают по всему объему тары, поднимая пигмент со дна и стенок. При необходимости вязкость корректируют растворителем CERTA малыми порциями, не более 10% по массе.

Условия нанесения

Окраску выполняют при отсутствии осадков, конденсата, инея и пыли. Относительная влажность воздуха — не более 80%. Материал наносят при температуре от −30 до +40 °C.

Способ нанесения

Основной способ — пневматическое распыление. Для небольших площадей и труднодоступных мест используют кисть из натурального волокна или валик без ворса. Швы, кромки, крепежные зоны и внутренние углы сначала проходят полосовым слоем, затем окрашивают основную поверхность. Слой должен быть равномерным, без подтеков и пропусков.

Сушка и отверждение

Межслойная сушка слоя около 50 мкм при +20 °C занимает примерно 30 минут. До интенсивного нагрева покрытие выдерживают до набора первичной прочности. Окончательные свойства формируются после термозакалки по режиму оборудования. Кромки, сварные швы и зоны максимального нагрева контролируют отдельно до и после термозакалки.

Рекомендуемая толщина покрытия

Толщину сухого покрытия назначают по фактической температуре детали. Рабочий предел составляет +500 °C, поэтому схемы для более высокой температуры не применяют. Избыточно толстый слой может растрескиваться при резких перепадах температур, недостаточный — не обеспечит требуемую защиту.

Теоретический расход неразбавленной эмали на слой 50 мкм — около 175 г/м² без учета потерь. На шероховатых основаниях, сварных швах, кромках и сложном профиле расход увеличивается.

Для фасовки 0,4 кг расход рассчитывают по геометрии изделия. На металлических заслонках и дверцах доля торцов, швов и труднодоступных мест выше, поэтому фактический расход может отличаться от расчетного по гладкой пластине.

Дополнительный контроль толщины выполняют проверкой факела на пробном листе. Для детали типа экран котельного узла измерения проводят на плоскости, кромке и зоне перехода, чтобы слой соответствовал рабочему нагреву +500 °C.

Цвет и фактура

Цвет — зеленая, финиш — матовая, ориентир RAL 6002. Оттенок оценивают после высыхания, термозакалки и полного охлаждения покрытия. Мокрый слой и нагретая поверхность для приемки цвета не используются.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении зеленый цвет сохраняет глубину, при дневном — проявляет естественную насыщенность. Для соседних видимых деталей используют материал одной партии. При смене партии или способа нанесения выполняют контрольный выкрас.

После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407. Матовая фактура рассеивает свет и делает незначительные неровности основания менее заметными. При неравномерной толщине слоя на соседних участках возможны визуальные различия в насыщенности оттенка.

Вопросы и ответы

Для какого узла подходит этот товар?

Материал применяют на заслонках, дверцах печей, экранах и защитных панелях, если рабочий нагрев соответствует +500 °C. Основание очищают абразивоструйно до степени Sa 2½ по ISO 8501-1, сварные швы и кромки — до P3 по ISO 8501-3.

Что проверить перед нанесением?

Проверяют состояние кромок, влажность основания, совместимость старого слоя и контрольный выкрас цвета. Температура основания должна быть минимум на 3 °C выше точки росы. Относительная влажность воздуха — не более 80%.

Как выбрать способ нанесения?

Для основной площади используют кисть из натурального волокна или валик без ворса. Швы, торцы и труднодоступные места закрывают отдельным проходом. При пневматическом распылении вязкость корректируют растворителем CERTA, не более 10% по массе.

Как учитывать фасовку 0,4 кг?

При расходе 175 г/м² на слой 50 мкм банки хватает на покрытие до 2,2 м² поверхности. Для двухслойного покрытия — до 1,1 м². Фасовку соотносят с площадью детали, числом слоев, потерями при нанесении и запасом на контрольный выкрас.

Когда принимать покрытие?

Приемку выполняют после полного высыхания, термозакалки и охлаждения покрытия. Проверяют цвет, финиш, толщину, сплошность и отсутствие дефектов. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.
