Краска по металлу 3в1 CERTA вишневый (~RAL3005) 4 кг

Краска по металлу 3в1 CERTA вишневый (~RAL 3005) — универсальный состав для защиты и декоративной отделки металлоконструкций с коррозией. Материал совмещает функции ингибитора коррозии, антикоррозийной грунтовки и финишной эмали. Это позволяет выполнить полный цикл обновления металла за одну технологическую операцию. Покрытие формирует гладкую матовую пленку глубокого вишневого оттенка и защищает металл в широком диапазоне условий эксплуатации.

Состав разработан для нанесения на поверхности с толщиной прочно связанной ржавчины до 50 мкм. Это существенно сокращает трудоемкость подготовки основания. Краска препятствует развитию подпленочной коррозии и сохраняет защитные свойства при температурах от -40°C до +150°C. Материал поставляется в ведре 4 кг — удобный объем для работ на объектах среднего масштаба: от ремонта загородного дома до обслуживания производственного оборудования.

Назначение и область применения

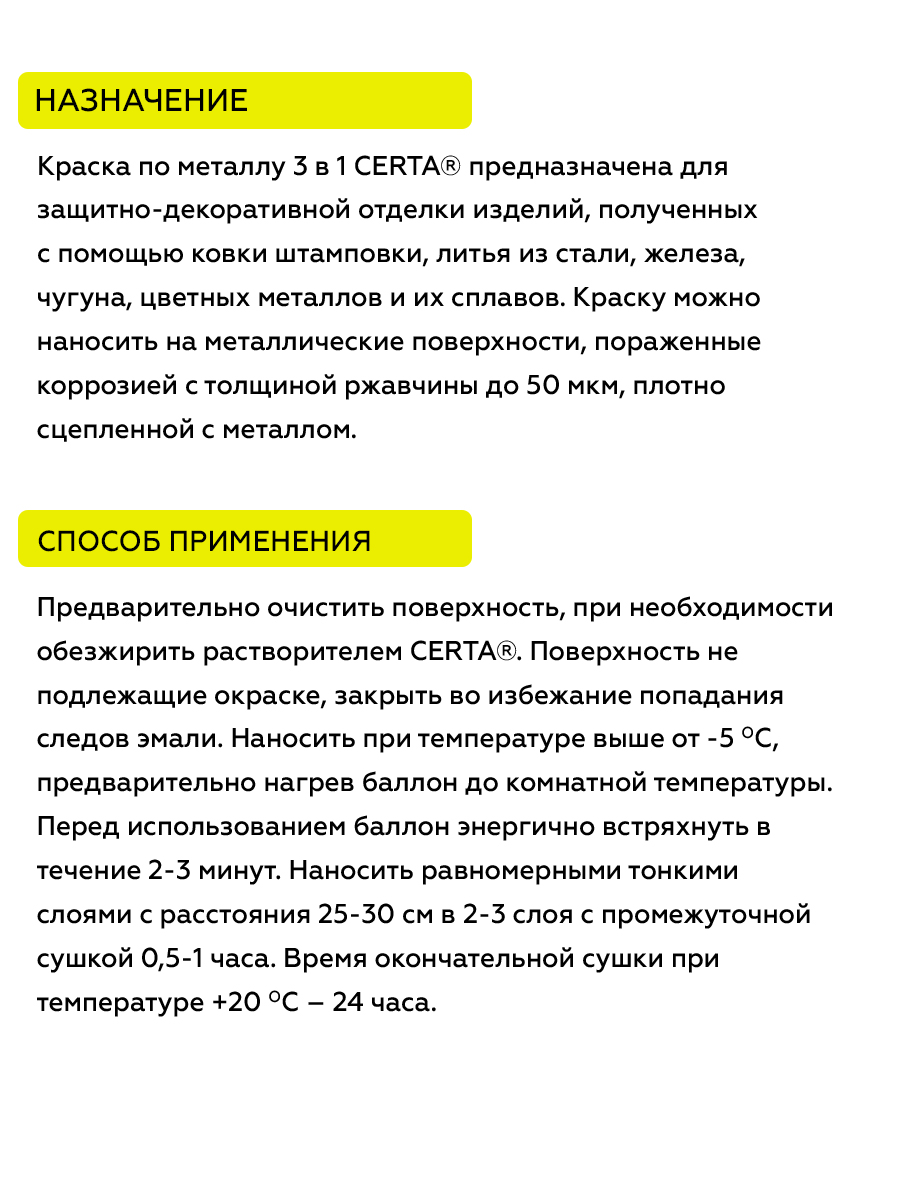

Краска предназначена для защиты и декоративной отделки черных металлов, включая конструкции с остаточной ржавчиной. Основная область применения — окрашивание элементов, эксплуатируемых в условиях атмосферного воздействия и умеренных механических нагрузок.

Типичные объекты для нанесения состава:

• металлические заборы, ворота, калитки и ограждения;
• трубопроводы, опоры, кронштейны и несущие элементы;
• садово-парковая мебель, скамейки, урны;
• гаражные ворота, двери, технические помещения;
• сельскохозяйственная техника и оборудование;
• элементы кузова и прицепов, не подвергающиеся высокотемпературному нагреву;
• печи, камины, дымоходы и другие поверхности, нагревающиеся до +150°C.

Допускается окрашивание бетонных, кирпичных, железобетонных и деревянных поверхностей. Это расширяет сферу применения при комплексных ремонтных работах, когда требуется унифицировать цвет различных конструкций в одном объеме.

Состав и свойства

Краска представляет собой композицию на основе алкидных смол с добавлением активных антикоррозионных пигментов и ингибиторов коррозии. Растворитель — о-ксилол, который обеспечивает глубокое проникновение состава в поры ржавчины и хорошую адгезию к металлу.

Ключевая особенность — способность работать по ржавчине. Ингибиторы коррозии вступают в реакцию с продуктами коррозии, стабилизируют их и предотвращают дальнейшее распространение ржавчины под пленкой. Это позволяет наносить краску на поверхности, где полное удаление ржавчины механическим способом затруднено или экономически нецелесообразно.

Матовый финиш обеспечивает равномерное светорассеивание. Это визуально скрывает мелкие дефекты основания и неровности, неизбежные на старых металлоконструкциях. Покрытие устойчиво к атмосферным воздействиям, перепадам температур и умеренным механическим нагрузкам. Расчетный расход неразбавленной краски без учета потерь — 0,4 кг на 100 мкм толщины покрытия на 1 м².

Условия эксплуатации

Сформированное покрытие сохраняет защитные свойства в интервале температур от -40°C до +150°C. Это позволяет использовать краску как для наружных конструкций в условиях холодного климата, так и для элементов, подвергающихся умеренному нагреву.

Покрытие устойчиво к атмосферным осадкам, ультрафиолетовому излучению и перепадам температур. Срок службы зависит от толщины нанесенного слоя, степени подготовки поверхности и интенсивности эксплуатации. При соблюдении технологии нанесения и рекомендуемой толщины покрытия 150 мкм состав обеспечивает длительную защиту металла от коррозии.

Подготовка основания

Поверхность очищают от рыхлого слоя ржавчины, грязи, пыли и отслаивающихся фрагментов старого покрытия. Используют металлическую щетку, шпатель, шлифовальную машину с абразивным кругом или пескоструйный аппарат. Прочно связанная ржавчина толщиной до 50 мкм может оставаться — состав работает по ней.

При окрашивании ранее покрытых поверхностей проверяют совместимость материалов на небольшом участке. Отслаивающиеся участки старой краски удаляют. При отсутствии совместимости старую краску снимают полностью. Острые кромки скругляют радиусом не менее 2 мм. Сварные швы и примыкания зачищают до степени «Р3» по ISO 8501-3. Поверхность должна быть сухой, без заусенцев и остатков флюса.

Обезжиривание

Обезжиривание выполняют растворителем для красок CERTA или о-ксилолом. Недопустимо использовать уайт-спирит, сольвент или бензин — эти растворители оставляют жирную пленку, ухудшающую адгезию.

Растворитель наносят на чистую ткань и протирают поверхность. После обезжиривания поверхность насухо вытирают чистой сухой тканью. Окрашивание проводят не позднее 6 часов после обезжиривания на открытом воздухе и в течение 24 часов в помещении.

Приготовление материала

Перед применением краску тщательно перемешивают по всему объему тары. При длительном хранении возможен осадок пигментов — перемешивание должно быть интенсивным, до получения однородной массы.

При необходимости краску разбавляют растворителем для красок CERTA или о-ксилолом. Степень разбавления — не более 10% по массе. Разбавляют только то количество материала, которое планируется использовать в течение рабочей смены. Разбавитель добавляют постепенно, небольшими порциями, при постоянном перемешивании.

Условия нанесения

Краску наносят при температуре воздуха и окрашиваемой поверхности от -5°C до +40°C. Относительная влажность воздуха — не более 80%. Не допускается нанесение при атмосферных осадках и ветре со скоростью более 10 м/с.

Температура окрашиваемой поверхности должна быть на 3°C выше точки росы. Температура краски должна быть близка к температуре окрашиваемой поверхности.

Способ нанесения

Наиболее эффективный метод — распыление. При использовании краскопульта режим оборудования настраивают так, чтобы на поверхности образовывалась ровная «мокрая» пленка без пропусков и подтеков.

При нанесении кистью используют инструмент из натуральных волокон. Движения должны быть однонаправленными, без втирания. Валик выбирают без ворса — поролоновый или велюровый, устойчивый к растворителю.

Краску наносят в 2-3 слоя. Первый адгезионный слой формирует сцепление с основанием. Труднодоступные места и примыкания вертикальных поверхностей к горизонтальным предварительно прокрашивают кистью «полосовым слоем».

Сушка и отверждение

Межслойная сушка при +20°C — 2 часа. Полное высыхание покрытия — 24 часа при +20°C. Набор оптимальных эксплуатационных свойств — 3 суток.

При отрицательных температурах время выдержки увеличивается в 2-3 раза. Кантование окрашенных конструкций мягкими стропами допускается не ранее 24 часов после нанесения при положительных температурах. Транспортирование и монтаж — после набора оптимальных эксплуатационных свойств.

Меры безопасности

Работы выполняют в хорошо проветриваемом помещении или на открытом воздухе. Используют средства индивидуальной защиты: респиратор, защитные очки, перчатки. При попадании краски на кожу — удалить ветошью и промыть теплой водой с мылом.

Краска огнеопасна. В случае загорания используют песок, кошму, углекислотный или пенный огнетушитель, тонкораспыленную воду. Не допускать попадания материала в канализацию и водоемы. Остатки краски утилизируют в соответствии с местными нормативными требованиями.

Рекомендуемая толщина покрытия

Правильная толщина покрытия — ключевое условие долговечной защиты металла от коррозии. Недостаточная толщина приводит к преждевременному появлению ржавчины, избыточная — к растрескиванию и отслаиванию пленки. Для краски по металлу 3в1 CERTA рекомендуемая толщина зависит от температурных условий эксплуатации.

Расчетный расход неразбавленной краски без учета потерь — 0,4 кг на 100 мкм толщины покрытия на 1 м². Для достижения рекомендуемой толщины 150 мкм требуется нанесение 2-3 слоев. Толщина первого адгезионного слоя после высыхания — 20-30 мкм.

Толщина покрытия на сварных швах может быть увеличена на 30 мкм. Контроль толщины производят толщиномером после полного высыхания покрытия.

Цвет и фактура

Краска формирует гладкую матовую пленку глубокого вишневого оттенка. Ориентир по шкале RAL — ~3005. Матовая фактура равномерно рассеивает свет, что визуально скрывает мелкие неровности и дефекты основания.

При увеличении толщины слоя оттенок становится более насыщенным и глубоким. При искусственном освещении вишневый цвет теплеет, при дневном — сохраняет глубину и благородство.

Цвет может незначительно варьироваться между партиями. Для одного видимого контура рекомендуется использовать материал одной партии. Перед стыковкой поверхностей, окрашенных в разное время, выполняют пробный выкрас.

При нанесении на ржавую поверхность конечный оттенок может отличаться от эталонного на 5-10% из-за просвечивания темного основания. Для получения точного цвета на проблемных участках рекомендуется нанесение дополнительного слоя.

Можно ли наносить краску на ржавчину?

Да, краска по металлу 3в1 CERTA специально разработана для нанесения на поверхности с толщиной прочно связанной ржавчины до 50 мкм. Рыхлый слой ржавчины перед окрашиванием необходимо удалить механически — щеткой, шпателем или абразивным инструментом. Степень очистки должна соответствовать Sa 2½ по ISO 8501-1.

Какой расход краски на 1 м²?

Рекомендованный расход составляет 250 г/м², минимальный — 110 г/м². Точный расход зависит от способа нанесения, шероховатости поверхности и количества слоев. Для расчета необходимого объема умножьте площадь окрашивания на 250 г и на количество слоев. При толщине покрытия 150 мкм расход составит 0,4 кг на 1 м².

Сколько сохнет краска?

Межслойная сушка при +20°C — 2 часа. Полное высыхание покрытия — 24 часа. Набор оптимальных эксплуатационных свойств — 3 суток. При отрицательных температурах время сушки увеличивается в 2-3 раза. Кантование окрашенных конструкций допускается не ранее 24 часов после нанесения.

Можно ли наносить краску при минусовой температуре?

Да, минимальная температура нанесения — -5°C. При этом относительная влажность воздуха не должна превышать 80%, а поверхность должна быть сухой и чистой. Температура окрашиваемой поверхности должна быть на 3°C выше точки росы. При отрицательных температурах время высыхания увеличивается в 2-3 раза.

Как подготовить старую окрашенную поверхность?

Необходимо проверить совместимость старого покрытия с новой краской на небольшом участке. Отслаивающиеся фрагменты старой краски удаляют. При отсутствии совместимости старую краску снимают полностью. Сварные швы и кромки зачищают до степени Р3 по ISO 8501-3. Поверхность обезжиривают растворителем CERTA или о-ксилолом.

Каким растворителем можно разбавлять краску?

Рекомендуется использовать растворитель для красок CERTA или о-ксилол. Степень разбавления — не более 10% по массе. Недопустимо использование уайт-спирита, сольвента и бензина — они ухудшают адгезию и замедляют высыхание.

Как хранить краску?

Краску хранят в герметично закрытой таре при температуре от -60°C до +40°C, вдали от прямых солнечных лучей и источников влаги. Срок годности в невскрытой заводской упаковке — не менее 3 лет (36 месяцев).

При какой температуре можно эксплуатировать покрытие?

Покрытие сохраняет защитные свойства при температурах от -40°C до +150°C. Это позволяет использовать краску для окрашивания печей, каминов, дымоходов и других поверхностей, подвергающихся умеренному нагреву. После термозакалки допускается изменение цвета до балла Ц5 по ГОСТ 9.407.
